信号处理simulink仿真-DSP系统工具箱

最新推荐文章于 2025-03-23 21:35:30 发布
最新推荐文章于 2025-03-23 21:35:30 发布
阅读量1.2w 收藏 127
点赞数 18
分类专栏： 信号处理 matlab 文章标签： 数字信号处理 信号处理 Simulink DSP系统工具箱
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43935696/article/details/109631191
版权

目录

1 工具箱优点

（1）流信号处理和现行代数模块
（2）单速率、多速率、FIR、IIR和自适应滤波器设计
（3）可用于对流信号进行可视化和测量的示波器、频谱分析仪和逻辑分析仪
（4）对信号处理算法进行定点建模和仿真
（5）支持C和C++代码生成
（6）支持HDL代码生成
在这里插入图片描述

2 信号处理相关的库

2.1 simulink

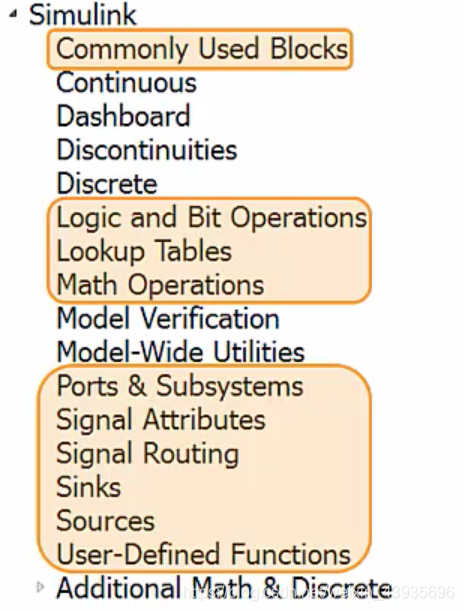

在这里插入图片描述

2.2 DSP System Toolbox

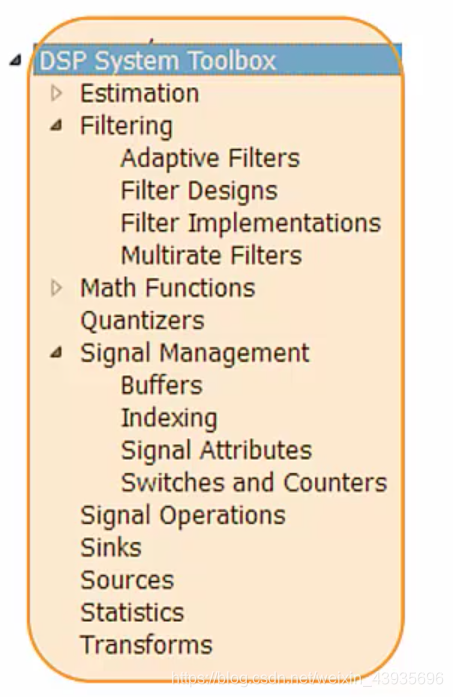

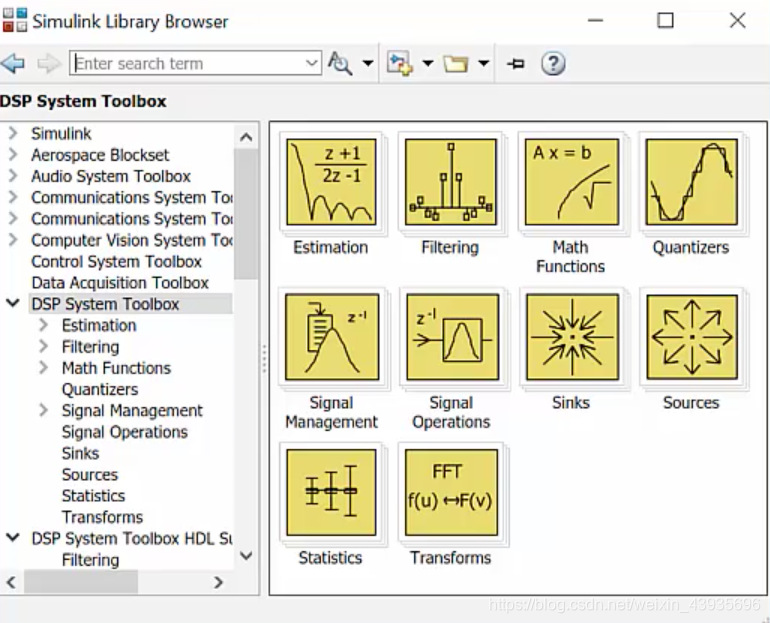

在这里插入图片描述

3 Simulink信号处理简介

3.1 配置信号处理模型的Simulink环境

在这里插入图片描述
（1）在New的下面有三种模板
• DSP System
空白模板

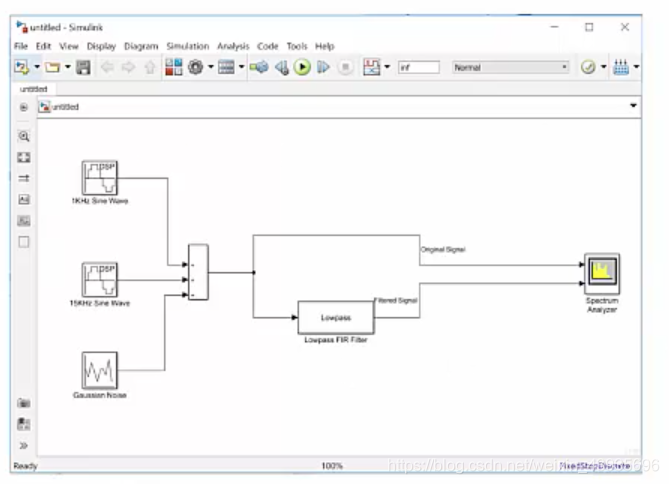

• Basic Filter
内置的模板
在这里插入图片描述

• Mixed-Signal System
内置的模板
在这里插入图片描述

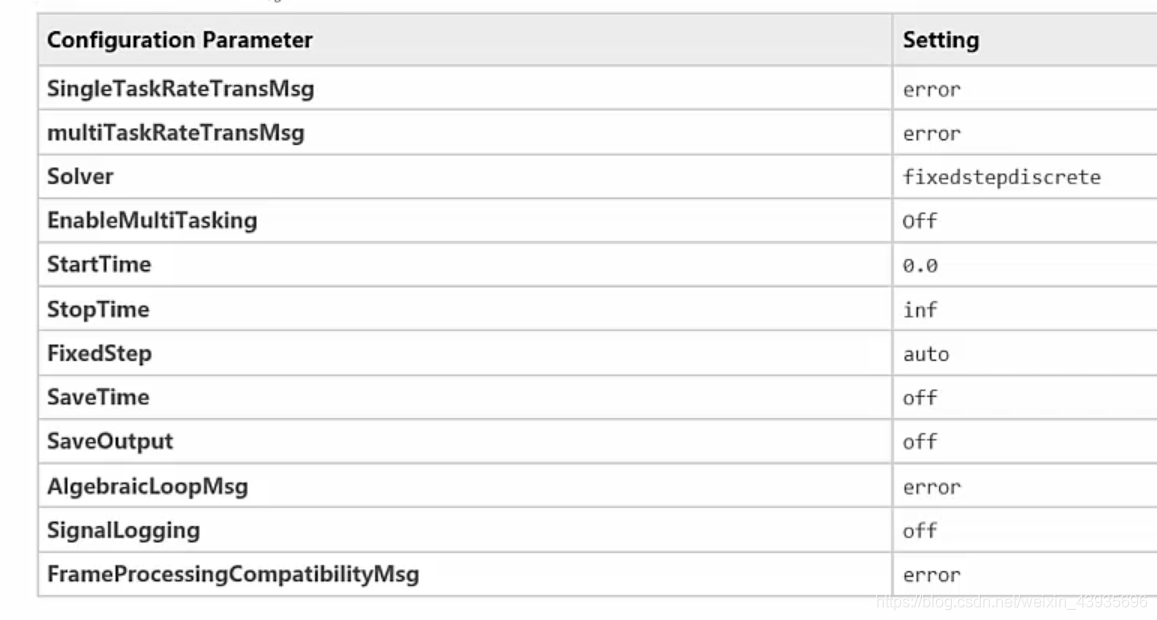

（2）使用内置模板-配置参数列表
在使用内置模板的时候，可以使用以下的默认参数，而不用修改，可以加快我们的建模过程。
在这里插入图片描述

3.2 信号生成、操作及分析

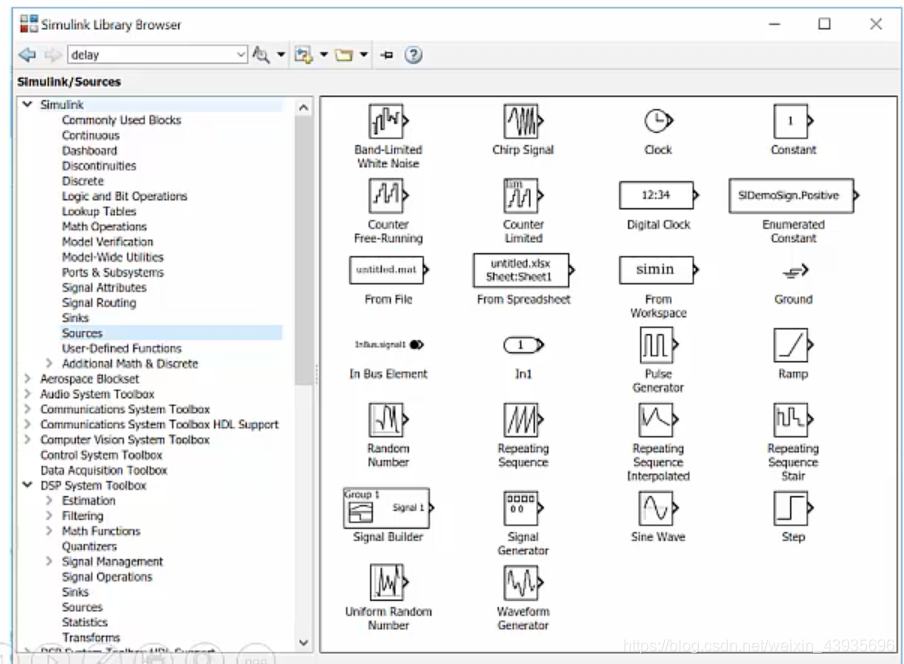

（1）生成信号-Simulink Sources工具栏
在这里插入图片描述

  • Band-Limited White Noise 带限白噪声
  • Constant 常量信号
  • Pulse Generater 脉冲发生器
  • SIne Wave 正弦波生成器

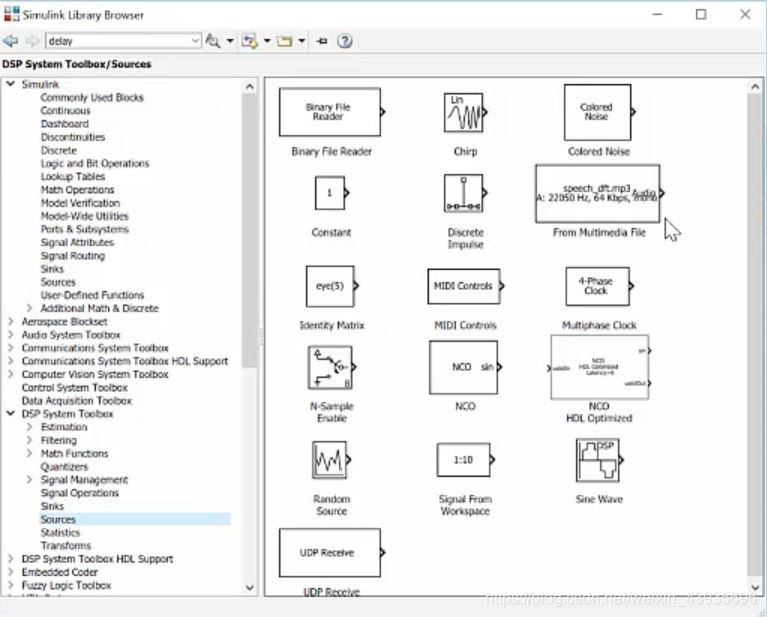

（2）生成信号-DSP System Sources工具栏
在这里插入图片描述

  • Binary File Reader 从文件读取的信号
  • Signal From WorkSpace 从工作空间读取的信号
  • UDP Receive 从网口读取的信号

（3）操作信号
buffer、switch、delay、FIFO、Stack、counter、edge-detector
在这里插入图片描述

  • buffer 对信号对象进行缓存
  • Delay Line 信号延迟
  • Queue 队列
  • Stack 堆栈
  • Unbuffer
  • Flip 信号翻转
  • Selector 对信号抽取
  • Convert 1-D to 2-D 对信号多维转换
  • Frame 帧的转换
  • Edge-Detector 边缘检测

（4）分析信号

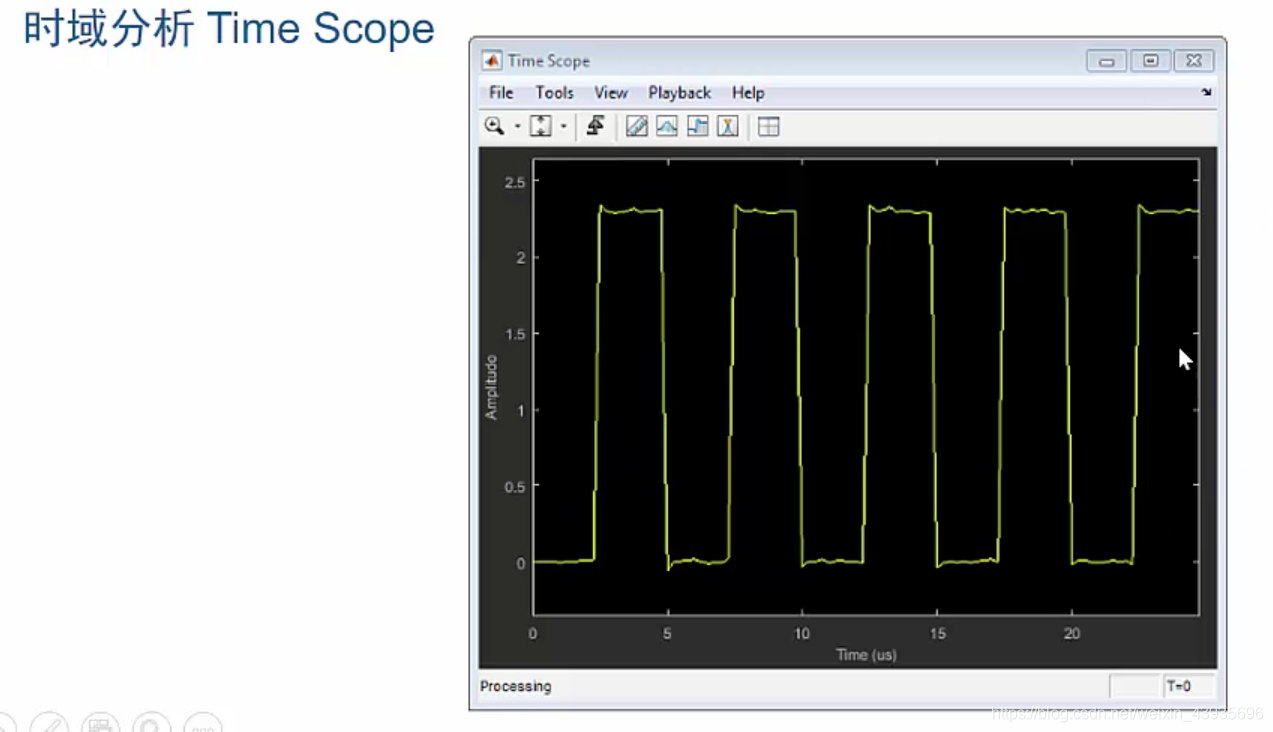

  • 时域分析
    在这里插入图片描述

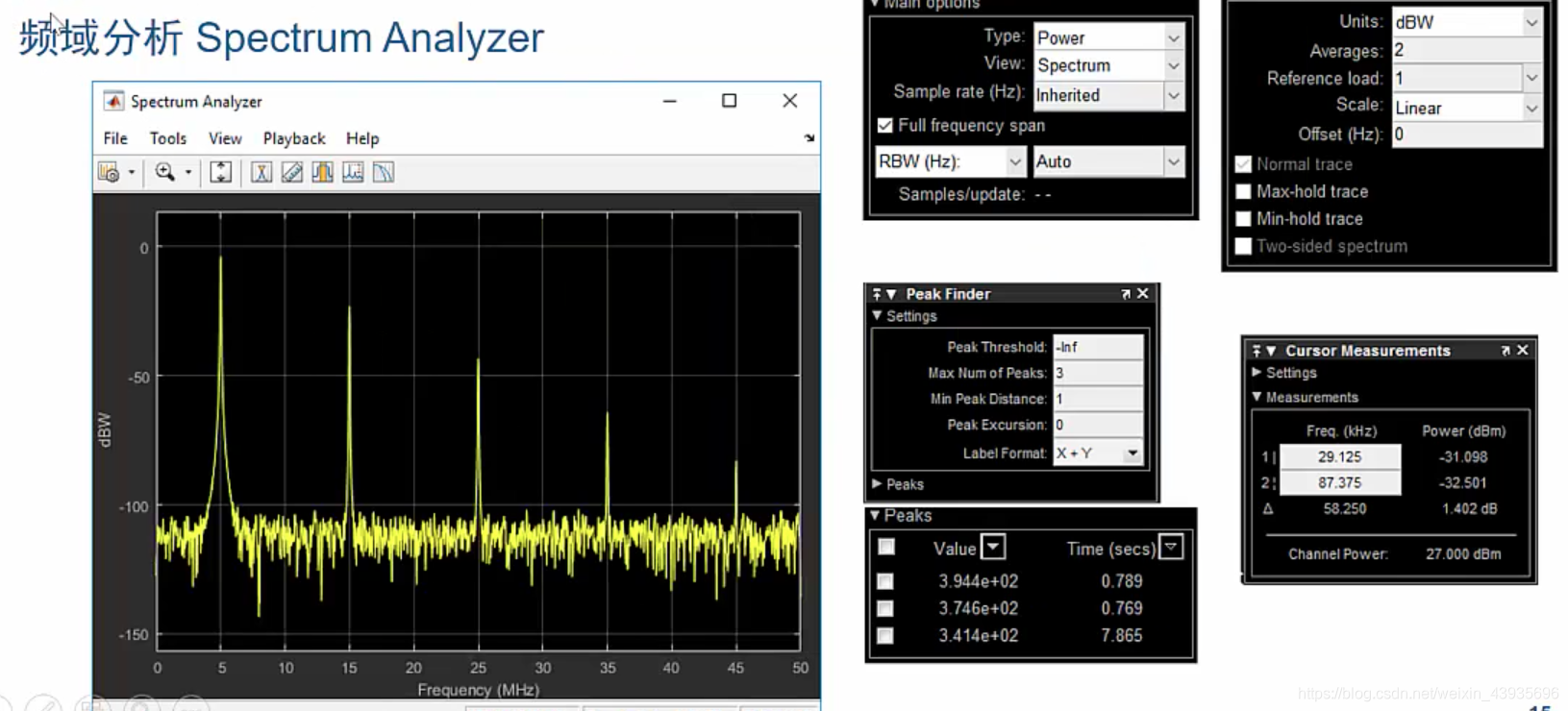

  • 频域分析
    在这里插入图片描述

可以对信号的功率、带宽、峰值进行调整
还可以对信号进行检测

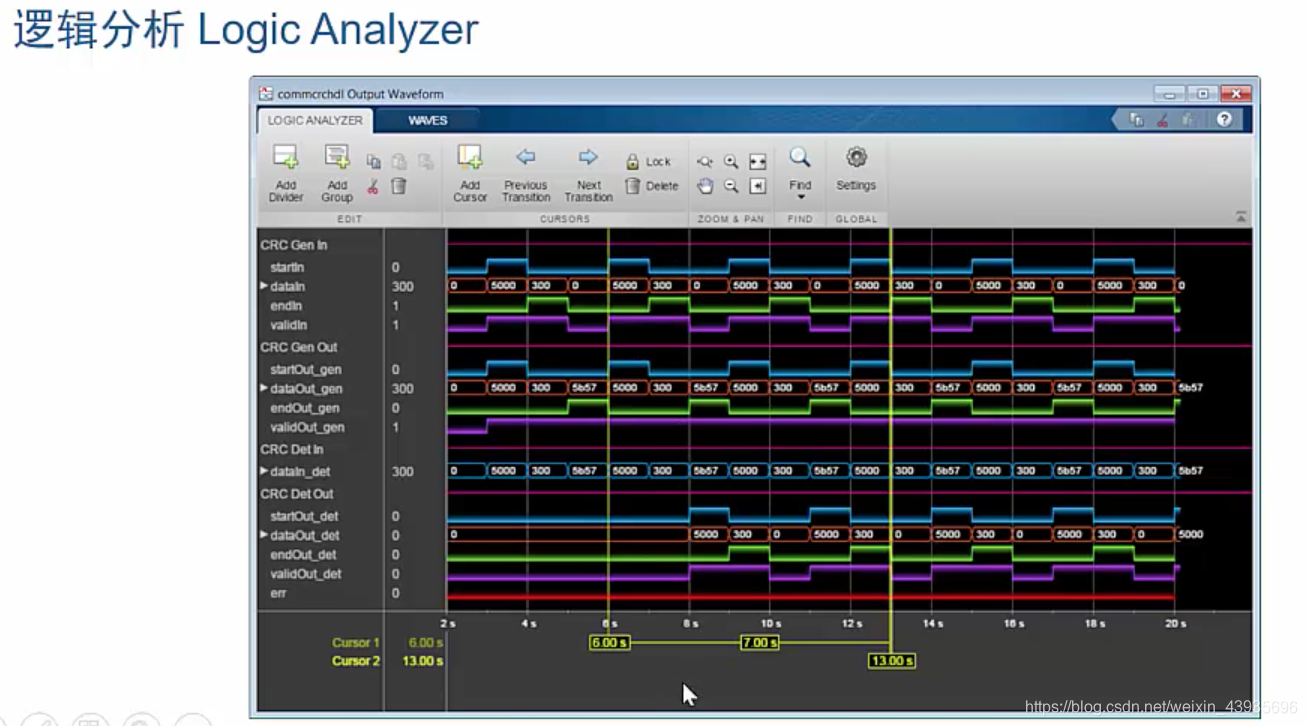

  • 逻辑分析Logic Analyzer
    在这里插入图片描述

可以对输入的信号、输出的信号、中间的信号进行观测对比

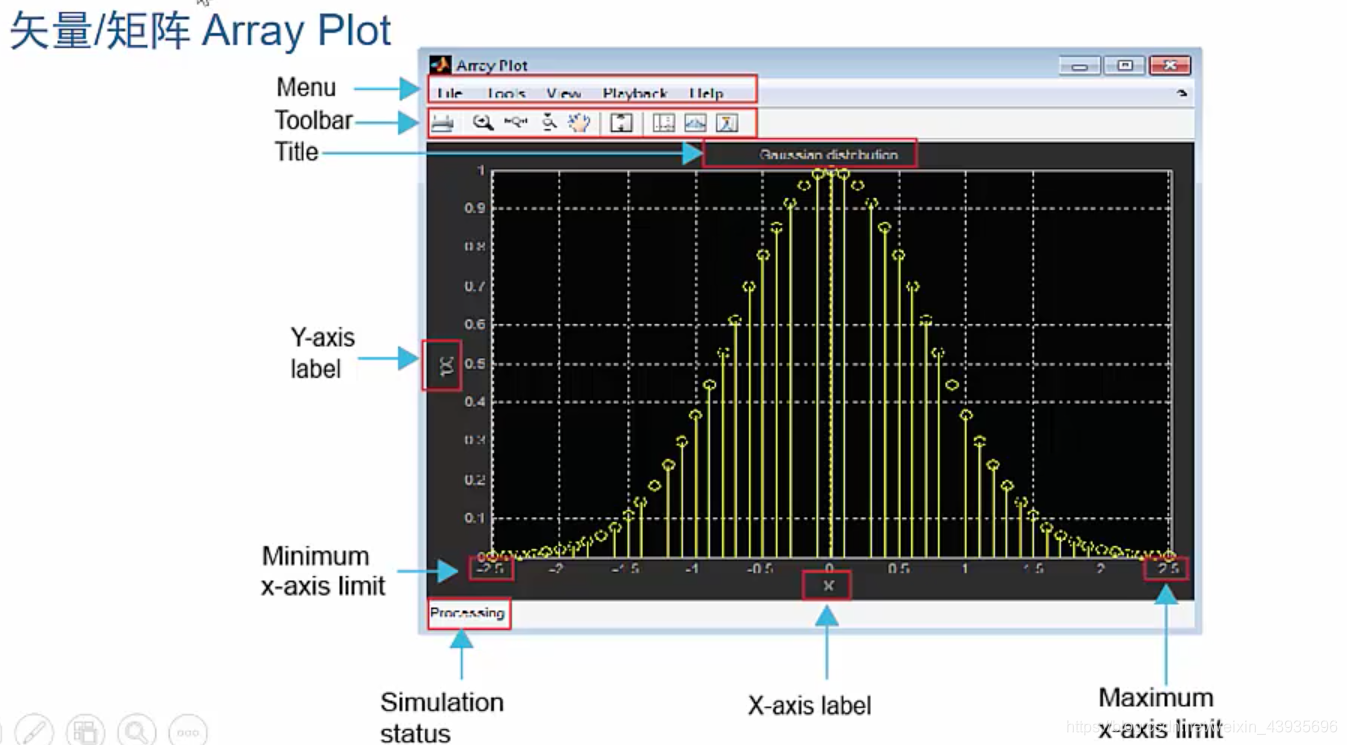

  • 矢量/矩阵Array Plot
    矢量信号可视化
    在这里插入图片描述

3.3 流信号处理

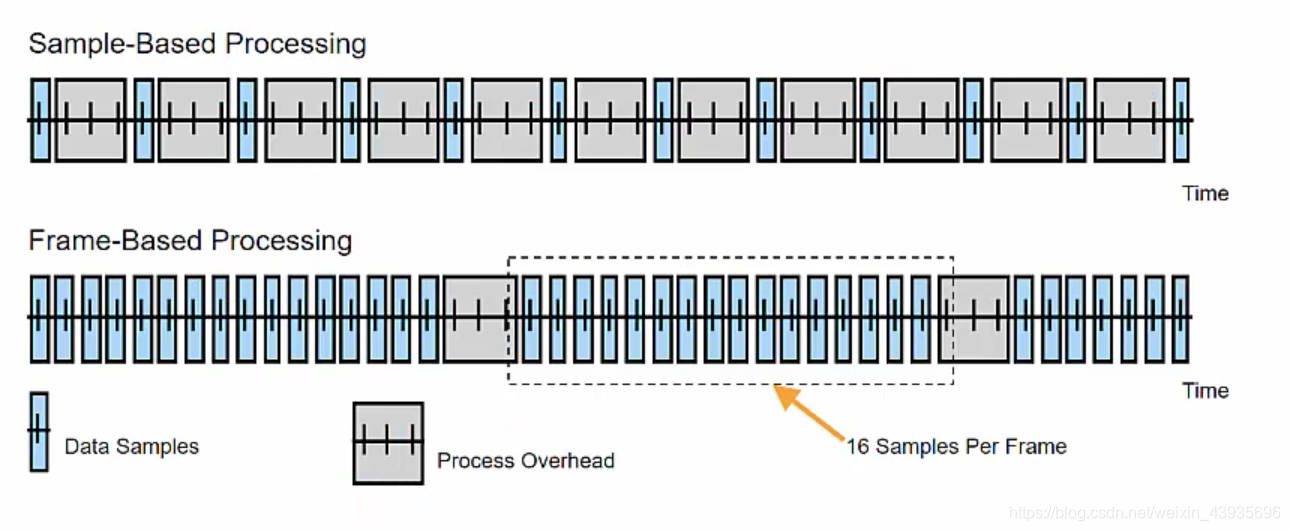

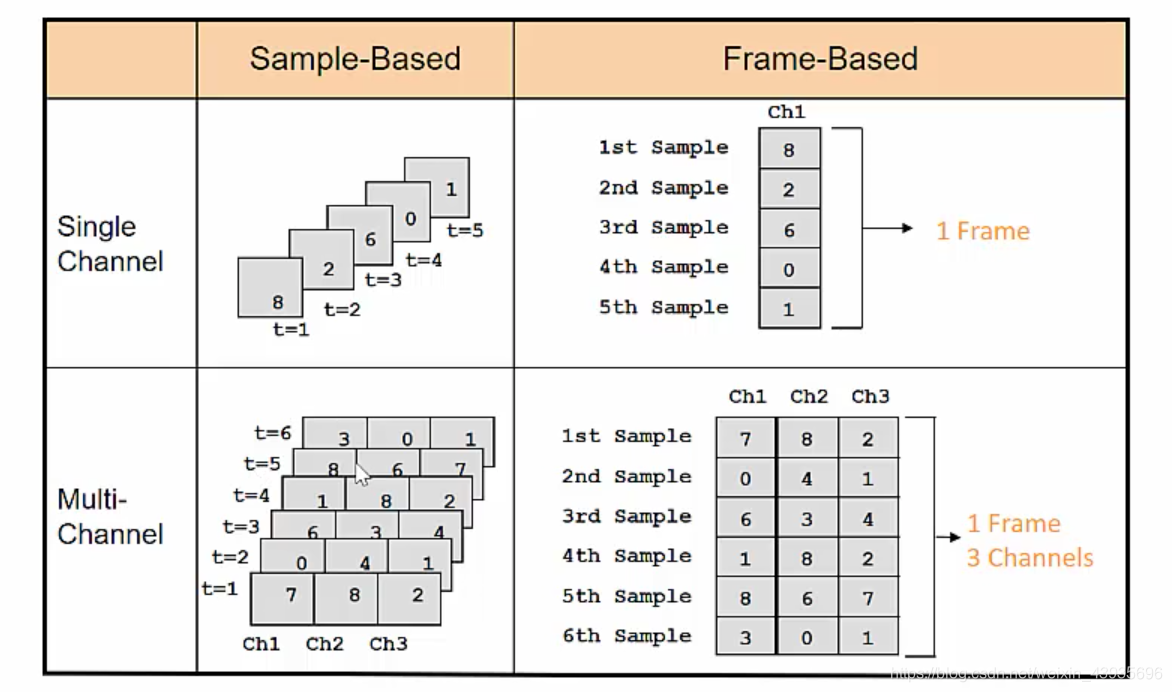

（1）Sample-based VS Frame-based
流信号处理是指在Simulink中以帧的形式来处理信号，帧的形式处理可以提高数据的吞吐量和模型的运行速度。
对比了基于抽样的形式来进行信号处理。
在这里插入图片描述

（2）Frames VS Multichannel
Multichannel多通道的处理。多通道下的帧处理那可就不得了了，极大的提高了效率。
在这里插入图片描述

3.4 混合信号建模

混合信号建模是指连续时间系统和离散时间系统进行桥接的时候如何进行处理。特别是在ADC和ADC的转换的时候。

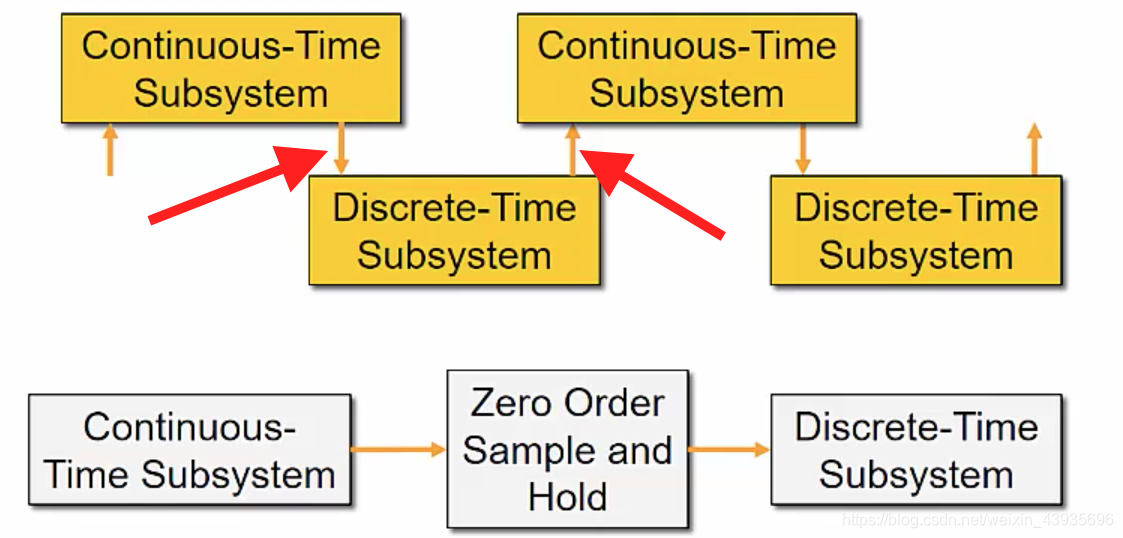

在离散时间系统和离散时间系统之间的连接主要采用了0阶、采样和保持系统
在这里插入图片描述

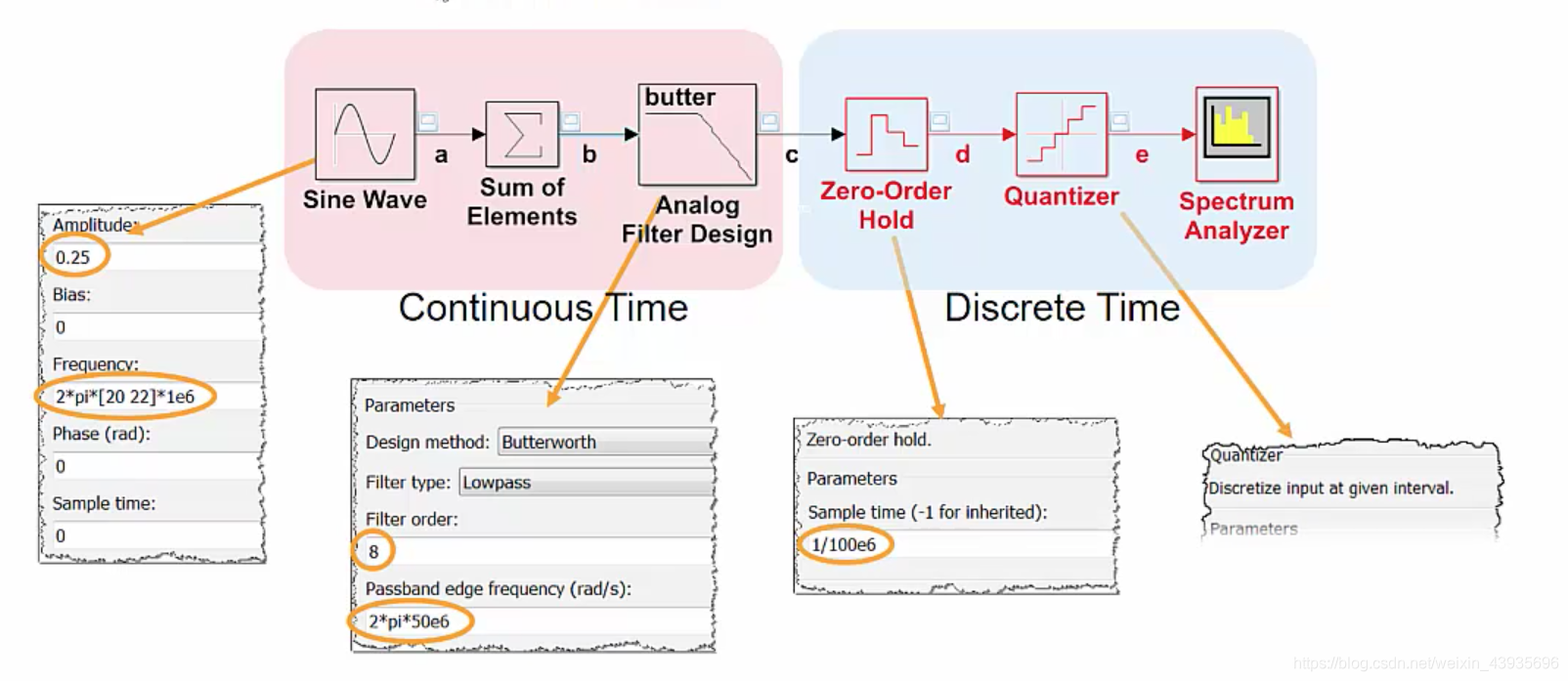

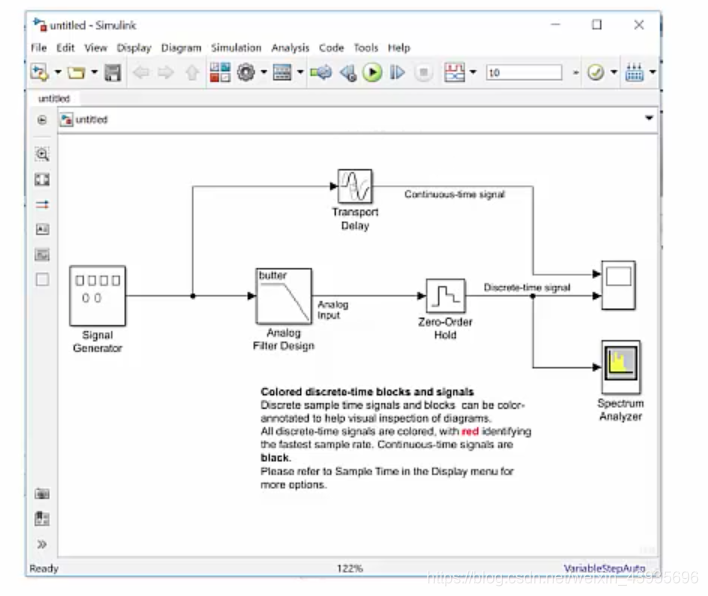

以一个100MHZ的ADC为例
在这里插入图片描述

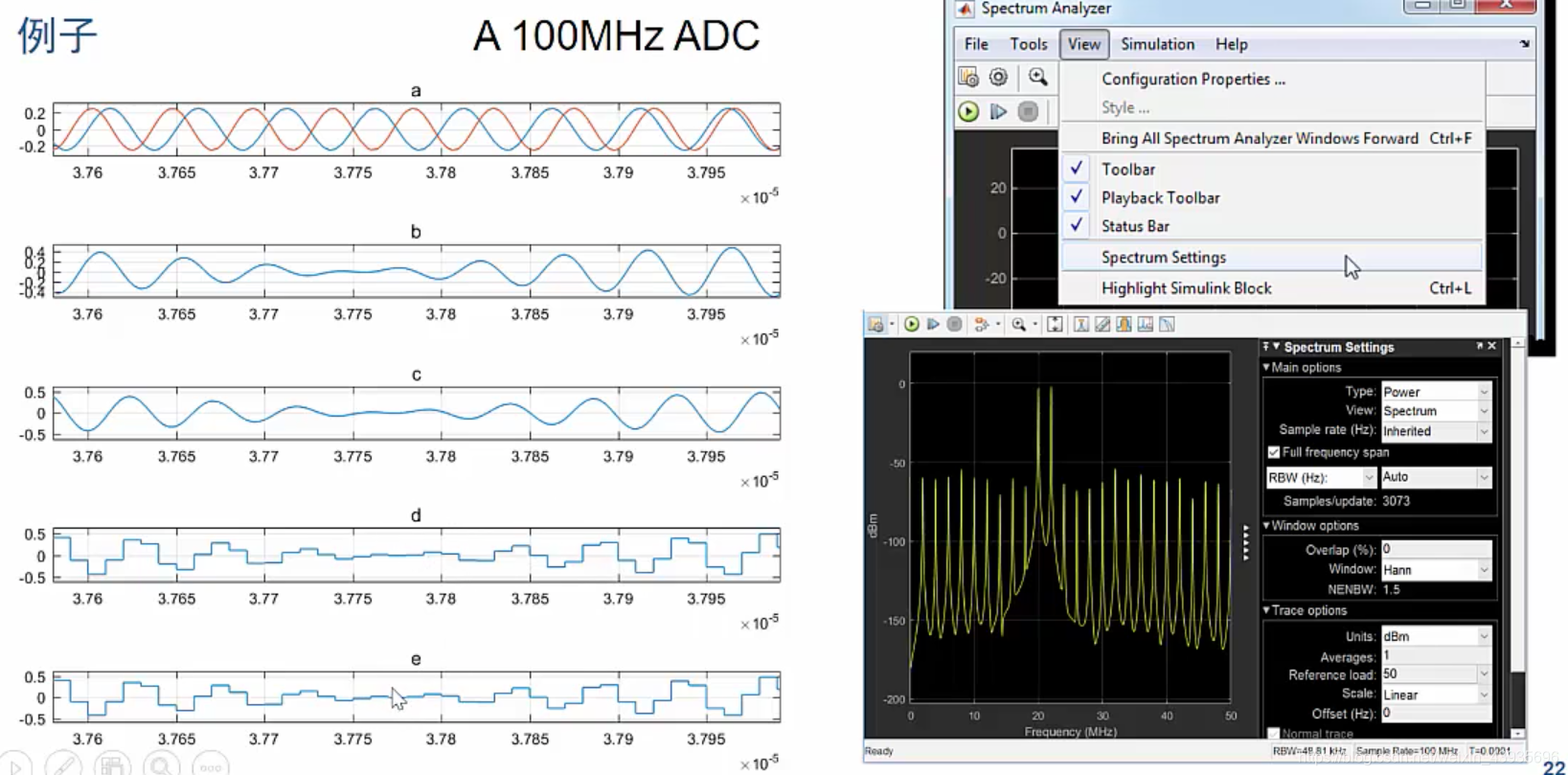

正弦波产生以后，合成滤波，再通过0阶保持、量化器得到数字波形，在频谱中进行分析。该过程中最重要的是0阶保持、量化，将模拟信号转化到数字域，再进行处理。
在这里插入图片描述

a. 多个正弦波信号
b. 合成后得到一路信号
c. 经过低通滤波
d. 0阶保持转化为数字信号
e.数字信号进行量化和同一的量化最后得到离散的量化后的数字信号。

3.5 滤波器设计及应用

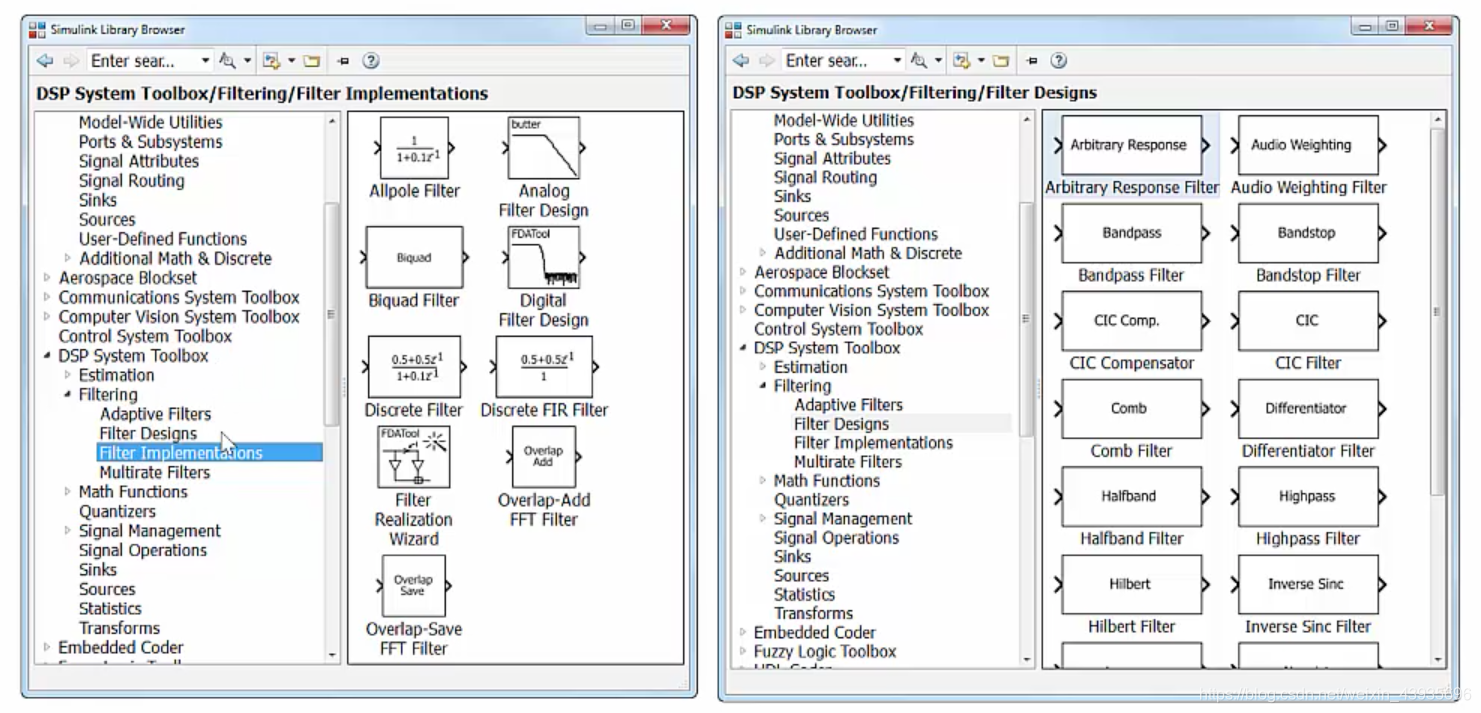

在DSP System下的Filter。有各种各样的滤波器。
在这里插入图片描述

（1）滤波器概念

  • 高通滤波器
  • 低通滤波器
  • 带通滤波器
  • 带堵滤波器
    在这里插入图片描述
低通滤波器参数讲解

（2）可变带宽低通滤波器的设计

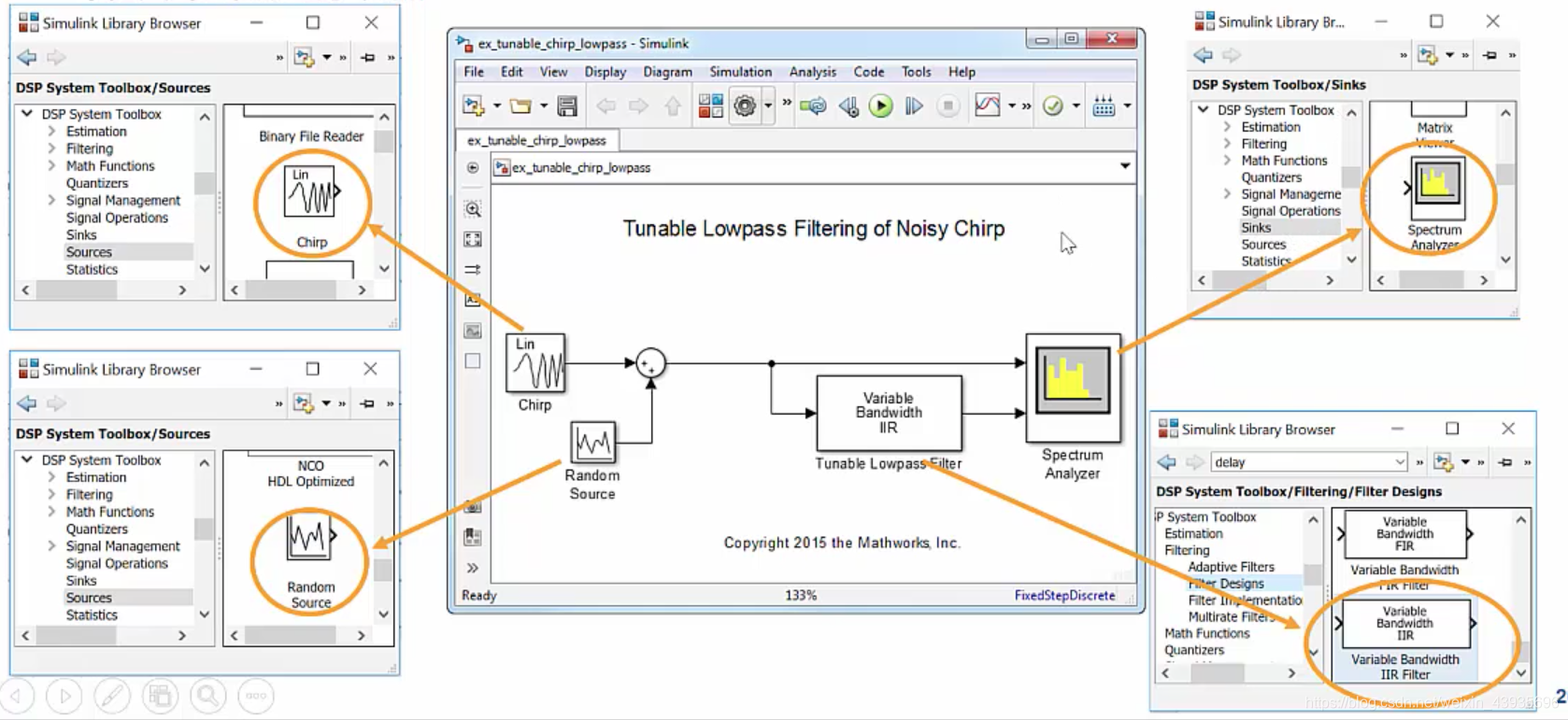

  • 构造模型

    • Chirp信号源是Chirp信号
    • Random Source一个波形的发生器
    • Variable Bandwith IIR可调的低通滤波器
    • Spectrum Analyzer频谱分析模块
      在这里插入图片描述

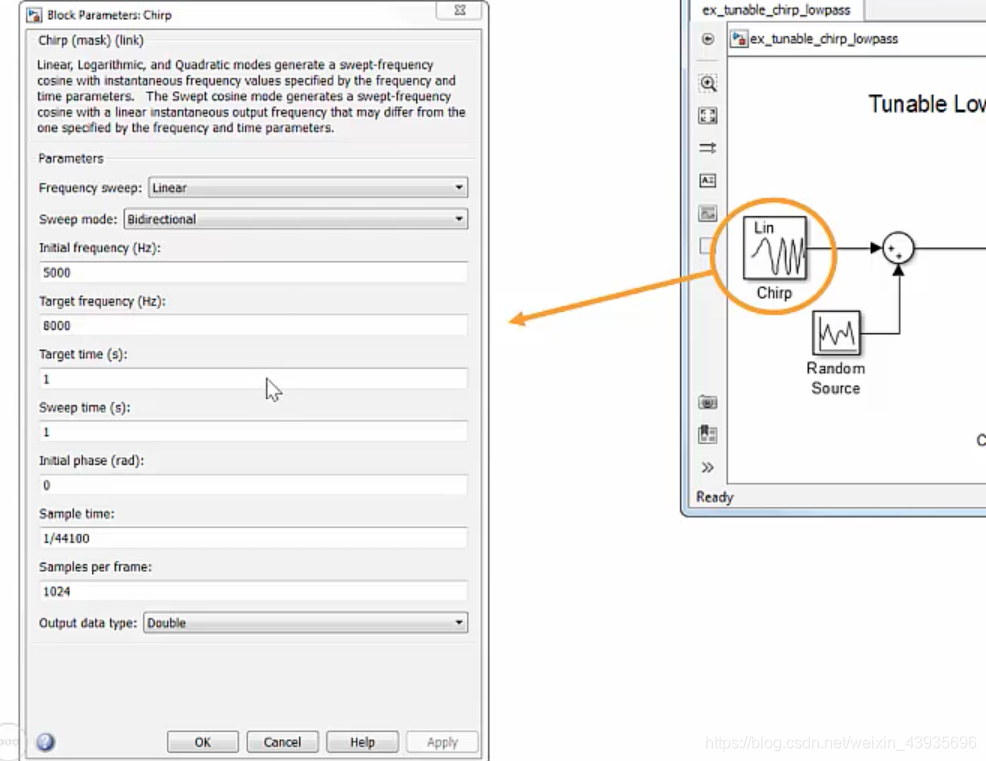

  • 模型参数设置

    • 初始频率5000

    • 终止频率是8000

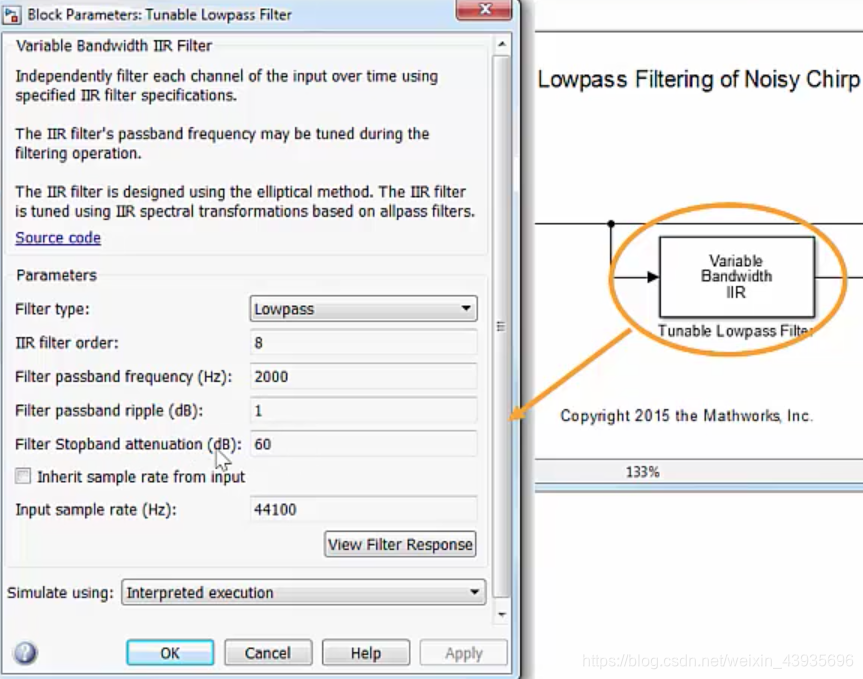

      在这里插入图片描述

    • 通带带宽为2000

    • 阻带衰减为60db

    • 通带的波动是1db
      在这里插入图片描述

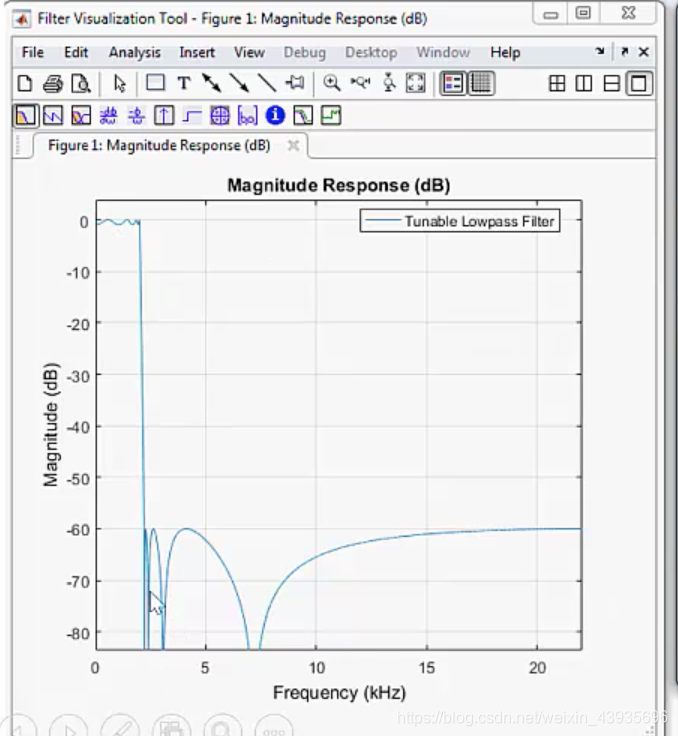

  • 滤波器的详细特性如下图所示
    在这里插入图片描述

（3）运行模型分析结果
在这里插入图片描述
在这里插入图片描述

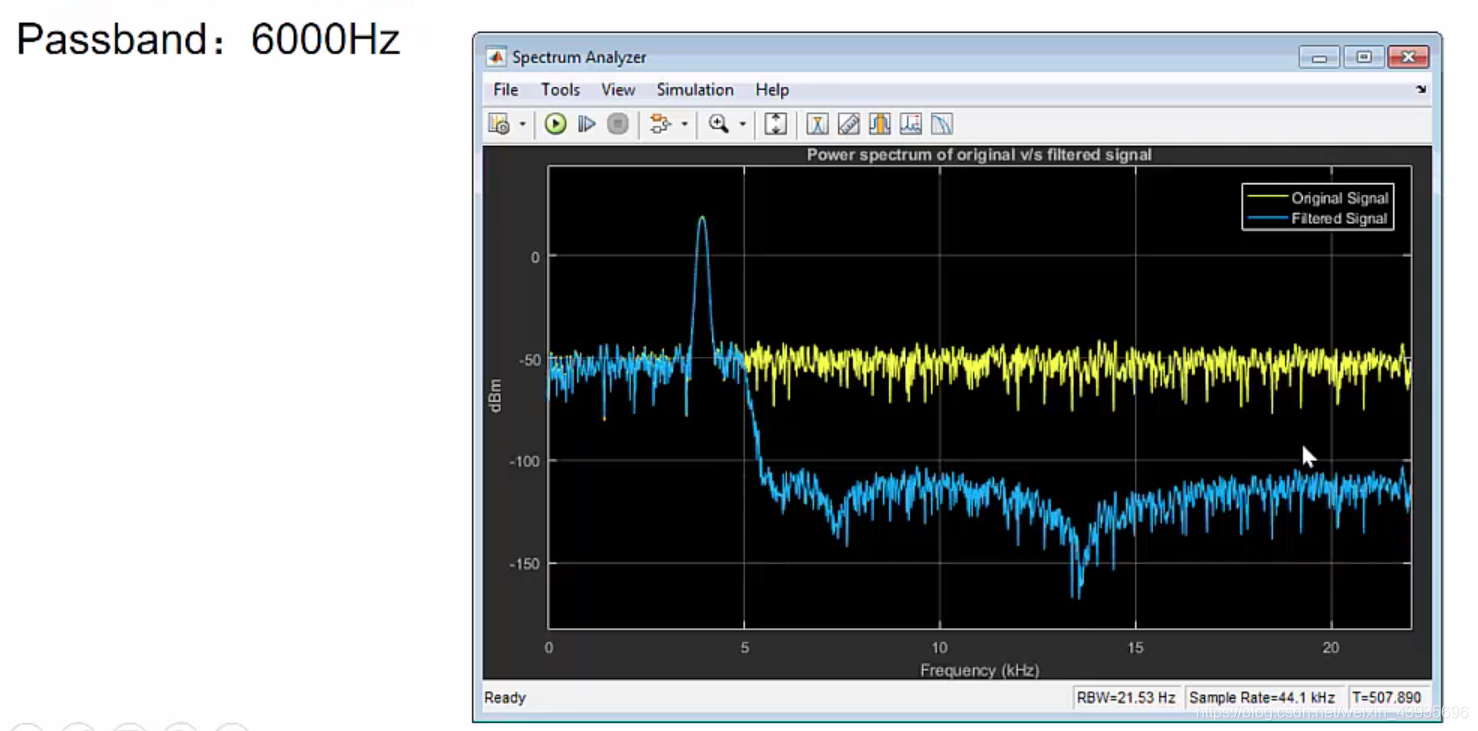

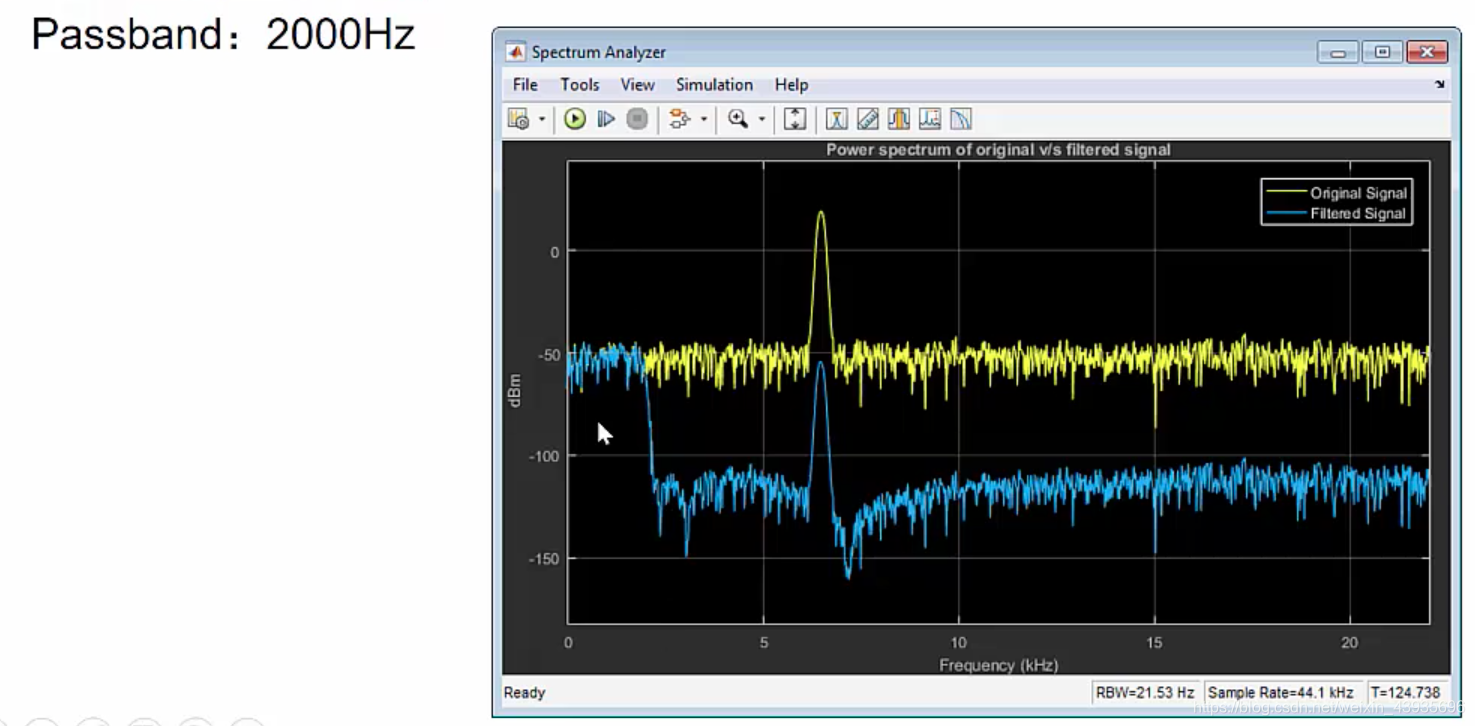

带宽为2000HZ时，原始信号黄色的，滤波后的信号蓝色的，在2000HZ以下信号是一致的，大于2000HZ后，原始信号大于滤波信号大概60db.
当带宽为6000Hz时，，在6000HZ以下信号是一致的，大于6000HZ后，滤波信号有衰减

2 学习资源支持

2.1 Mathwork官网

www.mathworks.com
（1）Webinars
（2）Solutions
（3）MATLAB central

2.1 www.ilovematlab.cn

（1）Answer & Shares
（2）Books

2.3 Wechat & weibo

2.4 找示例和资源

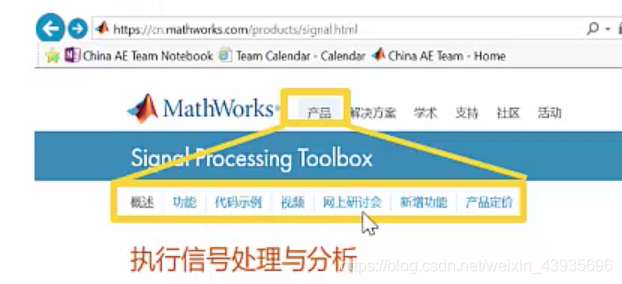

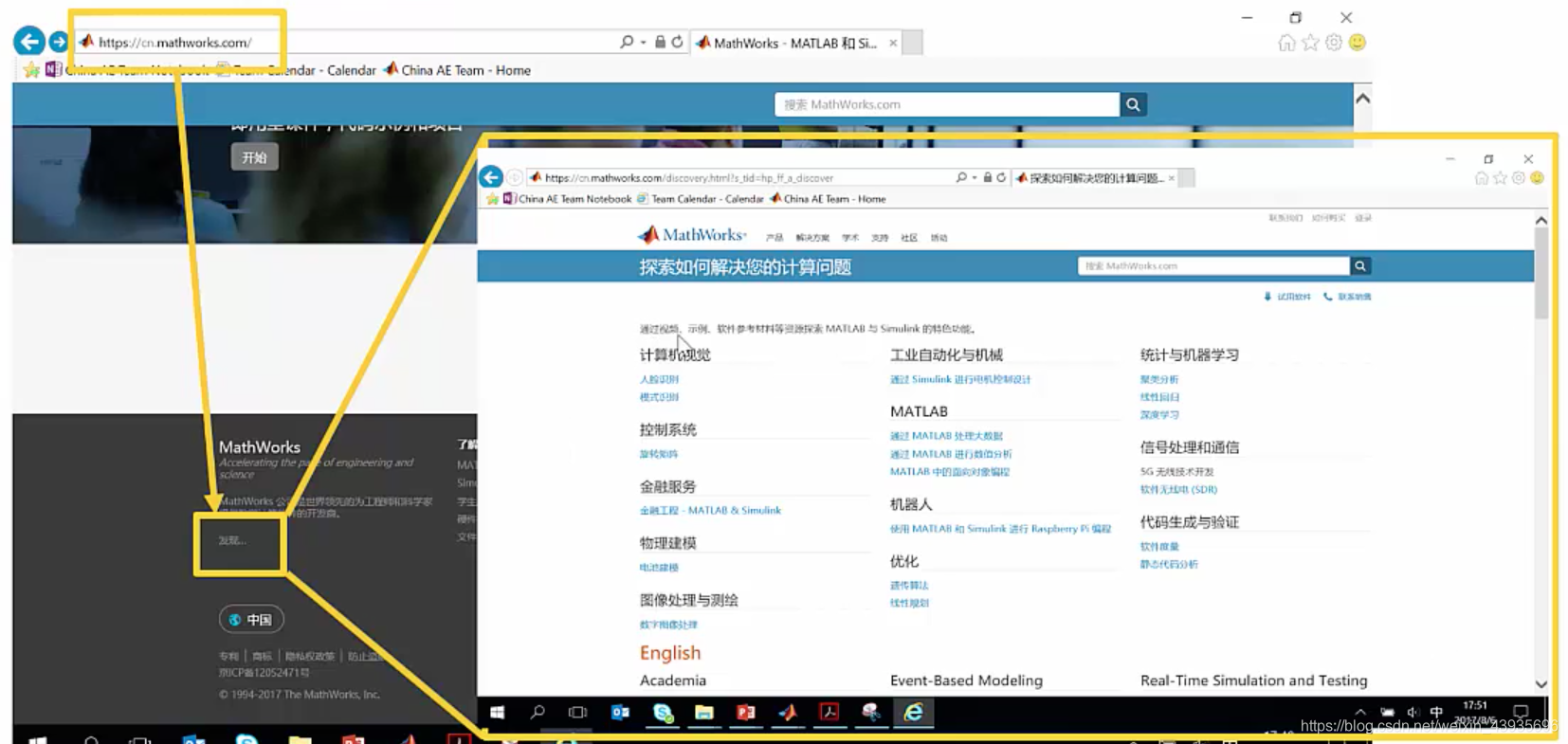

（1）官网-产品
在这里插入图片描述

（2）官网-发现
在这里插入图片描述
