1 介绍

创新点：该模型既包含密集层和卷积层，大部分都被线性激活，还包含残差和跳过连接的新结构。此外利用Tensorflow 中实现了复杂数的卷积层以处理复杂的IQ数据，而不是将其视为两个独立的实数。
第一个训练阶段：在AWGN信道中，DCCN接收机获得了与传统OFDM接收机相当的性能，
第二个训练阶段：在Rayleigh信道的中，低信噪比条件下优于传统的OFDM接收机

2 模型

在论文的OFDM发送机模型中没有使用信道编码，为了更好的专注于较低的PHY。

2.1 技术点

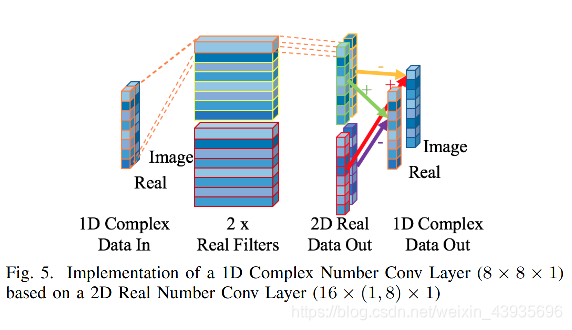

1、复数卷积操作

实际的FC层能够实现一半大小的复杂FC层。复数层可以由一个高维度的实数卷积层和两个卷积核实现，最后一维度是实部和虚部。
在这里插入图片描述

2、复数的线性变换

因为实部和虚部是正负两个状态，通过将复数视为两个独立的实数来对IQ数据使用tanh激活。

3、复数的非线性变换

非线性操作在bit和IQ域之间，在解调中，IQ数据仅被视为2个实数，并且LRelu仅对实数操作。

2.2 接收机实现

分为两个阶段，一个阶段是实现OFDM高斯信道接收机，另一个阶段实现LS算法信道均衡器的模块
这种设计方法不是指定每个层的功能，而是通过利用领域知识来确保基本的LS估计量至少在深度学习的搜索空间中复数层（没有懂这句话）
在这里插入图片描述

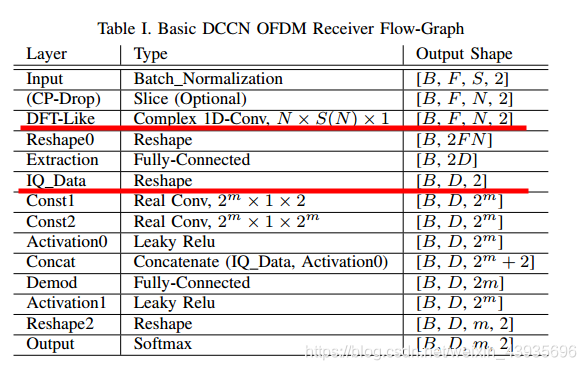

1、DCNN-接收机

第一部分：把时域的OFDM符号转换成频域。CP-Drop是去循环前缀的操作。然后通过一个复数卷积层
第二部分：提取OFDM帧中的所有数据部分，有一个全连接层实现
第三部分：把IQ信号转成比特流，从而实现信号的解调。把实部和虚部拆开两部分，分别传入到两个实数卷积层中，并利用LRelu激活，然后合并两串数据为一串数据，传入全连接层，通过LRelu激活函数，最后一层经过softmax输出比特流。
在这里插入图片描述

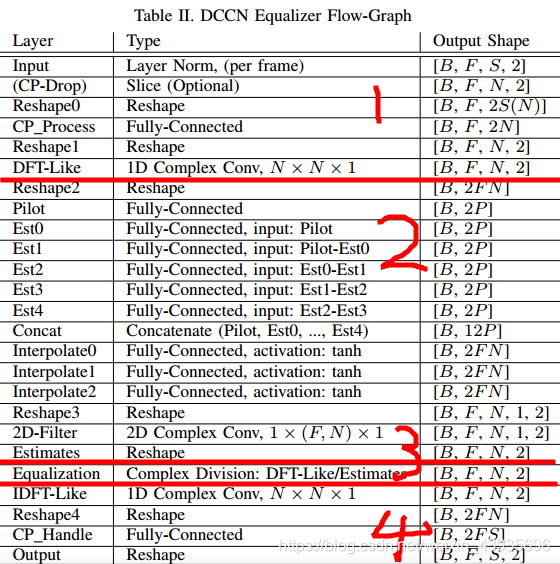

2、DCNN-均衡器

第一部分：模仿时域和频域转换，
第二部分：实现信道估计。首先通过全连接层提取导频，接下来又通过一个全连接层实现LS算法估计，接下来的四个全连接层实现估计先前估计的残差。把以上LS估计的和四个全连接估计的残差经过合并Concat后，经过三个实现插值的全连接层，再通过2维的卷积层，最后Reshape数据
第三部分：是通过复数除法实现的频域信道均衡
第四部分：是把CP加回去
在这里插入图片描述

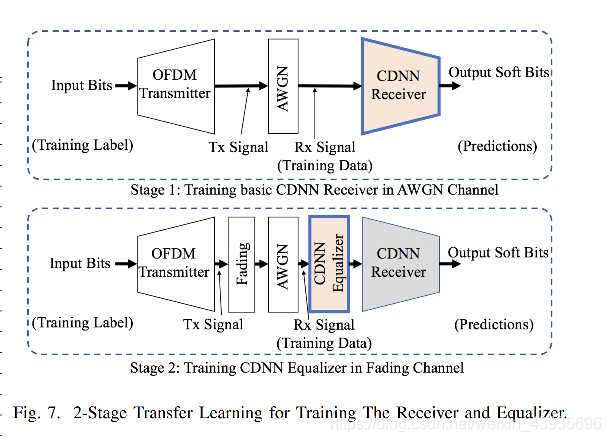

2.3 训练步骤

采用了TensorFlow的图形编辑技术（这点本人没懂）
第一步：在阶段1中DCCN接收器在AWGN信道中进行了训练。无衰落。训练完成后，将保存训练后的DCCN接收器（带有参数的流程图），并关闭TensorFlow会话。
第二步：阶段2中首先初始化第二个TensorFlow会话以进行图形编辑。加载预训练的DCCN接收器，并在DCCN接收器之前并插入了DCCN均衡器。然后，由于必须在不同的会话中进行图形编辑和训练，因此将保存已编辑的流程图并关闭第二个会话。
第三步：将初始化第三次会话，并加载先前的流程图以进行训练。
在这里插入图片描述

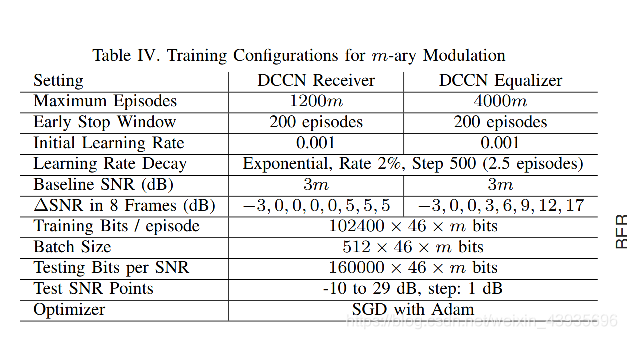

2.4 训练技巧

（这点没懂，没有代码不能理解这些步骤）
（1）Mini-batch =512OFDM符号 =64的OFDM帧，最小化其高IO延迟
（2）在基于NumPy的OFDM发射机和衰落模块的编程中，对数据处理进行了矢量化处理，避免了大循环
（3）学习率最初设置为0.001，然后每2.5个episode或者500steps后下降2%
（4）每个训练episode包含200个mini-batch，并针对40个SNR点中的每个点测试2000帧的比特（-10至29 dB，以1dB为步长）
注意：由于我们无法使用所有可能的训练标签进行训练，而是为每个episode生成随机bit，因此我们使用episode而不是epoch（所有训练数据都经过一次迭代）
在这里插入图片描述

2.5 训练信噪比

推荐值；5dB
实验：3dB在更少的训练集有更优的性能
(以下步骤没懂)
在m进制的调制中，较低的信噪比训练可能导致系统误差，为了最小化系统误差，在训练中使用了低和高SNR设置的组合。对于多进制调制，基本SNR设置为3m dB。在阶段1，对于每8个OFDM帧，有4个SNR为3m dB的帧，1个3m-3 dB的帧和3m + 5 dB的3个帧。这种组合有助于提高训练效率，同时最大程度地减少系统错误。在阶段2，SNR偏移为[-3; 0; 0; 3; 6; 9; 12; 训练中每8个OFDM帧17 dB]。在这种配置下，信道估计器在训练过程中会暴露于宽范围的SNR中。这是因为导频信号在不同的SNR处携带不同数量的信道信息，因此在狭窄的SNR范围内训练的信道估计器很可能过度适合特定的SNR范围

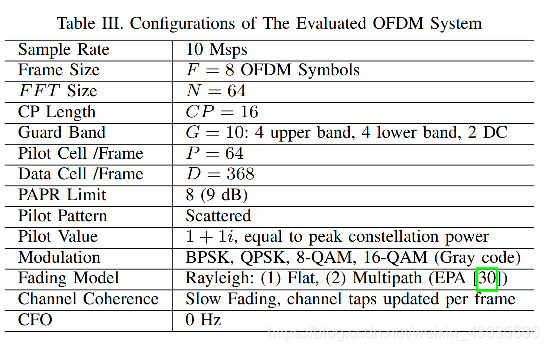

3 模型参数

发送机参数如下
调制方式：BPSK、QPSK、8QAM、16QAM、对比实验
信道估计方法：LMMSE、LS
插值方法：Spline 、Linear
信道：瑞利衰落+高斯噪声
在这里插入图片描述

4 实验分析

（1）带CP的DCCN接收器性能优于传统接收机，但在高SNR上，优越性减弱
（2）不带CP的DCCN接收器在高SNR方面比传统的性能较弱
（3）8-QAM的DCCN稍弱于其他方式的调制
（4）R-Conv层无助于解调。但可以加快训练速度
（5）对于更高的调制阶数，FC层无法仅基于IQ数据或非线性激活的IQ数据执行解调。
