【科研技巧】Mac下使用SciDavis绘制科研论文图教程(安装及使用)

1 引言

在WIndows中有orgin，非常好用，但是在Mac苹果系统下是没有提供Origin的，SciDavis作为替代产品，效果也是不错的。而且是免费的，一键安装即可使用。

2 安装

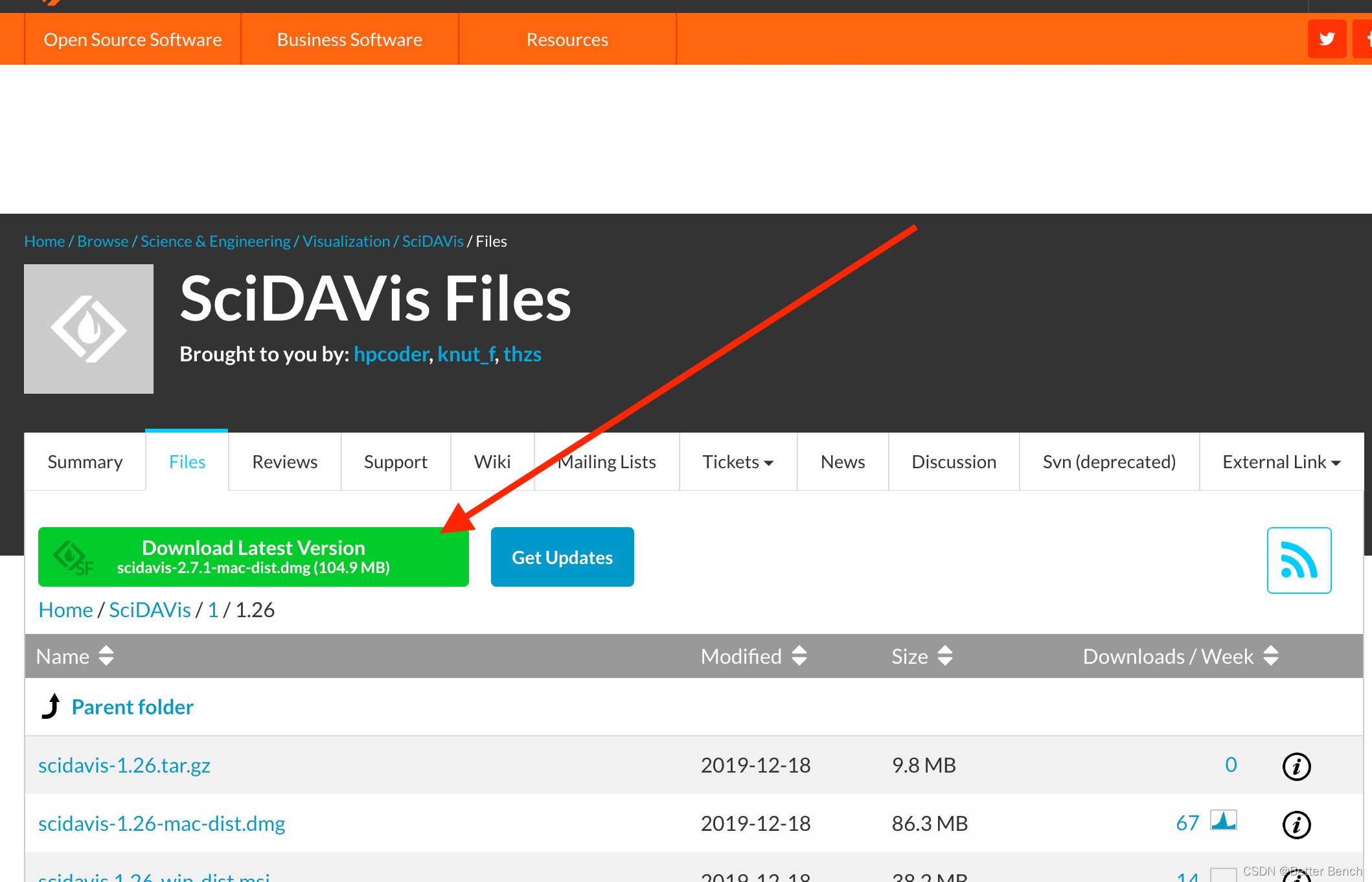

下载链接

3 教程

3.1 加载数据

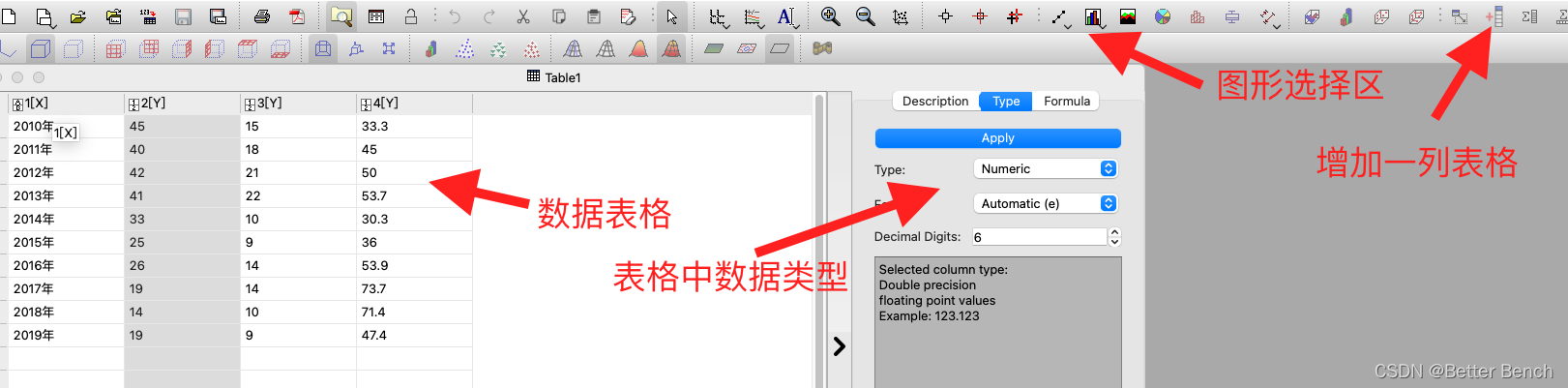

点击新建table，就有一个表格，在第一列1[X]中输入一列数据，2[Y]中输入第二列数据，可以是多个Y值，点击右上角的新加一列的图标。就会出现第二列表格。

全选中一列后，可以对这一列设置数值类型，可以是文本，也可以是数字，还可以设置精度，Type是类型，Eecimal Digits是小数点精度。

3.2 柱状图

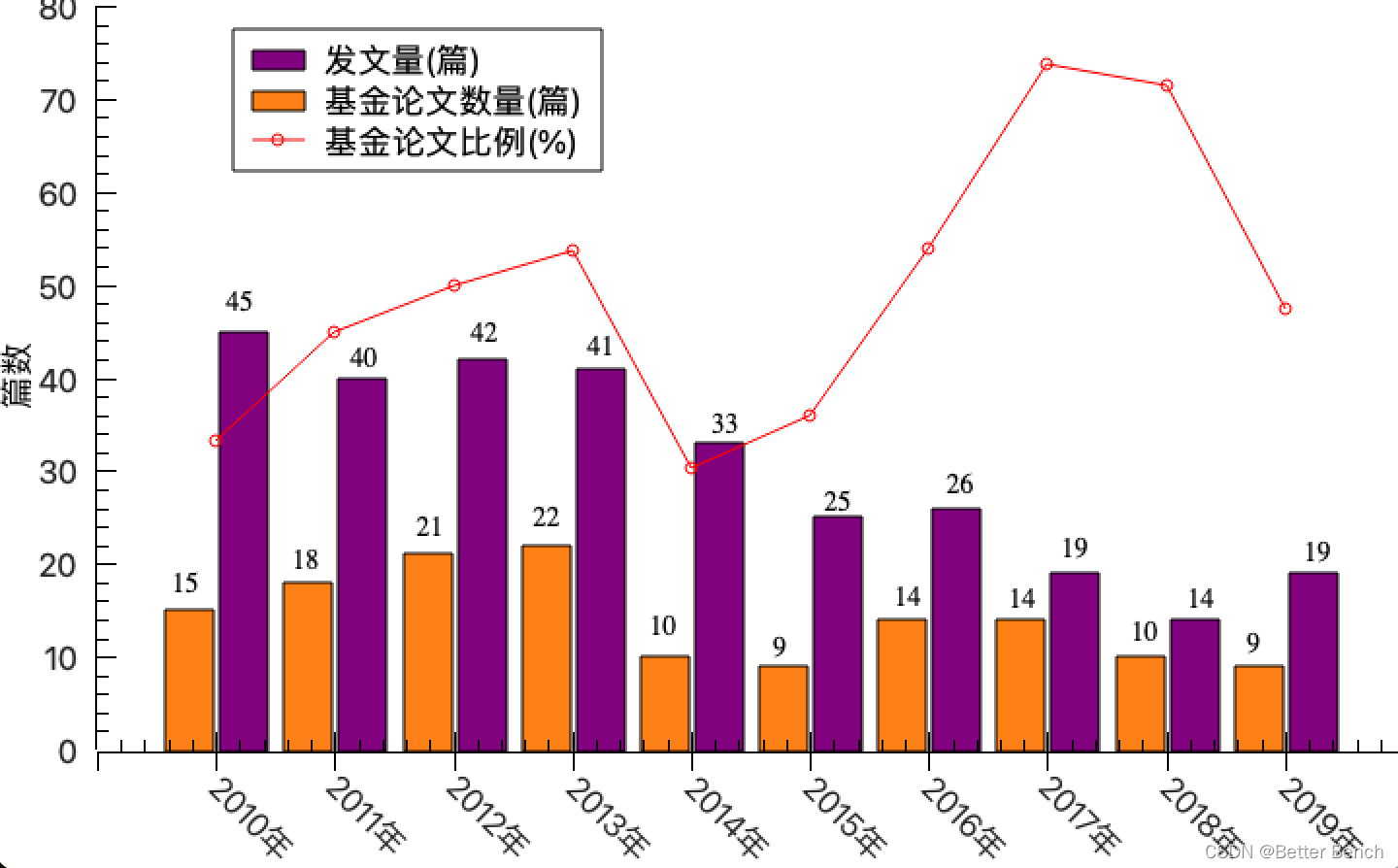

我们的目标效果如下：双柱状图，且在图上显示数值。

（1）选中2[Y]列，点击绘制柱状图的图标

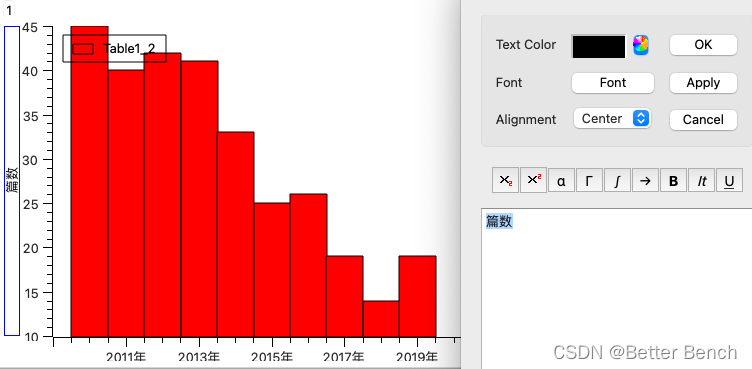

（2）先编辑X轴名称、Y轴名称，以及图的标题

点击Title、X Axis Title 和Y Axis Tititle都可以进行编辑文字和字体，以及选择字体颜色。如果不要，点击编辑，直接清空确认就行。

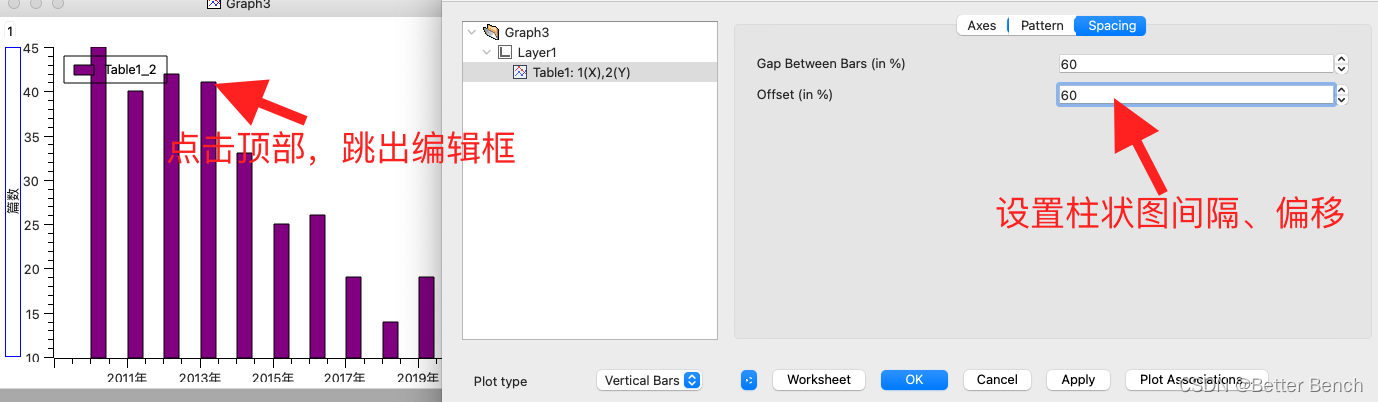

（3）点击其中一根柱状图的顶部，出现对柱状图编辑的选项

点击Pattern选择想要的颜色，选择Spacing设置GAP和Offset，表示柱状图之间的间隔和偏移的距离。设置一样的值，就如图的效果。

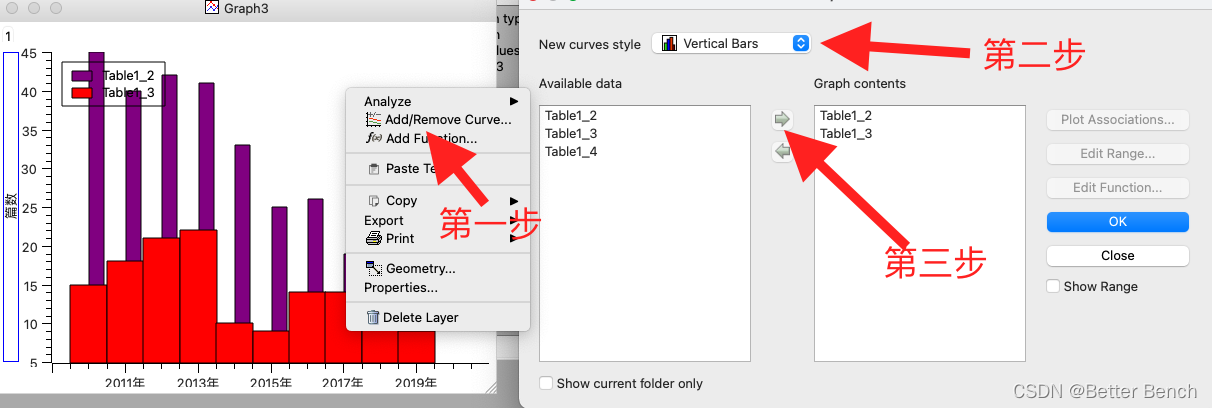

（4）在图中，右键，选择add/Remove Curves 继续添加第二个柱状图

选择Vertical Bars，选中Table1_3，点击绿色的右键绿色按钮添加。

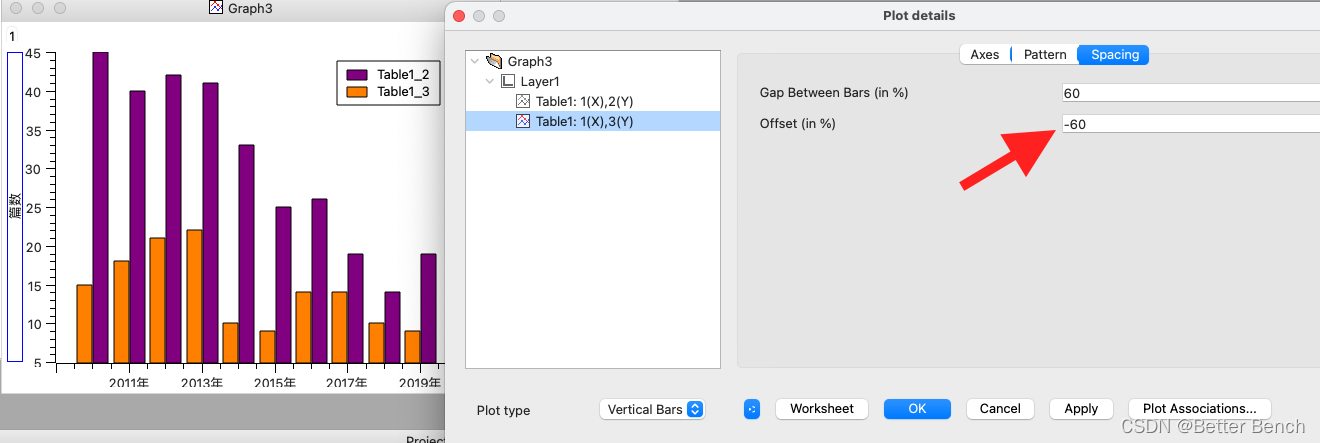

（5）同样的方法，设置第二个柱状图

唯一的区别是Offset设置-60，GAP设置为60。

（6）修改图注，直接点击即可编辑，添加柱状图上的数字，是通过添加文本，一个一个复制粘贴上去的。

点击Grapha、选择Add text，在弹窗中选择On Active Layer ,再在图上点击，即可在图上添加文字。

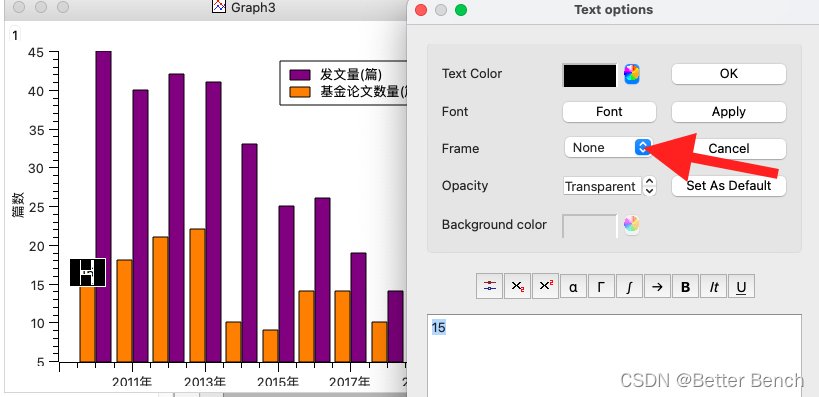

在文字编辑框中，选择Frame为None，即数字没有一个黑色框，直接显示数字。

（7）全部显示X轴的每一个值

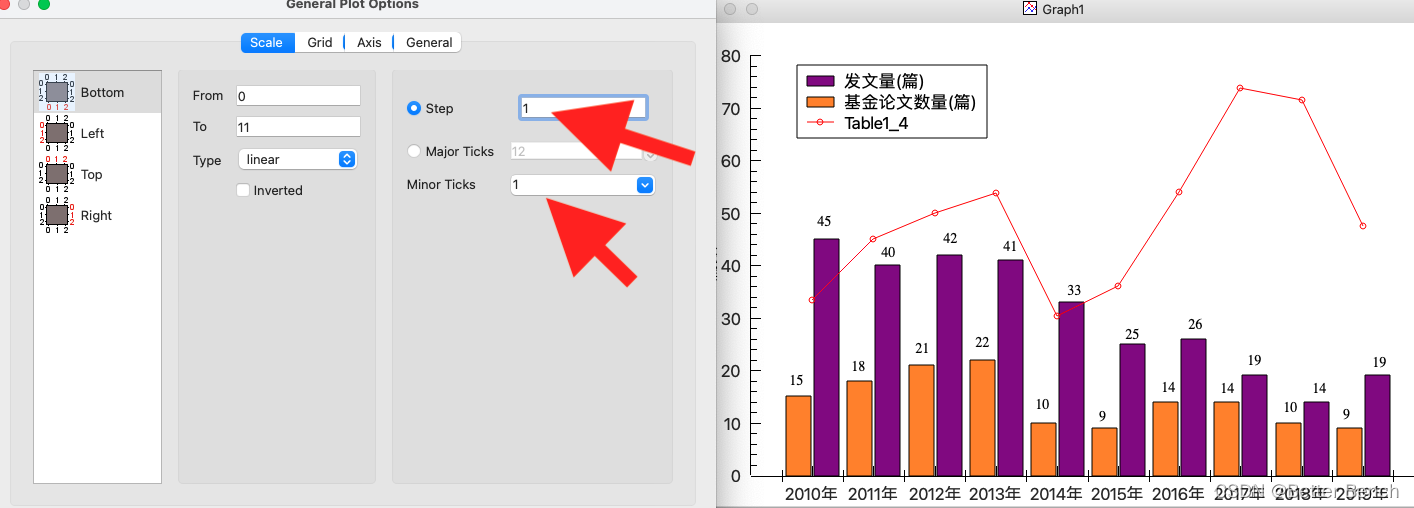

点击X轴的文字部分，就进入编辑选项。在Scale，设置step=1,则横坐标显示所有值。

（8）让横坐标的值倾斜45度

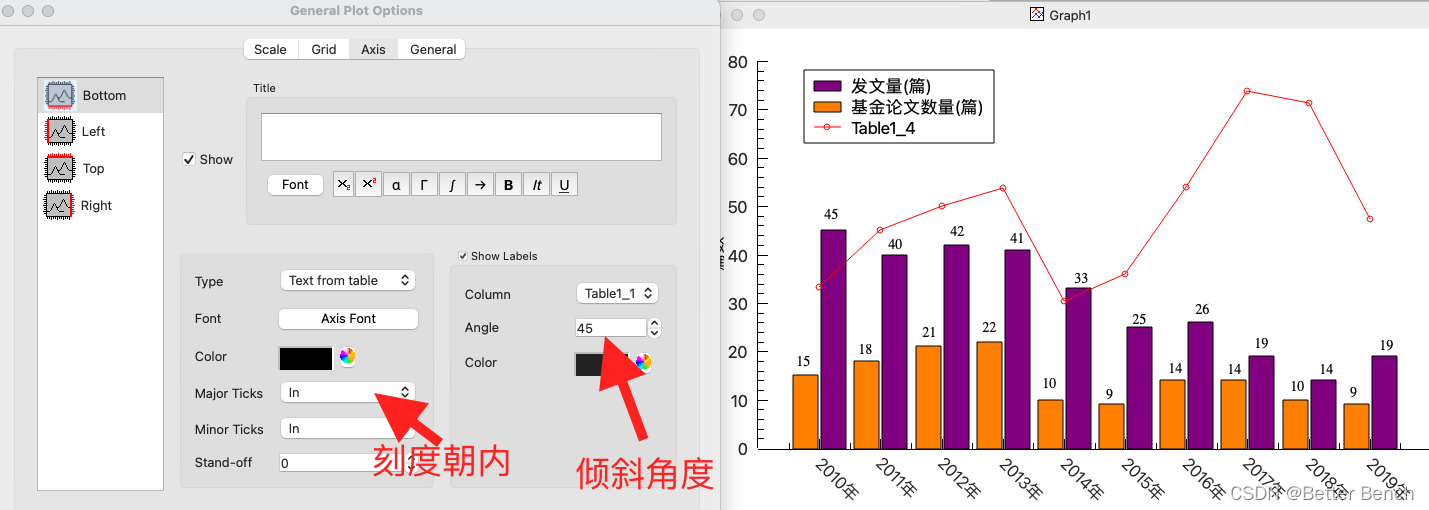

在Aixs，设置Angle=45,X 轴 的值会倾斜。并Major Tricks 选择in表示刻度朝内。同理Y轴同样的做法。

3.3 折线图

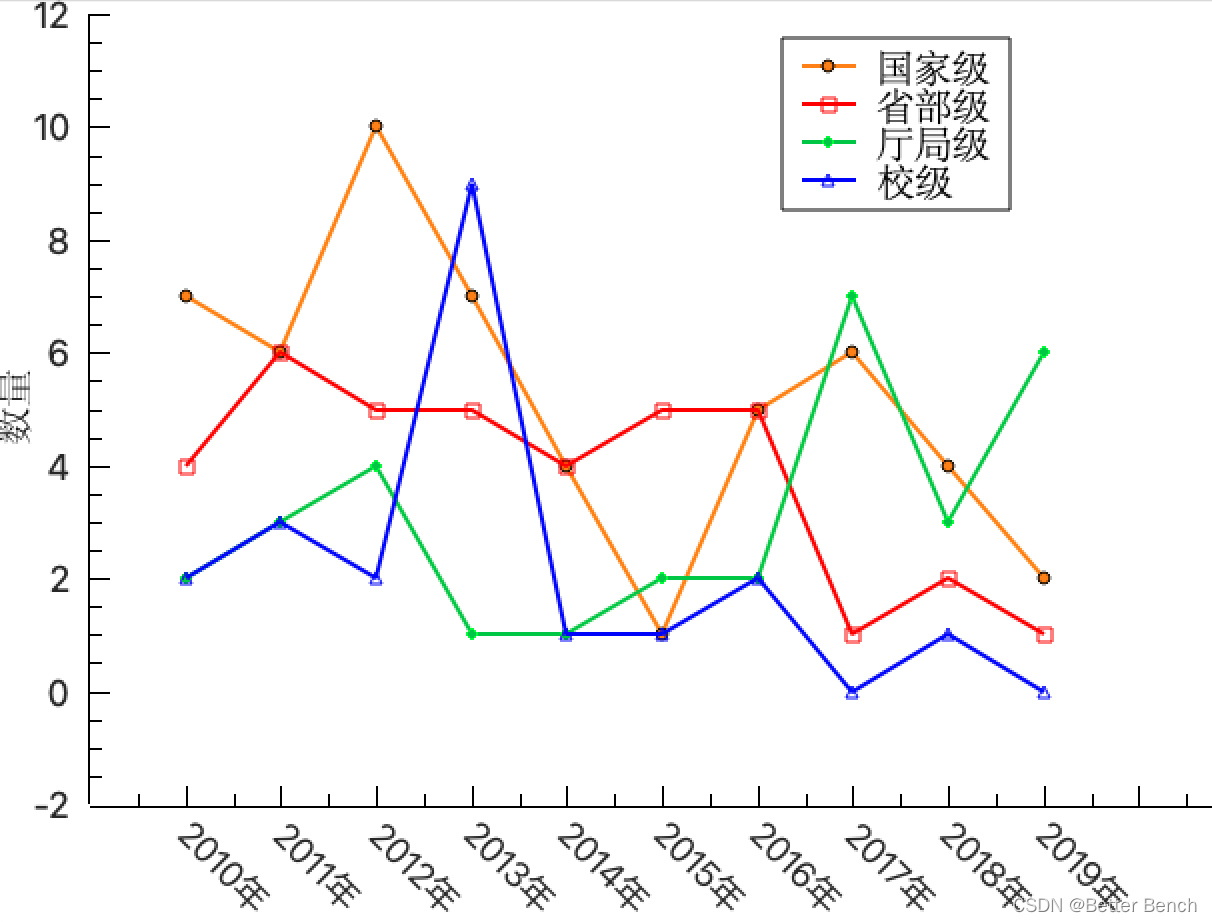

折线图，和上面完全相同，即选择Line+symbol。

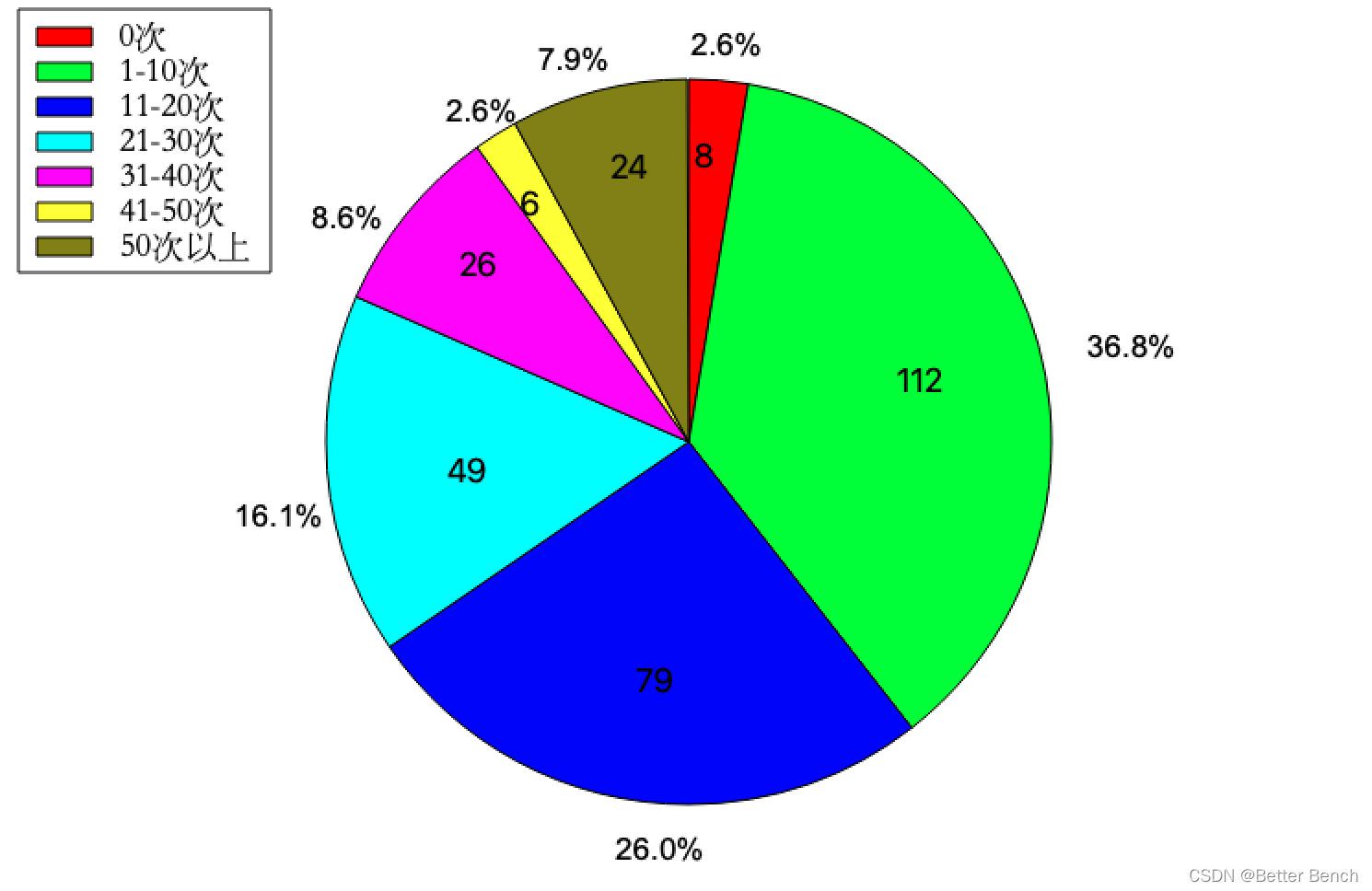

3.4 扇形图

和上面一面，选择饼图的图标即可。图中的数字，也是通过添加文本，复制粘贴做成的。
