Open vSwitch安装使用

本文主要介绍OvS编译安装和使用方法。

1 安装CentOS虚拟机

1.1 安装VMware

• 进入VMware官网：VMware官网官网地址
• 选择“资源”→“产品下载”→“VMware Workstation Pro”，下载产品→“VMware Workstation 17.0.0 Pro for Linux”，转至下载→“立即下载”
• 添加安装包运行权限：chmod a+x Vmware-Workstation-Full-*.x86_64.bundle
• 安装Vmware：sudo ./Vmware-Workstation-Full-*.x86_64.bundle
• 下载CentOS镜像：CentOS镜像下载地址

1.2 安装CentOS虚拟机

• 打开VMware Workstation
• 点击“Create a New Virtual Machine”→选择“Typical”→选择“I will install the operating system later”→选择“Linux”，版本选择“CentOS 7 64-bit”→设置安装路径→设置磁盘大小，50G→选择“Customize Hardware”
  • “Memory”选择4GB
  • “Processor”选择2×2
  • “CD/DVD”选择“Use ISO image”，选择镜像文件
  • “Network Adapter”中的“Network Connection”选择Bridged。
• 选择“Start up this guest operating system”→选择“Install CentOS 7”（安装期间鼠标无法使用，可按Ctrl+Alt回到桌面）→选择语言→进行下述设置后点击“Begin Installation”开始安装
  • “DTAE & TIME”设置为“Shanghai”
  • “SOFTWARE SELECTION”选择“GNOME Desktop”和“Development Tools”
  • “INSTALLATION DESTINATION”，默认设置，点击Done回到主页。
• 设置“ROOT PASSWORD”和“USER CREATION”，安装完后Reboot
• 点击“LINCESE INFORMATION”，勾选“I accept the license agreement”，设置完成后点击“FINISH CONFIGURATION”

此CentOS虚拟机作为主机，在此虚拟机中安装OvS和两个虚拟机。为区分，后文将此虚拟机称为物理机。

1.3 安装KVM和QEMU

• 检测当前CPU是否支持虚拟化：grep -Ei ‘vmx|svm’ /proc/cpuinfo
  若无输出，可关闭虚拟机，在虚拟机“Settings”→“Hardware”→“Processors”→勾选“Virtualize Intel VT-x/EPT or AMD-V/RVI”，点击确定后重启虚拟机。
• 安装KVM和QEMU

sudo yum install kvm qemu-kvm qemu-img virt-manager libvirt libvirt-python python-virtinst libvirt-client virt-install virt-viewer libgovirt –y

2 编译安装配置OvS

2.1 编译安装OvS

• 下载OvS安装包
  执行uname -a查询CentOS内核版本为3.10.0，对应的OvS版本为2.9.x，内核版本与OvS版本对照参考版本匹配，OvS下载网址为OvS下载地址
• 安装OvS：创建安装脚本install_ovs.sh，内容如下

#!/bin/bash
tar -zxvf ./openvswitch-2.9.0.tar.gz &&
cd openvswitch-2.9.0 &&
./configure &&
make &&
make install &&
make modules_install ;
/sbin/modprobe openvswitch &&
/sbin/lsmod | grep openvswitch ;
echo 'export PATH=$PATH:/usr/local/share/openvswitch/scripts' > /etc/profile.d/ovs.sh &&
source /etc/profile.d/ovs.sh &&
ovs-ctl start &&
echo "openvswitch is installed and started successfully" &&
ps -e |grep ovs

• 添加权限：chmod +x install_ovs.sh
• 执行脚本：sudo ./ install_ovs.sh

2.2 配置网桥

配置网桥，将物理机网卡和虚拟机网卡接到网桥上

• 添加br0网桥：ovs-vsctl add-br br0

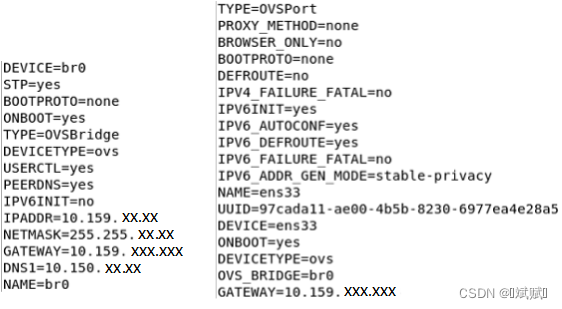

• 参考网卡配置网桥，内容如下：sudo gedit /etc/sysconfig/network-scripts/ifcfg-br0

DEVICE=br0
STP=yes
BOOTPROTO=none
ONBOOT=yes
TYPE=OVSBridge
DEVICETYPE=ovs
USERCTL=yes
PEERDNS=yes
IPV6INIT=no
IPADDR=xx.xx.xx.xx
NETMASK=xx.xx.xx.xx
GATEWAY=xx.xx.xx.xx
DNS1=xx.xx.xx.xx
NAME=br0

• 修改物理机网卡配置：sudo gedit /etc/sysconfig/network-scripts/ifcfg-ens33
  • TPYE改为OVSPort
  • BOOTPROTO改为none
  • DEFROUTE改为no
  • 删除IPADDR、PREFIX、DNS1和DNS2
  • 添加DEVICETYPE=ovs
  • 添加OVS_BRIDGE=br0
• 将虚拟机的网卡连接到br0网桥上并重启网络：ovs-vsctl add-port br0 ens33 && systemctl restart network

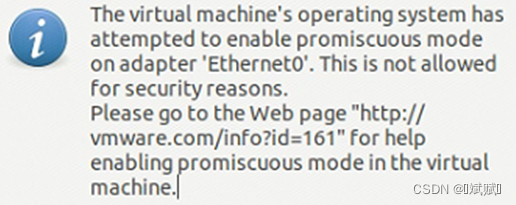

  • 出现下图所示提示，这是因为Workstation 不允许虚拟网络适配器进入混杂模式，除非运行 Workstation 的用户有权进行这样的设置。

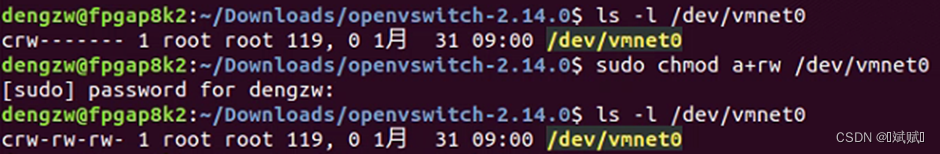

  • 在Ubuntu中执行sudo chmod a+rw /dev/vmnet0，所有用户有修改vmnet的权限，重启CentOS虚拟机。

• 重启网络后有线连接没有了，如果新建一个的话会在/etc/sysconfig/network-scripts/中重新产生一个网络连接，并非连接到br0上的ens33网络。这个现象是正常的，执行ifconfig查看网络配置，测试网络是否正常。
• 将虚拟机网卡连接到网桥上
  • 创建bro.xml文件，内容如下

<network>
<name>br0</name>
<bridge name="br0"/>
<forward mode="bridge"/>
<virtualport type="openvswitch"/>
</network>

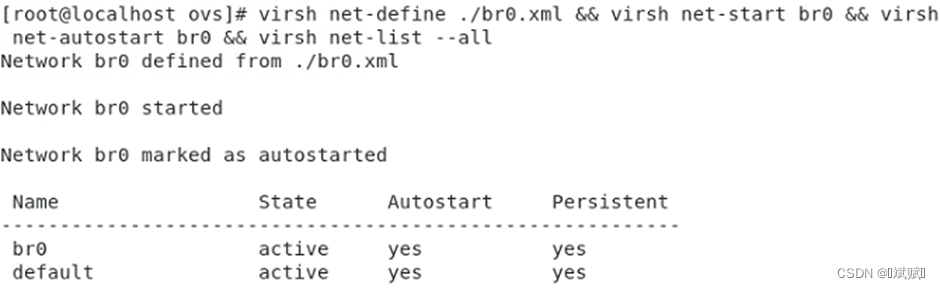

• 创建虚拟网络：sudo virsh net-define ./br0.xml && virsh net-start br0 && virsh net-autostart br0 && virsh net-list -all

3 OvS虚拟机互通测试

3.1 创建虚拟机1和2

• 打开虚拟机管理器：sudo virt-manager
• 点击File→New Virtual Machine→Loacl install media→Forward→Use ISO image，点击Browse→Browse Local→选择镜像，Open→Forward→Memory：2048；CPUs：1→Disk：15GB→Name：centos-1，Network selection选择Virtual network ‘br0’: Bridge network (OpenVSwitch)→Finish，按照提示完成安装。
• 同样的方式创建虚拟机centos-2

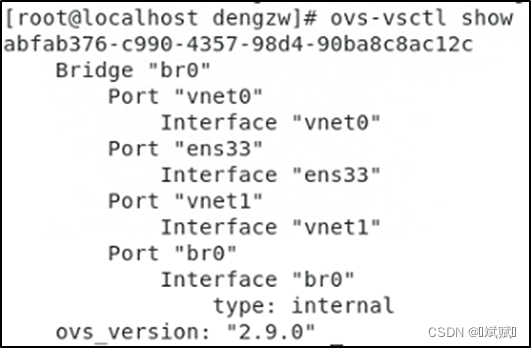

• 查看物理机的网桥：ovs-vsctl show，ens33为物理机端口，vnet0和vnet1分别为虚拟机centos-1和centos-2的端口。

3.2 设置网络连接

• 物理机

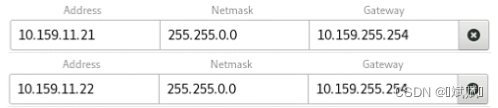

• 虚拟机


3.3 添加流表

• 设置从vnet0端口进入的报文从vnet1端口出；从vnet1端口进入的报文从vnet0端口出
  • 添加流表项：ovs-ofctl add-flow br0 in_port=vnet0,actions=output:vnet1
  • 添加流表项：ovs-ofctl add-flow br0 in_port=vnet1,actions=output:vnet0
• 或者设置源mac为52:54:00:37:e0:17的报文从vnet1端口出；设置源mac为52:54:00:23:0a:40的报文从vnet0端口出
  • 添加流表项：ovs-ofctl add-flow br0 dl_src=52:54:00:37:e0:17,actions=output:vnet1
  • 添加流表项：ovs-ofctl add-flow br0 dl_src=52:54:00:23:0a:40,actions=output:vnet0
• 或者设置目的ip为10.159.11.21的报文从vnet0端口出；设置目的ip为10.159.11.22的报文从vnet1端口出
  • 添加流表项：ovs-ofctl add-flow br0 arp,arp_tap=10.159.11.21,actions=output:vnet0
  • 添加流表项：ovs-ofctl add-flow br0 ip,nw_dst=10.159.11.21,actions=output:vnet0
  • 添加流表项：ovs-ofctl add-flow br0 arp,arp_tap=10.159.11.22,actions=output:vnet1
  • 添加流表项：ovs-ofctl add-flow br0 ip,nw_dst=10.159.11.22,actions=output:vnet1

3.4 互联测试

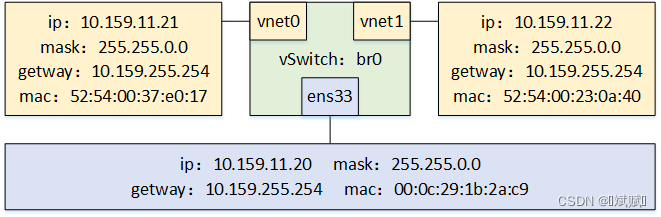

最终形成的网桥如下图所示，使用ping命令测试centos-1和centos-2，二者可以互通。
