通过SSH方式登录到3par 管理IP,通过网线直连控制器上MGMT口

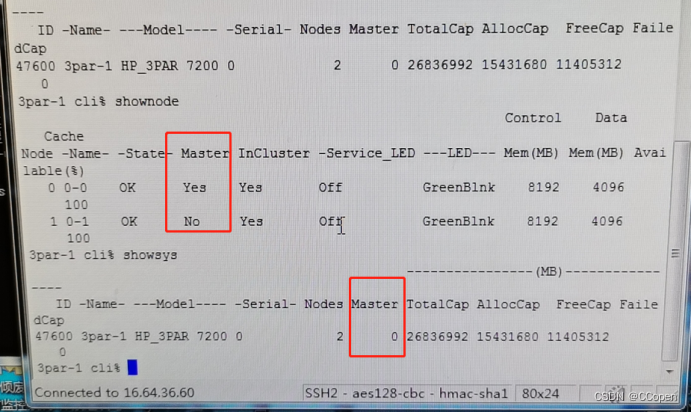

登录进系统后,通过shownode和showsys,查看一下node的状态、主从,可参见Master列是yes还是no,如图:
在这里,请大家记住ID信息“47600”。
确认无误后,优先更换属于从的控制器,我们这里是node1。关闭控制器命令

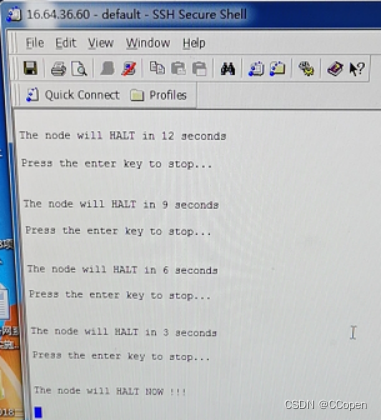

Shutdownnode halt 1,如图:

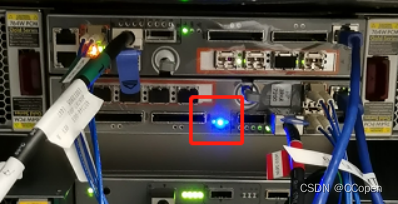

关闭node命令执行完成后,到机房等待node完全关闭,其状态为健康绿灯闪烁,UID蓝灯常亮,如图(该图只建议看灯的状态):
当确认等正常亮起时,可以开始更换控制器。请务必记住,更换前,对所有线缆进行标记。
通过控制器上的把手将控制器拉出控制器笼子,这时,暂时不需要拔线。当控制器与笼子分离后,再拔出控制器上的线缆。随后,用双手将控制器拿出。
更换控制器需要在30分钟内完成,不然会造成3par存储宕机。
需要将控制器中的所有部件移到新的控制器中,包括PCI卡,内存,电池,flash硬盘。
确认所有部件已经移动到新控制器后,准备将新控制器插入到控制器笼中。
将新控制器放入控制器笼中后,需要将之前分离的线缆进行归位。
当线缆归位后,再将控制器完全插入到控制器笼子中。
使用3par专用串口线连接到控制器的MFG口。
这时,控制器会自动启动,并在console界面有了输出。
当出现如下界面是,请快速按crtl+w
这样我们会进入到whack系统下。

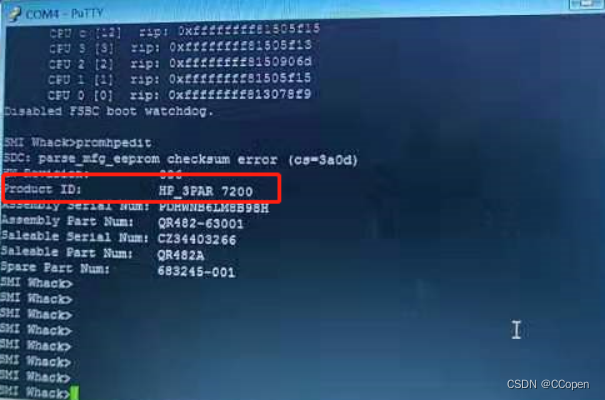

进入whack后,先输入promhpedit,查验product ID信息(这里需要通过不断的回车键帮忙看到下一条信息),如图:

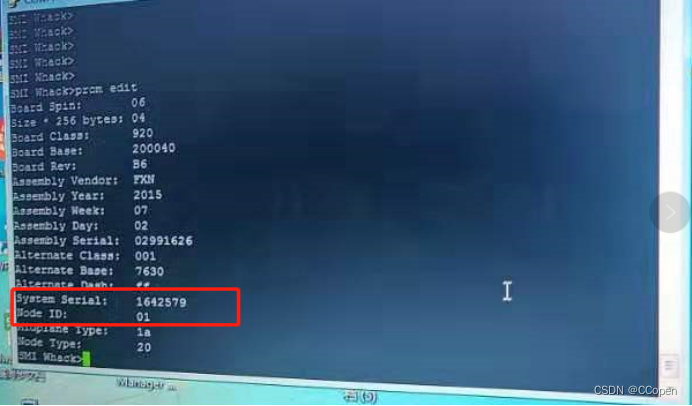

确认product ID无误后,输入prom edit 查验system serial和 Node ID(此处也需要使用回车键一步一步显示),如图:
(system serial和我们最初记录的47600不一致,node id 也需要修改)修改以上信息的方法也是使用prom edit,当使用回车键到达system serial和node id的地方后,分别手动修改。

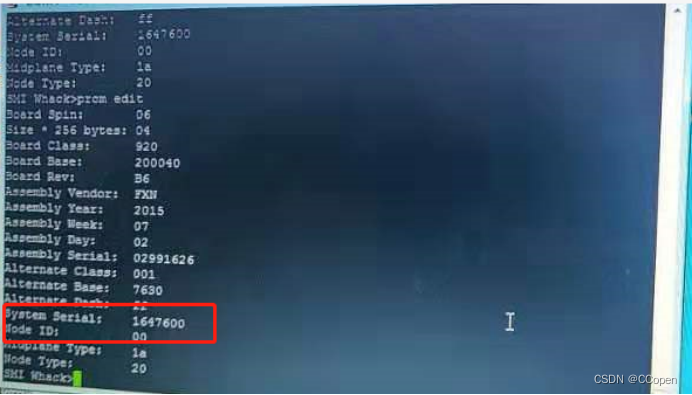

修改后,通过prom edit再次确认,如图:
确认无误后,在whack下输入reset,控制器进行重启。

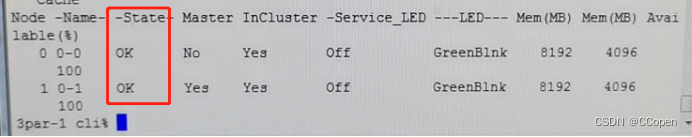

差不多10分钟后,控制器状态灯恢复正常。可以在ssh的连接中输入shownode查看新控制器的状态
此图证明新换的控制器已经成功加入到cluster中。
此后分别检查一下showsys,,showvv,showpd,showeeprom等信息无误后,完成更换。
默认用户名3paradm,密码3pardata。
