ensp ospf协议生效流程

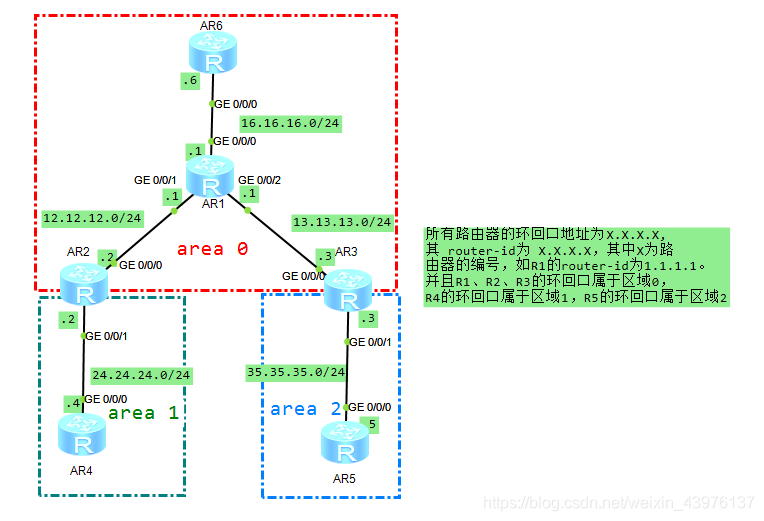

一、实验topo

二、抓包

1.R1配置

system-view
sysname R1
interface  LoopBack 0
IP ADD 1.1.1.1   32
quit
interface GigabitEthe  0/0/0
IP address  16.16.16.1 24
quit
interface GigabitEthe  0/0/1
IP address  12.12.12.1 24
quit
interface GigabitEthe  0/0/2
IP address  13.13.13.1 24
quit
ospf  1 router-id  1.1.1.1
area  0
network  12.12.12.0 0.0.0.255
network  13.13.13.0 0.0.0.255
network  16.16.16.0 0.0.0.255
network  1.1.1.1  0.0.0.0

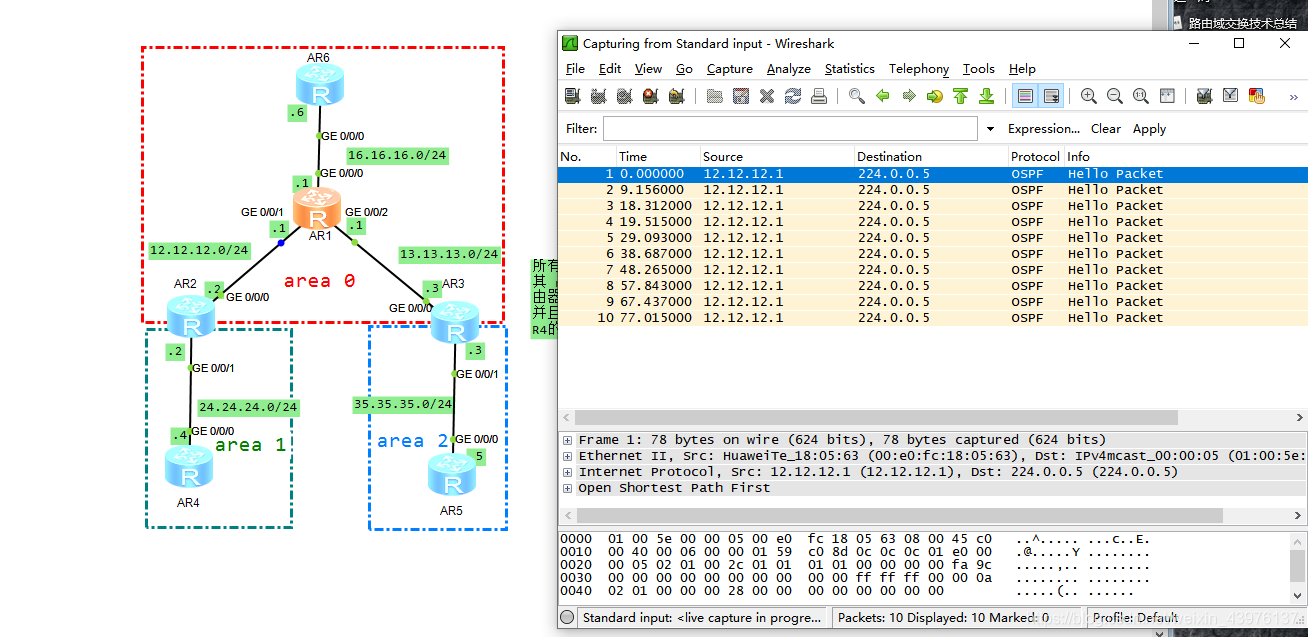

在只配置R1的ospf的时候会一直间隔一段时间向邻居发送组播 hello 报文

2.R2配置

system-view
sysname R2
interface  LoopBack 0
IP ADD 2.2.2.2   32
quit
interface GigabitEthe  0/0/0
IP address  12.12.12.2 24
quit
interface GigabitEthe  0/0/1
IP address  24.24.24.2 24
quit
ospf  1 router-id  2.2.2.2
area  0
network  12.12.12.0 0.0.0.255
area  1
network  24.24.24.0 0.0.0.255
network  2.2.2.2  0.0.0.0

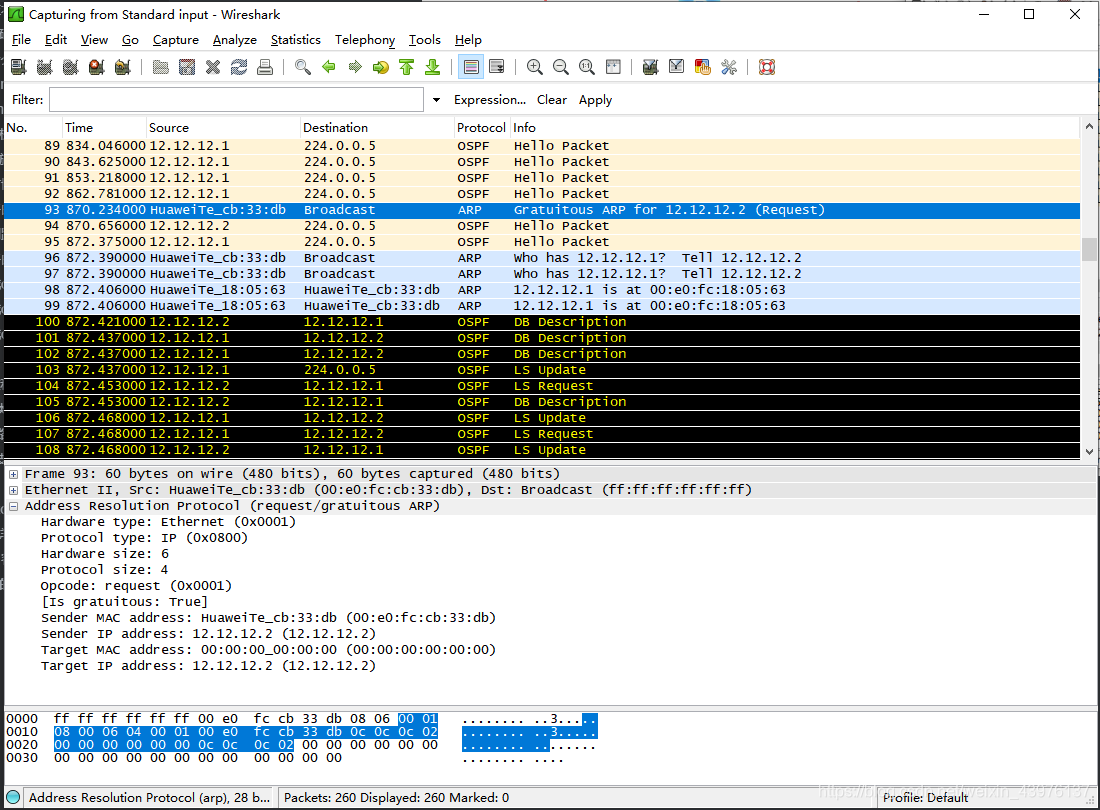

R2配置ospf之后 宣告完地址之后发送ARP报文

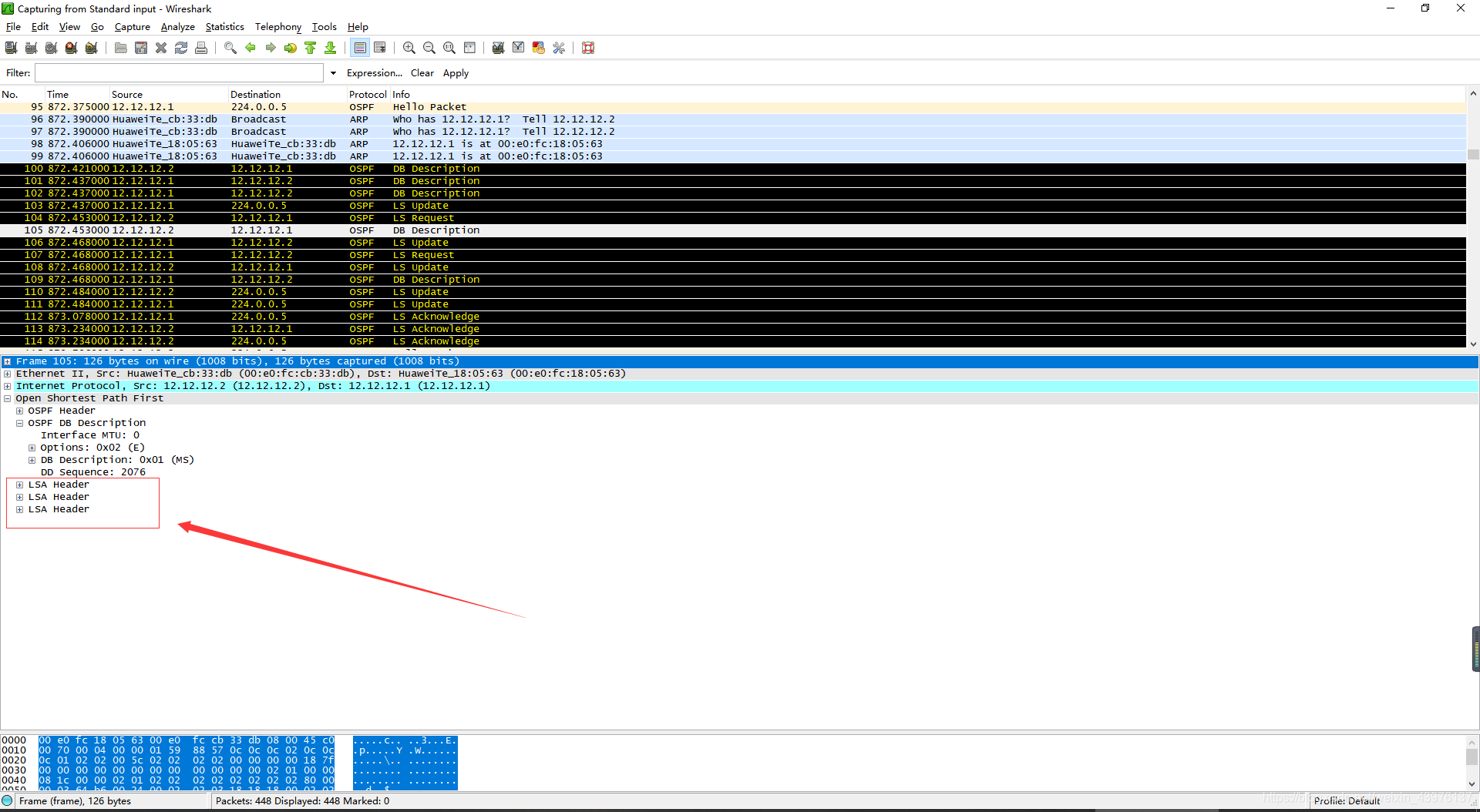

ARP报文之后两台路由互相进行DD报文的五次握手 其中携带着LSA报文 向所有的路由器同步数据库

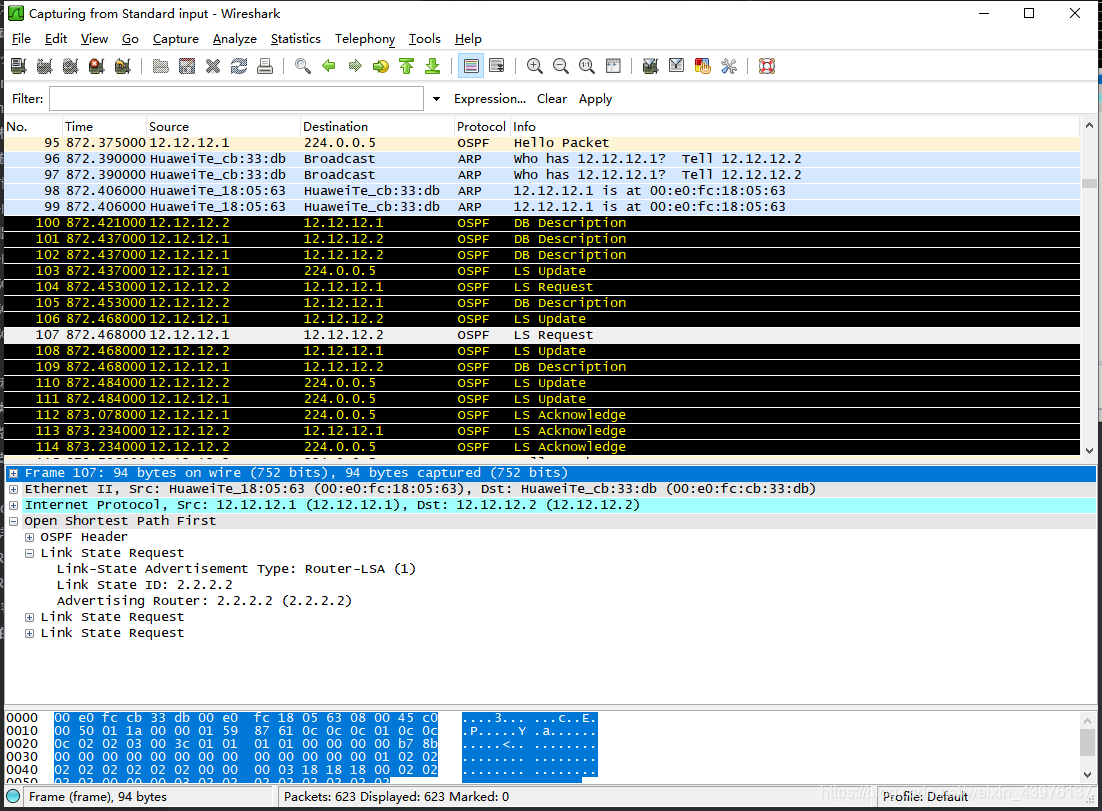

接着12.12.12.1发送LSR报文 向其他的路由请求缺少的LSA

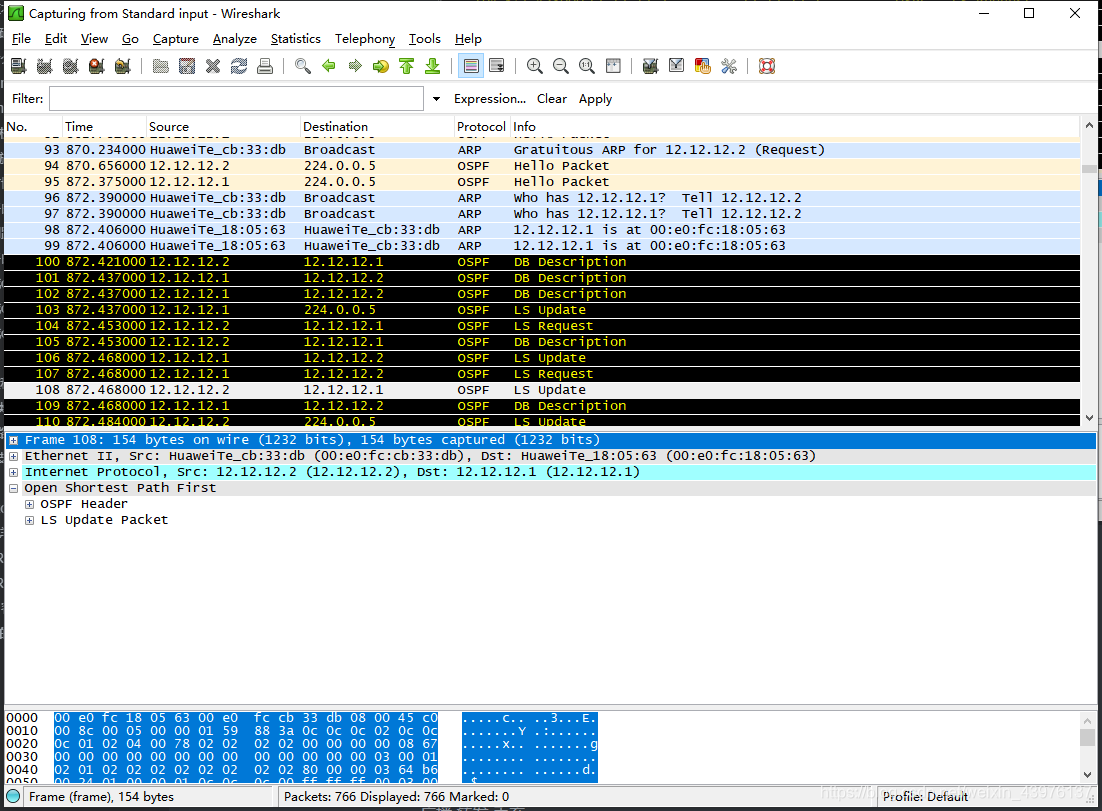

12.12.12.2 回复LSU报文 发送被请求的LSA报文

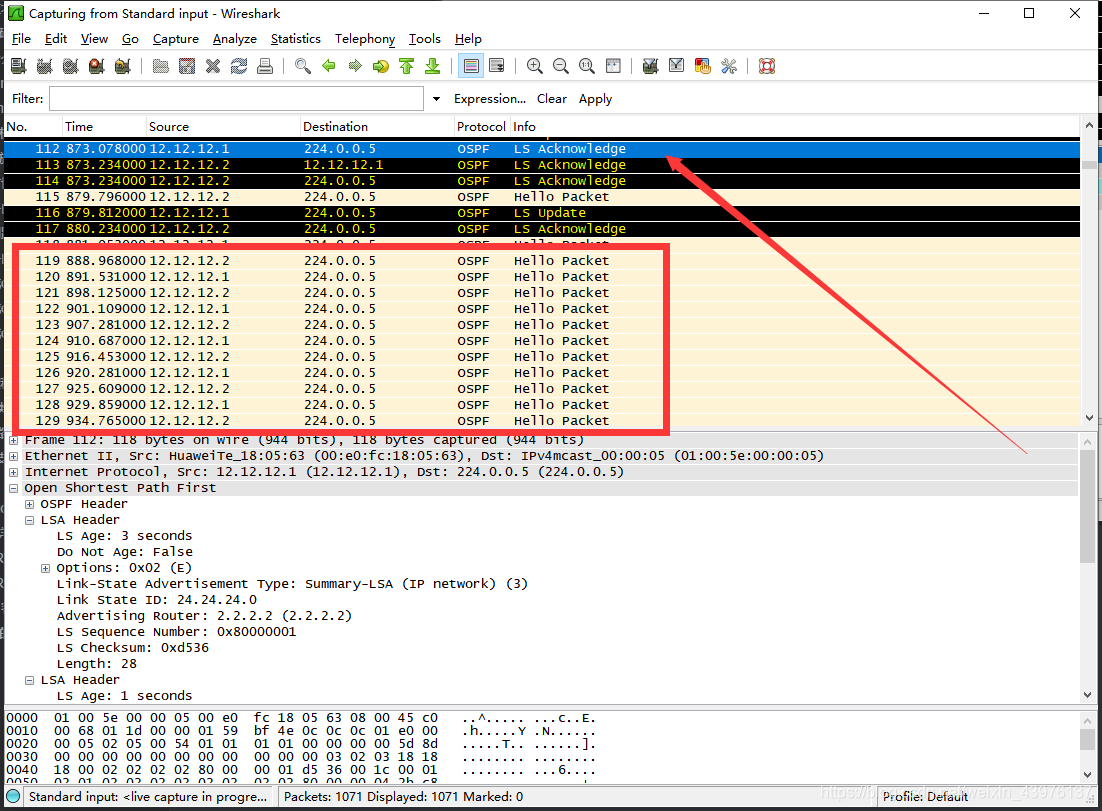

LSACK报文回复LSU报文 OSPF过程结束 后来不断的发送hello 报文维持邻居关系
