AI 边缘计算平台 - 嘉楠堪智 CanMV K230 开机

嘉楠开发者社区，给出了详细的 CanMV K230 教程，可以借以快速上手。

接下来，按照教程，烧写 SD 卡，启动板卡。

固件下载与烧写：

下载 CanMV-K230 固件，我的硬件是 V1.1 版本，找到最新的版本是： k230_canmv_sdcard_v1.4_nncase_v2.8.0.img.gz（62MB），解压出固件文件：sysimage-sdcard.img（475MB），

CanMV-K230_micropython_v0.5_sdk_v1.4_nncase_v2.8.0.img.gz（209MB），解压出固件文件：sysimage-sdcard.img（1.13GB），

Windows 下可通过 rufus 工具对 TF 卡进行烧录。

上电开机：

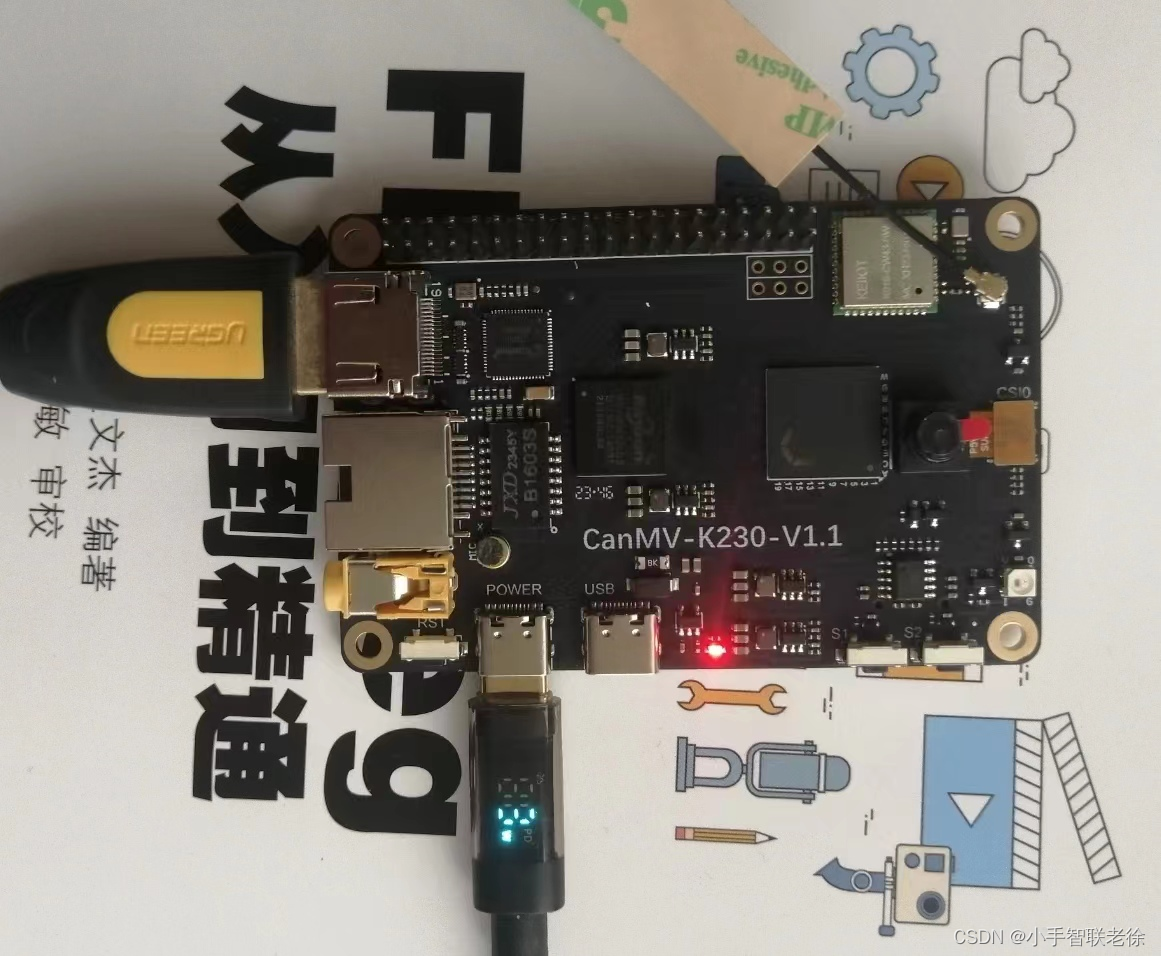

用 HDMI 线连接显示器，显示器要求支持1080P30，使用 Type-C 线连接 CanMV-K230 的 power 端口，线另一端连接至电脑。

​

红灯亮起，说明板卡上电正常。

系统启动后默认运行人脸检测程序，将摄像头对准人脸，在显示器上会将人脸框出。

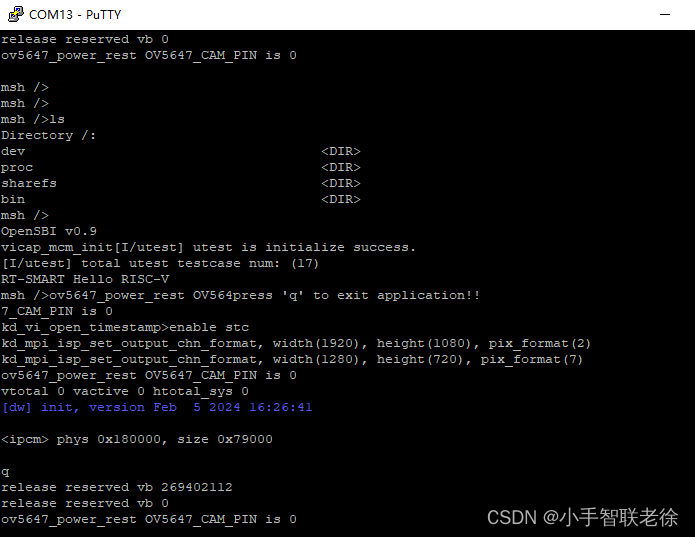

上位机连接板卡后，设备管理器会发现两个串口，COM14为小核 Linux 的调试串口，COM13为大核 rt-smart 的调试串口，串口的波特率设为：115200。

​

可以使用串口助手显示接收到的信息，也可以通过 Putty 等软件连接板卡。

​

Linux 核使用 root 登陆，

​

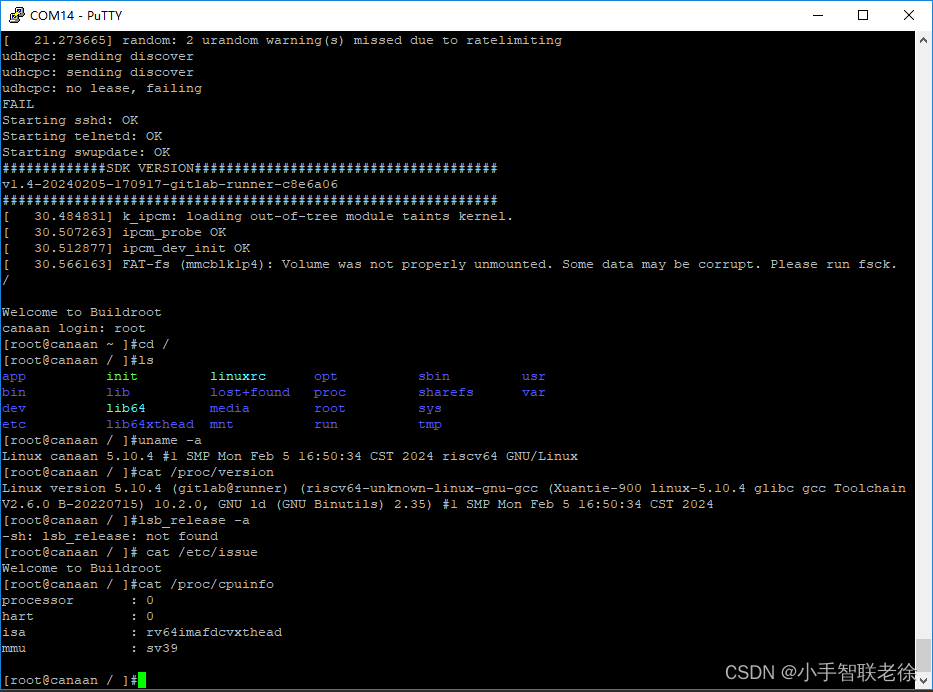

 Linux 核显示信息如下：

[root@canaan / ]#uname -a
Linux canaan 5.10.4 #1 SMP Mon Feb 5 16:50:34 CST 2024 riscv64 GNU/Linux
[root@canaan / ]#cat /proc/version
Linux version 5.10.4 (gitlab@runner) (riscv64-unknown-linux-gnu-gcc (Xuantie-900 linux-5.10.4 glibc gcc Toolchain V2.6.0 B-20220715) 10.2.0, GNU ld (GNU Binutils) 2.35) #1 SMP Mon Feb 5 16:50:34 CST 2024
[root@canaan / ]#lsb_release -a
-sh: lsb_release: not found
[root@canaan / ]# cat /etc/issue
Welcome to Buildroot
[root@canaan / ]#cat /proc/cpuinfo
processor       : 0
hart            : 0
isa             : rv64imafdcvxthead
mmu             : sv39

程序示例：

板卡功耗：

经过测量，在连接 HDMI 和摄像头，运行人脸检测程序的情况下，板卡的总电流不到 0.5A，供电电压是 5V，功率计显示整个板卡的功率是 3W，低功耗确实不凡。

                                                                                         老徐，2024/4/26
