手撕faster-rcnn模型，理解训练及预测流程

手把手教你完成Faster-RCNN训练

该项目是fork了B站大佬bubbliiiing的，为了学习双阶段目标检测，有一部分注释也是自己重写了。但尊重原著，有需要的可以看原代码链接。
该帖子github链接: https://github.com/luohaohaoluo/zeroDL/tree/main/demo/faster-rcnn，感兴趣的朋友可以自行下载训练。

1. 文件目录介绍

-- \faset-rcnn
  -- \networks
      -- \model_data
      -- resnet50.py
      -- rpn.py
      -- frcnn.py
      -- frcnn_training.py
      -- classifier.py
  -- \utils
      -- anchors.py
      -- utils_bbox.py
      -- dataloader.py
      -- utills.py
      -- utils_map.py
      -- utils_fit.py
      -- callbacks.py
  -- \dataset
      -- VOC2007
        -- Annotations
        -- lmageSets
        -- JPEGlmages
        -- SegmentationClass
        -- SegmentationObject
  -- train.py
  -- voc_annotation.py
  -- get_map.py
  -- predicet.py
  -- summary.py
  -- frcnn.py

• networks: 关于faster-rcnn网络的代码
  • model_data: 存放模型权重，例如预训练模型、训练的faster-rcnn。
  • resnet50.py: 作为faster-rcnn的backbone，用于特征提取
  • rpn.py: RPN网络构建的代码
  • classifier.py: 检测头的代码
  • frcnn.py: faster-rcnn的整体框架代码
  • frcnn_training.py: faster-rcnn训练需要的配置，例如优化器，学习率等
• utils:
  • anchors: 基础先验框和每个网络拓展先验框的代码
  • utils_bbox: 预测框与先验框融合以及解析的代码
  • dataloader.py: 生成一个关于VOC2007的dataloader类，用于训练或验证。
  • utilss: 存放一些常用的函数，如随机数种子设置，图像归一化等
  • utils_map.py: 计算map的库
  • utils_fit.py: 训练时，单个epoch的过程

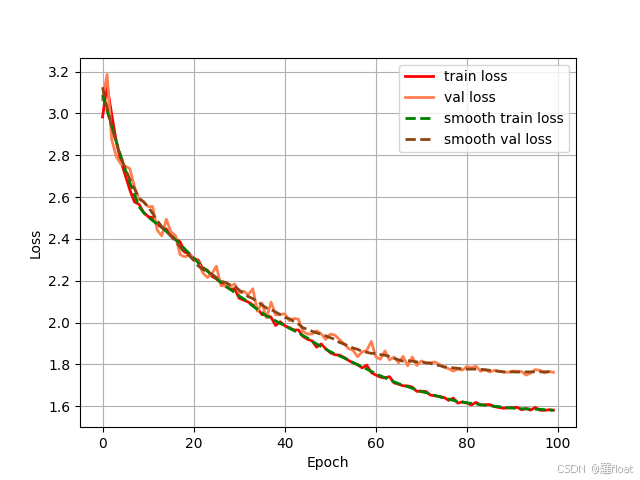

  • callbacks.py: 训练过程，记录数据
• dataset:存放了VOC2007数据集,其中:
  • Annotations: ".xml"格式的文件，记录每张图片的大小、物体类别、边界框位置信息等
  • lmageSets: 关于数据集划分成train、val、test的".txt"文件
  • JPEGlmages: JPEG格式的图片
  • SegmentationClass: 以类别为基准的分割图片,可做语义分割
  • SegmentationObject: 以物体为基准的分割图片,可做实例分割

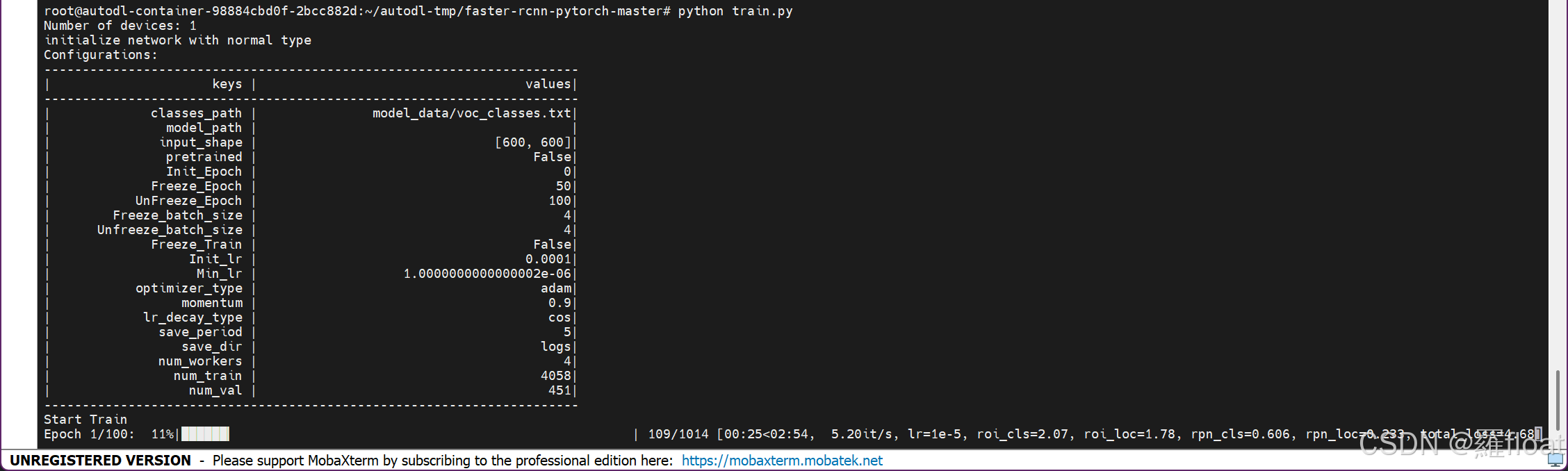

• train.py: 利用VOC2007训练faster-rcnn的训练框架
• voc_annotation.py: 将VOC数据集做注释处理，生成的".txt"文件，将带有图像路径，以及真实框和标签信息。

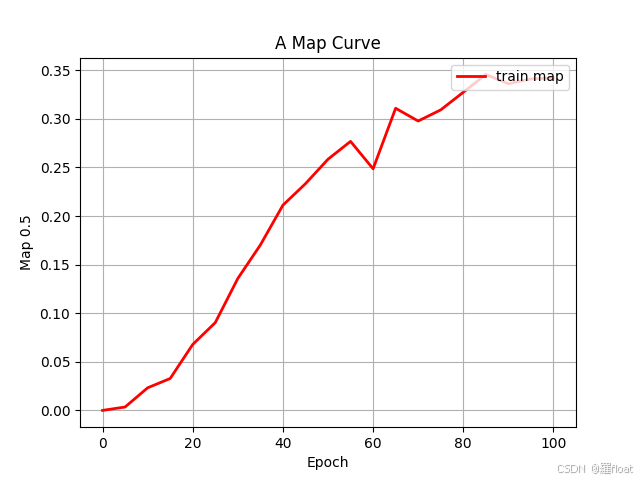

• get_map.py: 计算map
• predicet.py: 模型预测文件
• summary.py: 计算模型的网络结构，包括参数量，以及FLOPS等
• frcnn.py: 模型预测调用的库，主要是方面实现预测的4个功能

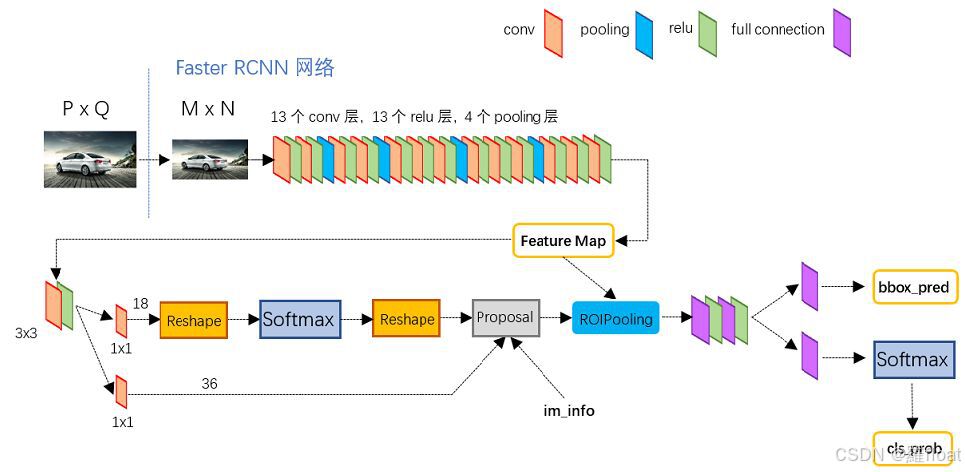

2. faster-rcnn网络框架整体介绍

• 步骤：

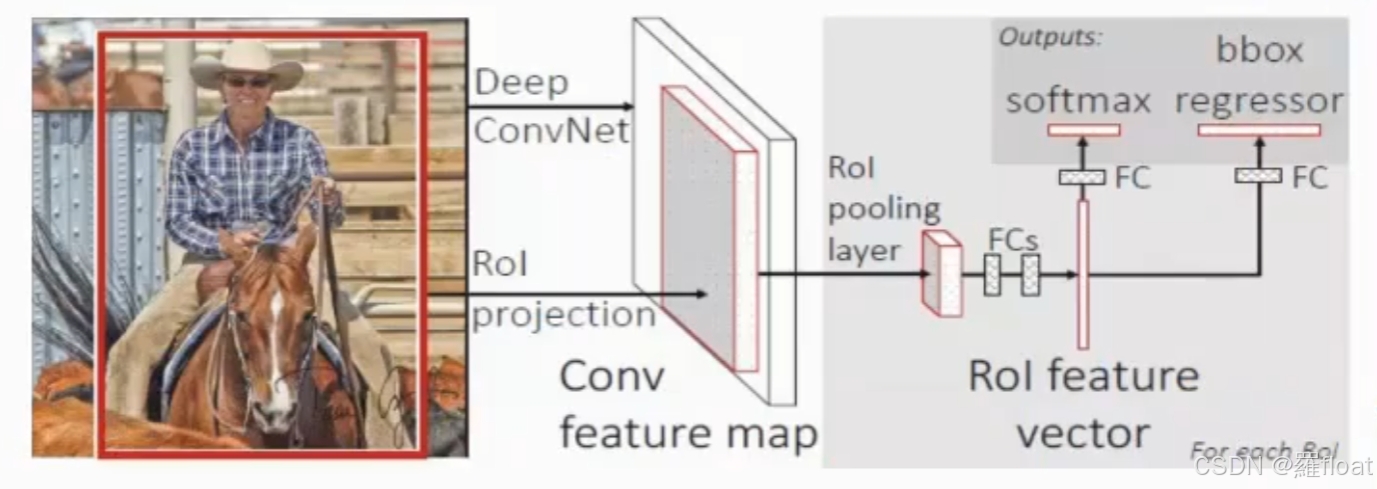

  • 第一步:将整个图片输入到一个基础卷积网络，得到整张图的feature map；
  • 第二步:将region proposal（ROI）映射到feature map当中；
  • 第三步:ROI提取一个固定长度的特征向量，每个特征会输入到一系列全连接层，得到一个ROI特征向量（该步骤对每一个候选区域都会进行同样的操作）；
    • 其中一个是传统softmax层进行分类，输出类别有K个类别+“背景”类；
    • 另一个是bounding box regressor。

2.1. backbone构建

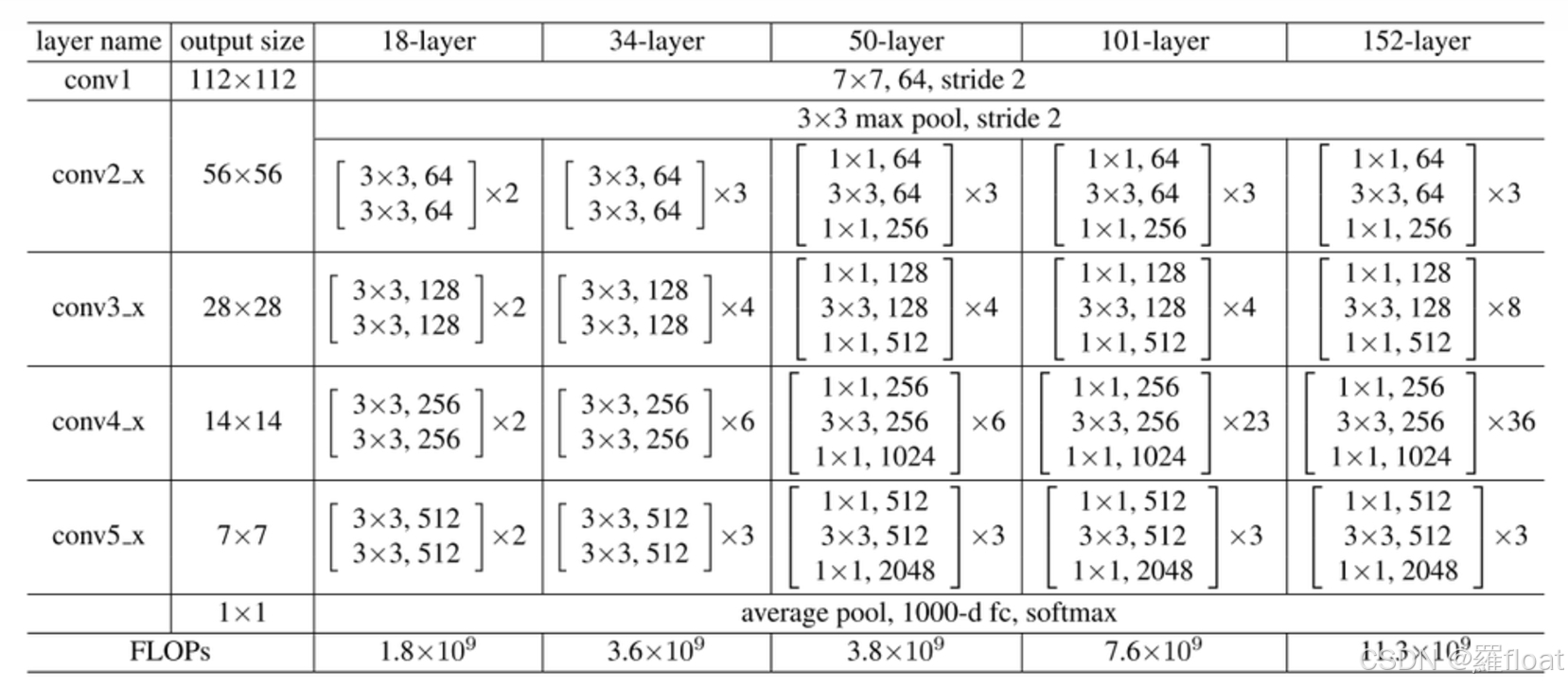

这里选用的是resnet50的结构, 为了能够顺利加载resnet50网络权重，因此，严格按照pytorch官方给的命名结构来写。

其中注意的是残差块的大小，左图是resnet18/34的残差块，右图是resnet50/101/152的残差块，这里如果当模型需要进行高和宽的压缩的时候，一般右图会有downsample操作。

2.2. RPN构建

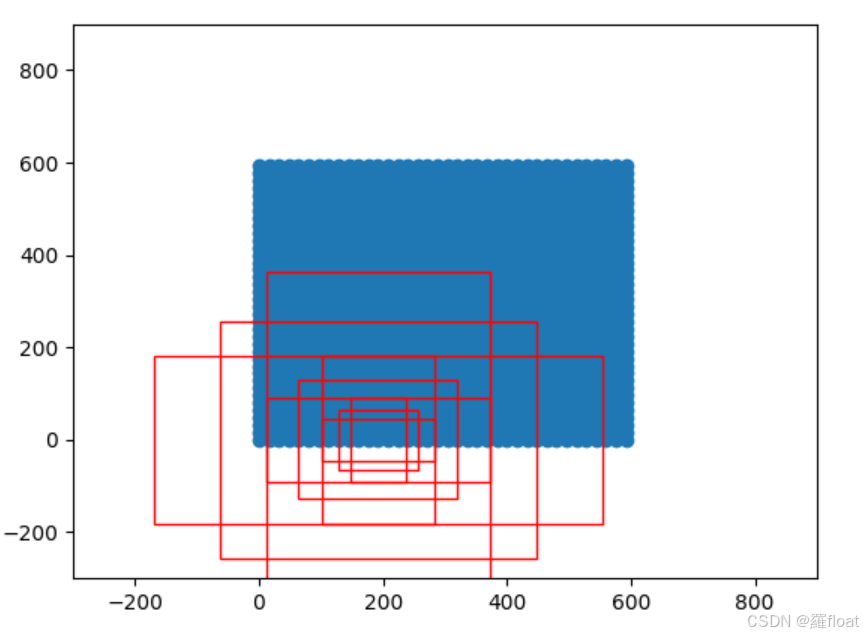

这里的RPN其实是建立在原图的基础上，在最后分割头的时候，会根据比例缩放到feature map上，所以为什么就有了大约在600*600的网格点出来。 每个网格点，都会得到9个先验框，组成一共12996个先验框，根据NMS在训练过程中，筛选出600个先验框出来。

这里讲解的文件是rpn.py：

• 1.先在实例化的时候，就初始化9个基础先验框。
• 2.从forwad()开始看，首先是根据backbone的feature map，经过简单的卷积操作，得到两条分支，分别是rpn_locs和rpn_scores，用于记录预测框的位置和对应的得分。与此同时，根据得分，筛选出有物体的预测框出来做准备。值得提及的是根据后来的代码查阅，发现，其实rpn_locs的最后一维4个参数分别代表目标偏移框的( Δ x
