AutoCAD自定义填充图样详细教程

        在cad绘图中有时候我们需要使用自定义图样去填充图纸，总的步骤来说分为三步：

一、绘制自定义图样并保存为块

        这里需要注意一点，绘画的图案必须是可以使用四边形（矩形阵列）密铺的，下面以蜂窝图案为例，

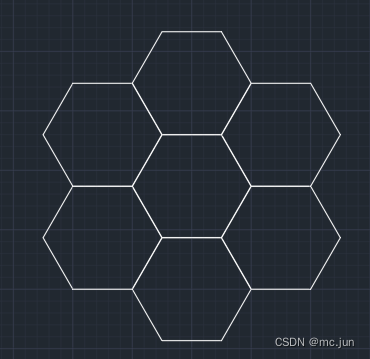

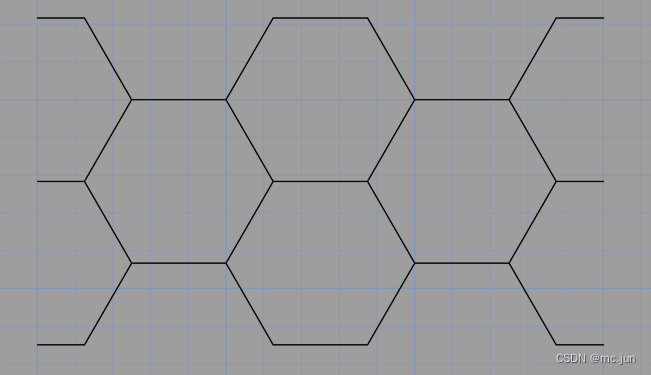

         如上图所示这种图样虽然可以密铺，但是不能以矩形整列方式密铺，故不是一个符合要求的填充图样，填充出来会出现空袭或层叠，蜂窝结构的正确图样应当绘制如下图所示

 这样以矩形阵列的方式可以重复得到完整的蜂窝图样。

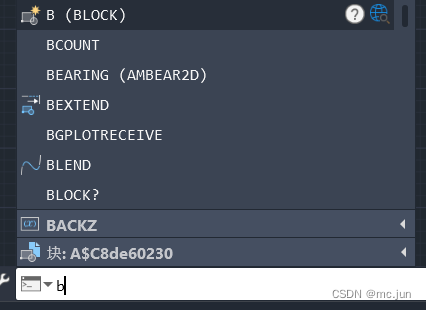

绘制完自定义图样后，我们需要将其保存为块，全选图样后在命令栏输入‘b’，会弹出block

打开BLOCK进入，为块命名并保存。后续如需要改动可以在【插入】-【块编辑器】里进行改动。

二、使用超级填充命令进行填充

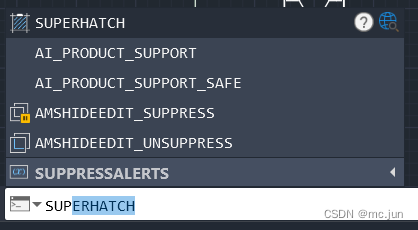

在命令栏输入‘sup’，得到提示SUPERHATCH命令,如果有弹出窗口，选取select exist，完整选取刚刚画在一旁已经定义为块的图样（一定要选取块哦，否则选取无效）

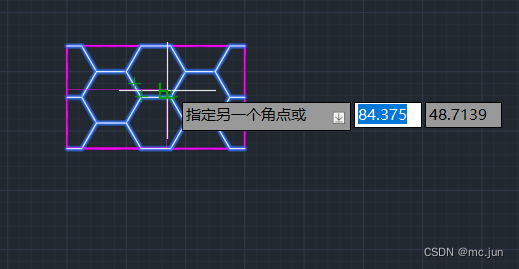

选取后按下空格，这时候它需要你指定对角，选取块的一个对角，再次空格确认，最后将鼠标移至需要填充的图形内部，点击后空格，完成填充。
