stl是一种常用的三角网格格式,但市面上许多软件如Abaqus并不支持直接读取网格文件,此时就需要涉及到转换,而市面上软件许多不支持stl直接转换为其他格式,或转换后出现各类问题,下面介绍用犀牛Rhino软件通过投影重建的方法将stl转换为其他格式的方法,有非常高的成功率和良好的兼容性。

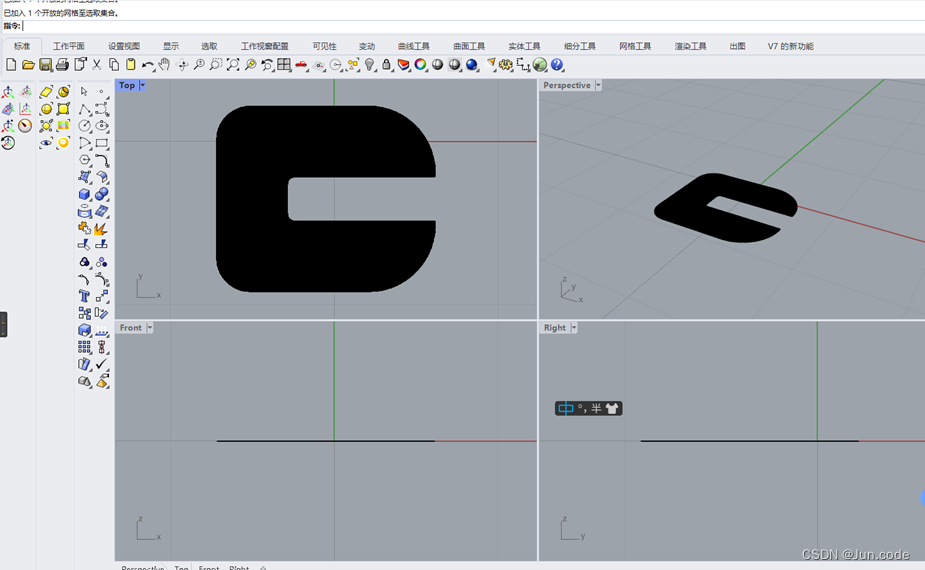

1.打开犀牛Rhino,通过“[文件]->[打开]->选择文件”打开要转化的2D stl文件。
2.观察哪个视窗中是自己所需要的投影面,如上图中需要的是“Top”视窗中的投影面,因此点击选中top视窗中实体,变黄为选中。

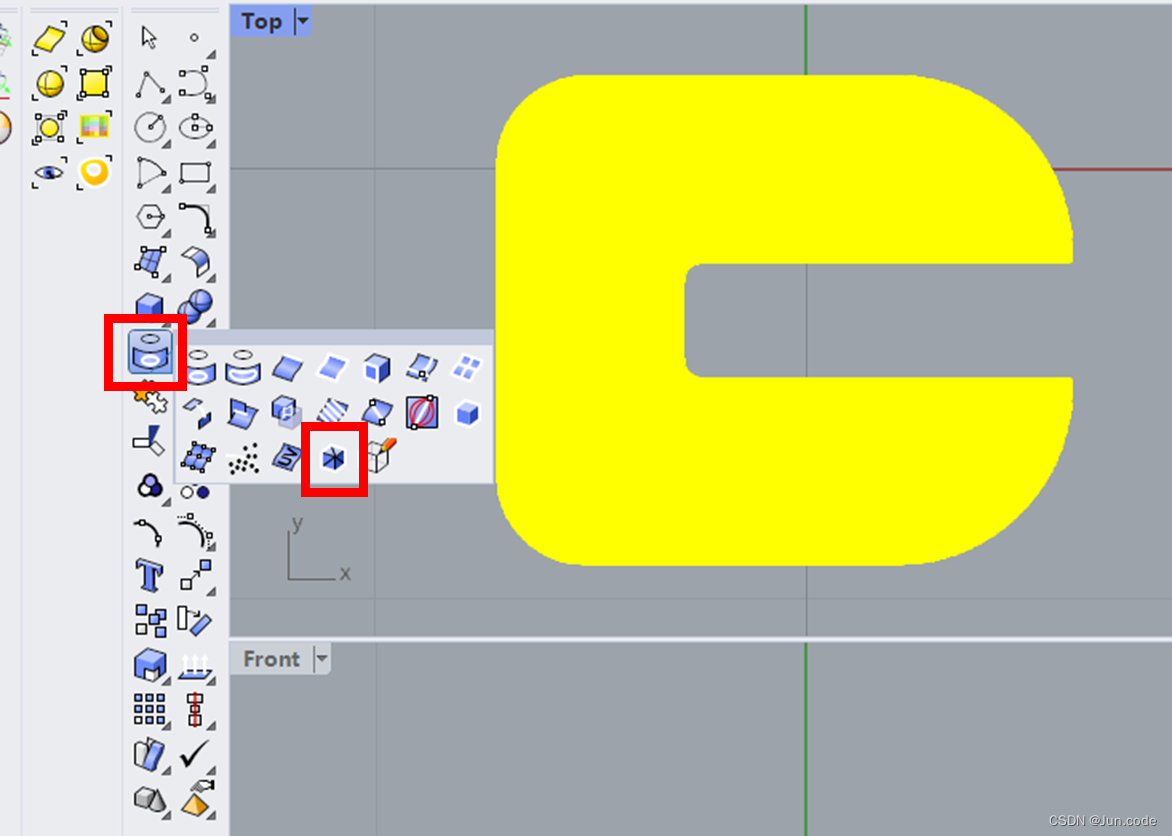

3.选择左侧工具栏中的轮廓投影,并等待

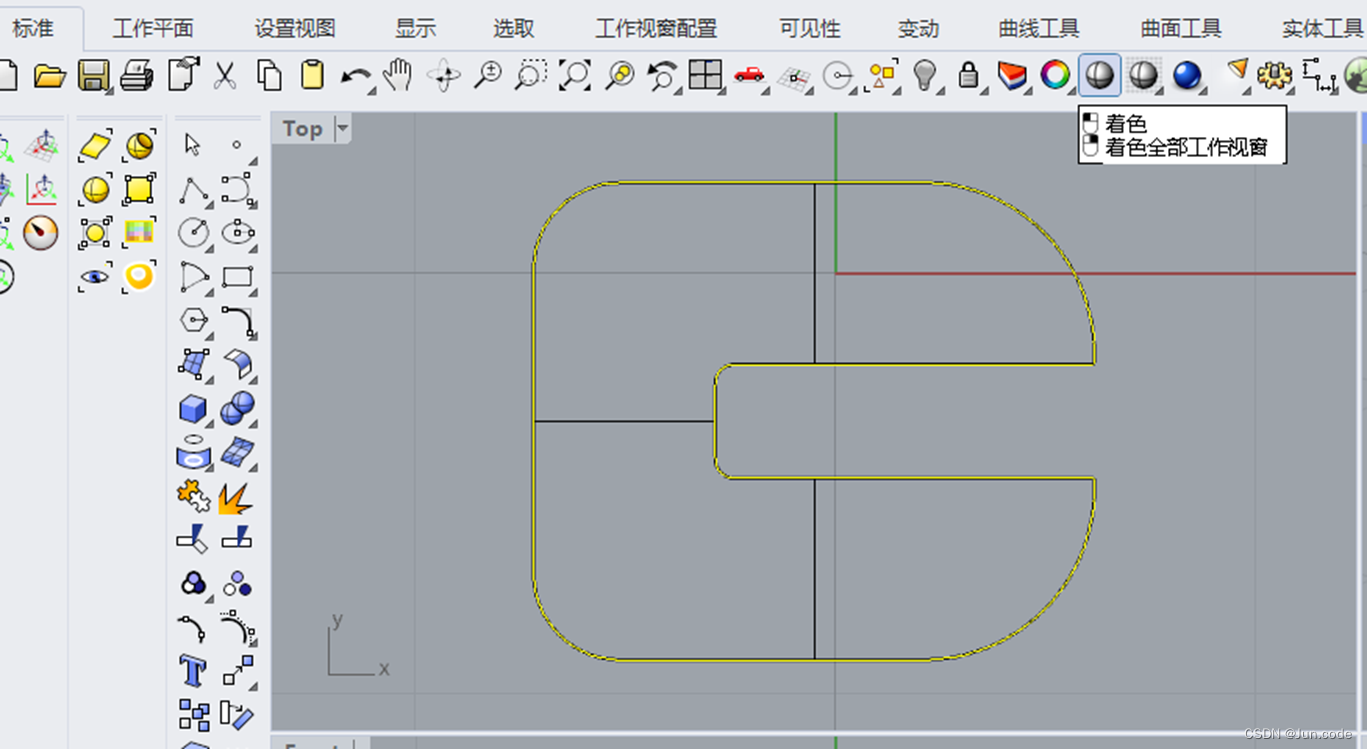

4.轮廓投影x完成后,显示为黄色边缘被选中。

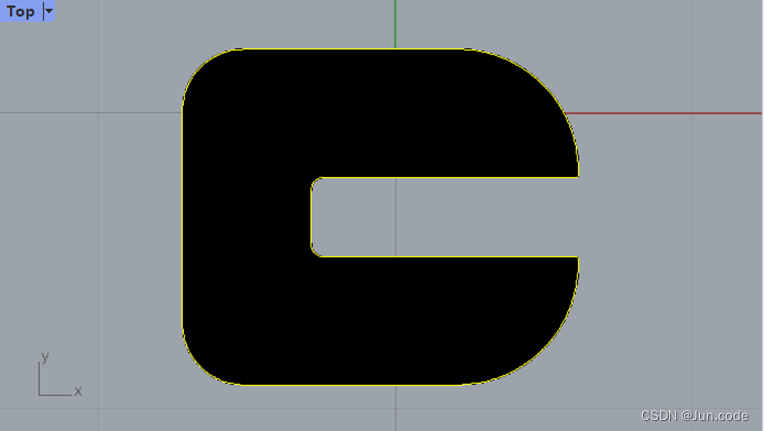

5.此时我们只需要保留轮廓,因此选中黑色实体部分,点击Delet删除

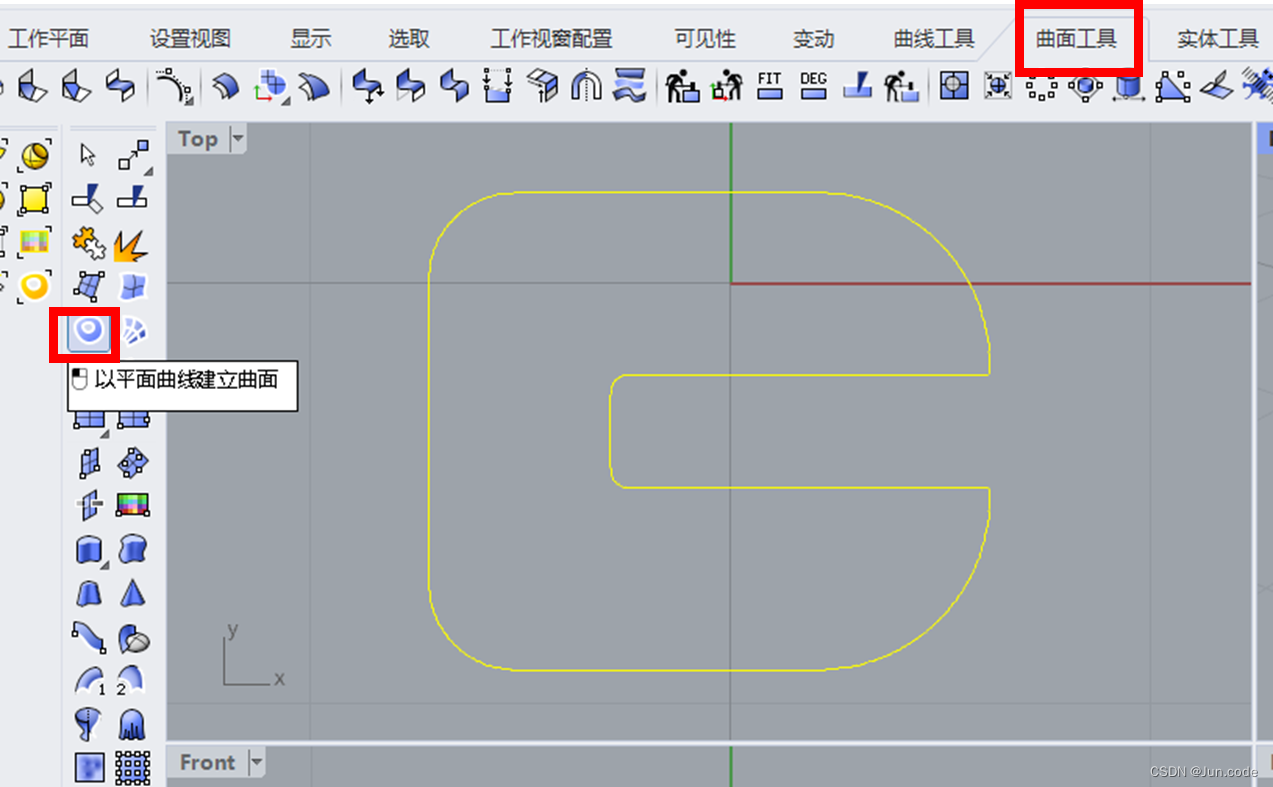

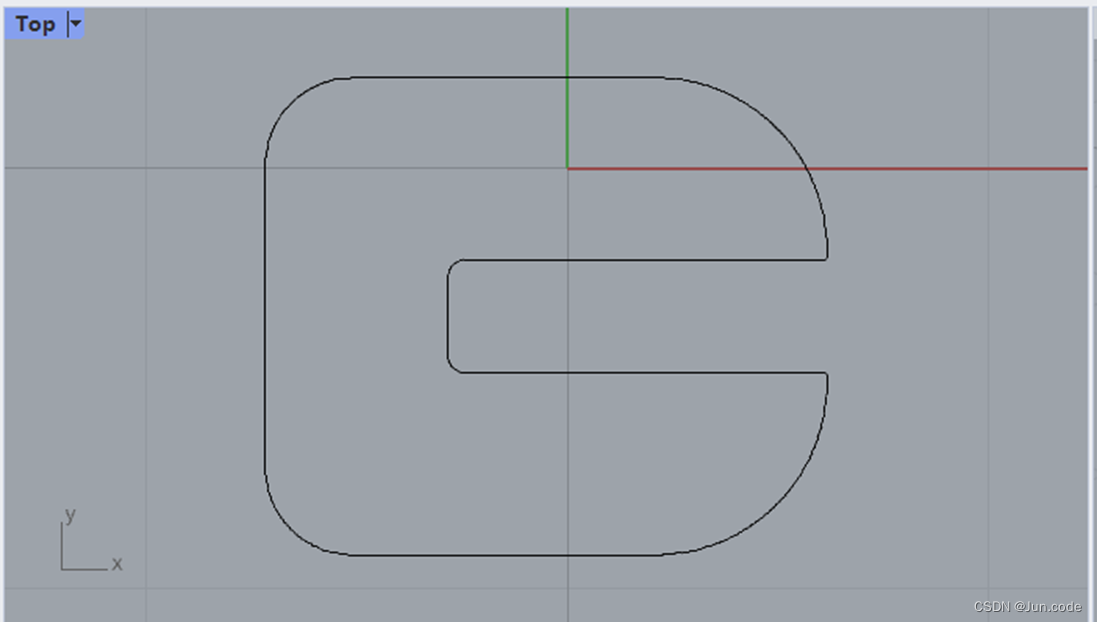

6.此时只剩黑色轮廓,接下来需要将轮廓重划分为实体。选中曲面工具,左侧[以平面曲线建立曲面]。

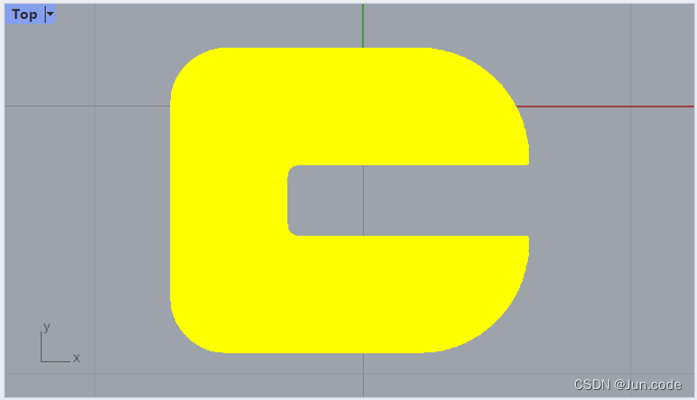

7.填充完毕后模型中间会出现黑色填充线。此时可通过改变着色渲染模式检查是否填充正确,如正确,实体部分会变为灰色。

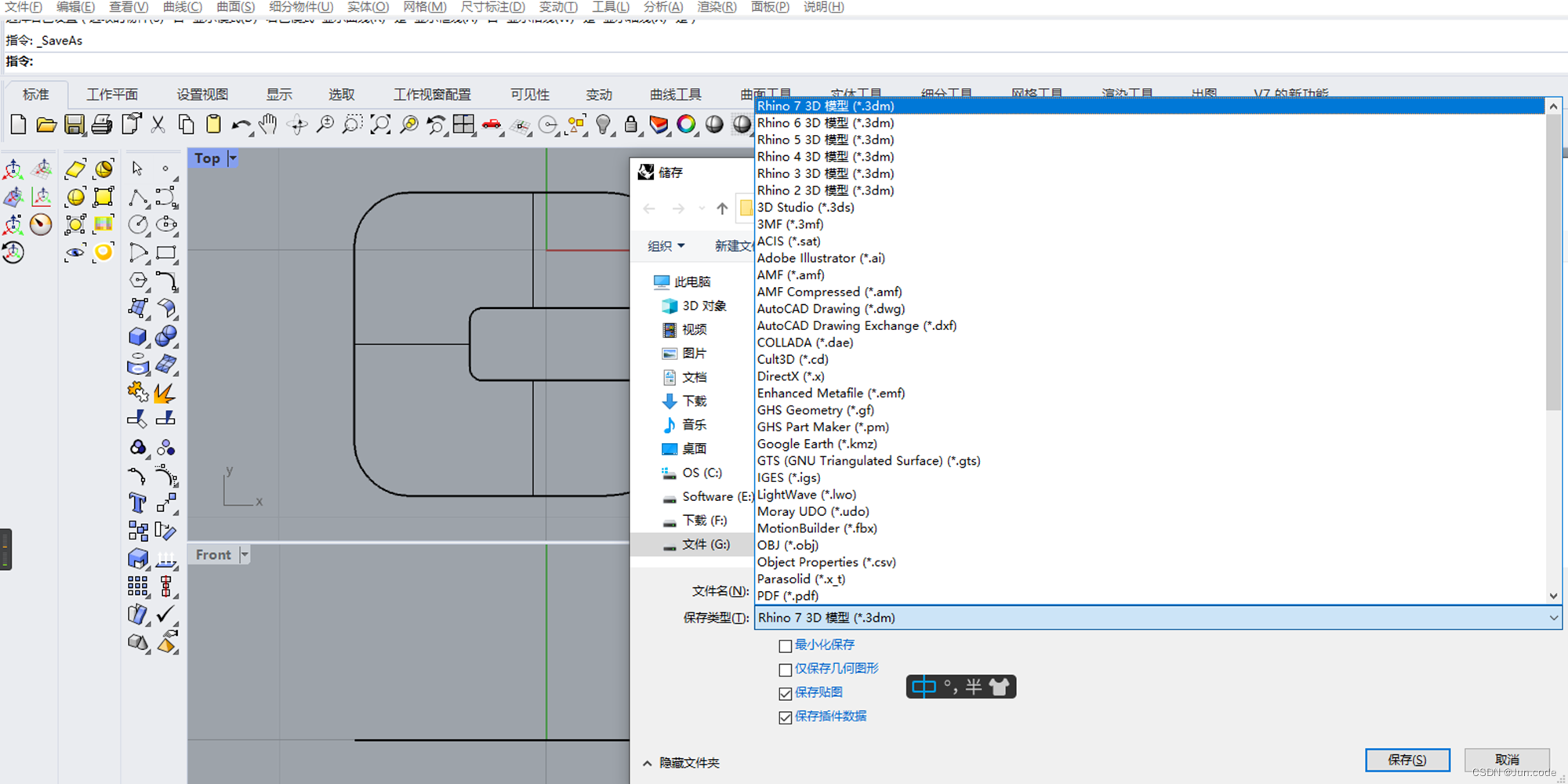

8.检查完毕后,可以通过[文件]->[另存为]导出文件,这里建议如果是导入到Abaqus进行分析的话,选为SAT文件效果较好。
这一操作过程中可能遇到的问题有重复投影导致曲线重复或投影曲线不闭合等特殊情况,可以留言或私信咨询。
