本文介绍了如何在AutoCAD中添加自定义填充图案。通过点击右键选择"选项"，然后添加图案文件的位置，可以成功将新图案加入到填充列表中。在使用'H'填充命令并选择内部点后，新图案会出现在列表中，可用于矩形填充，并可调整合适比例。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在原有的填充图案列表中，添加自定义的填充图案。

执行方式

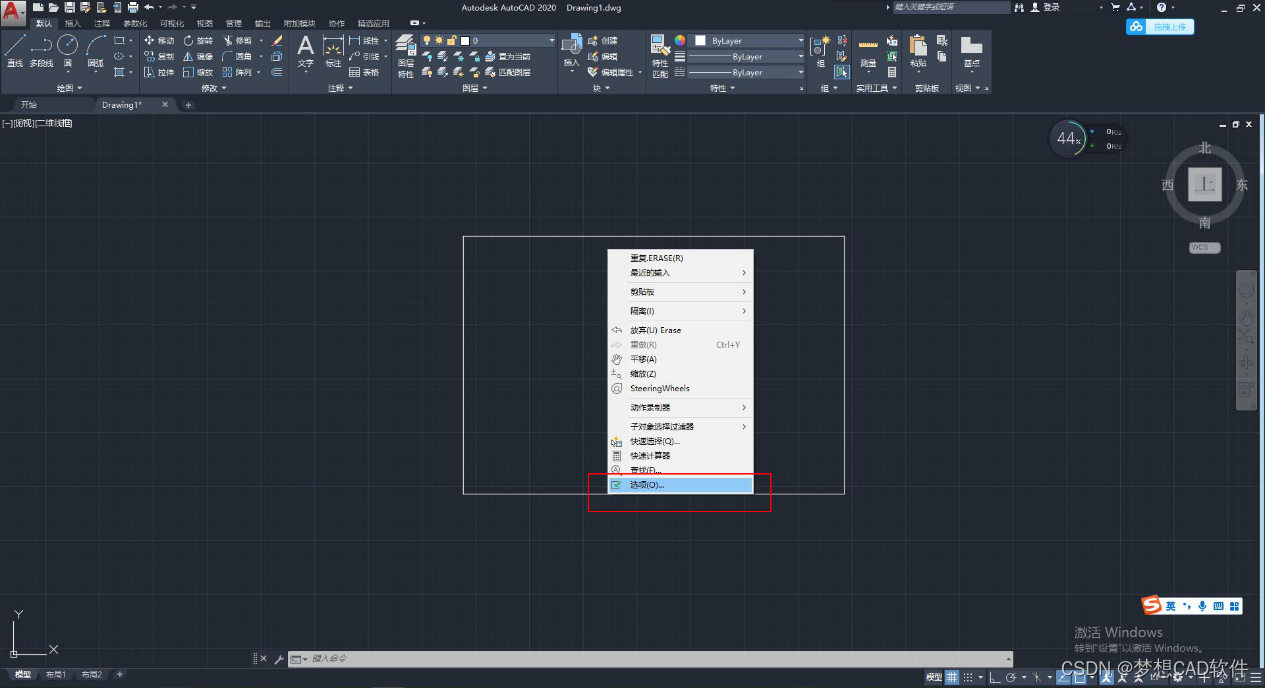

进入AutoCAD界面，点击鼠标右键，选择“选项”：

AUTOCAD——添加自定义填充图案

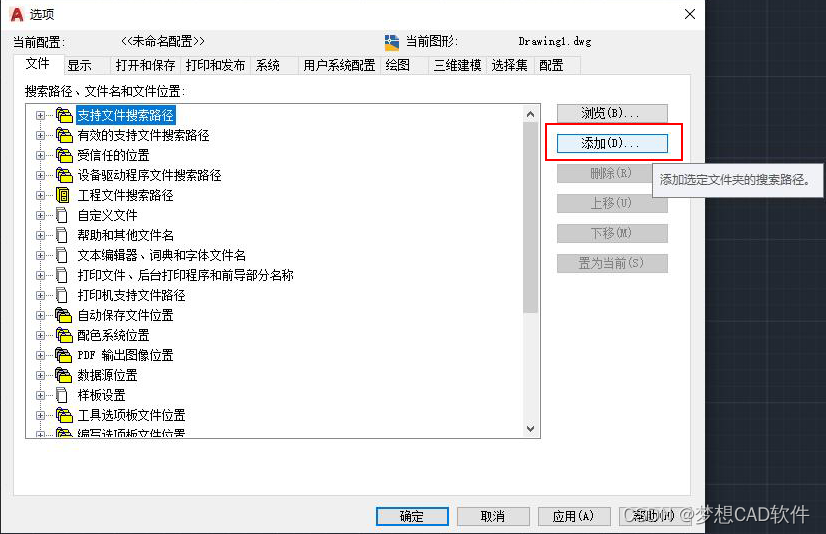

进入“选项”面板，选择“添加”。

AUTOCAD——添加自定义填充图案

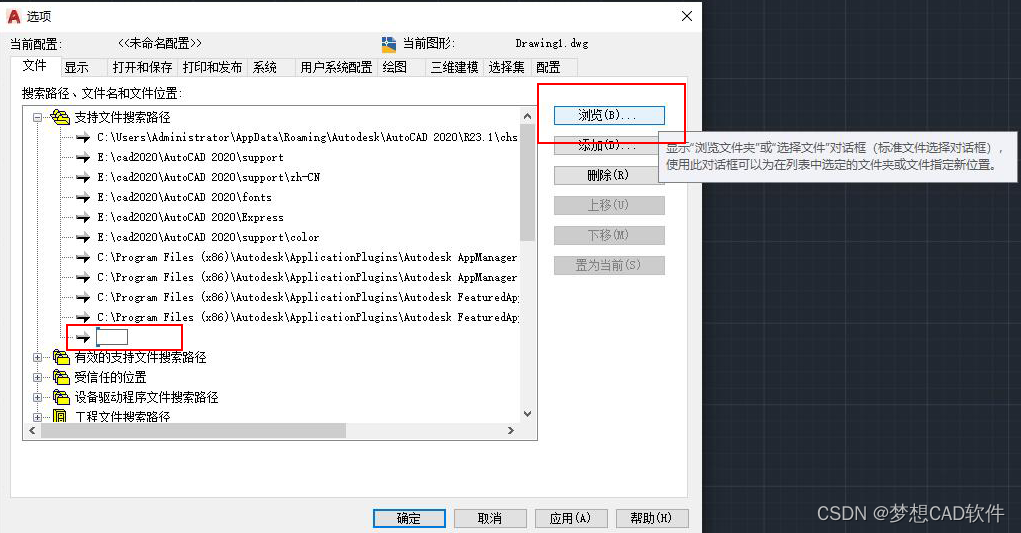

选择“浏览”，选择填充图案文件所在的文件夹位置。

AUTOCAD——添加自定义填充图案

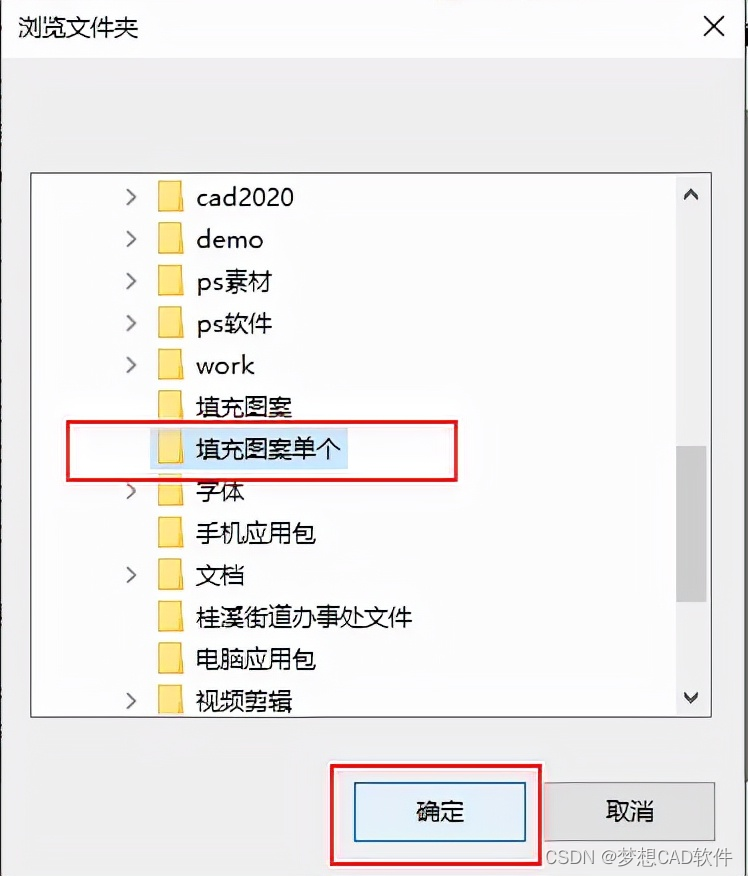

弹出“浏览文件夹”界面，选择文件夹后，点击确定。

AUTOCAD——添加自定义填充图案

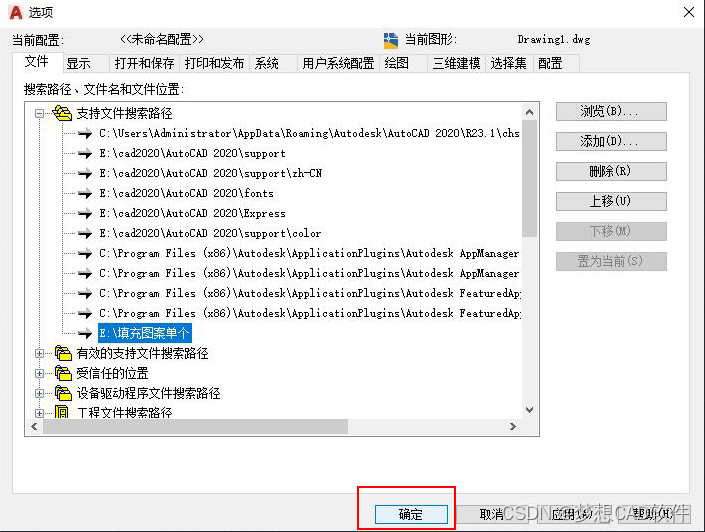

点击确定后，则填充图案添加成功。

AUTOCAD——添加自定义填充图案

输入“H”填充命令，再按空格键，出现提示“拾取内部点”，鼠标左键点击画好的矩形内部。
