Altium Designer的各种疑难杂症和小技巧

本文详细介绍了如何使用AltiumDesigner进行设置的导入与导出,以便于更换电脑时快速恢复工作环境。同时,还提供了导入CAD图(DWG格式)作为PCB板框的具体步骤,包括单位换算比例设置等关键信息。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

小技巧

导入和导出当前设置的内容

  1. Altium Designer软件是可以导入和导出当前设置的内容,这样就方便我们在换新电脑的时候直接导入之前电脑的旧设置,不用再次繁琐的去设置,下面就讲一讲导入和导出设置的方法。

导入设置

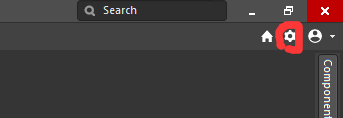

  1. 打开AD,点击设置图标:
    在这里插入图片描述

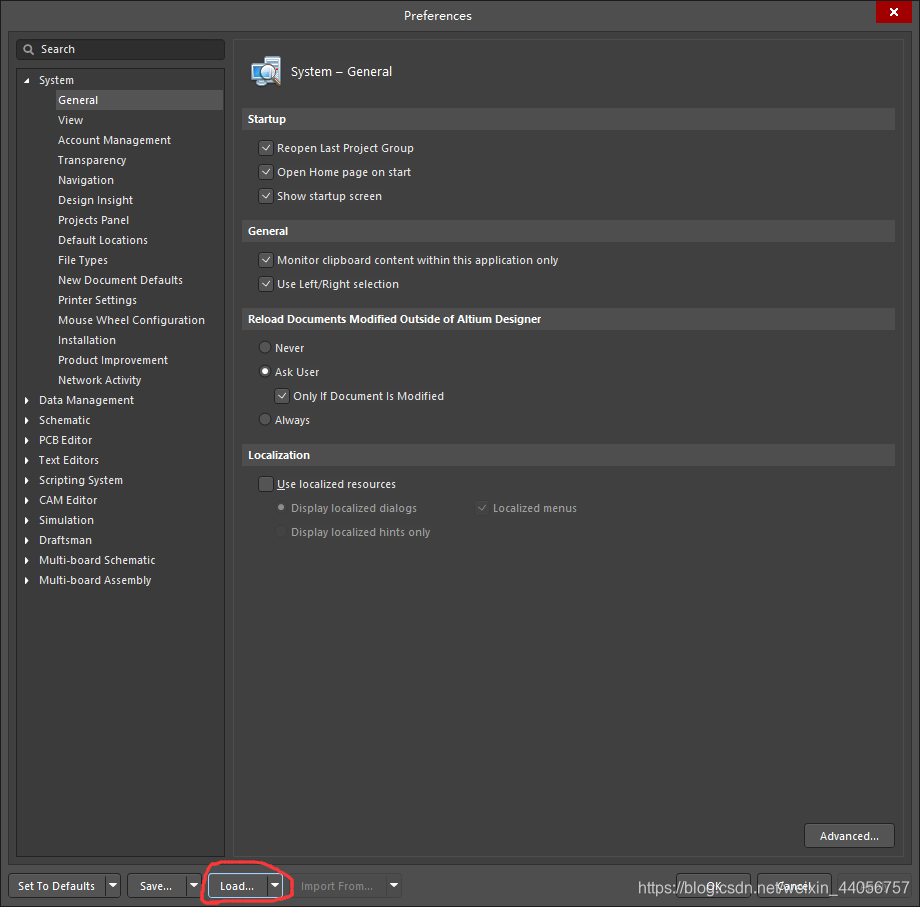

  2. 在打开的设置中点击Load:
    在这里插入图片描述

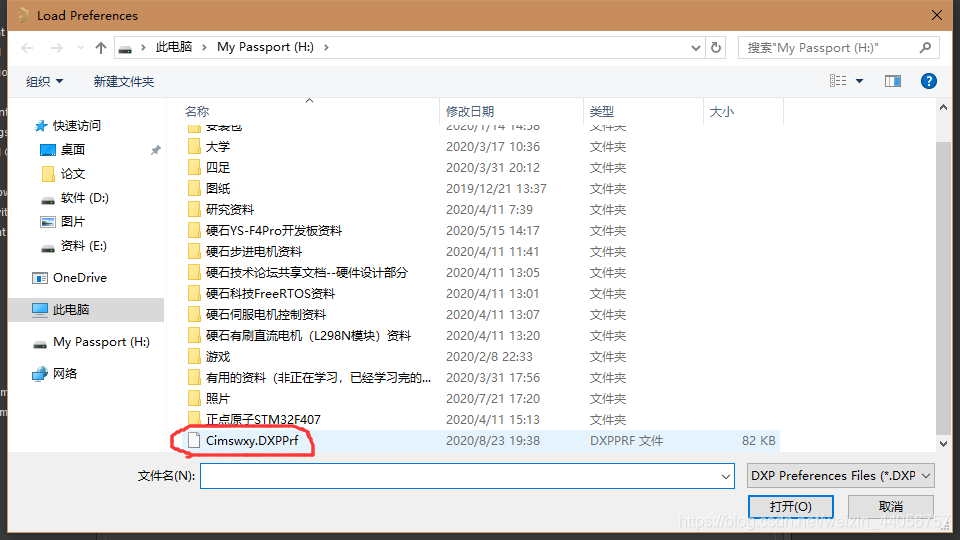

  3. 选中你之前导出的AD的设置文件,后缀名为DXPPrf的文件,并点击打开:
    在这里插入图片描述

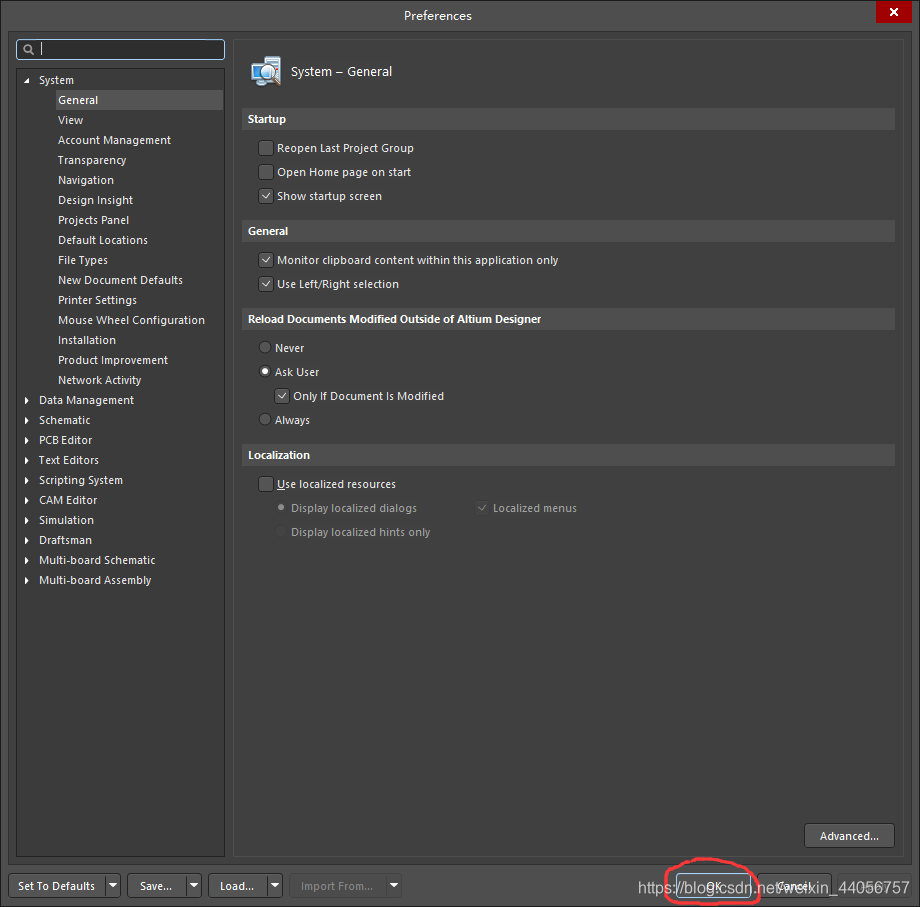

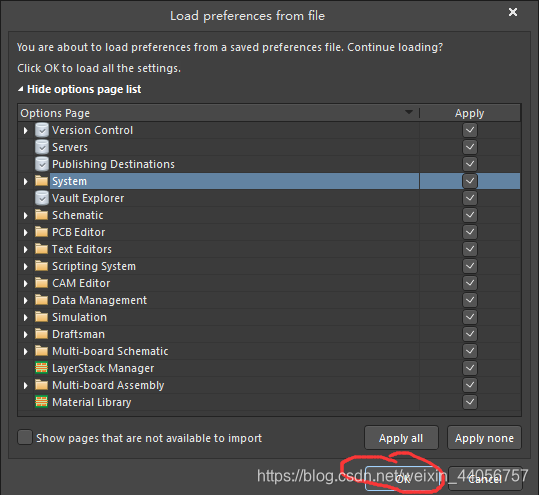

  4. 点击OK,应用所选择的设置:
    在这里插入图片描述

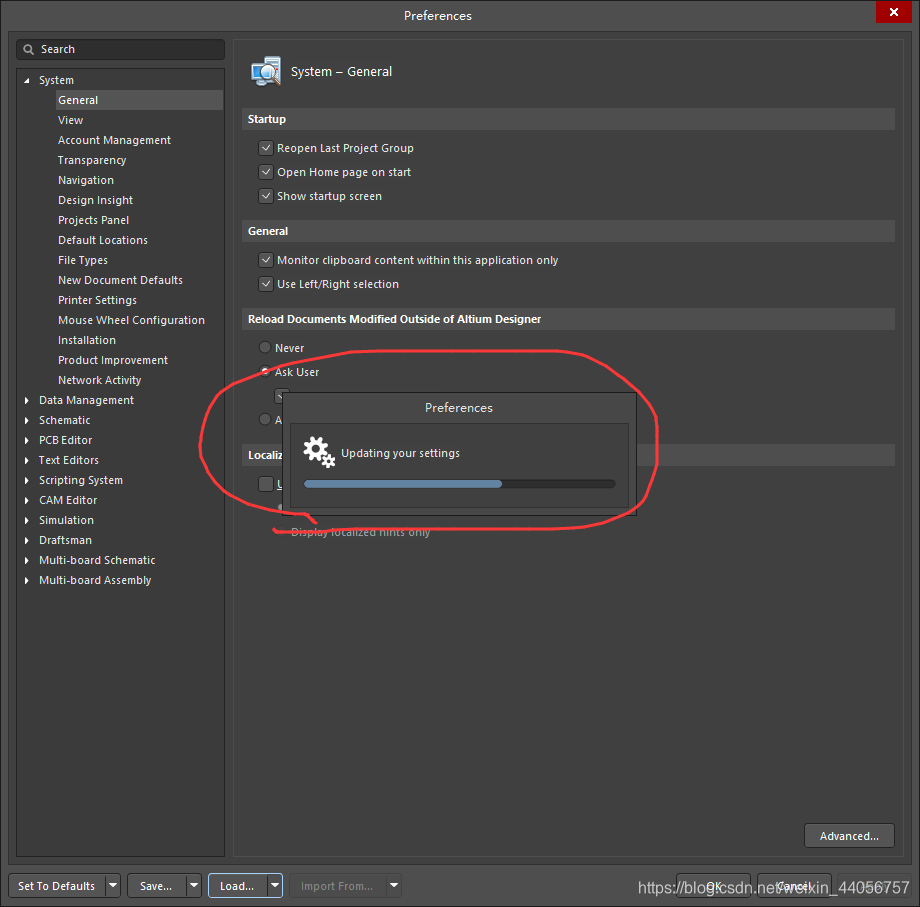

  5. 等待进度条跑完进度:
    在这里插入图片描述

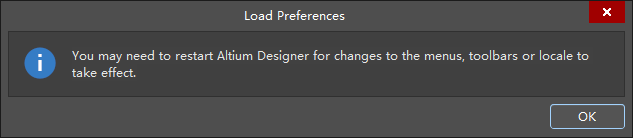

  6. 根据提示说你可能需要重启软件来改变设置:
    在这里插入图片描述
  7. 点击确定,并且重启软件,就能完成设置的修改:
    在这里插入图片描述

导出设置

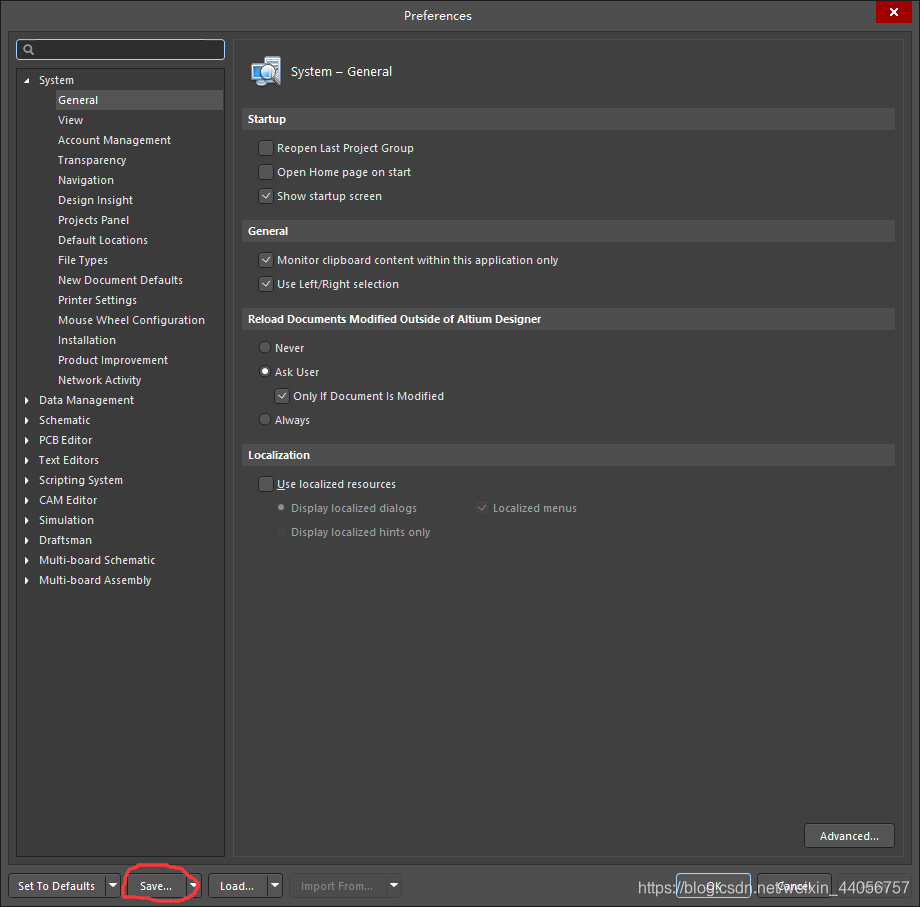

  1. 点击Save:
    在这里插入图片描述

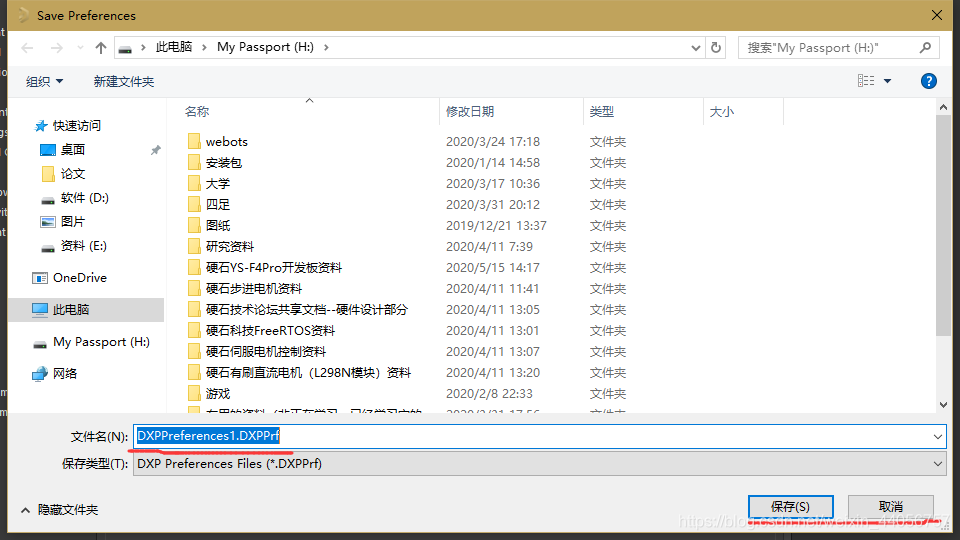

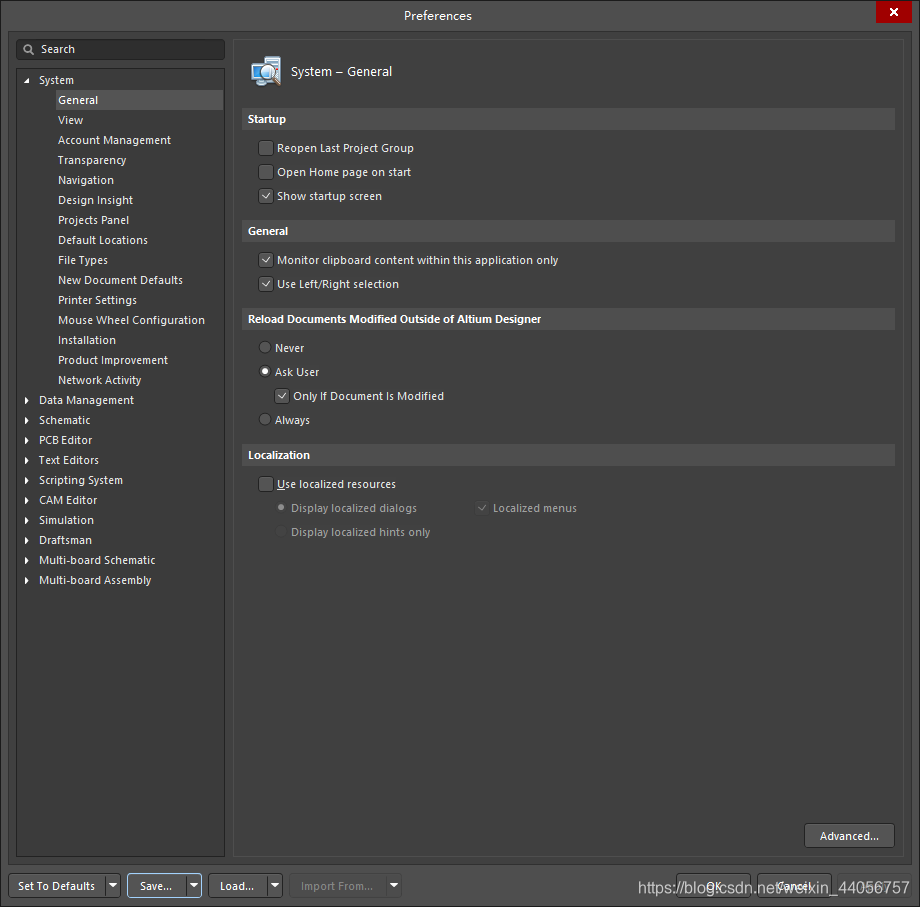

  2. 在弹出来的弹窗中,修改好文章名后点击保存:
    在这里插入图片描述
  3. 等待进度跑完后就成功导出了设置文件,点击OK退出设置就可以了:
    在这里插入图片描述

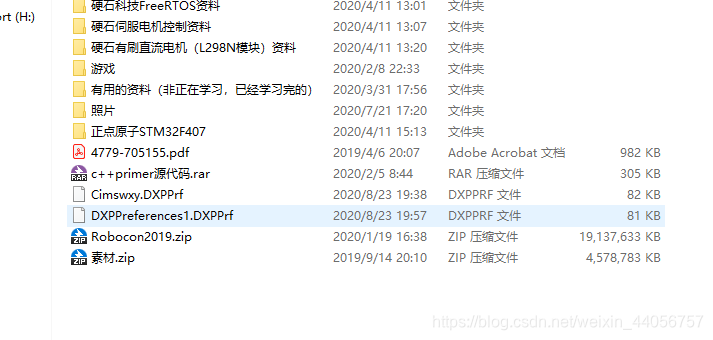

  4. 如图所示,这就是导出的设置文件:
    在这里插入图片描述

导入CAD图(DWG格式)作为PCB板框的方法

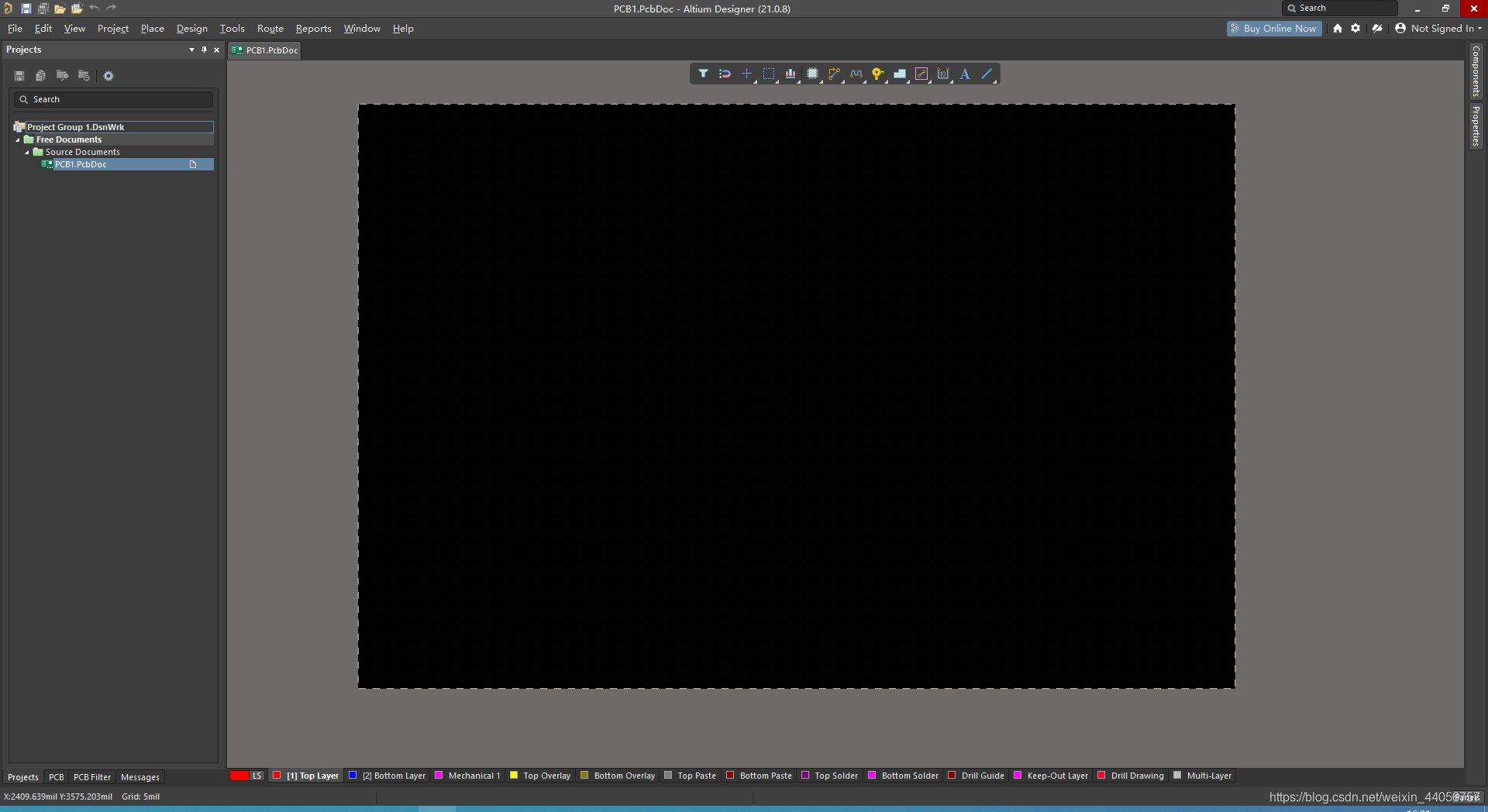

  1. 用Altium Designer 2021软件打开任意一个PCB图(笔者这里打开的是空白的):
    在这里插入图片描述

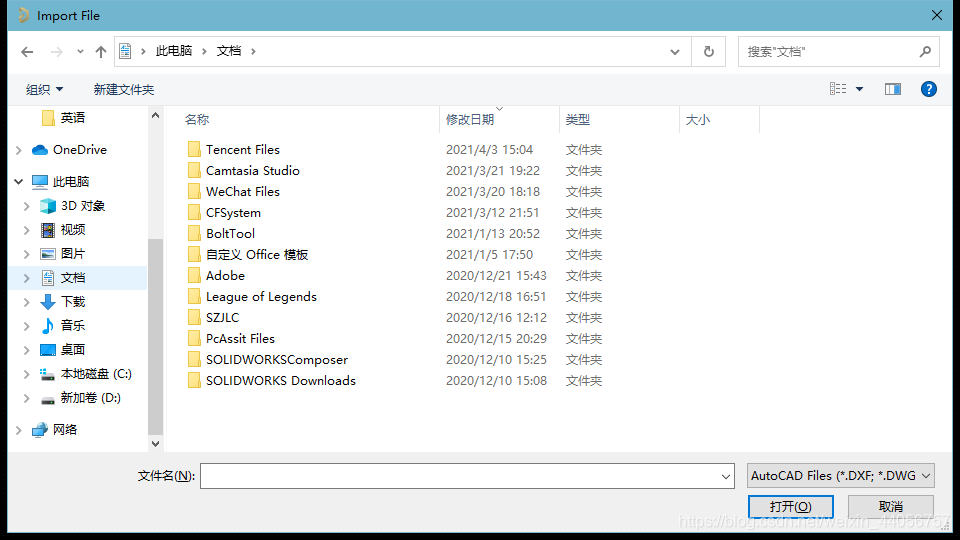

  2. 依次点击File-Import-DXF/DWG,打开如下图所示的对话框,这里因为我的AD软件是英文版的,所以显示的是英文单词,如果是中文版的对应的点击顺序就是文件-导入-DXF/DWG。选择你要导入的DXF/DWG文件然后点击打开:
    在这里插入图片描述
  3. 选择作为元素导入和模型,并且需要注意单位是什么,同时需要设置CAD里的单位和ad里的单位的换算比例,设置完后点击确认:
    在这里插入图片描述

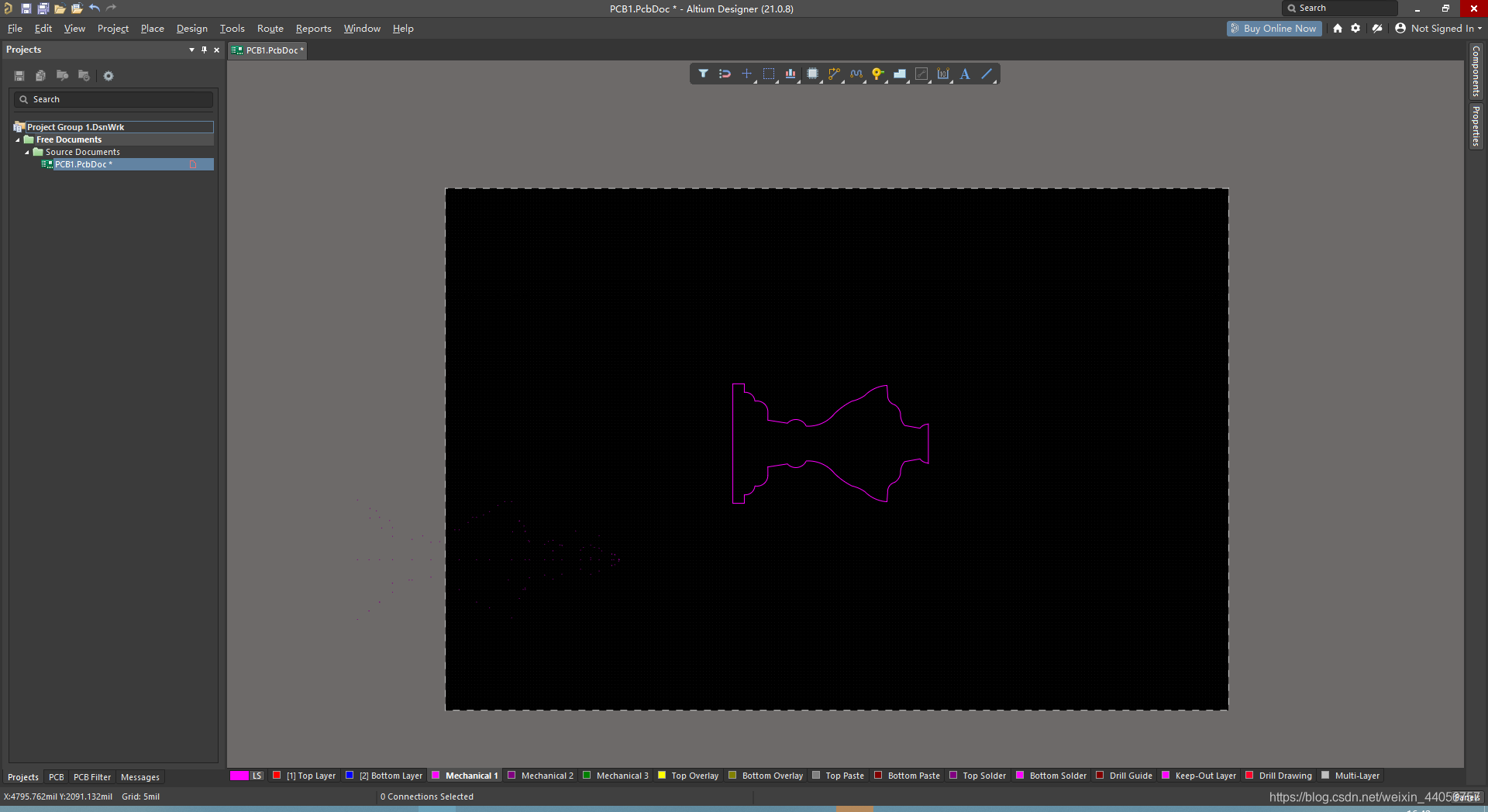

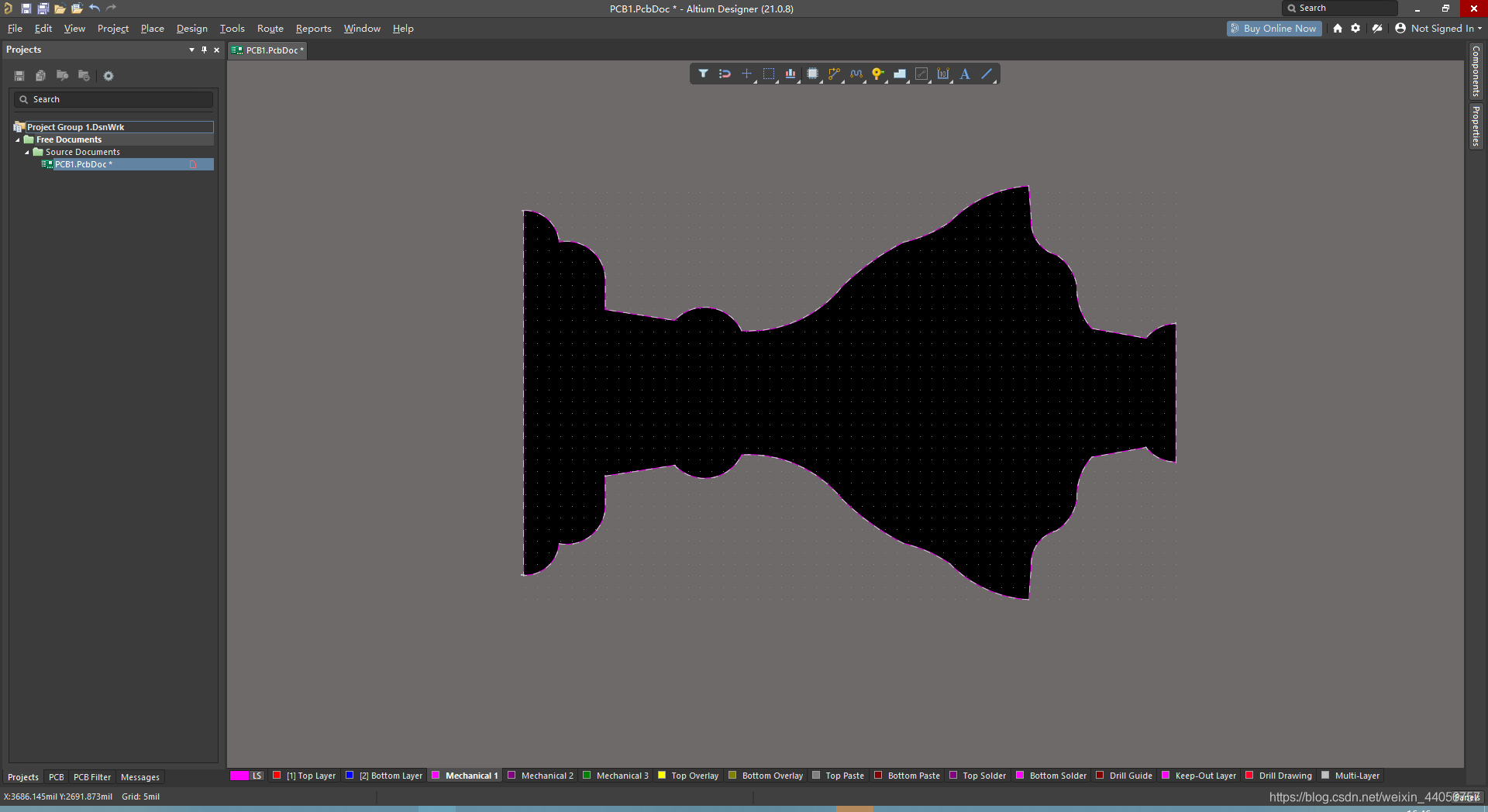

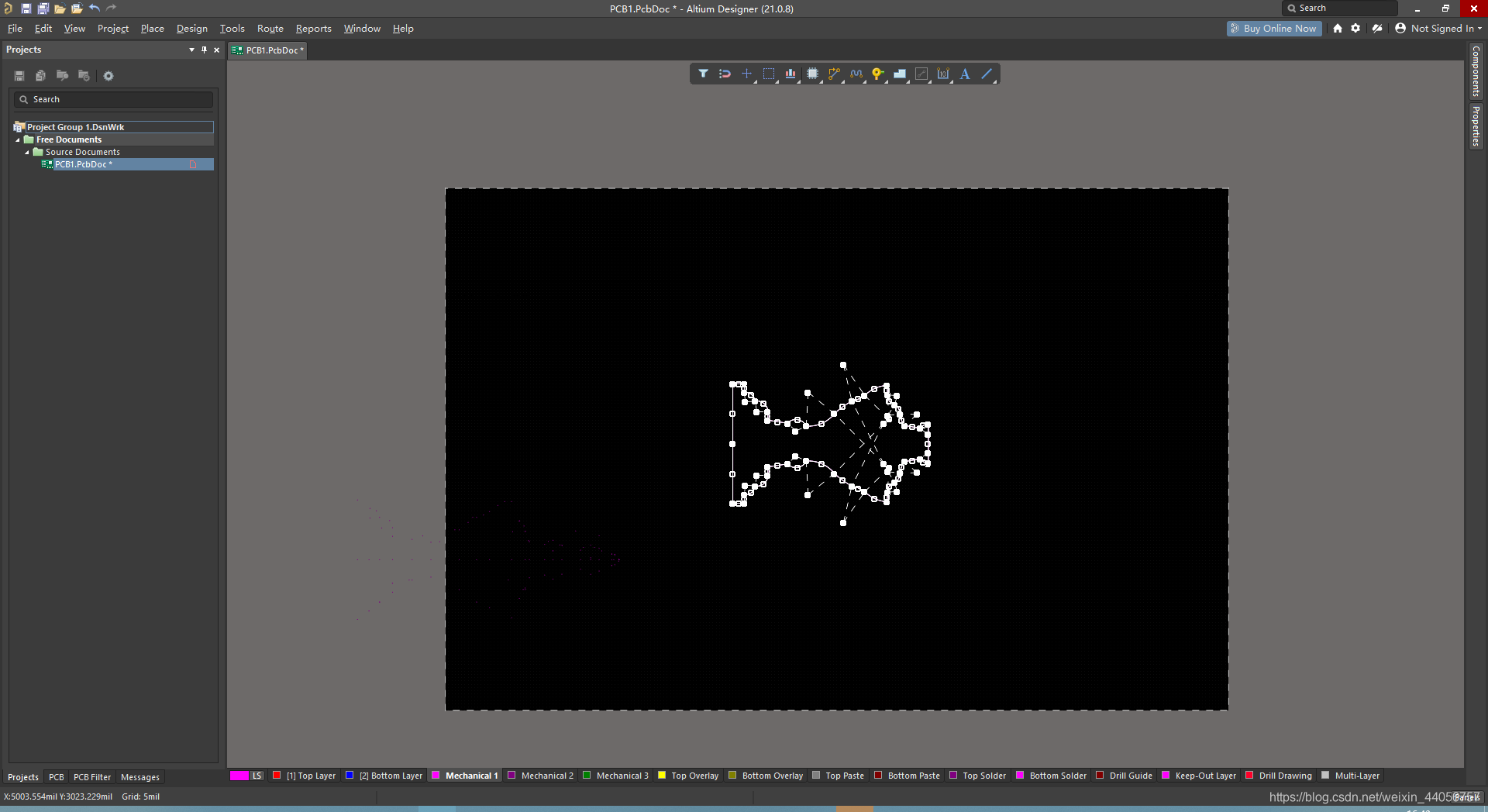

  4. 导入完成后的样子如图所示,选中一条线然后按Tab键就可以全部选中这些线,然后按快捷键D+S+D即可将板框变成导入的CAD图的样式:
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
