AD_PCB生产文件-输出

---

🔗 视频教程

---

0> 输出目录

🔗 《嘉立创教程》

---

1> 位图

Step 1>

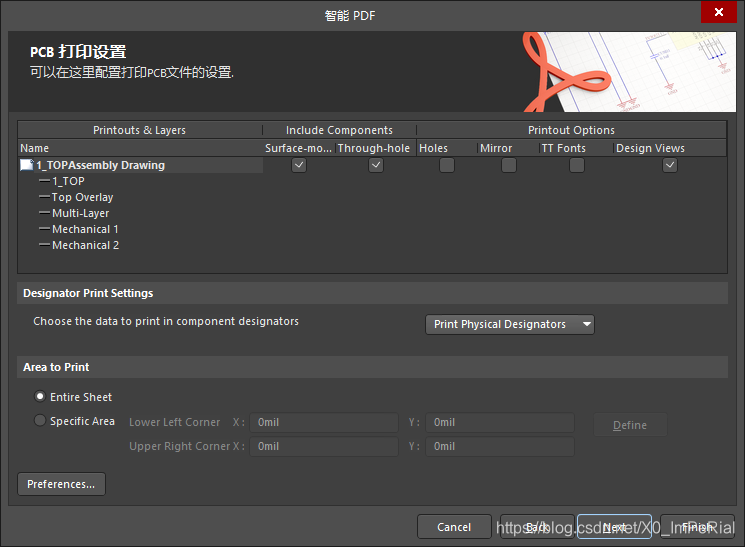

【文件】 -> 【智能PDF】

Step 2> 参数设置

[右击]->[Create Assembly Drawings]，进行编辑修改

2> Gerber文件

Step 1>

【文件】 -> 【制造输出】->【Gerber Files】

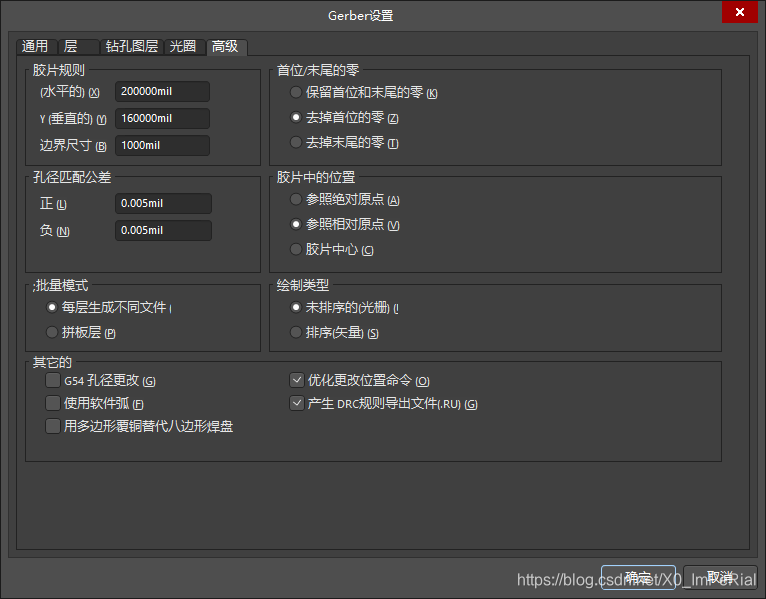

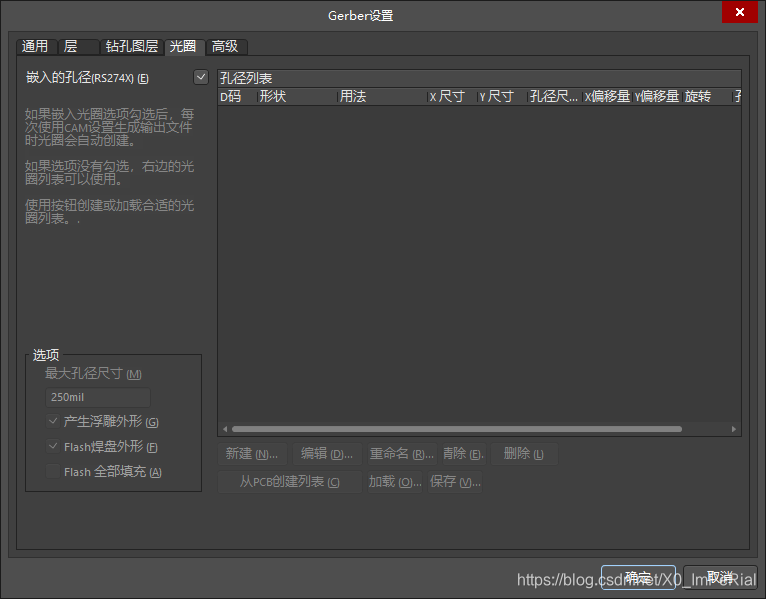

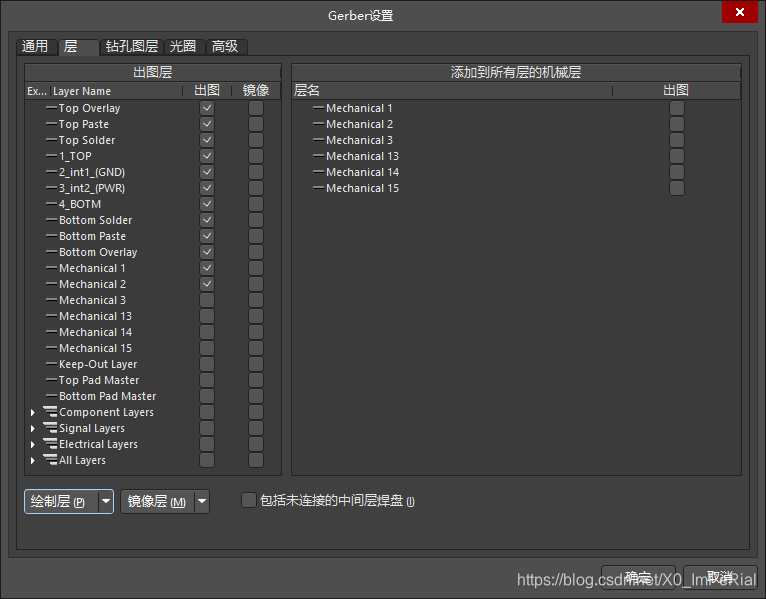

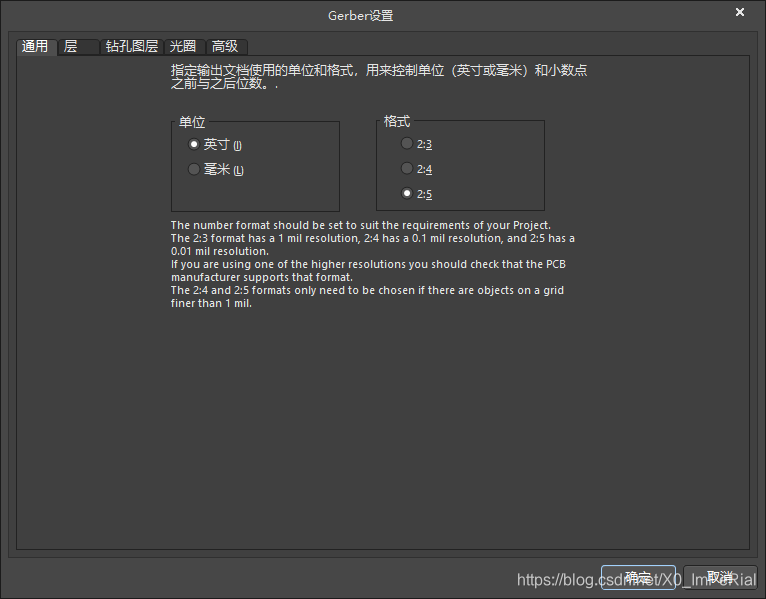

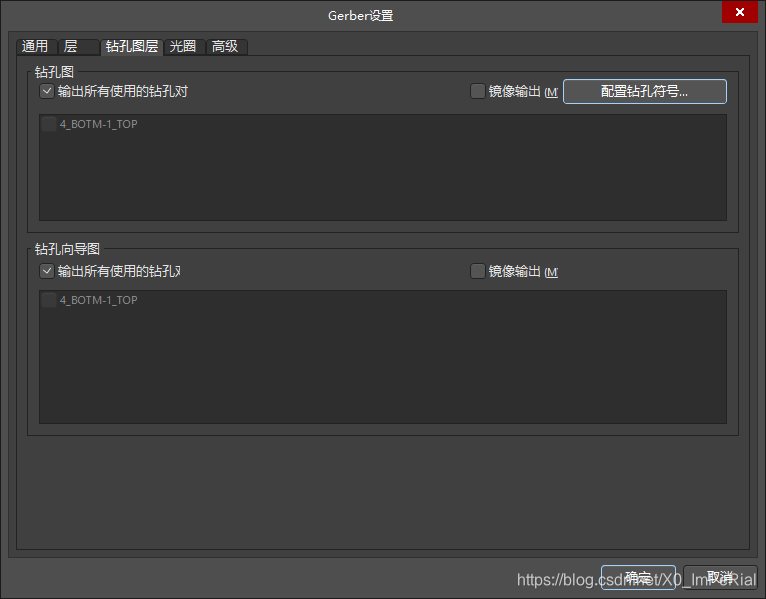

Step 2> Gerber设置

---

---

---

---

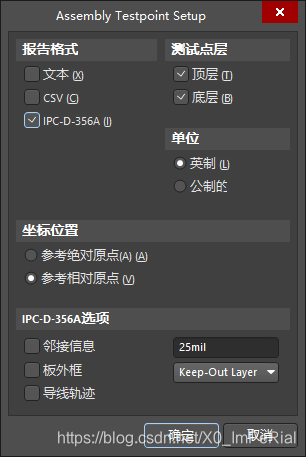

3> IPC网表

Step 1>

【文件】 -> 【装配输出】->【Test Point Report】

Step 2> 参数设置

---

4> 钻孔文件

Step 1>

【文件】 -> 【制造输出】->【NC Drill Files】

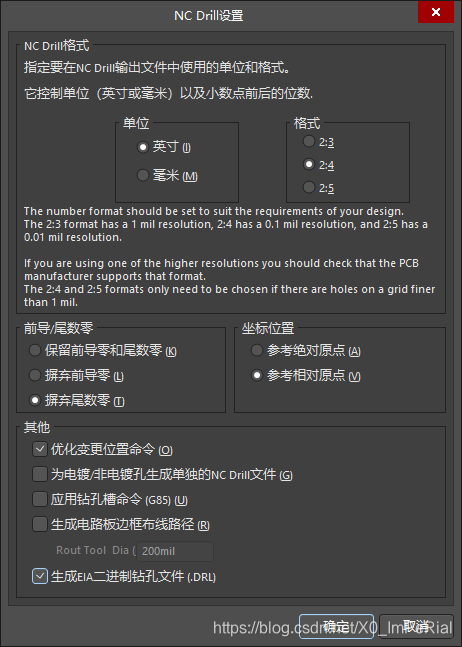

Step 2> NC Drill设置

---

---

5>坐标文件

Step 1>

【文件】 -> 【装配输出】->【Generates pick and place files】

Step 2> 参数设置

---

---

6>BOM表

Step 1>

【报告（R）】 -> 【Bill of Materials】

Step 2> 参数设置

模板：

序号	编码	名称	规格	封装	数量	单位	位号	备注

输出文件时先输出BOM，排查原理图错误；

---

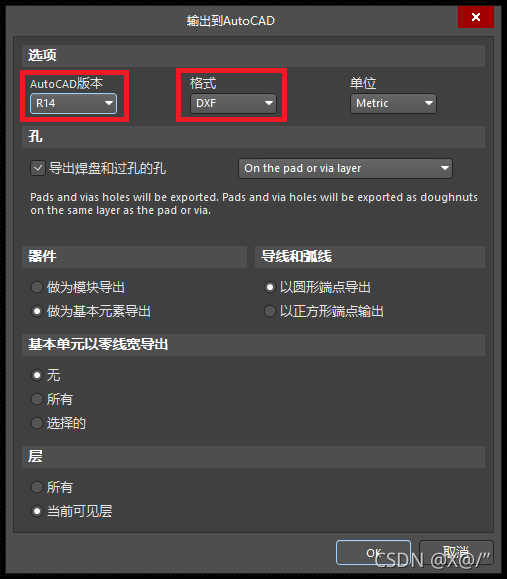

7> DXF结构文件

切换到PCB编辑器 -> 【文件】-> 【导出】-> 【DXF/DWG】

---

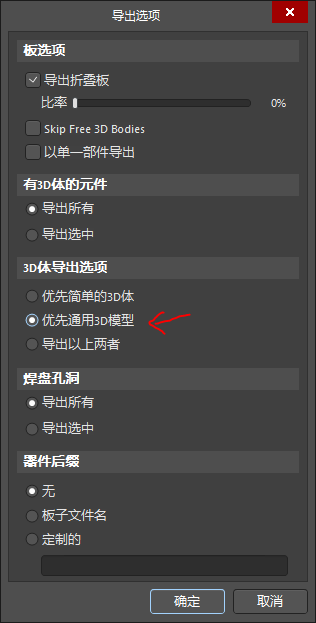

8> 3D STEP

---

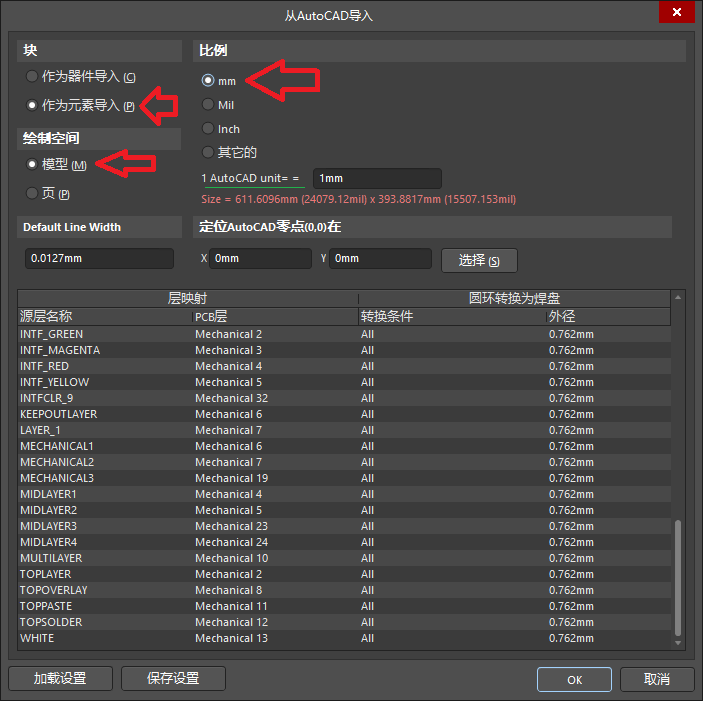

9> 2D文件导入

注意比例：mm
