STM32 MCUISP下载 开始连接...401, 接收到: 芯片超时无应答，无法连接

最新推荐文章于 2024-04-24 10:07:10 发布
最新推荐文章于 2024-04-24 10:07:10 发布
阅读量3.9k 收藏 13
点赞数 4
分类专栏： stm32 文章标签： stm32 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44057803/article/details/128820223
版权

问题描述

在这里插入图片描述

常用解决方法

1确保板子的BO.B1是接地的
2确保开发板的PA9,PA10跳线帽是默认的与CH340的两个引脚相连(发货的时候默认就连上)
3确保已经安装好了CH340驱动，
4)MCUISP 注意左下方:“DTR 低电平复位，RTS高电平进bootloader同时注意，usb线连接板子下方的usb-232口，而不是左侧的。
5波特率对于M4开发板，请选择76800，其他跟下图一样即可。

下面是我个人遇到的问题

板子上的ST-LINK没有拔下来，我就是没拔下来，导致无法连结。即使ST-LINK的USB接口没有插到电脑上也不行

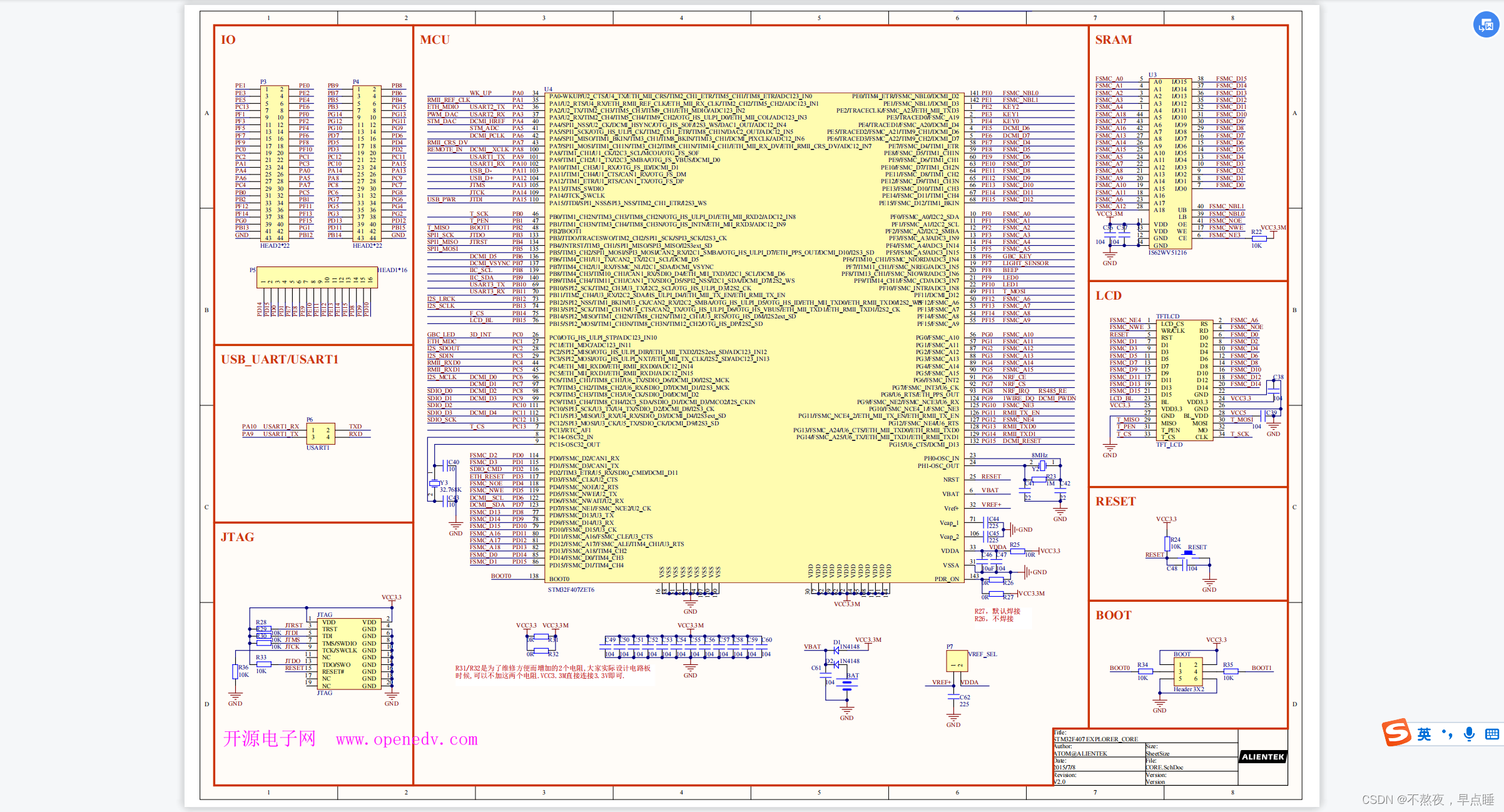

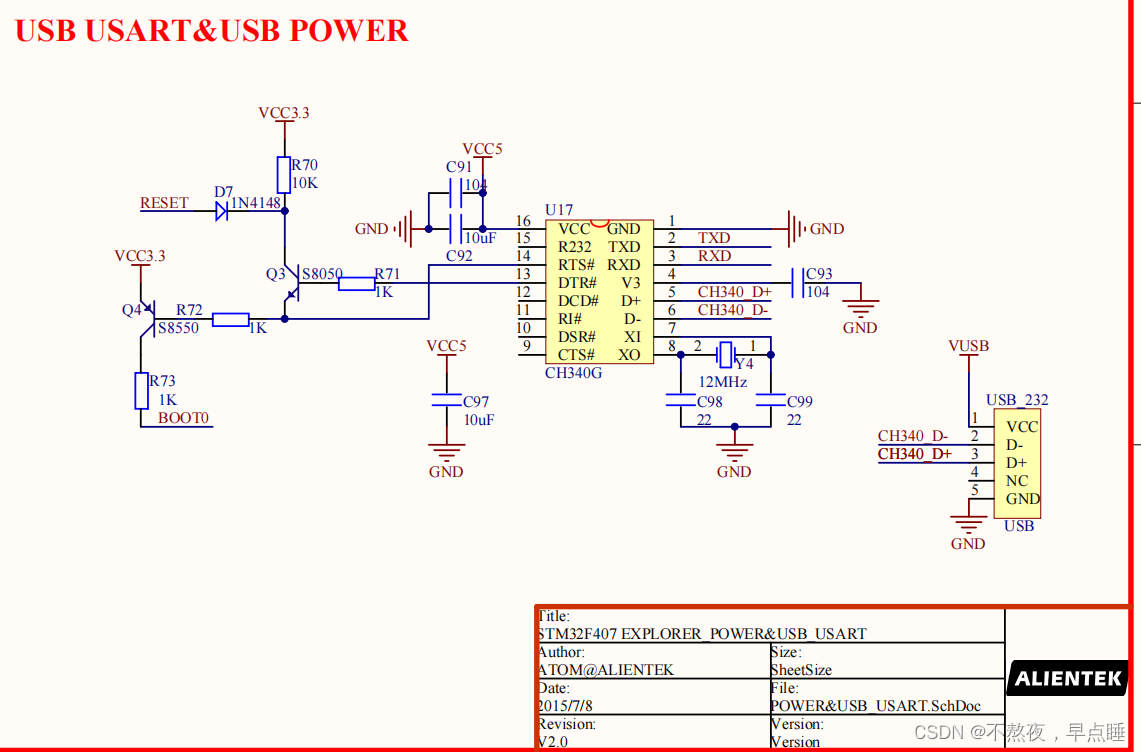

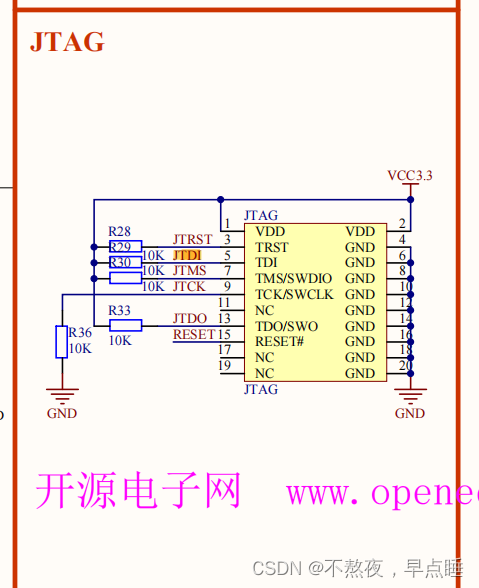

我对比下USB_232和JTAG的电路图，也没明白其中的道理
请添加图片描述
请添加图片描述
在这里插入图片描述

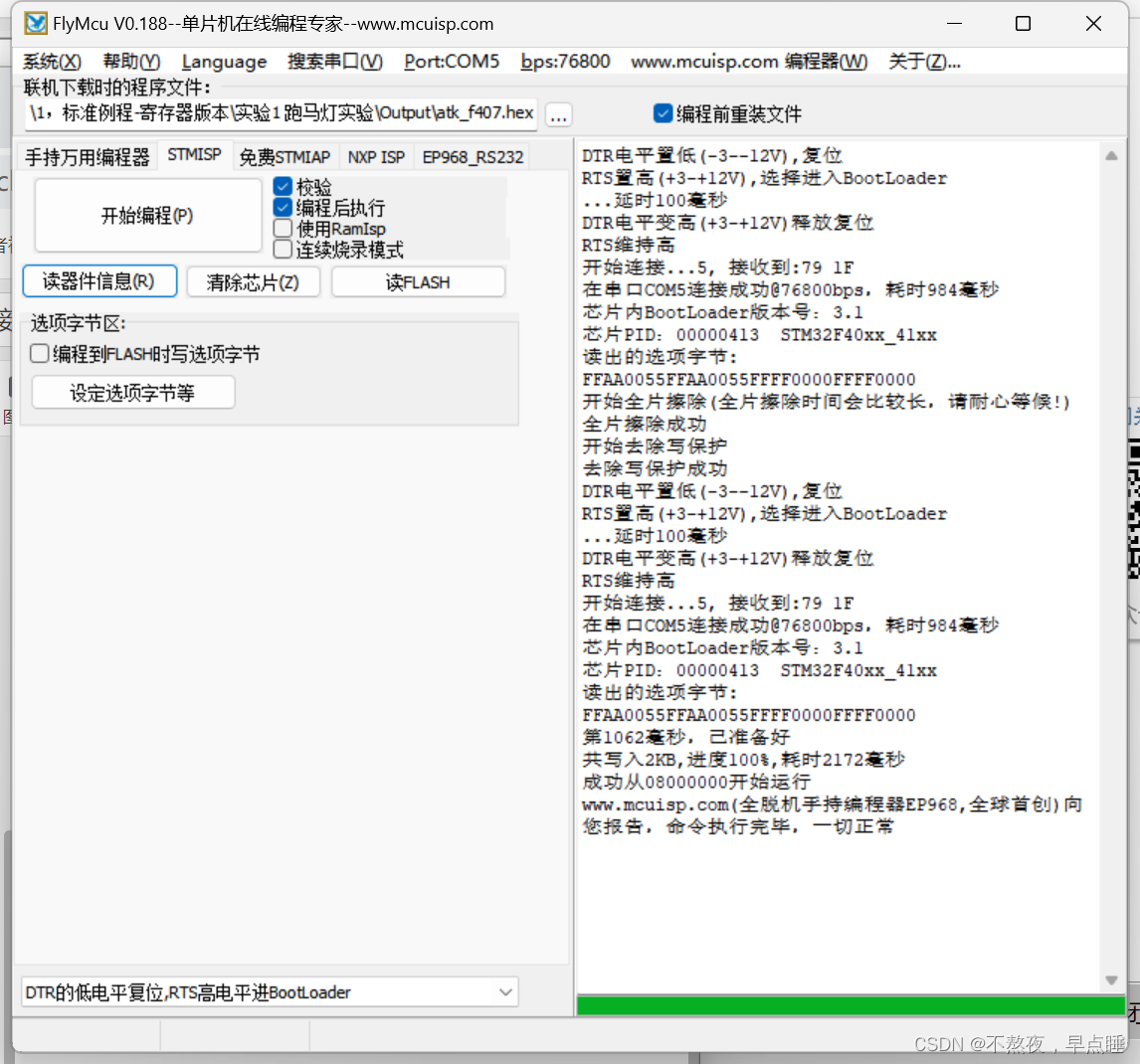

烧录成功

在这里插入图片描述
