TMC6300-LA：微型BLDC/PMSM驱动

最新推荐文章于 2024-12-23 14:58:24 发布
最新推荐文章于 2024-12-23 14:58:24 发布
阅读量1.6k 收藏 1
点赞数
分类专栏： TMC电机驱控芯片
原文链接：https://zhuanlan.zhihu.com/p/188307767
版权

在这里插入图片描述

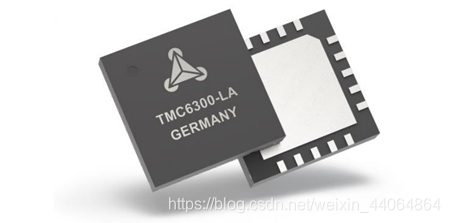

微型BLDC/PMSM电机驱动芯片；电池供电，2-11V，峰值电流2A；待机电流<50nA
芯片亮点：
电池供电；
微型BLDC/PMSM；
内置MOS；
三个半桥控制；
超低待机
超低功耗，高效、精确

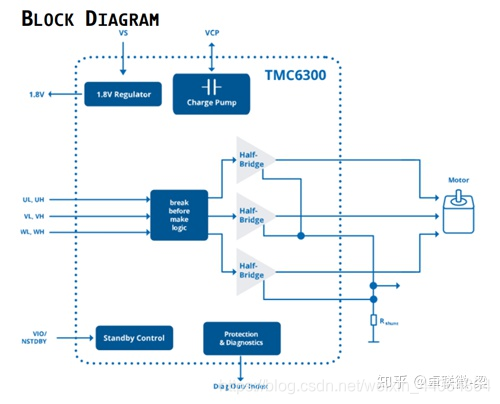

TMC6300采用单节锂离子电池或两节AA电池工作，最适合电池供电的设备。使用来自CPU的6线控制以闭环或正弦换向操作BLDC电机或PMSM电机。内部集成功率MOSFET可处理高达2A的电机电流。保护和诊断功能支持稳定可靠的操作。其集成的电荷泵可提供一流的RDSon和超低待机电流，即使在低电源电压和最长电池寿命的情况下也可确保最佳效率。

在这里插入图片描述

基本参数:
电压范围：2V（1.8V）…11V DC
电池运行： 2个AA / NiMh电池或1-2个锂离子电池
三相电机：最大2A（峰值）
直接电桥：无刷直流或永磁同步电动机正弦波换相控制
待机电流：<50nA（典型值）
低RDSon：LS170mΩ和HS170mΩ（典型值）
全面保护和诊断输出
封装：QFN30 ； 3 * 3mm
应用领域:
物联网设备和手持设备
电池驱动马达
POS打印机
玩具
办公室自动化
家庭自动化
云台、球机、安防设备
暖通空调
移动医疗设备
操作方式：上位CPU通过单独的高端和低端控制信号来操作驱动器。 电流反馈可通过单个脚点分流器实现。在这里插入图片描述
