本文介绍了高速ADCAD9280和高速DACAD9708的转换电路设计，包括其内部结构、工作原理、时序特性以及在不同信号范围下的应用。AD9280是一款32MSPS的8位ADC，而AD9708则是一款125MSPS的8位DAC，两者在通信系统和信号处理中起到关键作用，能实现模拟信号与数字信号的高效转换。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

1、高速ADC转换电路

2、高速DAC转换电路

ADC/DAC(Analog to Digital Converter/ Digital to Analog Converter，即模数转换器/数模转换器)是大多数系统中必不可少的组成部件，用于将连续的模拟信号转换成离散的数字信号，或者将离散的数字信号转换成连续的模拟信号，它们是连接模电电路和数字电路必不可少的桥梁。在很多场合下，ADC/DAC 的转换速度甚至直接决定了整个系统的运行速度。

本篇博文为各位分享一种高速ADC和DAC转换电路。 高速ADC选用芯片为：AD9280/3PA9280(两款芯片兼容)，高速DAC选用芯片为：AD9708/3PD9708E(两款芯片兼容)。

1、高速ADC转换电路

AD9280 是 ADI 公司生产的一款单芯片、8 位、32MSPS(Million Samples Per Second，每秒采样百万次)模数转换器，具有高性能、低功耗的特点。

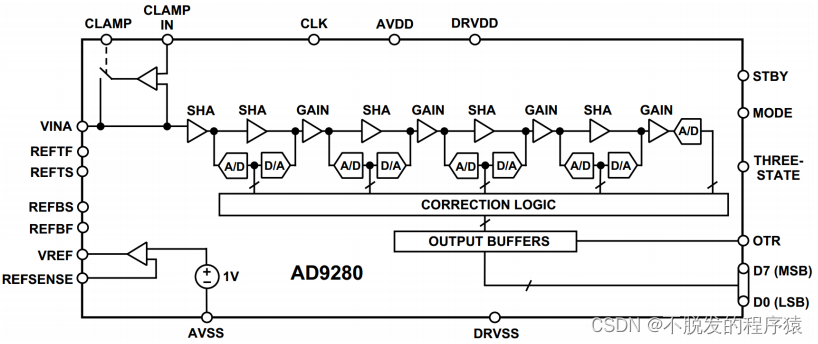

AD9280 的内部功能框图如下图所示：

AD9280 在时钟(CLK)的驱动下
