.tga图片格式结构解析

//
// TGA是一种简单、无损的图像数据文件编码格式，支持RLE（Run-Length
// Encoding，行程长度编码）压缩算法，这是一种简单的压缩算法，通过
// 将连续重复的数据编码为[repeat bit, num-1, ARGB]的形式来实现压缩。
// 数据字节序为小端模式
//
// 文件结构解析：
// size(byte)
//              +--------------------------+
// 1            | ID Length (offset=0)     |    字段1：表示字段6的长度byte
//              +--------------------------+
// 1            | Color Map Type (1)       |    字段2：颜色表类型，0-不使用颜色表，1-使用颜色表，（2-255未定义）
//              +--------------------------+
// 1            | Image Type (2)           |    字段3：图像类型，0-无图像数据，1-未压缩，颜色表映射图像，2-未压缩，真彩图像，3-未压缩，黑白图像
//              |                          |                               9-行程编码，颜色表映射图像，10-行程编码，真彩图像，11-行程编码，黑白图像
//              +--------------------------+
// 5            | Color Map Specification (3)   字段4：颜色表说明，2byte颜色表首地址（索引），2byte颜色表长度（元素个数），byte每一个颜色大小15、16、24、32位
//              +--------------------------+
// 10           | Image Specification (8)  |    字段5：图像说明，2byte图像原点坐标X，2byte图像原点坐标Y，2byte图像宽度，2byte图像高度，byte图像深度即每个像素占用位数（16，24，32位）
//              |                          |                    byte图像描述，0-3位表示alpha值占用的位数，4-5位标识原点位置，00左下，01右下，10左上，11右上
//              +--------------------------+
// from field 1 | Image ID                 |    字段6：由字段1决定该字段的长度，图像描述信息(ID)
//              +--------------------------+
// from field 4 | Color Map Data           |    字段7：颜色表数据，长度由字段4决定，即元素个数 x 颜色大小
//              +--------------------------+
// from field 5 |                          |    字段8：--图像数据--，这就是实际颜色数据所在的位置了，其长度由字段5决定，分为颜色索引与颜色值两种，颜色值顺序为ARGB(32位)，RGB(24位)，ARGB(16位）
//              |                          |                       注意：因为字节序为小端模式，所以看起来颜色值顺序是反的BGRA（32位）BGR（24位）
//              |                          |                       16位：每一个像素由2byte数据组成，其中每5位为一个颜色值，最高位为alpha值（这一个貌似很多软件都没有用，默认为0），当查看二进制数据时你需要将这2byte调换顺序才能看到正确结果）
//              | Image Data               |                       24位：每byte为一个颜色值（不含alpha）。32位：每byte为一个颜色值
//              |                          |                       压缩格式的图像颜色表示与非压缩一样，区别在于颜色值前可能会有一个压缩标识占1byte，其最高位0表示后续字节的颜色是不重复的，1表示后续字节的颜色值是重复的
//              |                          |                       压缩标识的其他位表示重复或不重复的次数-1（因为0算一次，1算两次）
//              +--------------------------+
// from field 29| Developer Fields         |    字段9：开发者字段，偏移量(offset从顶部到这里的偏移字节)由字段29决定，该字段内容可以完全忽略
//              +--------------------------+
//              | Developer Directory      |    字段10：开发者目录
//              +--------------------------+
// 2            | Extension (local offset=0)    字段11：扩展区域，偏移量（offset从顶部到这里的偏移字节)由字段28决定，包含了众多该文件的信息
//              +--------------------------+
// 41           | Author Name (2)          |    字段12：（看字段名）
//              +--------------------------+
// 324          | Author Comments (43)     |    字段13：（看字段名）
//              +--------------------------+
// 12           | Date/Time Stamp (367)    |    字段14：（看字段名）
//              +--------------------------+
// 6            | Job Name/ID (397)        |    字段15：（看字段名）
//              +--------------------------+
// 41           | Software ID (420)        |    字段16：（看字段名）
//              +--------------------------+
// 3            | Software Version (467)   |    字段17：（看字段名）
//              +--------------------------+
// 4            | Key Color (470)          |    字段18：（看字段名）
//              +--------------------------+
// 4            | Pixel Aspect Ratio (474) |    字段19：（看字段名）
//              +--------------------------+
// 4            | Gamma Value (478)        |    字段20：（看字段名）
//              +--------------------------+
// 4            | Color Correction Offset (482) 字段21：（看字段名）
//              +--------------------------+
// 4            | Postage Stamp Offset (486)    字段22：（看字段名）
//              +--------------------------+
// 4            | Scan Line Offset (490)   |    字段23：（看字段名）
//              +--------------------------+
// 4            | Attributes Type (494)    |    字段24：（看字段名）
//              +--------------------------+
//              | Scan Line Table          |    字段25：（看字段名），由字段23决定该字段的偏移位置
//              +--------------------------+
//              | Postage Stamp Image      |    字段26：（看字段名），由字段22决定该字段的偏移位置
//              +--------------------------+
// 2000         | Color Correction Table   |    字段27：（看字段名），由字段21决定该字段的偏移位置
//              +--------------------------+
// 4            | Extension Area Offset    |    字段28：决定字段11的偏移位置（相对于顶部），如果为0，说明该字段不存在
//              +--------------------------+
// 4            | Developer Directory Offset    字段29：决定字段9的偏移位置（相对于顶部），如果为0，说明该字段不存在
//              +--------------------------+
// 16           | Signature                |    字段30：TGA文件签名，一般以TRUEVISION开头，例如TRUEVISION-XFILE
//              +--------------------------+
// 1            | End Character            |    字段31：TGA文件结束字符2E
//              +--------------------------+
// 1            | End Of File              |    字段32：文件结束字符0
//              +--------------------------+
//
// tga图片解码的大致步骤如下：
//       . 验证文件签名，确定其是一个真正的TGA文件
//       . 确定图像尺寸等信息
//       . 计算图像数据字段位置，这需要根据前面字段的提示确定偏移量
//       . 存储图像数据原始序列（未解码的byte序列），也可以不做这一步，直接对文件进行解码
//       . 对图像数据原始序列进行解码，根据像素值大小（16，24，32位）和是否压缩来进行
//       . 验证解码出来的图像数据是否正确
//
//

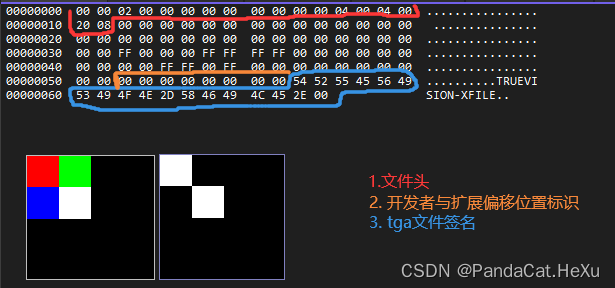

以下是4x4像素的32位非压缩格式2进制文件数据（未标注的是图像颜色数据），只包含文件头，尾，图像数据，一般tga文件都只包含这些信息

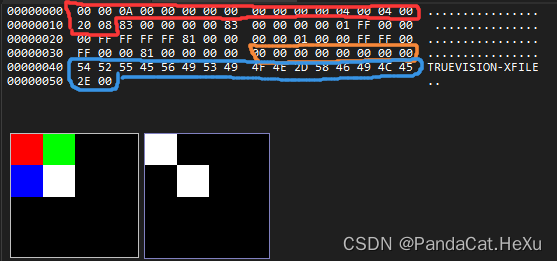

以下是4x4像素的32位压缩格式2进制文件数据
