土木工程框剪结构毕业设计思路

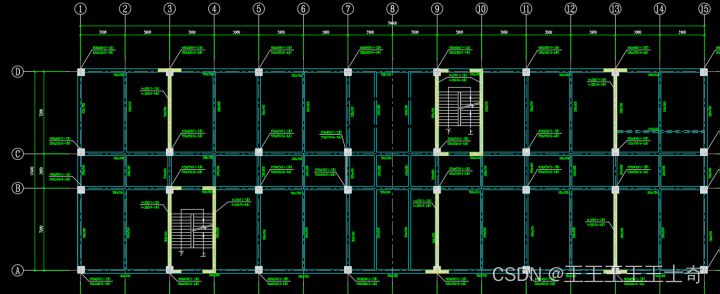

首先上图，看一下框剪结构的平面布置图

可以看到剪力墙的布设需要对称且合理，在满足最小面积率的情况下还要考虑整体结构抗扭的问题，尽量保证主体结构的重心位置合理



那有小伙伴就要开始问了，如何布置出合理的框剪结构呢？

第一、要通过简单的手算估计出梁柱墙的尺寸，没错，就是光大土木学子听到都得害怕的手算计算书

​

编辑切换为居中

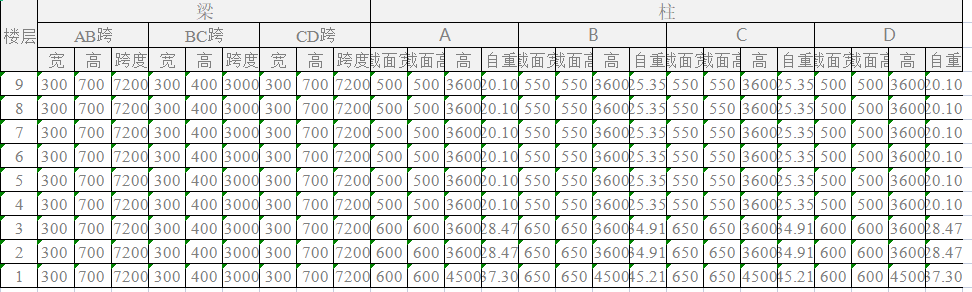

梁柱信息表

在估算出梁柱信息后呢就可以开始画一品框剪计算简图了

​

编辑切换为居中

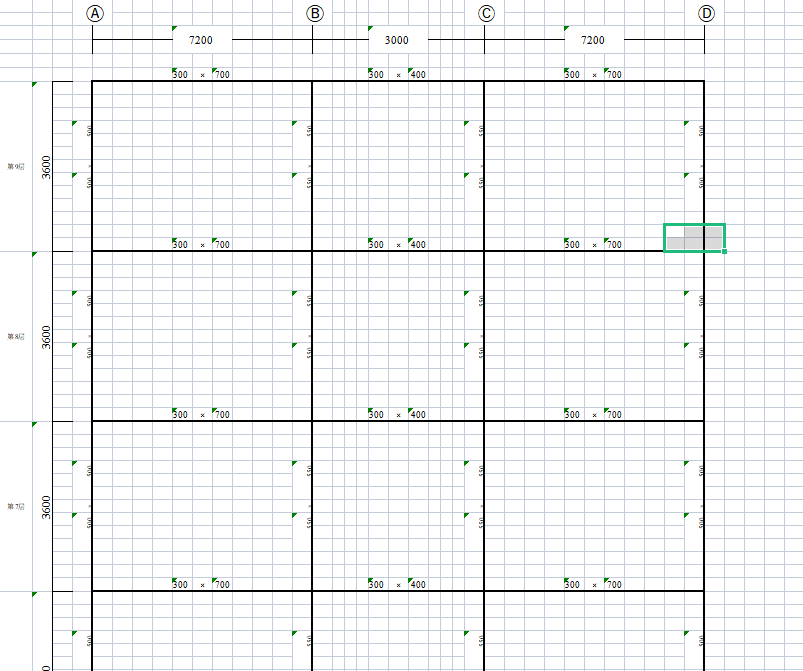

一品框架计算简图

看到这里是不是有小伙伴开始懵了，居然还要画这么多层？

别慌我的好兄弟，灾难才刚刚开始

因为你还要算出每个构件的刚度

​

编辑切换为居中

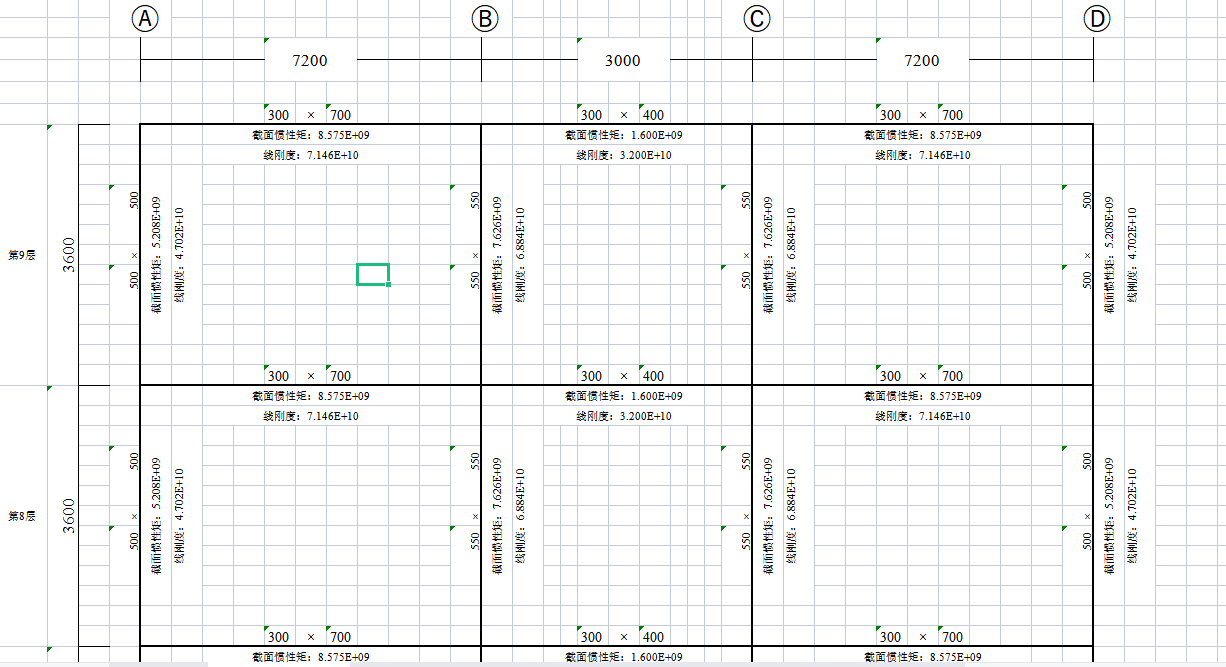

梁柱刚度简图

此时你的构件截面尺寸选择可能就大概合理了

就可以开始根据建筑图画结构平面布置图了！

​

编辑切换为居中

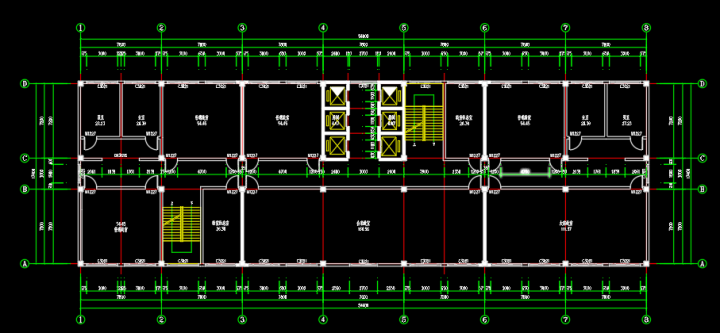

建筑平面布置图

什么？不会有人连建筑图都画不来吧！！

那恕我直言可能你的毕业就有点危险了
