数字电路：硬件描述语言AHDL纵览

HDLs是硬件描述语言（Hardware Description Languages）的简称
HDL有很多，目前主流的是Verilog HDL (Verify Logic)和VHDL（Very High Speed Integrated Circuit HDL）
然而我们依旧要从过时的语言AHDL（Altera HDL）学起

纵观AHDL

格式

AHDL文件的格式包括三个部分：

1. Documentation:注释
2. I/O定义，包括mode和type
   - Mode：定义一个端口是输入/输出抑或两者兼备
   - Type：定义bits的数量
3. Functional description: 定义电路的逻辑

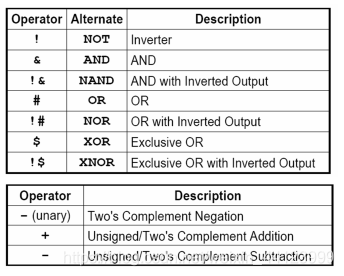

操作符

例子：或门

1. SUBDESIGN：给这个电路模块命名
2. 定义输入和输出以及双向端口，包含在括号里
3. 在BEGIN和END中间描述逻辑



Buried nodes

电路中有一些点既不是输入也不是输出，这个点只在这个模块里好使，这些点被叫做Buried nodes

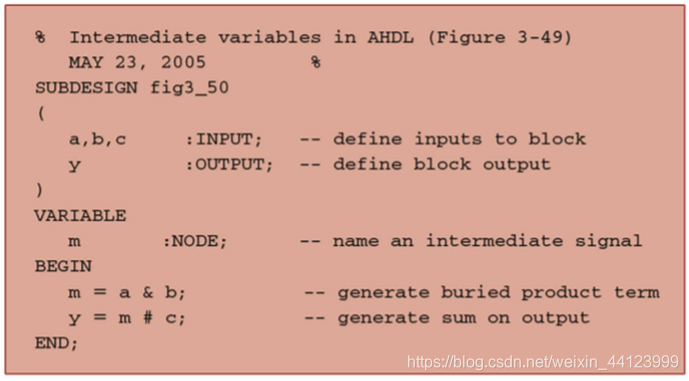

Buried 需要用variable来声明，如图：

上面变量中的NODE是一种类型，还有许多其他类型，比如DFF,JKFF等

AHDL vs Programming Language

AHDL中的描述是并发进行的，不像计算机编程语言逐行编译

Representing Data in AHDL

AHDL能够识别的字符包括：

1. 26个字母的大小写
2. 数字0-9
3. 斜杠 “/”
4. 下划线 “_”

书写字符的注意事项：

• 可以以数字开头
• 不可以是保留字（如END， BEGIN）
• 大小写不敏感

数字的表现

进制	AHDL	等价十进制
二进制	B"101"	5
十六进制	H"101"	257
十进制	101	101

注意，VCC和GND是两个常数

Bit Array and Bit Vector

位数组或位向量可以被用来描述一个拥有多个数据位（Data Bit）的端口或节点

声明

声明一个名字，后面跟着数据范围，如下所示

p1 [7..0]      :INPUT;  --DEFINE AN 8-BIT INPUT PORT

上述代码声明了一个8-bit的输入端口
单独的bit可以被指定bit来访问，如p1[5]

赋值

将上文中声明的8-bit端口p1分配给一个名为temp的节点，代码如下：

VARIABLE     temp[7..0]:NODE;
BEGIN
			temp[]=p1[];
END

空的括号意味着所有数组中的bits都已经连接了
单个的bit也可以连接，如：

temp[0] = p1[0]

Operators

AHDL中许多的运算符都与C中的相同

Concatenation Operator

并置运算符可以通过在括号中放置节点名/组名，将节点（和其他组）组合到一个组中，代码如下：

g[3..0] = (a, b, c, d);

或

(a, b, c, d) = g[3..0];

这也可以被用来在一个语句中分配多个端口，如

(a, b) = B"10";

Truth Table in AHDL

在AHDL中，可以通过声明真值表来设计电路，这需要用到关键字“TABLE”
示例所用的真值表如下：

a	b	c	y
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	1
1	0	0	0
1	0	1	1
1	1	0	1
1	1	1	1

对应的代码如下所示：

SUBDESIGN TRUTH_TABLE
(
	a,b,c :INPUT;		--define inputs
	y	  :OUTPUT;	    --define output
)
BEGIN
	TABLE
		(a,b,c)	=>	y;	--column headings
		(0,0,0)	=>	0;
		(0,0,1)	=>	0;
		(0,1,0)	=>	0;
		(0,1,1)	=>	1;
		(1,0,0)	=>	0;
		(1,0,1)	=>	1;
		(1,1,0)	=>	1;
		(1,1,1)	=>	1;
	END TABLE;
END;

还有一种用到并置运算符的形式，代码如下：

SUBDESIGN TRUTH_TABLE
(
	a,b,c :INPUT;			--define inputs
	y	  :OUTPUT;	    	--define output
)
VARIALBLE in_bits[2..0]	:NODE;
BEGIN
	in_bits[] = (a,b,c) 	--concatenating
	TABLE
		in_bits[]	=>	y;	--column headings
		b"000"		=>	0;
		b"001"		=>	0;
		b"010"		=>	0;
		b"011"		=>	1;
		b"100"		=>	0;
		b"101"		=>	1;
		b"110"		=>	1;
		b"111"		=>	1;
	END TABLE;
END;

Decision Control in AHDL

IF/THEN/ELSE

AHDL中的逻辑语句通常由 IF/THEN/ELSE组成

• IF/THEN 决定做还是不做
• IF/THEN/ELSE 决定做A还是做B
  下方是一个使用IF,THEN,ELSE的例子：

SUBDESIGN IF_THEN_ELSE
(
	digital_value(3..0)	:INPUT; 	-- define inputs to block
	z					:OUTPUT; 	-- define block output
)
BEGIN
	IF digital_value[] > 6 THEN
		 z = VCC; 					-- output a 1
	ELSE z = GND;					-- output a 0
	END IF;
END;

注意AHDL中的IF必须在结尾加上ENDIF

CASE

CASE可以类比为C里面的SWITCH,一个CASE里可以设置不同的对应关系从而达到多个ELSE的效果
示例代码如下：

SUBDESIGN CASE
(
	a,b,c			:INPUT 	-- define input
	s				:OUTPUT -- define output
)
VARIABLE
	status[2..0] 	:NODE;
BEGIN
	status[] = (p,q,r);		-- link input bits in order
	CASE status[] IS
		WHEN b"100" 	=> s = GND;
		WHEN b"101" 	=> s = GND;
		WHEN b"101" 	=> s = GND;
		WHEN OTHERS		=> s = VCC;
	END CASE;
END;
