UDS介绍

UDS（全称：UnifiedDiagnostic Services）

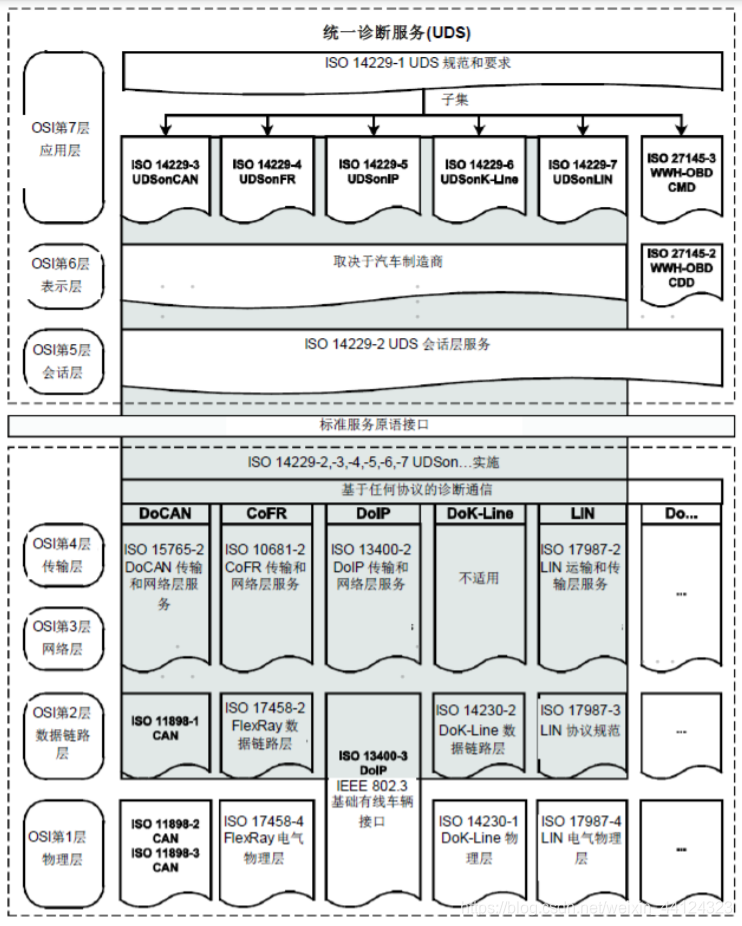

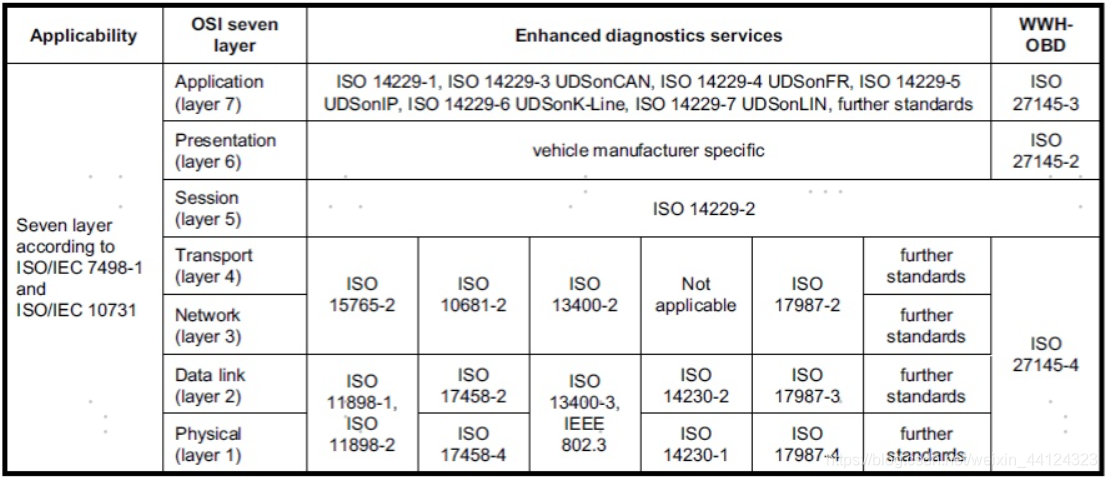

UDS包含了ISO 14229下属的7个子协议，其中ISO 14229-2还是会话层的，所以UDS仅包括应用层的说法也是错误的。

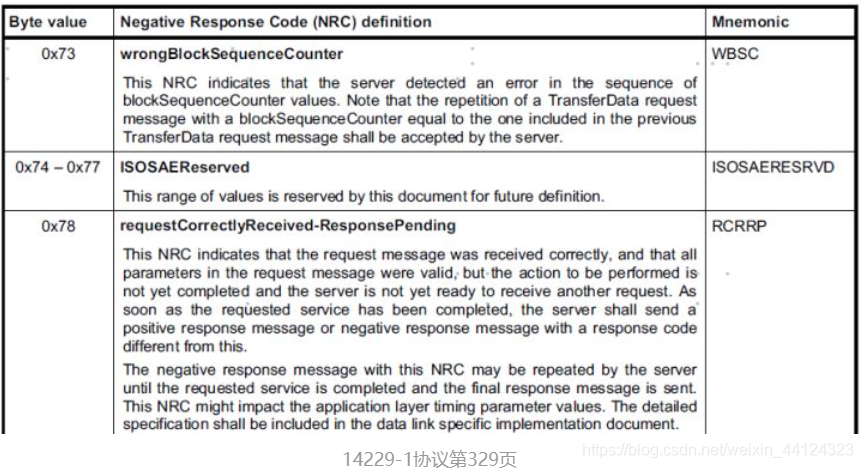

UDS本质上是一种定向的通信，是一种交互协议（Request/Response），即诊断方(Tester)给ECU发送指定的请求数据（Request）。响应包括肯定响应和否定响应。

ECU：实现UDS server协议栈

诊断仪：实现UDS client协议栈

参考：http://www.catarc.org.cn/upload/202001/22/202001220940052097.pdf



UDS命令形式

UDS的请求命令有4种构成方式

即SID，SID+SF（Sub-function），SID+DID（Data Identifier）（读写用），SID+SF+DID。

UDS的26种服务

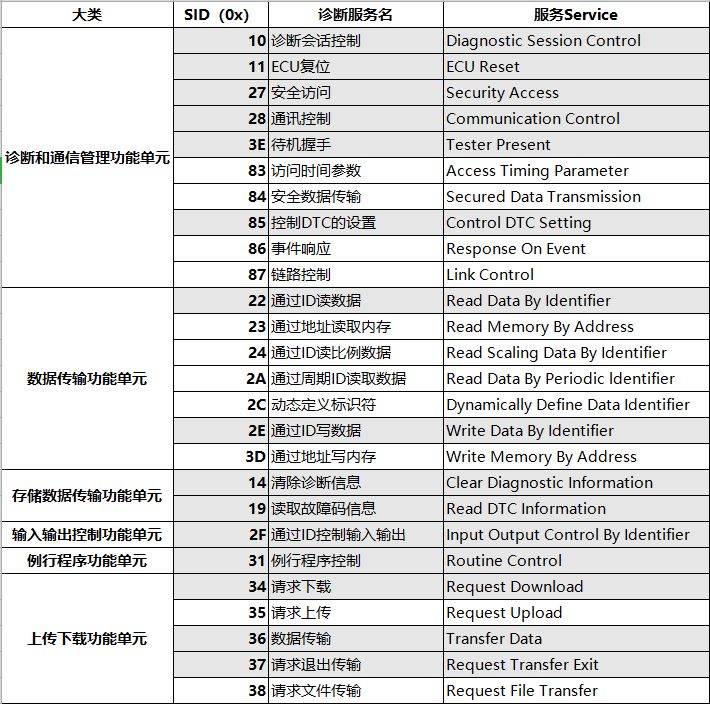

但常用的服务是加背景色的15种。

服务分为：权限控制、读取数据/信息、写入数据/信息、通信控制、功能控制这几类。





UDS on CAN (CAN上的UDS为例说明)

CAN ID

0x7df (BROADCAST_ID)

对于specific的ECU，设计UDS时，会指定一个唯一的CAN ID（通常是0x7YZ），用于和指定的ECU进行UDS通讯。



CAN的数据格式大致如下所示：

CAN 标志 | Data Length Code | Data Field



CAN帧的Data Field表示的就是网络层的 PDU ；将网络层的PDU简写为 N_PDU 。

PDU=N_PDU的长度+N_PDU.

N_PDU= ID+数据类型+数据域，

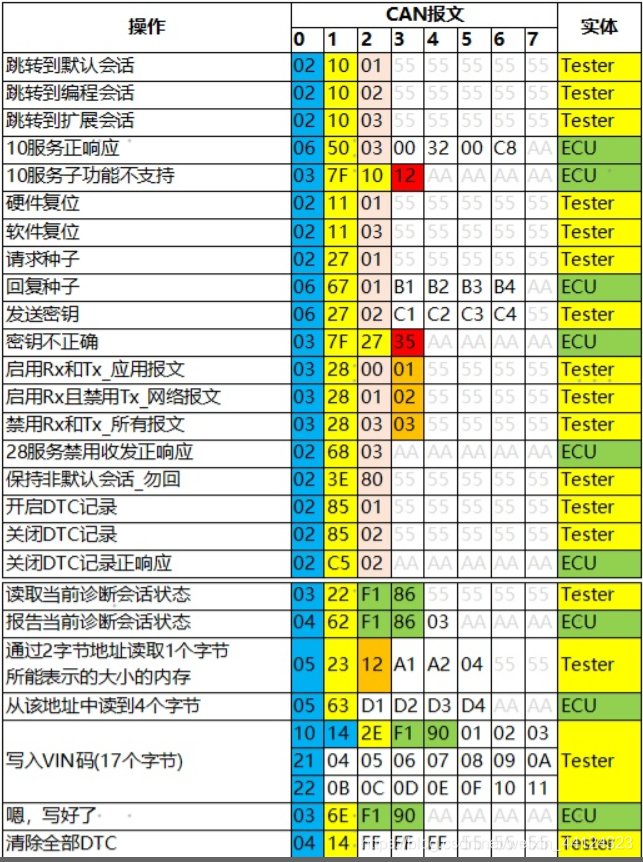

常用UDS命令

读取软件版本号

SID+DID

SID : 0x22

DID: OEM自定义（例如0xF095）



写入数据

SID+DID+Data

SID:0x27



芯片进入reset状态

SID: 0x11



烧写程序

SID+SF

SID: 0x10

SF:0x02



安全访问（输入秘钥，建立连接）

SID:0x27



读取DTC

SID:0x19



故障码（四个大类）

分别是PCBU，P是powertrain动力系统，C是Chassis底盘，B是Body车身，U是network通信系统。一个DTC信息占用4个字节。最后一个字节是DTC的状态。

第一个字节在乘用车中，前两个bit代表P/C/B/U（动力/底盘/车身/网络）中的一个，之后六个bit是数字，合在一起的样子形如“C01”。第一个字节的前2个bit中，用00/01/10/11分别表示P/C/B/U。



NRZ码



CAN ID与CAN节点寻址关系

ECU上CAN ID寻址。CAN基于报文ID。不像Ethernet，基于节点地址的。

每一个ECU都有2个CAN帧ID，分别对应收和发的物理寻址。



UDS源代码 （UDS协议栈）

UDS 协议栈 源代码

https://github.com/openxc/uds-c

UDS server （ECU）

https://zhuanlan.zhihu.com/p/37310388

UDS client (Diagnostics tool)

https://udsoncan.readthedocs.io/en/latest/

https://github.com/pylessard/python-udsoncan

商用软件举例：

ISO 14229/UDS Sofware Details

ANSI C source code Use with or without RTOS Supports 8, 16, 32, 64-bit CPUs Integrate with flash bootloaders to update products UDS Client user’s reference manual UDS Server user’s reference manual



CAN诊断实战

https://zhuanlan.zhihu.com/p/51338035

http://forums.codeblocks.org/index.php?topic=21905.0

https://github.com/peplin/ecomcat_to_openxc
