问题原因及解决办法在文末，
首先介绍一下什么是HCSR501。

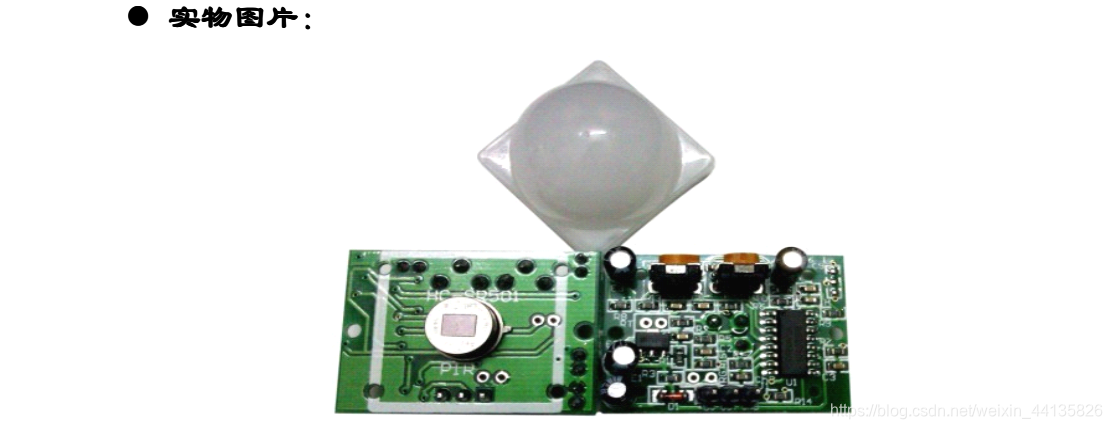

一、HC-SR501 小型人体感应模块说明书（来源于HCSR501官方说明文档）
1、产品概述
HC-SR505 小型人体感应模块是基于红外线技术的自动控制产品,
灵敏度高，可靠性强，超小体积，超低电压工作模式。广泛应用于各
类自动感应电器设备,尤其是干电池供电的自动控制产品。
在这里插入图片描述

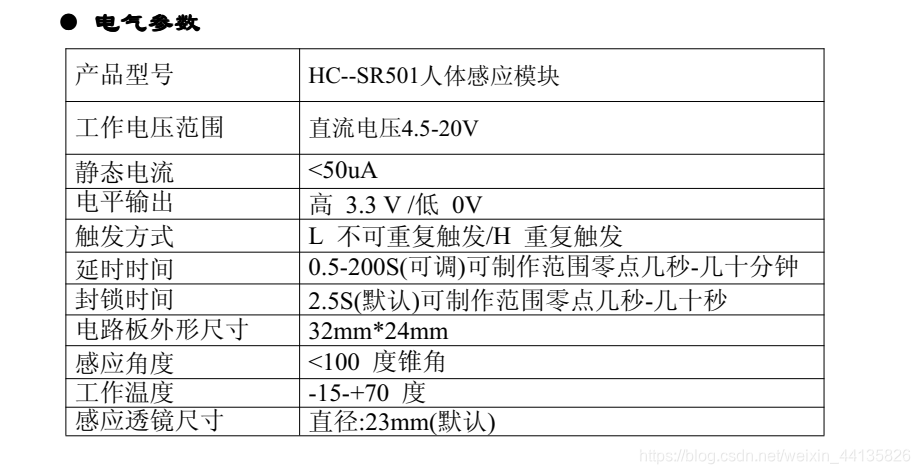

2、电气参数

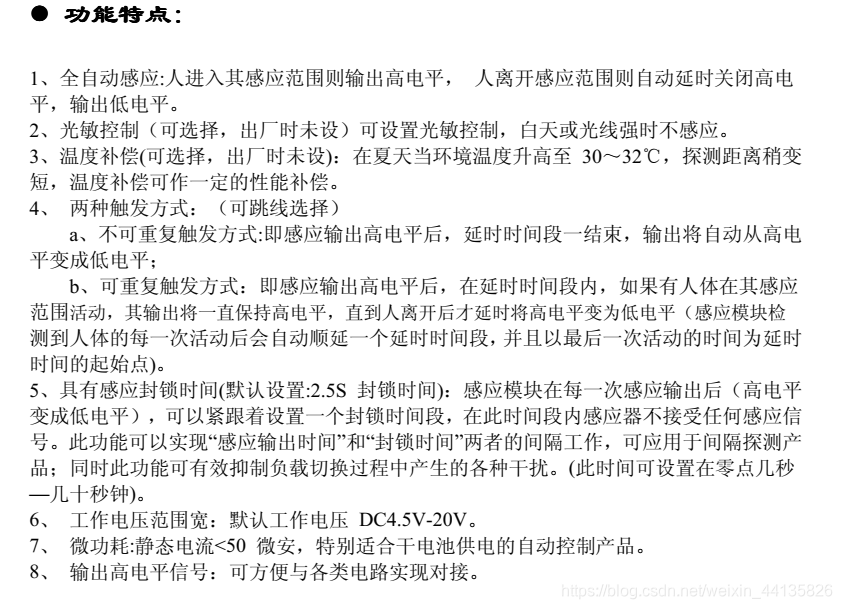

3、功能特点
■全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。■ 可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。■ 超小体积。■ 工作电压范围宽：默认工作电压 DC**4.5V-20V**。■ 微功耗:静态电流<50 微安，特别适合干电池供电的自动控制产品。■输出高电平信号：可方便与各类电路实现对接。应用范围■ 人体感应灯具 ■ 人体感应玩具■ 安防产品 ■ 工业自动化控制■自动感应电器设备 ■电池供电自动控制等

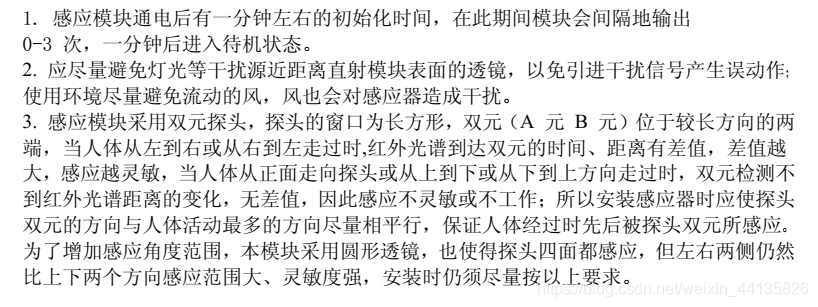

4.使用说明
在这里插入图片描述

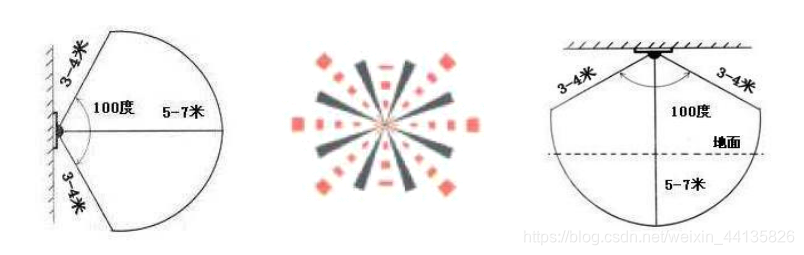

5.感应范围

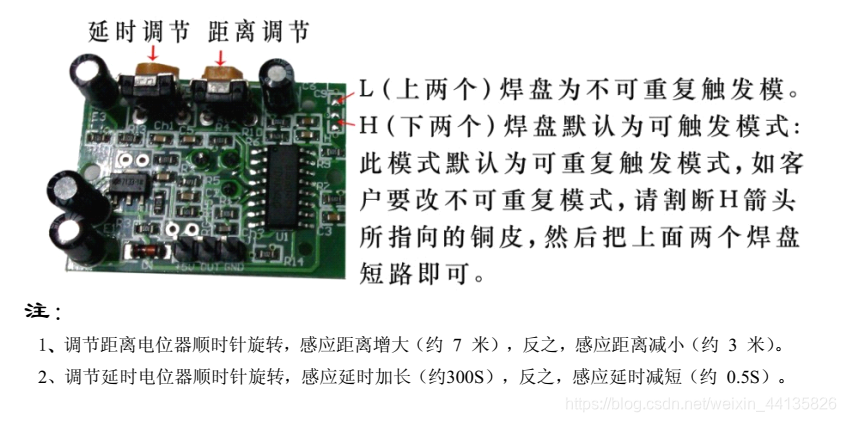

6.外形调节

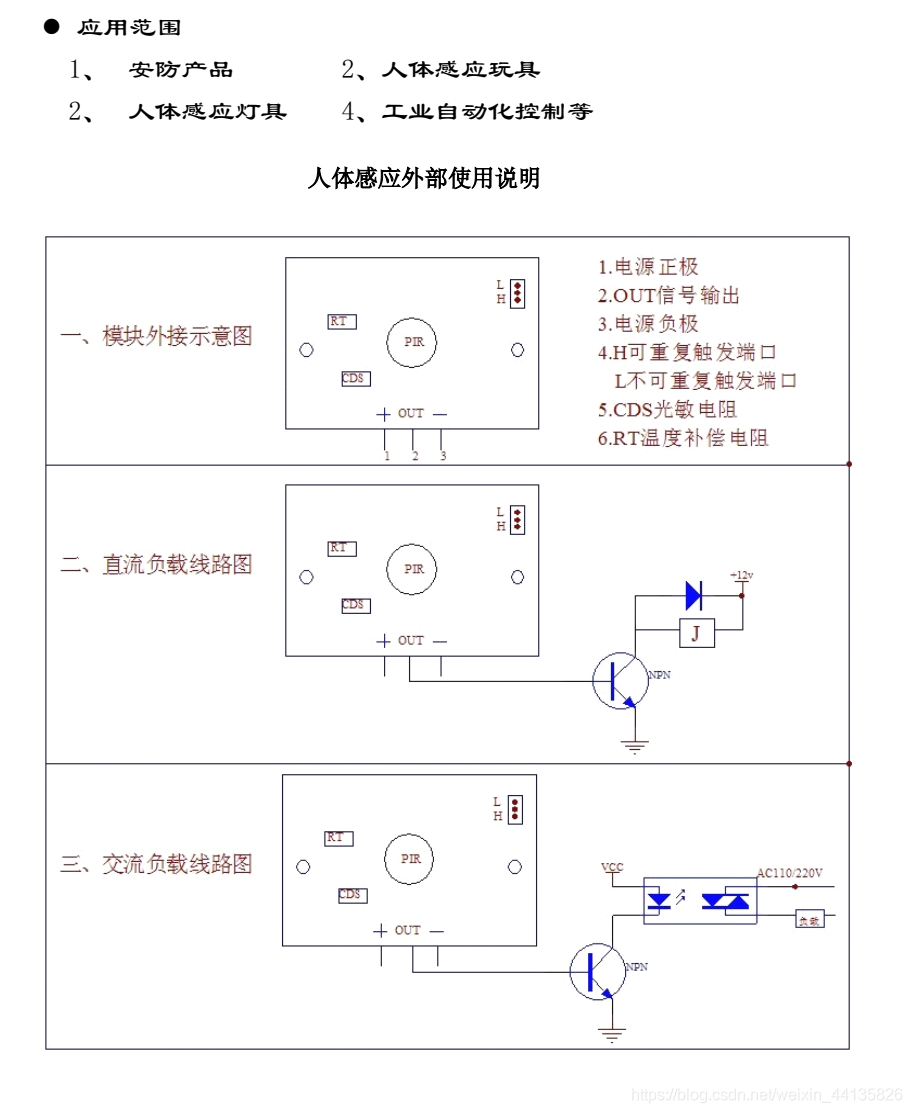

7.应用范围及电路说明

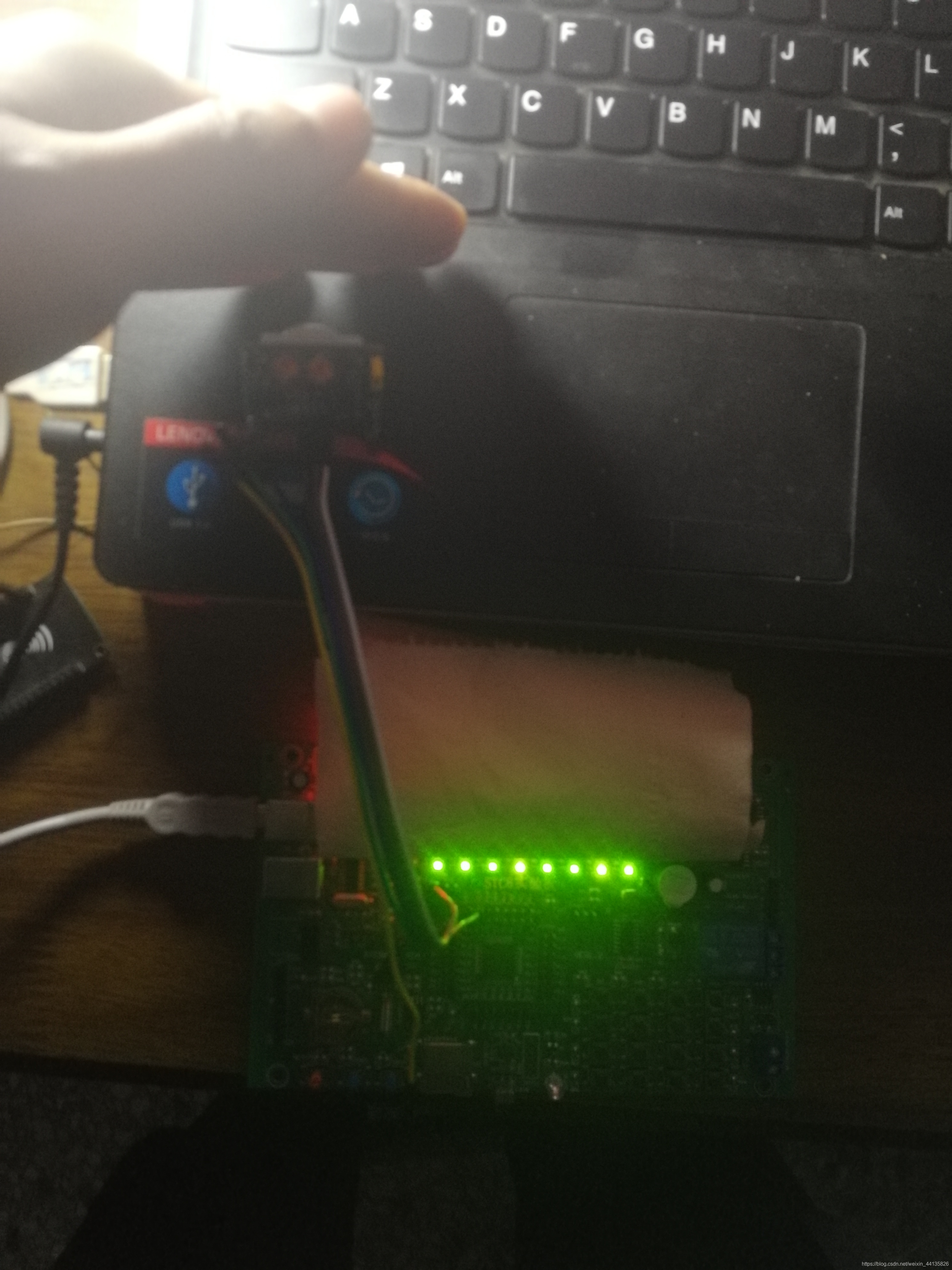

二、HCSR501连接单片机后，程序如下：

#include <STC8.H>
#include<intrins.h>
sbit HCR501=P3^2;	 //HCSR501的电平输出端接入单片机P3^2口
void main(void)
{
	P6=0XFF;
	while(1)
	{
		if(HCR501 == 1)	  //有人时，输出高电平
			P6 = 0X00;	  //此单片机的LED灯为共阳极，使P6口为低电平，LED灯全亮
		else if(HCR501 == 0)
			P6 = 0XFF;	  //P6口为高电平，LED灯全灭
	}
}
