【STK】手把手教你利用STK进行覆盖分析02-生成详细分析报告和图表

已于 2023-09-20 12:42:52 修改
阅读量2.4k 收藏 14
点赞数 2
分类专栏： 手把手教你STK仿真 文章标签： 学习
于 2023-09-20 10:31:33 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44184852/article/details/132998720
版权
本文详细介绍了如何使用STK的Coverage模块生成覆盖分析的静态和动态报告及图表，包括访问周期、资源覆盖、纬度覆盖、间隙周期等18项静态报告和区域覆盖、等待时间等动态报告，以及相应的静态和动态图表，帮助用户全面理解覆盖场景的仿真结果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

这篇文章主要针对上一篇文章中最后的案例1进行进一步的说明，详细介绍我们可以生成哪些结论性的成果。STK的Coverage模块的生成结果包括分析报告和图表两种样式，每种样式还分为动态和静态两种，也就是说，我们做完一个STK覆盖场景的仿真后，一般可以生成静态分析报告、动态分析报告、静态分析图表和动态分析图表这4种形式的分析成果，下面进行详细介绍。

覆盖定义的分析报告

我们在选择了想要分析的区域或者点后，就可以利用CovDef生成分析报告了，覆盖定义的分析报告分为静态报告和动态报告两种，下面分析进行介绍：
在这里插入图片描述

静态报告

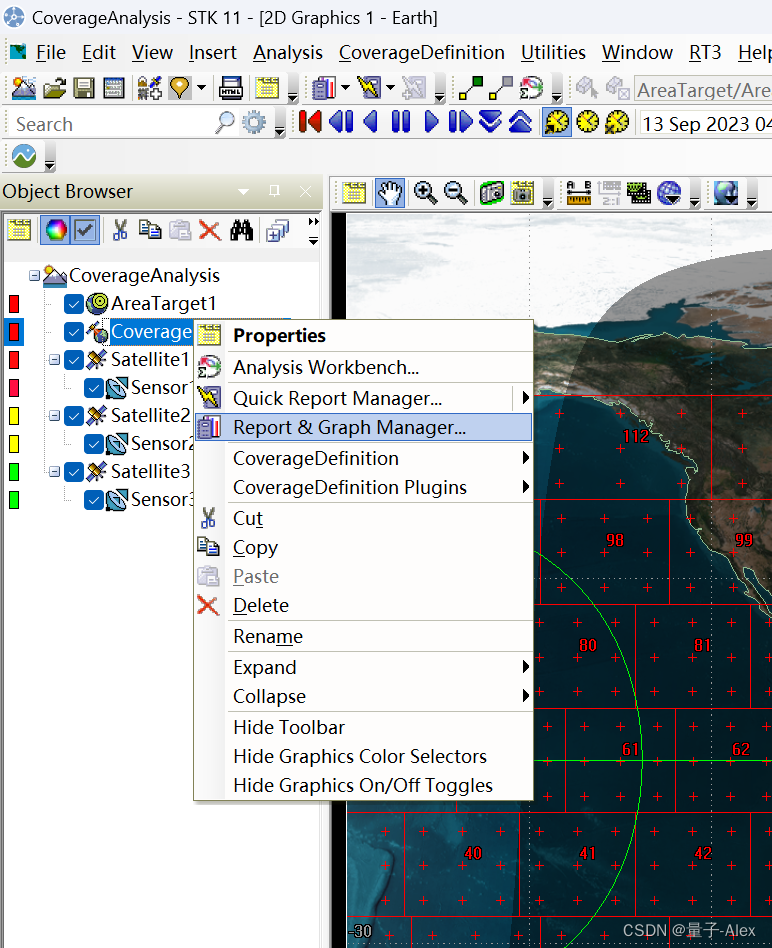

首先我们先在左侧目标浏览器CoverageDefiniton右击Report & Graph Manager
在这里插入图片描述
然后出现了下面这个界面
