博图电压/电流（U/I）模拟量信号的处理

以1500为例，我们先看看西门子官方对于U/I信号值处理说明。
《SIMATIC S7-1500/ET 200MP 模拟量输入模块 AI 8xU/I/RTD/TC ST》 文档标识号: A5E03484868-AE（点击链接下载）

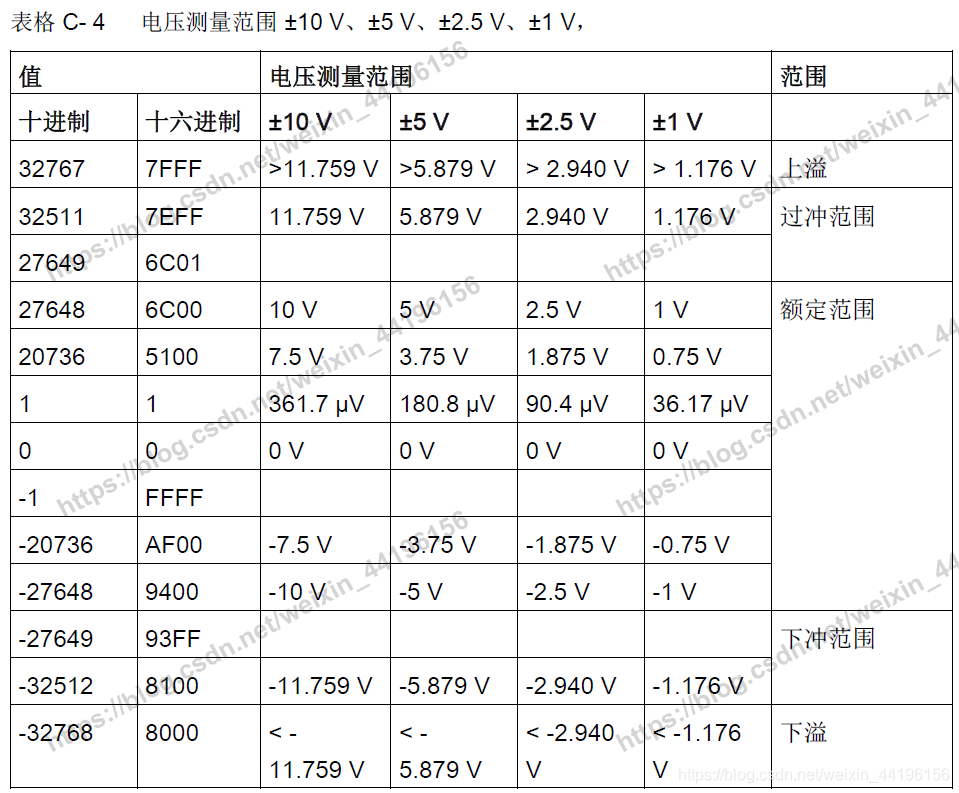

电压测量范围 ±10 V、±5 V、±2.5 V、±1 V模拟值的表示如下：

±500 mV、±250 mV、±80 mV 、±50 mV以及1 到 5 V模拟值的表示请自行查看文档说明。

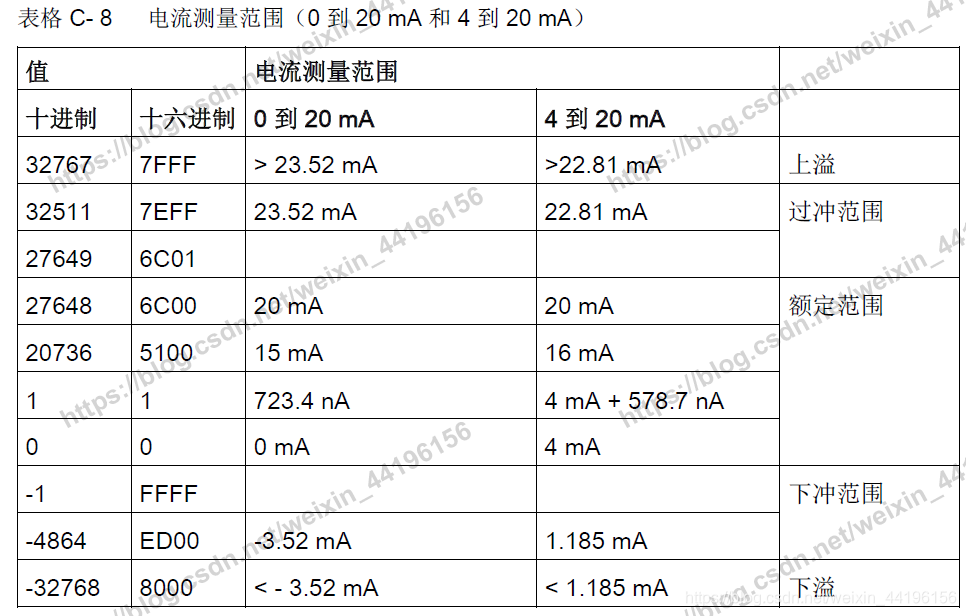

电流测量范围 0 到 20 mA 和 4 到 20 mA）模拟值的表示如下：

±20 mA模拟值的表示请自行查看文档说明。
可以看出，一般我们使用0~ 10V或者0/4~ 20mA时，对应的都是0~ 27648（前提是你测量类型没选错，别PLC接收的是0~ 10V信号，你测量类型选个4~ 20mA）。有人说，我的信号是2~ 10V的怎么办，那你设备量程对应的就是5529.6~27648呗。

程序怎么写呢，因为使用的指令不同，先说S7-1200/1500，至于300/400后面有空再添加。

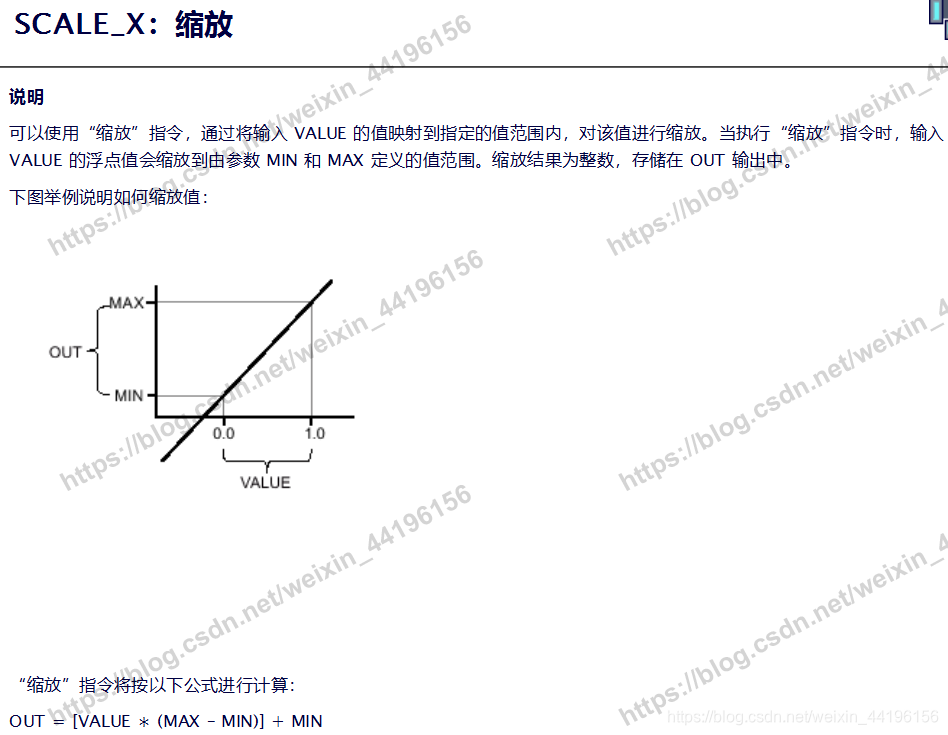

这里涉及到两个指令——NORM_X和SCALE_X。指令说明分别如下：


简单的说NORM_X是将模拟量值按比例转换为0.0~ 1.0，比如说模拟值范围是0~ 27648，那0对应0.0，27648对应1.0，13824对应的就是0.5……同样，如果输入类型是0~ 10V，信号是2~ 10V，那5,529.6就对应0.0，27648对应1.0，16,588.8对应0.5。SCALE_X是将上一步得到的0.0~1.0参照仪表/设备量程进行缩放，0.0对应最低量程，1.0对应最高量程。

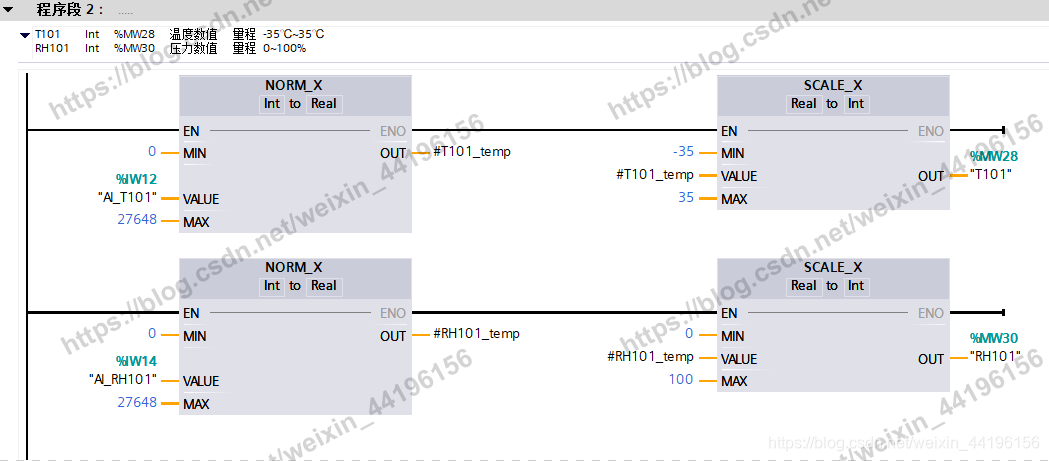

程序范例

西门子QFM2171温湿度变送器，量程为温度-35~35℃，湿度为0 ~100%。
