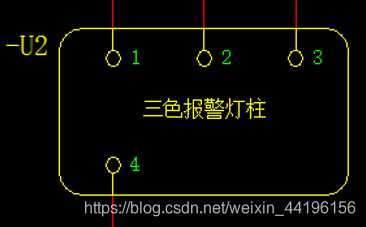

有时候大家画黑盒,想画稍微美观或者“有内容”一点,但自己画内部图的画又有那么点“手残”,那这个时候就想借助系统原有的符号,在其基础上修改一下。例如说这个,经常使用的三色报警灯柱。这么画是没啥问题,就是丑了点。

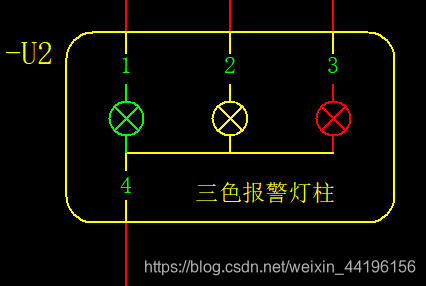

如果能稍微修饰一下。

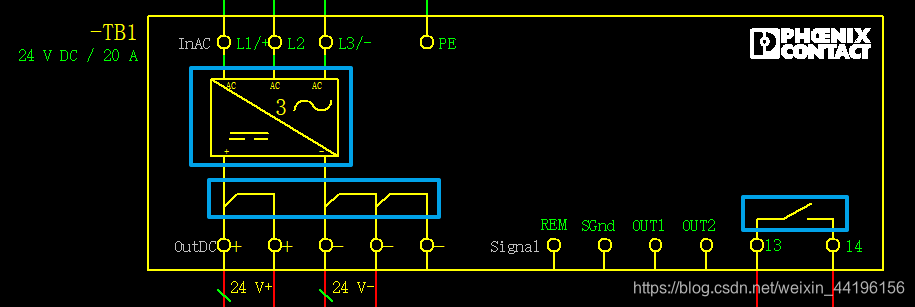

再看看软件自带官方范例,PHIOENIX电源,细看一下,内部是不是很熟悉。都是我们常用的一些符号:整流器、T节点、开关。如果直接将符号放进去的话,在后期项目检查的时候会出现一堆报错,所以我建议放进去后都改为纯图形。
怎么弄呢,我碎碎叨叨写了这么多,其实就两步的事情。
1、放置符号,同时删除设备标识符和连接点代号等。
2、编辑->其他->将元件转换为图形
没了……
