半加器与全加器

FPGA学习篇之半加器与全加器

半加器与全加器的区别与联系

---

---

前言

  加法器作为数字电路中基本的器件，主要作用是实现两个数的加法运算。加法器有半加器和全加器之分，区别是半加器不接受低位的进位信号，全加器接受来自低位的进位信号并参与运算。

---

一、半加器

1.逻辑分析

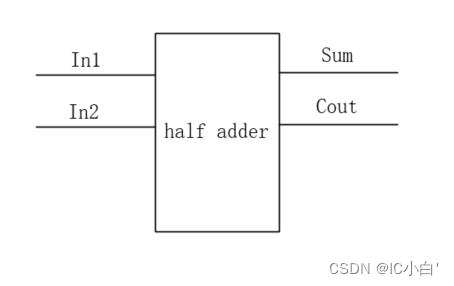

  如下图所示，半加器只有两个输入和两个输出

半加器的真值表如下

In1	In2	Sum	Cout
0	0	0	0
0	1	1	0
1	0	1	0
1	1	0	1

通过真值表可以得出:$Sum=In1\oplus In2$，$Cout=In1\&In2$

2.代码编写

module adderN#(parameter N = 4)(
	input [N-1 : 0] in1,
	input [N-1 : 0] in2,
	output [N-1 : 0] sum,
	output  cout
);

assign {cout,sum} = in1 + in2;

//always@(*)
//	{cout,sum} = in1 + in2;

endmodule

二、全加器

1.逻辑分析

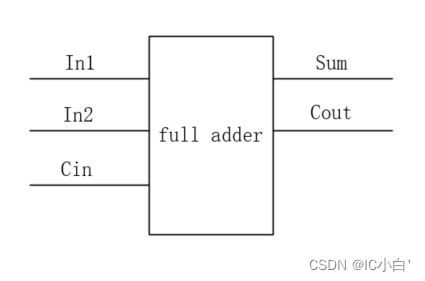

  如下图所示，全加器的输入有来自低位的仅为信号

全加器的真值表如下：

In1	In2	Cin	Sum	Cout
0	0	0	0	0
0	0	1	1	0
0	1	0	1	0
1	0	0	1	0
0	1	1	0	1
1	1	0	0	1
1	0	1	0	1
1	1	1	1	1

通过卡诺图化简可以得出$Sum=Ci{n}^{\prime }(In1\oplus In2)+Cin(In1\odot In2)=Cin\oplus In1\oplus In2$ ，
$Cout=Cin(In1\parallel In2)+(In1\&In2)$

2.代码编写

module adderN#(parameter N = 4)(
	input [N-1 : 0] in1,
	input [N-1 : 0] in2,
	input  cin,
	output [N-1 : 0] sum,
	output  cout
);

assign {cout,sum} = in1 + in2 + cin;
//assign {cout,sum[N-1 : 0]} = {in1[N-1],in1[N-1 : 0]} + {in2[N-1],in2[N-1 : 0]} + cin;

endmodule

三、总结

  文中通过真值表和逻辑表达式推导了半加器和全加器的原理，同时编写了verilog代码。全加器可以用两个半加器和一个或门实现，所以全加器的代码也可以调用两个半加器，再将两个半加器输出的进位信号相或得到。
