M-LAG防环机制

M-LAG本身具有防环机制，可以构造出一个无环网络。

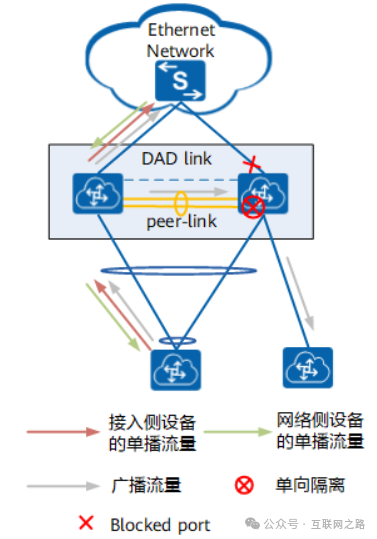

如下图所示，从接入设备或网络侧到达M-LAG配对设备的单播流量，会优先从本地转发出去，peer-link链路一般情况下不用来转发数据流量。当流量通过peer-link链路广播到对端M-LAG设备，在peer-link链路与M-LAG成员口之间设置单方向的流量隔离，即从peer-link口进来的流量不会再从M-LAG口转发出去，所以不会形成环路，这就是M-LAG单向隔离机制。

机制生效前提

当M-LAG两台设备协商出M-LAG主备后，系统通过M-LAG同步报文判断接入设备是否双活接入：

• 若接入设备双活接入M-LAG系统，则M-LAG两台设备下发对应M-LAG成员口的单向隔离配置，来隔离由peer-link口发往M-LAG成员口的流量。

• 若接入设备单归接入M-LAG系统，则M-LAG系统不会下发对应M-LAG成员口的单向隔离配置。

注：M-LAG防环机制中的单向隔离对二层(包括单播、组播、广播)流量生效，三层组播流量生效，三层单播流量不生效。

单向隔离机制实现原理

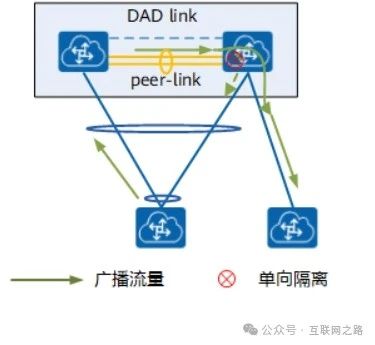

如下图所示，在设备双活接入M-LAG场景下，设备会默认按下列顺序下发全局ACL配置：

• Rule1：允许通过源端口为peer-link接口，目的端口为M-LAG成员口的三层单播报文；

• Rule2：拒绝通过源端口为peer-link接口，目的端口为M-LAG成员口的所有报文；

设备通过匹配ACL规则组来实现peer-link接口与M-LAG成员口之间的单向隔离，隔离由peer-link接口发往M-LAG成员口的广播等泛洪流量。当M-LAG设备感知到本端的M-LAG成员口状态为Down时，会通过peer-link发送M-LAG同步报文，通知对端设备撤销自动下发的相应的M-LAG成员端口的单向隔离ACL规则组。
