M.2接口扫盲

M.2接口扫盲

提及M.2，首先让人想到的是M.2 SSD，然而，M.2不仅仅是M.2 SSD，它是一种标准的连接器接口，即我们以前经常提到的

NGFF（Next Generation Form Factor），是由HP主导的一个PCI-SIG协会公布的协议，标准名称为PCI Express M.2 Specification，

主要设计目的是在同一连接器上支持多种模组/卡，包括：

WiFi
Bluetooth蓝牙
GlobalNavigation Satellite Systems（GNSS） 全球卫星导航系统
NearField Commucation（NFC） 近距离无线通信
WirelessGigabit（WiGig） 无线千兆比特
WirelessWide Area Network （WWAN）无线广域网
Solid-StateStorage Devices（SSD） 固态硬盘
Other&FutureSolutions 别的将来的方案
M.2可提供的通信接口包括：
PCIe，PCIe LP
HSIC
SSIC
USB
SDIO
UART
PCM/I2S
I2C
SATA
Display Port
And Future variants of the above
M.2的主要特点：

0.5mmpitch
支持更高的速率
相对PCIemini card，节约20%的PCB空间，节省15%的连接器高度
支持PCIe3.0，USB3.0和SATA3.0三种当前主流标准
M.2的主要应用终端：

平板电脑
智能电视
超级本
GPS装置
服务器
固态硬盘
游戏机

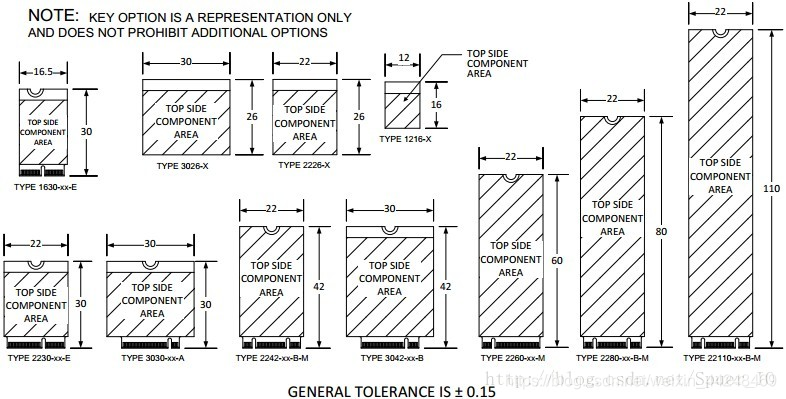

M.2规范1.0共定义了11种尺寸的模组/卡：

Type1216 宽度12，长度16，key位待定
Type1630 宽度16.5，长度30，key位E
Type2226 宽度22，长度26，key位待定
Type2230 宽度22，长度30，key位E
Type2242 宽度22，长度42，key位B和M
Type2260 宽度22，长度60，key位M
Type2280 宽度22，长度80，key位B和M
Type3026 宽度30，长度26，key位待定
Type3030 宽度30，长度30，key位A
Type3042 宽度30，长度42，key位B
Type22110 宽度22，长度110，key位B和M

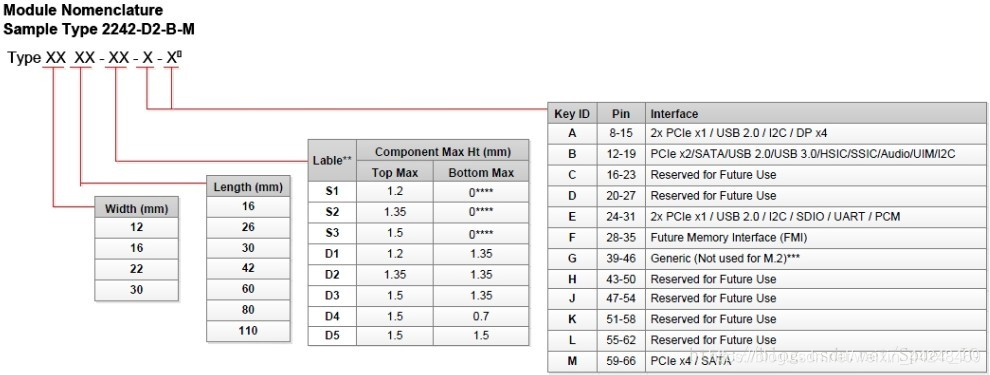

M.2模组/卡命名包含以下三项内容：

模组尺寸，宽度和长度
模组尺寸板上和板下的元件高度
Key位
例子：

M.2 Key典型应用：

A Key：主要应用于无线连接，如WiFi，蓝牙，NFC，Wigig。卡的类型包括1630，2230和3030。

B Key：主要应用于WWAN，GNSS，SSD。卡的类型包括3042，2230，2242，2260，2280和22110。

E Key：主要应用于无线连接，如WiFi，蓝牙，NFC，GNSS。卡的类型包括1630，2230和3030。

M Key：主要应用于支持PCIe或SATA协议的主机界面，通常为SSD。

特别的：M.2的连接器共有三种Socket（Socket1、2、3），因Socket1全部采用焊接方式且仅适用于1216，2226和3026尺寸，

故常见M.2设备连接器多为Socket2和Socket3两种。
