Ansys学习-Ansys workbench-暂态传热问题仿真尝试-水泥盒子

创建仿真任务



打开Ansys workbench，创建一个动态热力学仿真任务



---



配置材料数据



点击Engineering Data来配置材料



进入Engineering Data页面就可以配置材料了，默认材料是结构钢

右键空白地方可以选择一些已有的材料数据



---



建立模型几何模型

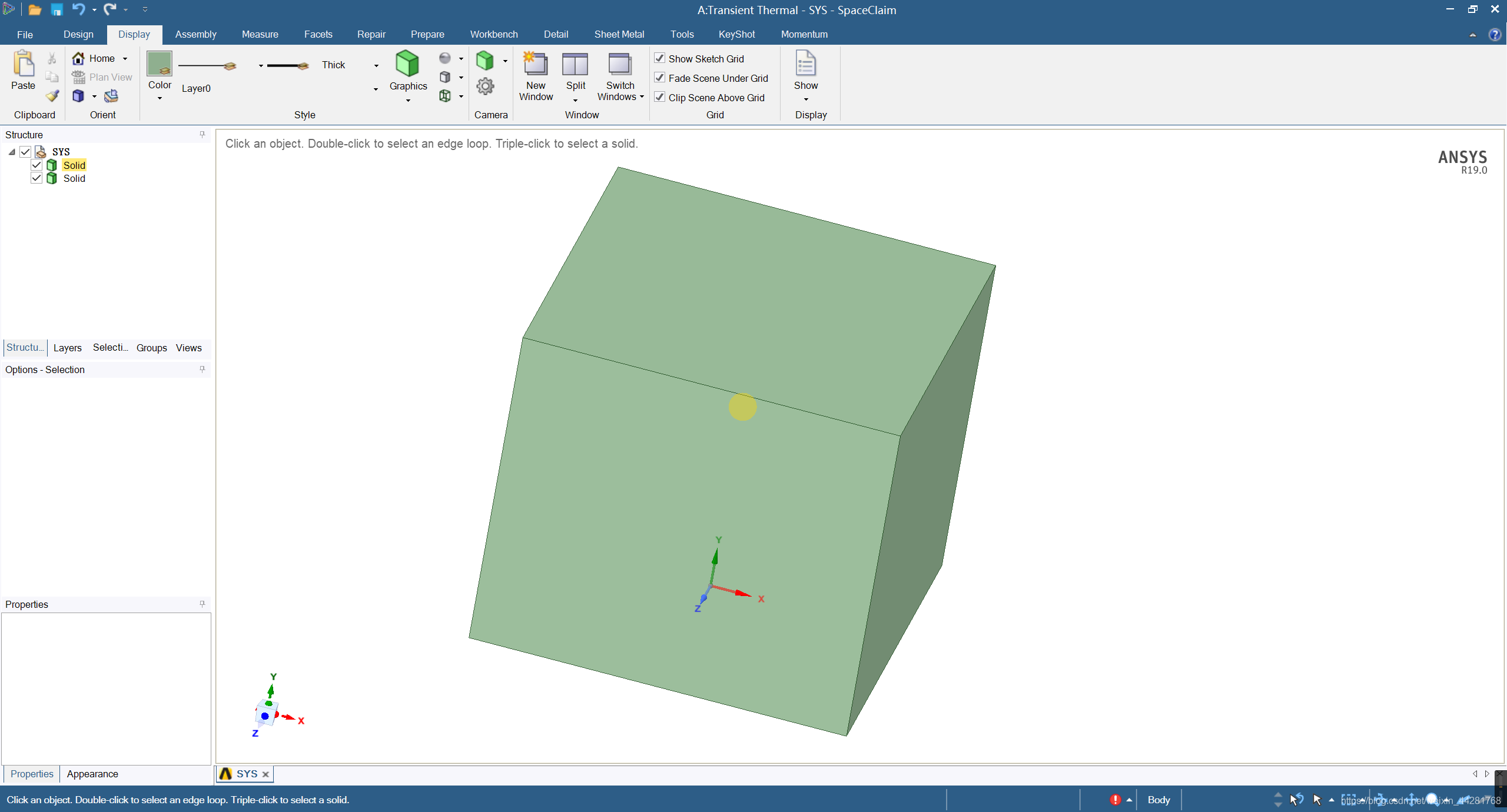

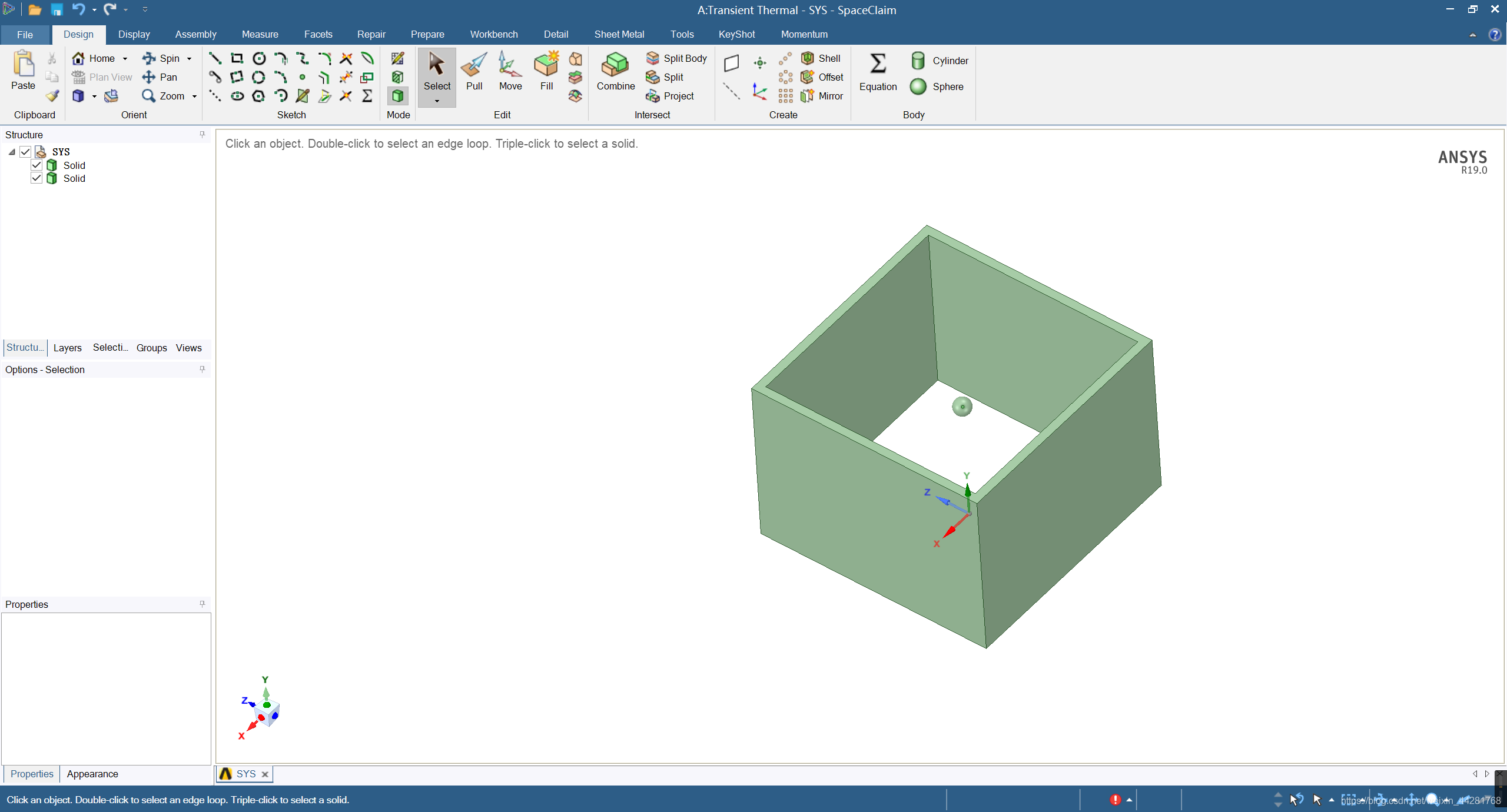

制作一个水泥盒子，中间放置一个小球



---



画网格和仿真



赋予不同的材料特性

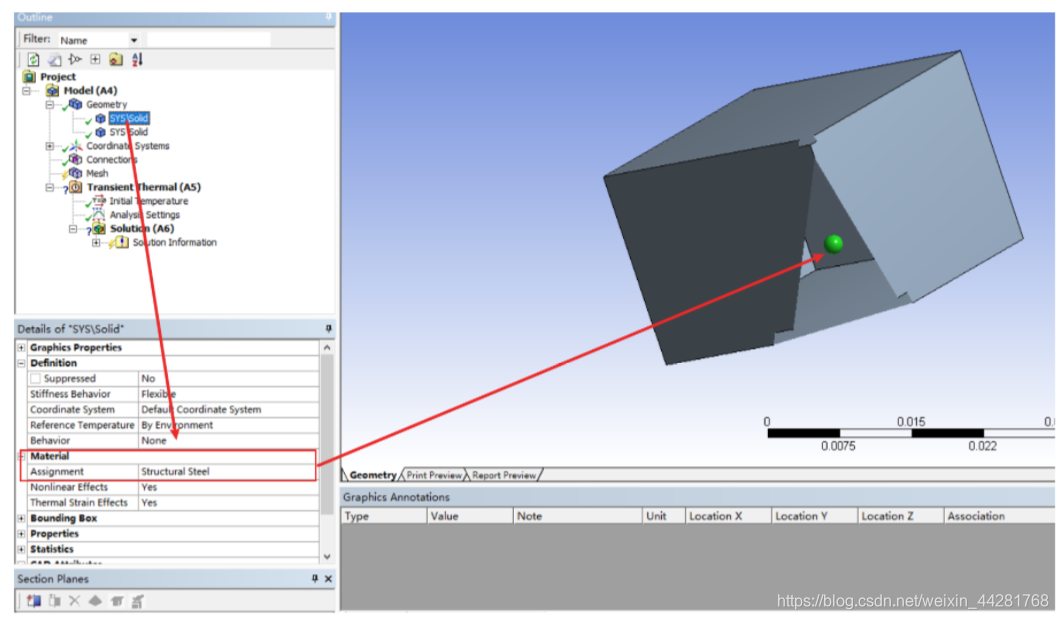

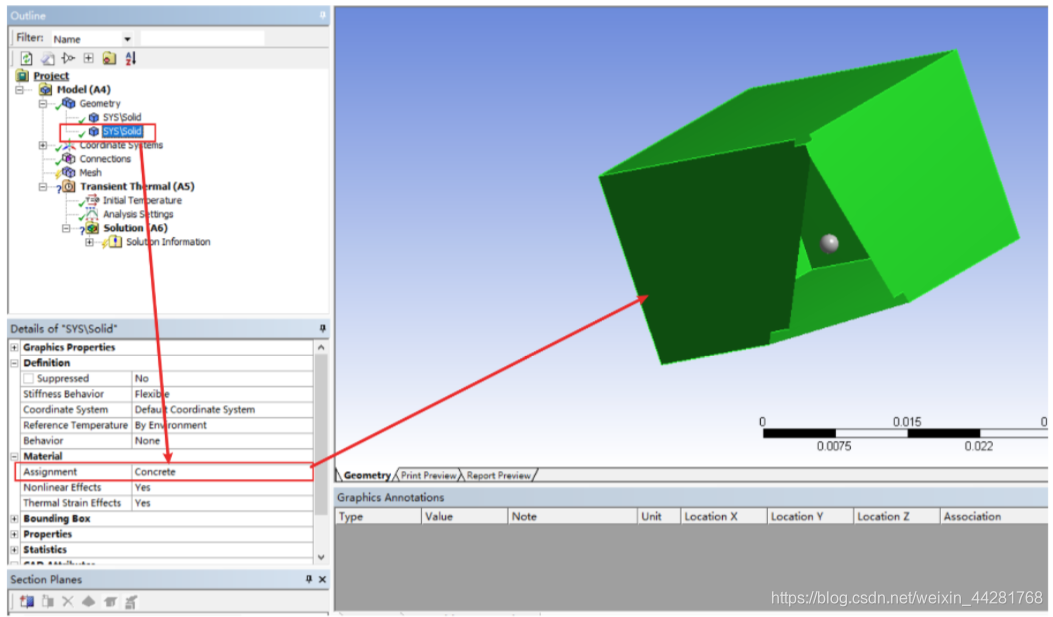

在Geometry下为各个几何结构赋予不同的材料特性：



自动划分网格

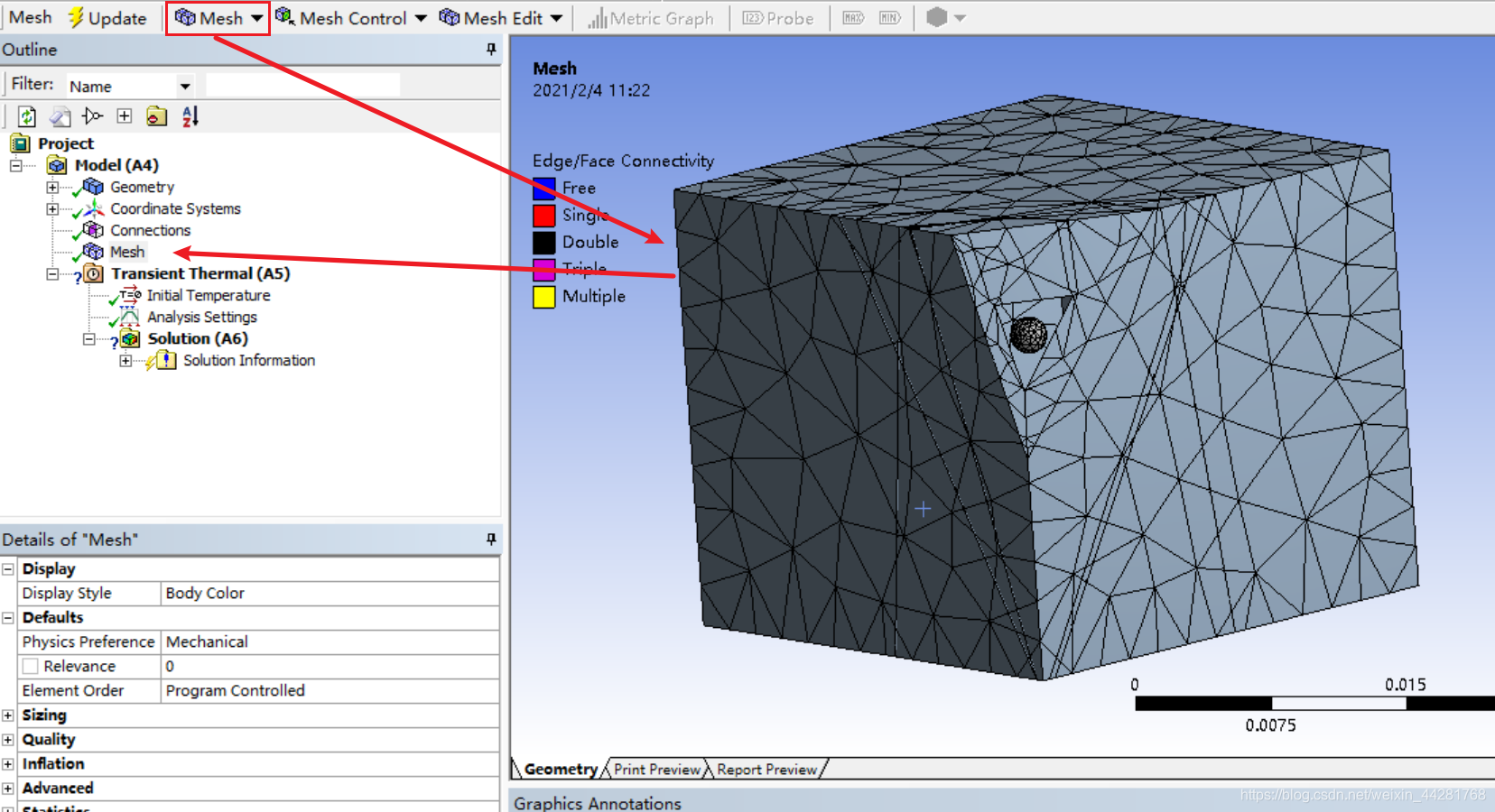

点击Mesh自动划分网格，划分好后Mesh被打上了✓



设置仿真条件

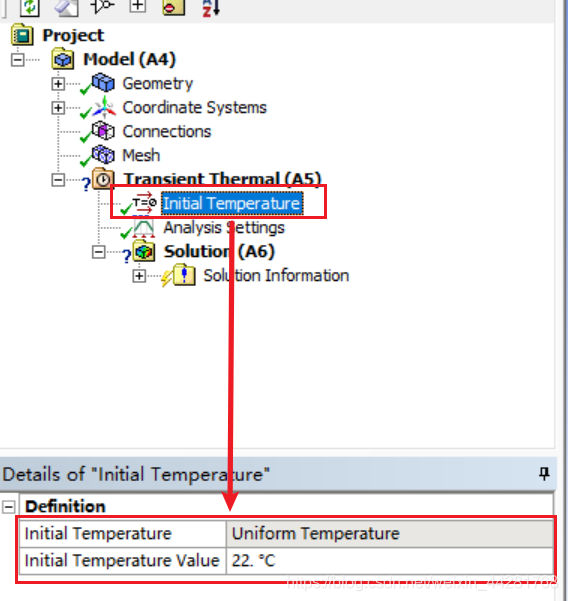

设置初始条件

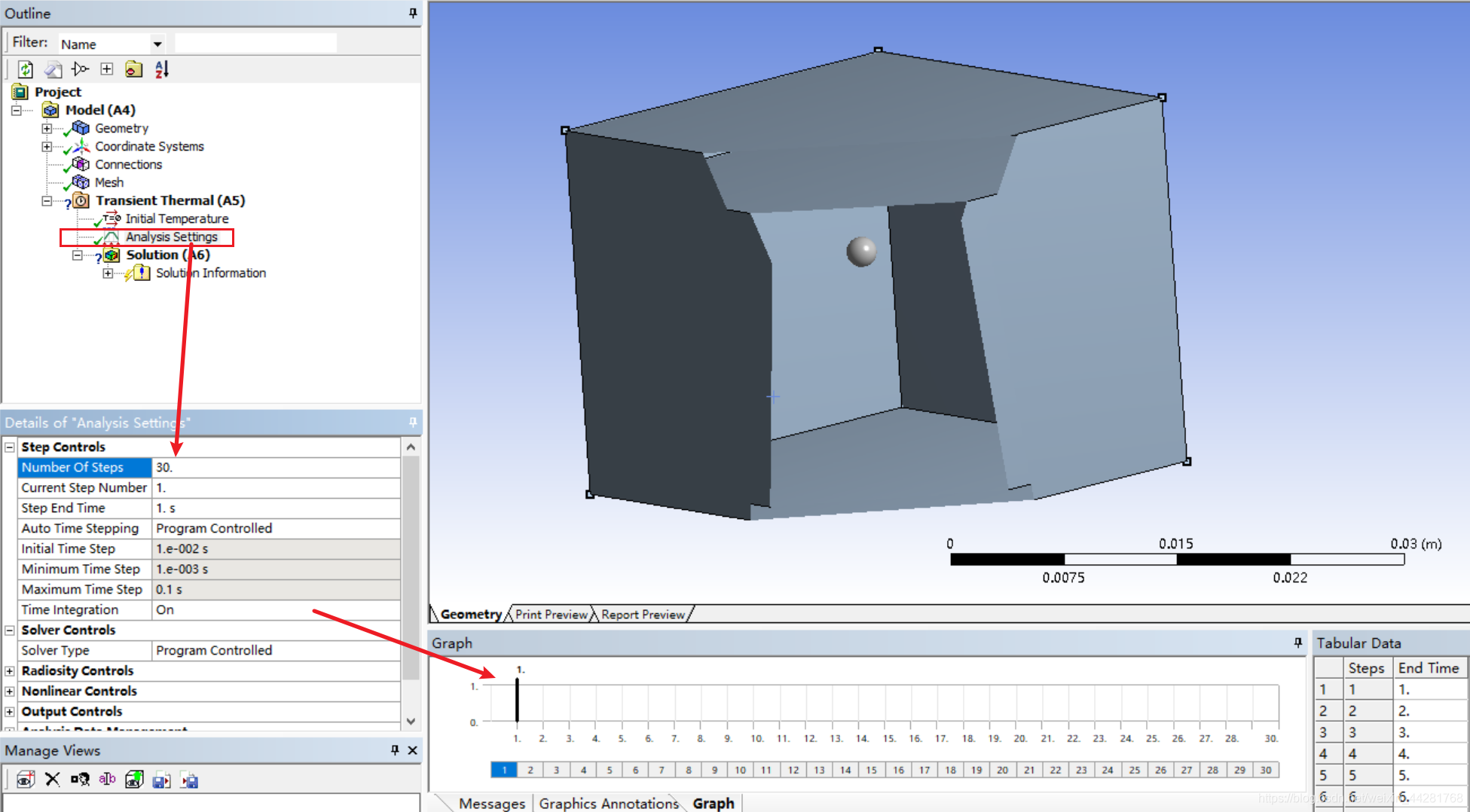

仿真步长设置，我这里设置成30步

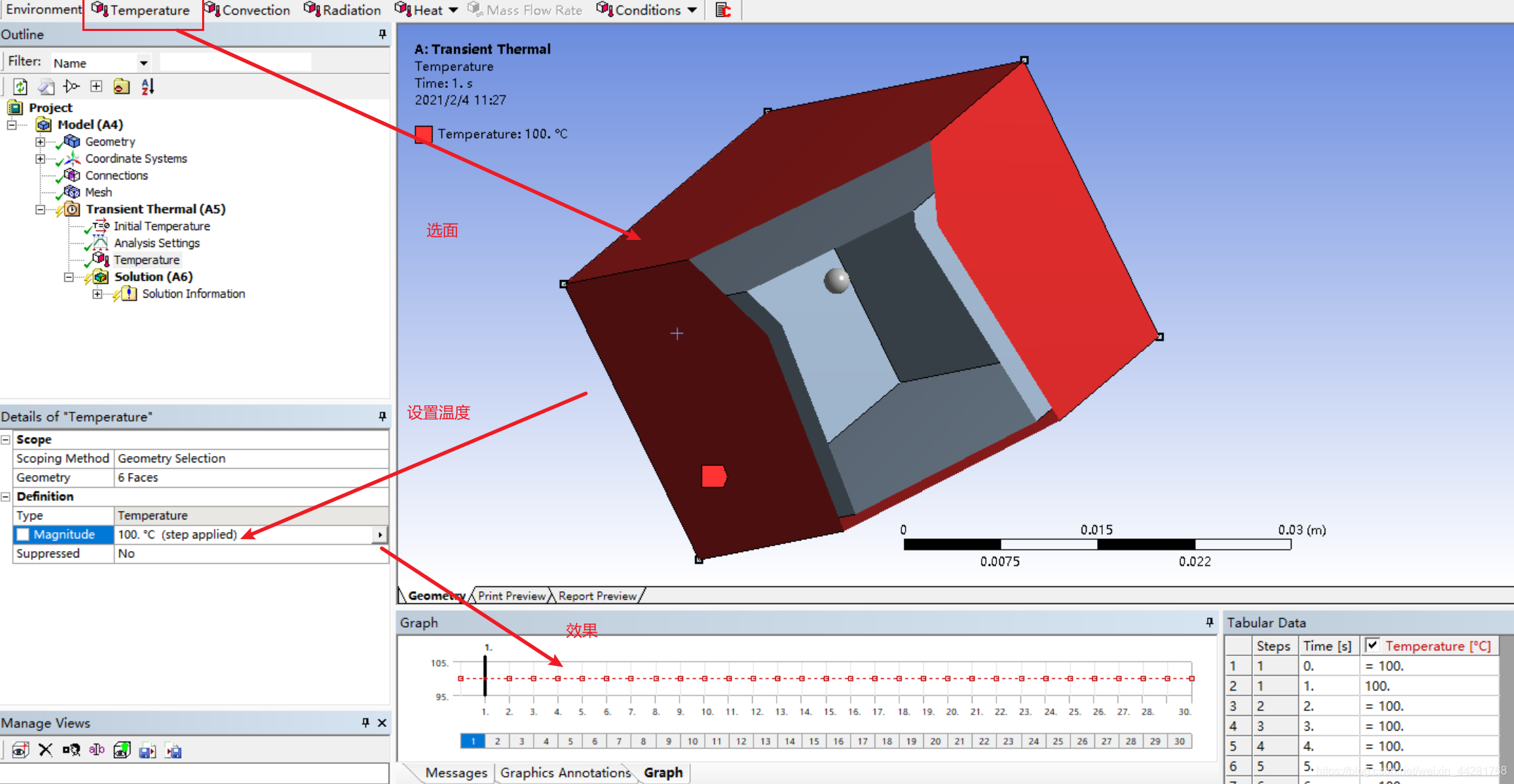

设置一些温度和热交换的条件

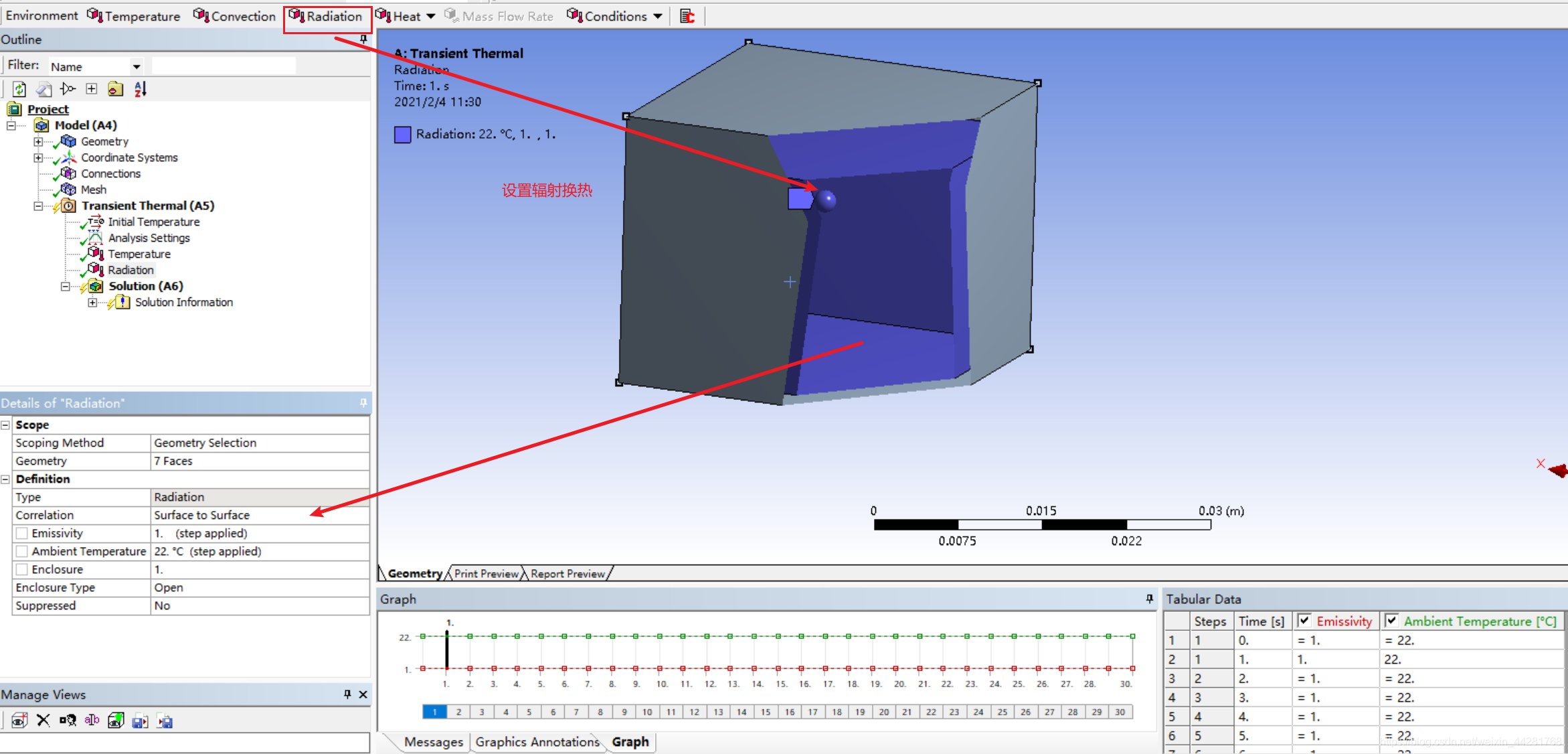

外部不考虑任何换热，内部各面之间通过辐射换热



添加观测量



选择观测位置，设置想要观测的量



仿真



点击solve开始计算

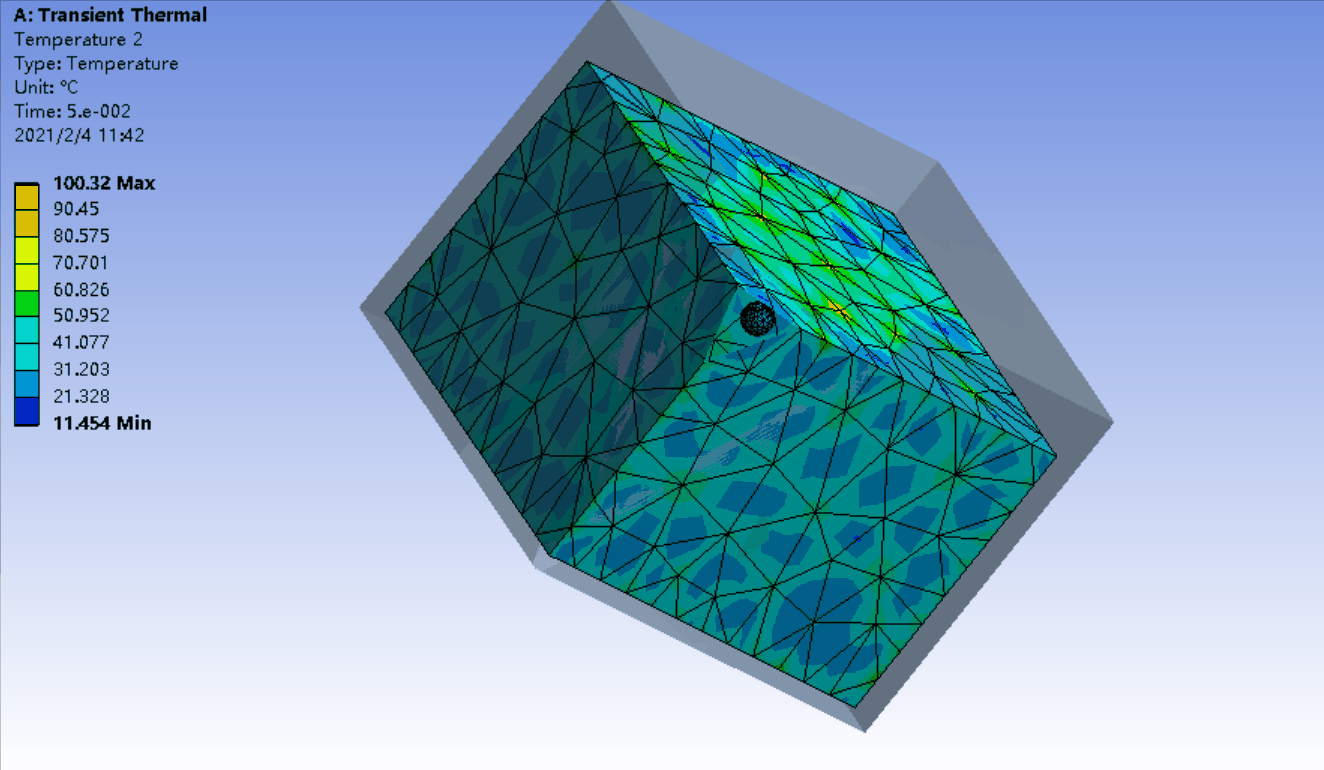

仿真结束，看看结果：

可以看到温度变化的趋势如上图所示，由于上盖的水泥板太厚了，温度上升的会比其他面慢很多。而里面的钢球，可能是因为仿真条件设置有问题，并没有与盒子产生热交换？（是因为中间还要放一个几何模型代表空气么？）温度一直都没有变化，下次得看看怎么设置才是对的。
