Comsol学习——Comsol基础建模流程

前言

开了个新坑，开始学习多物理场仿真帮助自己理解传热学一类课程，请大佬们多指教~



首先先跟着comsol的官方教程学习一下comsol中如何进行问题的研究：https://cn.comsol.com/video/introduction-to-tutorial-videos-cn

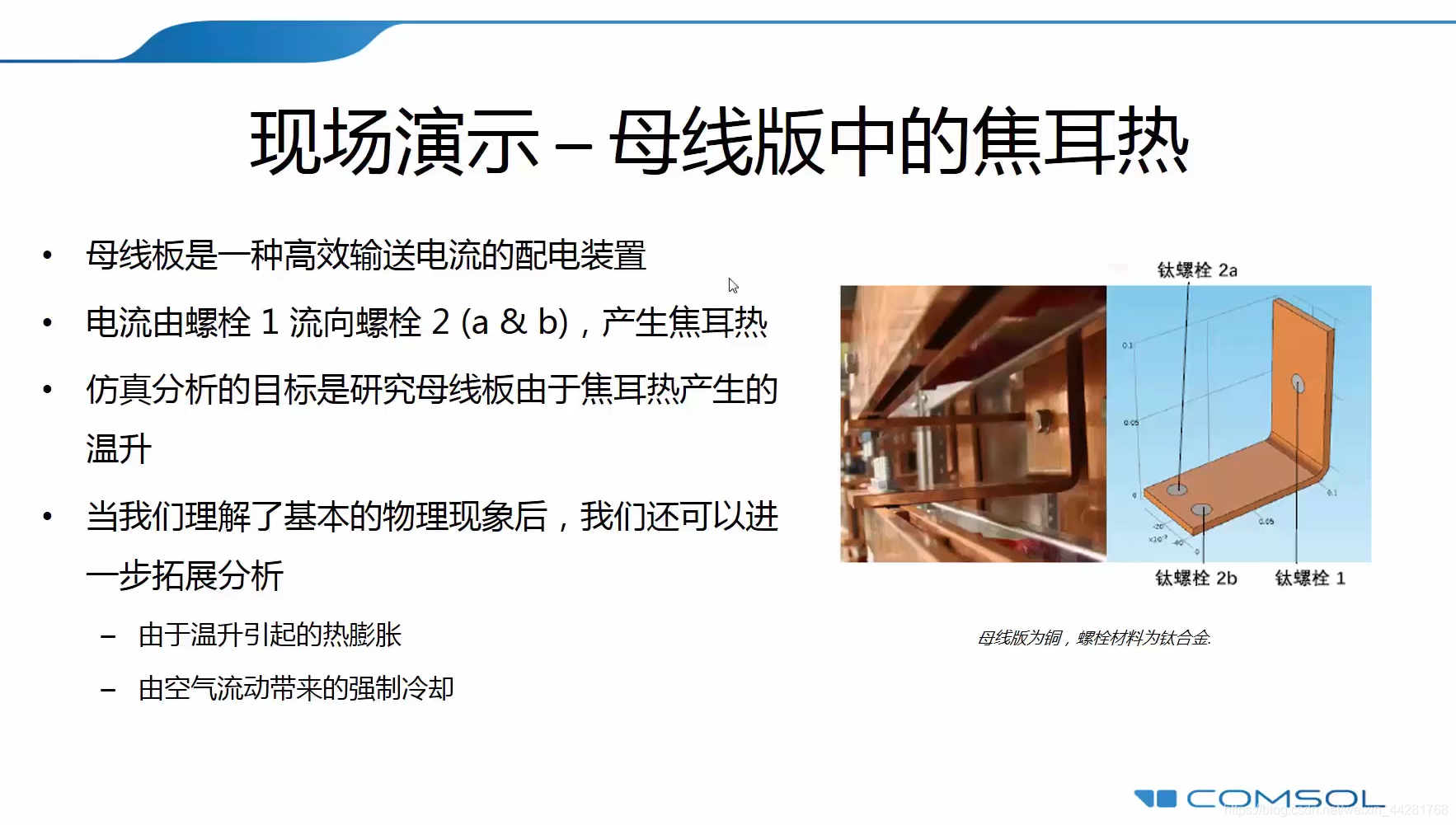

基础建模流程以一个母线板的建模来进行学习：

 跟着教程，总结起来建模研究问题大概包含以下步骤：



Step1 选择问题涉及到的物理场

通过对问题进行分析，问题中涉及到的物理场有焦耳热和母线板与外界之间的热交换。



Step2 选择研究类型

这里研究稳态的情况。

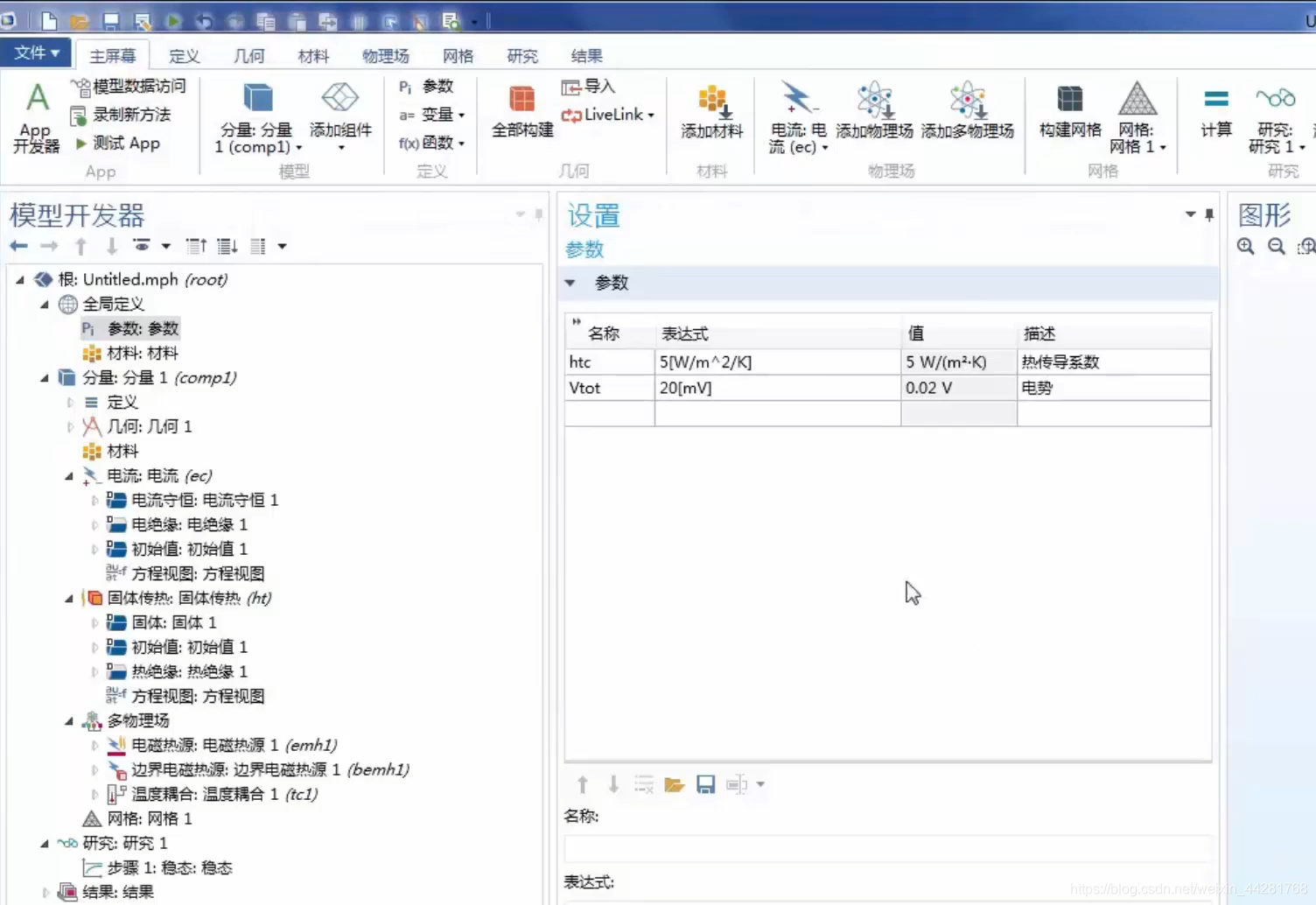

Step3 设定全局参数，为常用的一些变量做设定

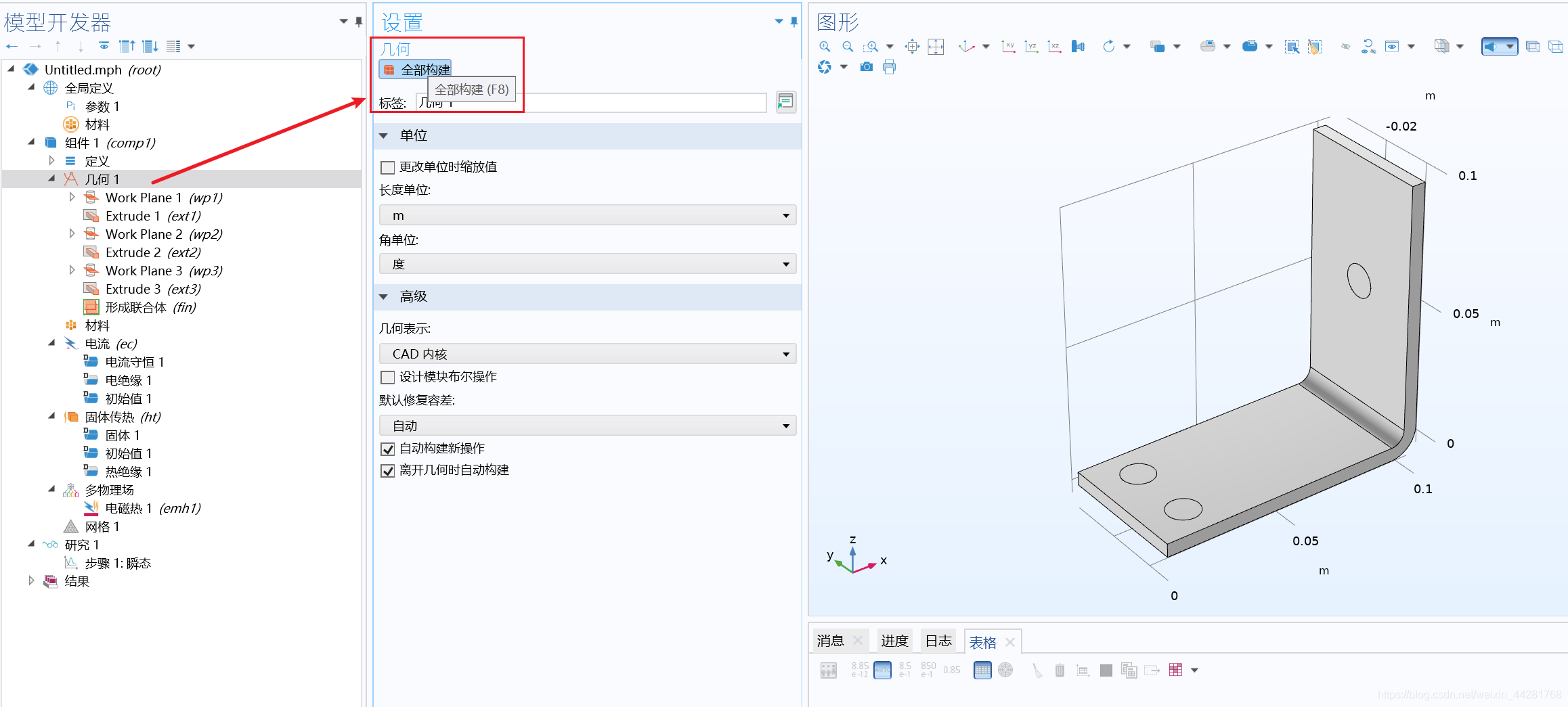

Step4 导入/创建几何模型



导入序列后需要构建才会形成实体

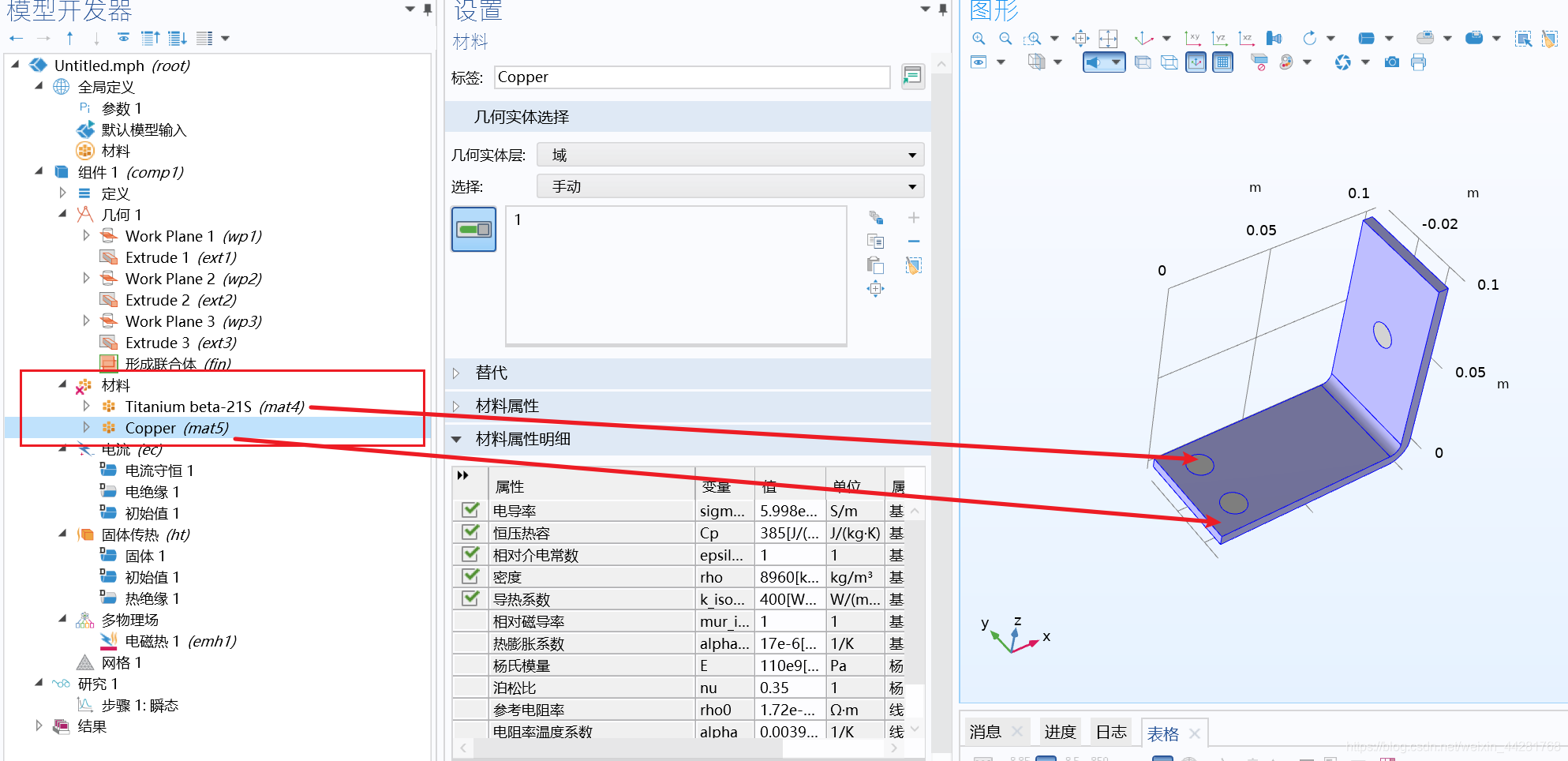

Step5 添加材料



Step6 设置边界条件

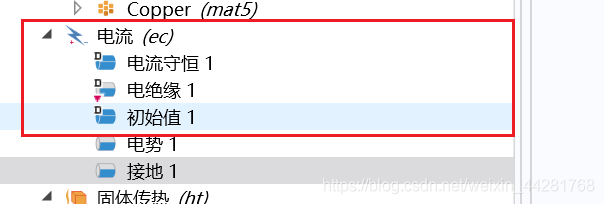

一般会有预设的边界条件，这里根据问题分析，我们还需要为螺钉加入一个电势边界条件和一个接地边界条件

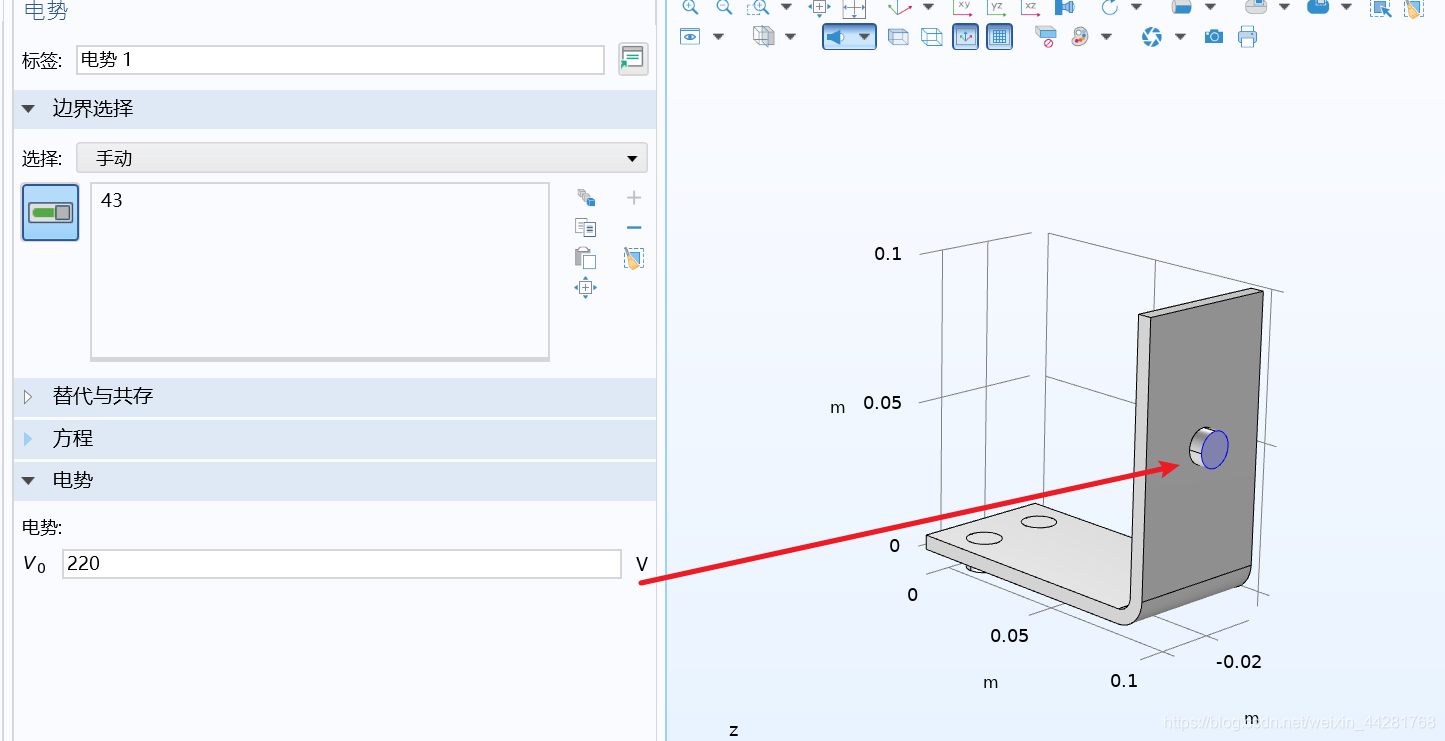

比如此处，设置电势为24V（想模拟下电瓶短路？图里那个220V不对，220V都直接熔断了估计？一开始我设置220V直接计算就不收敛了）

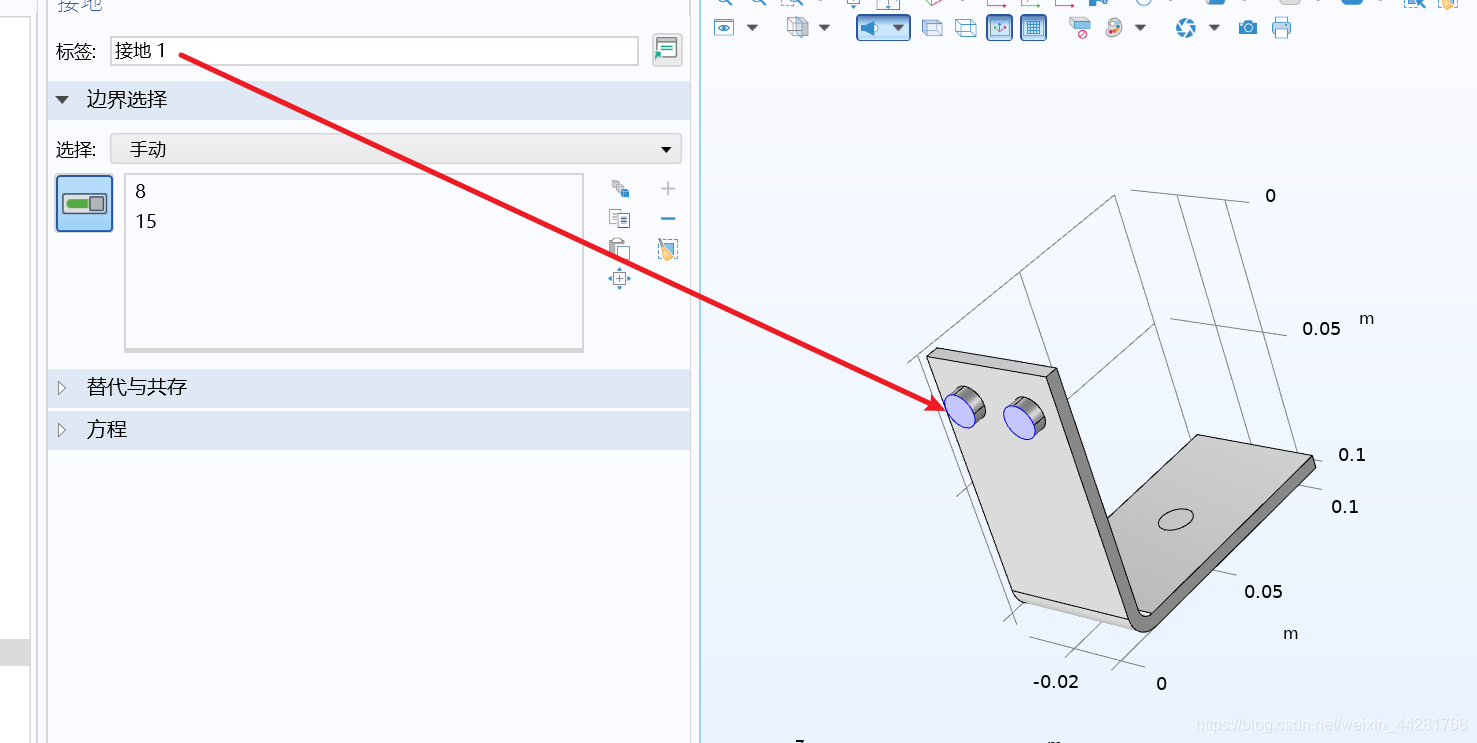

下面的螺钉接地

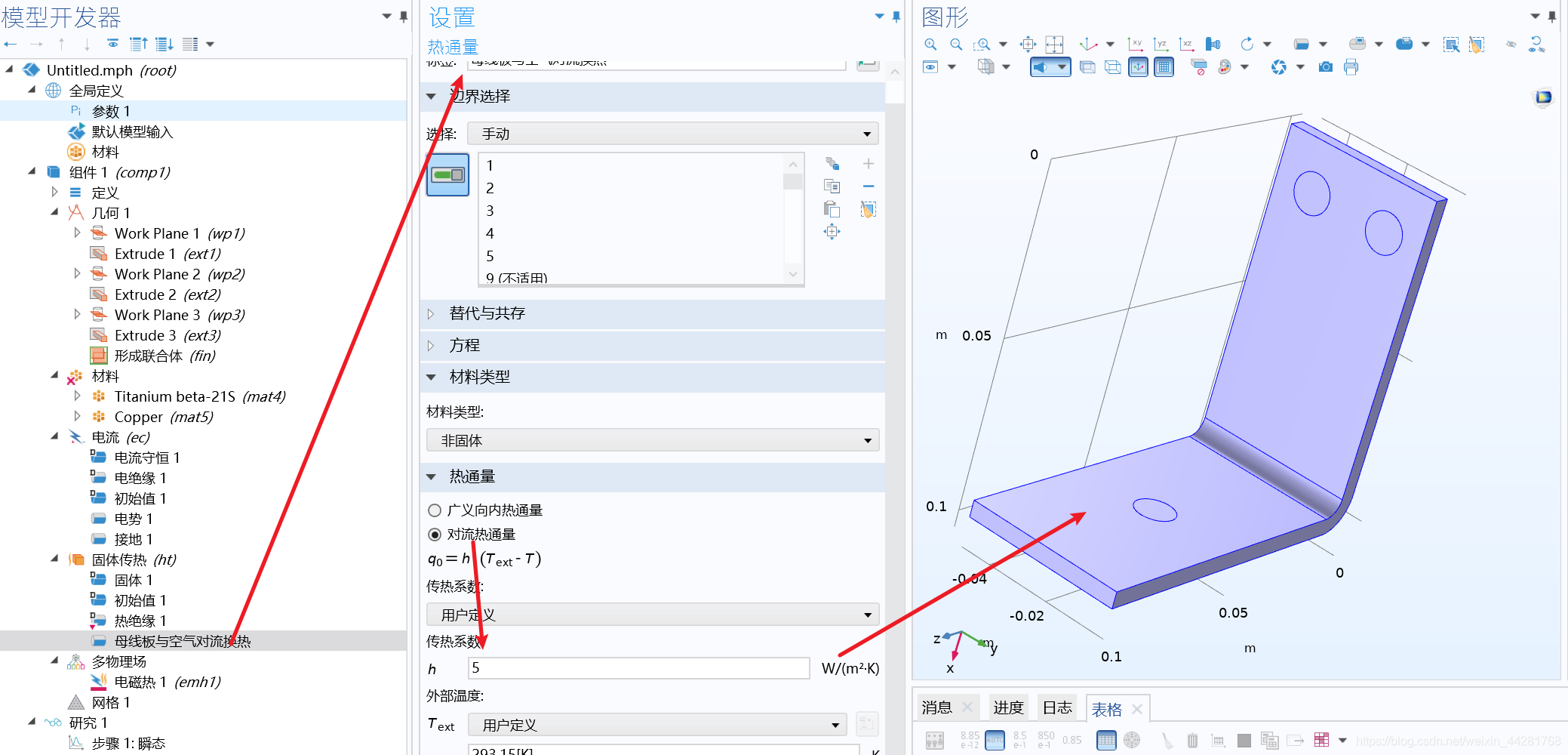

设置母线板与空气的自然对流换热

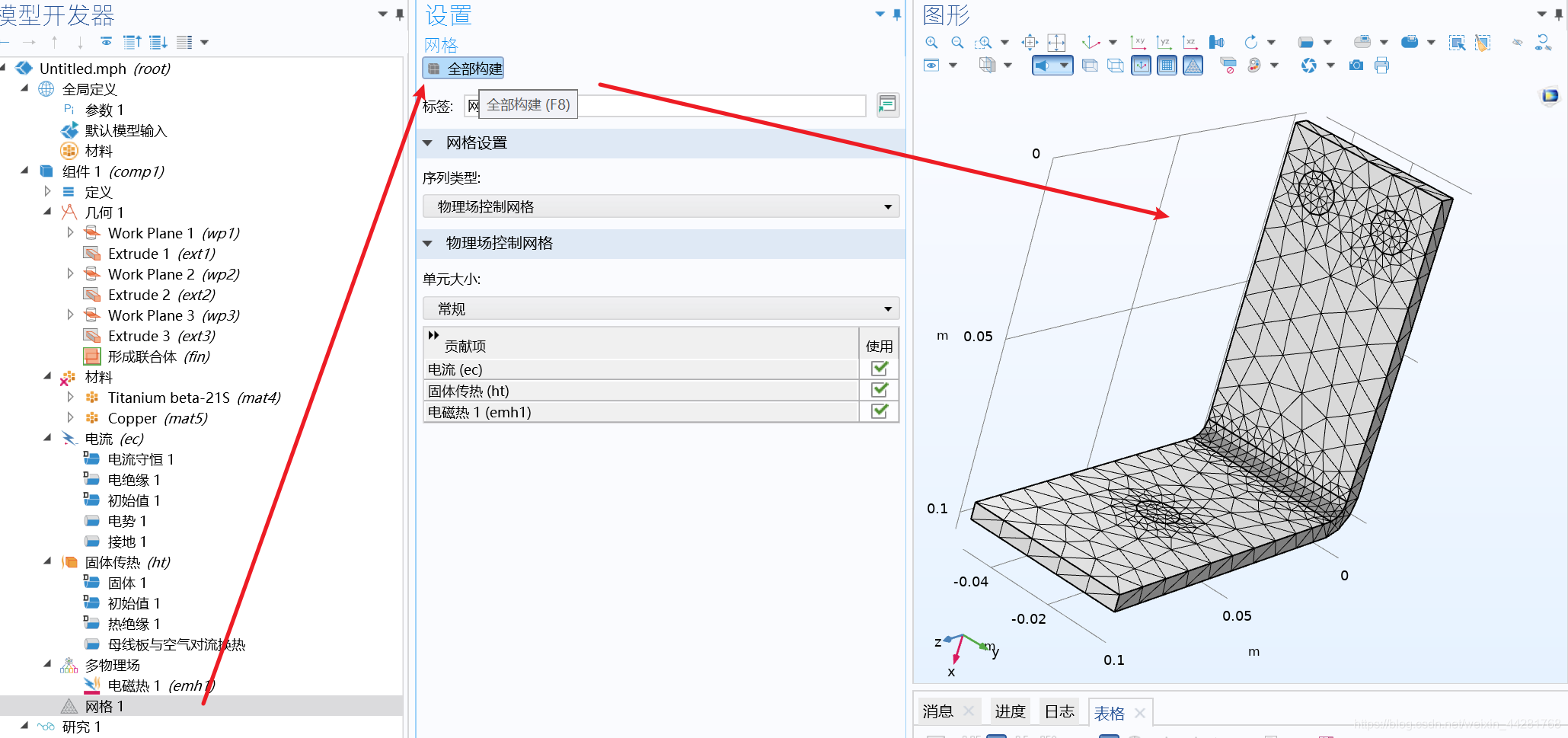

Step7 构建网格

像这样的简单问题可以直接点击全部构建让comsol自动创建网格。



Step8 求解计算

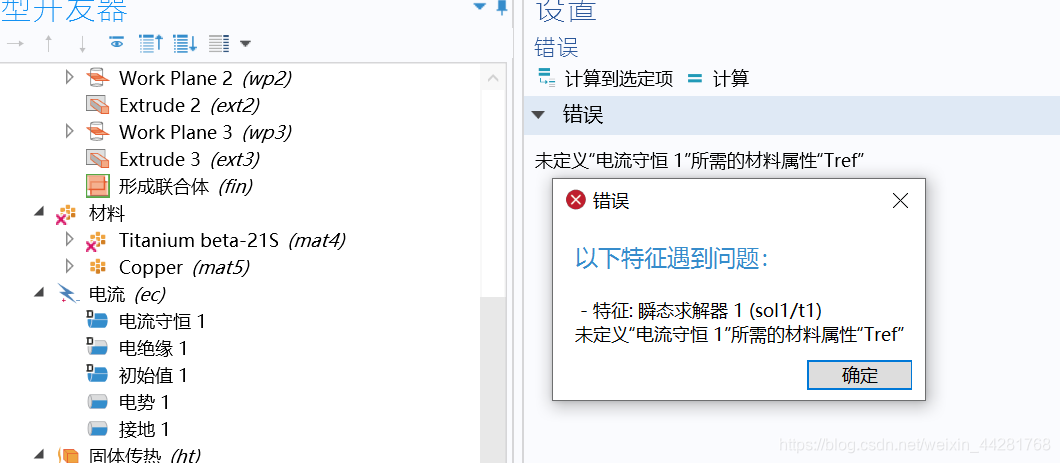

计算发现报错，可以看到材料那一栏有一个×，这意味着有的物理场计算中，所需的材料属性未给出。



点击可以发现是钛缺少几个参数

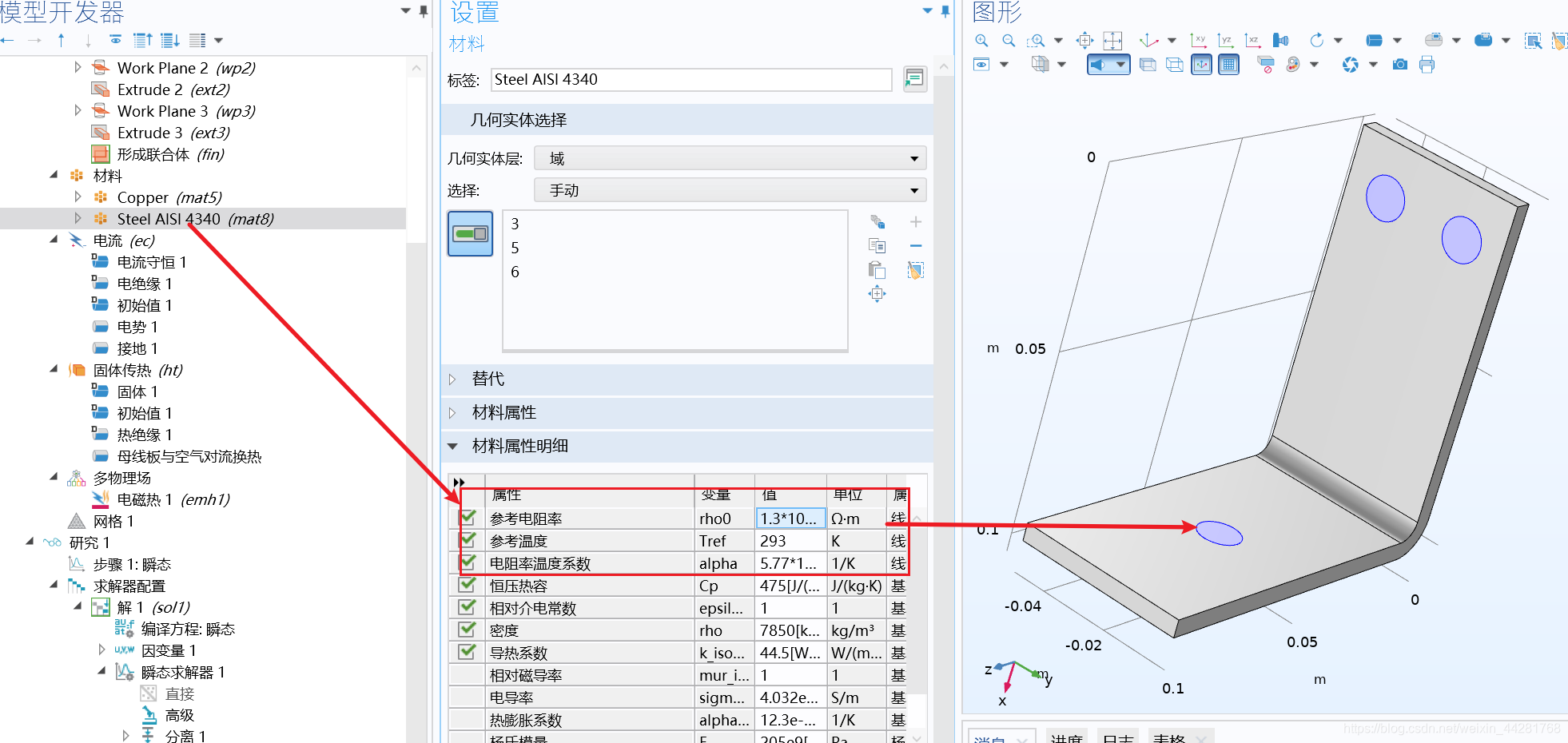

这里可以上网搜一下材料手册，填一下相应参数，顺便把钉子换成钢钉，再进行计算

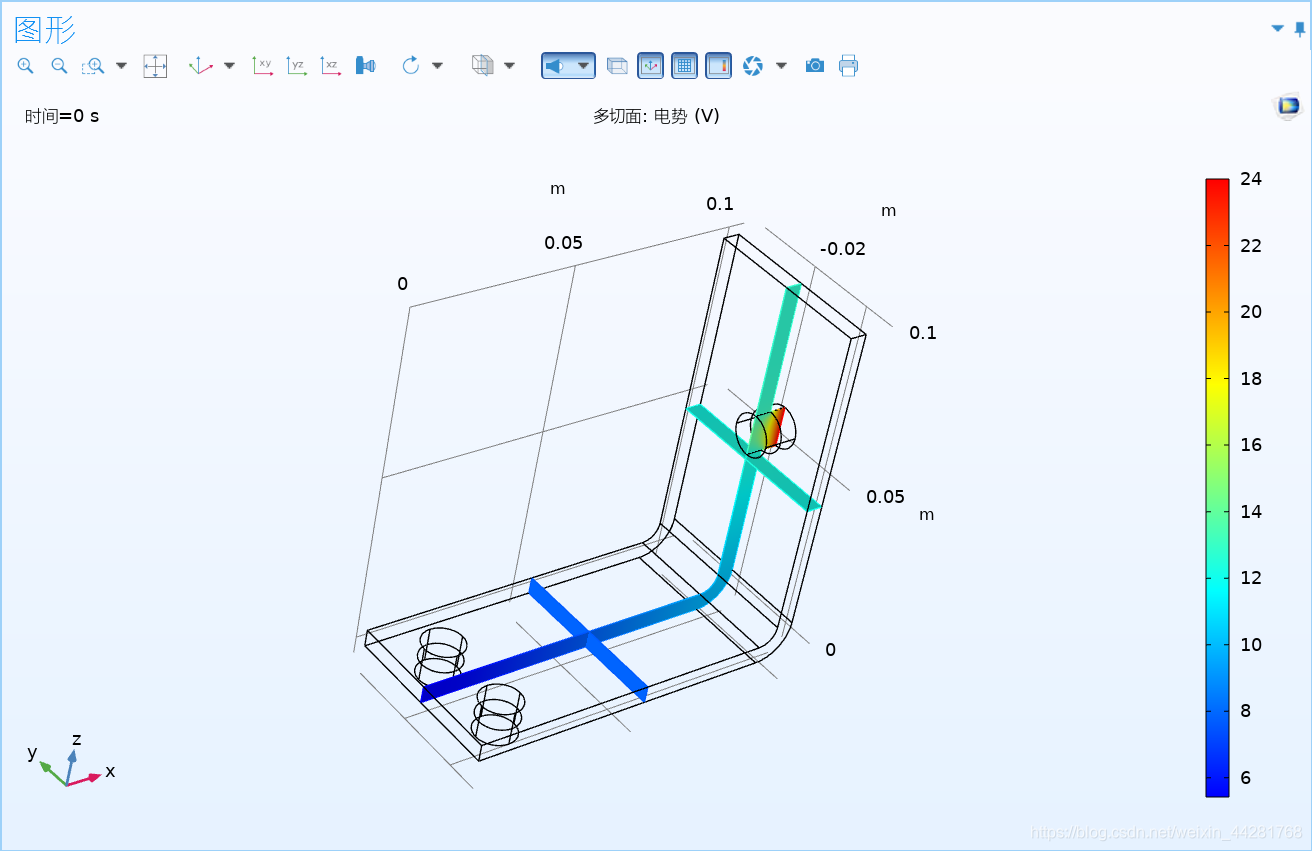

很快就可以完成计算得到结果了，这里是电势分布。



Step9 后处理

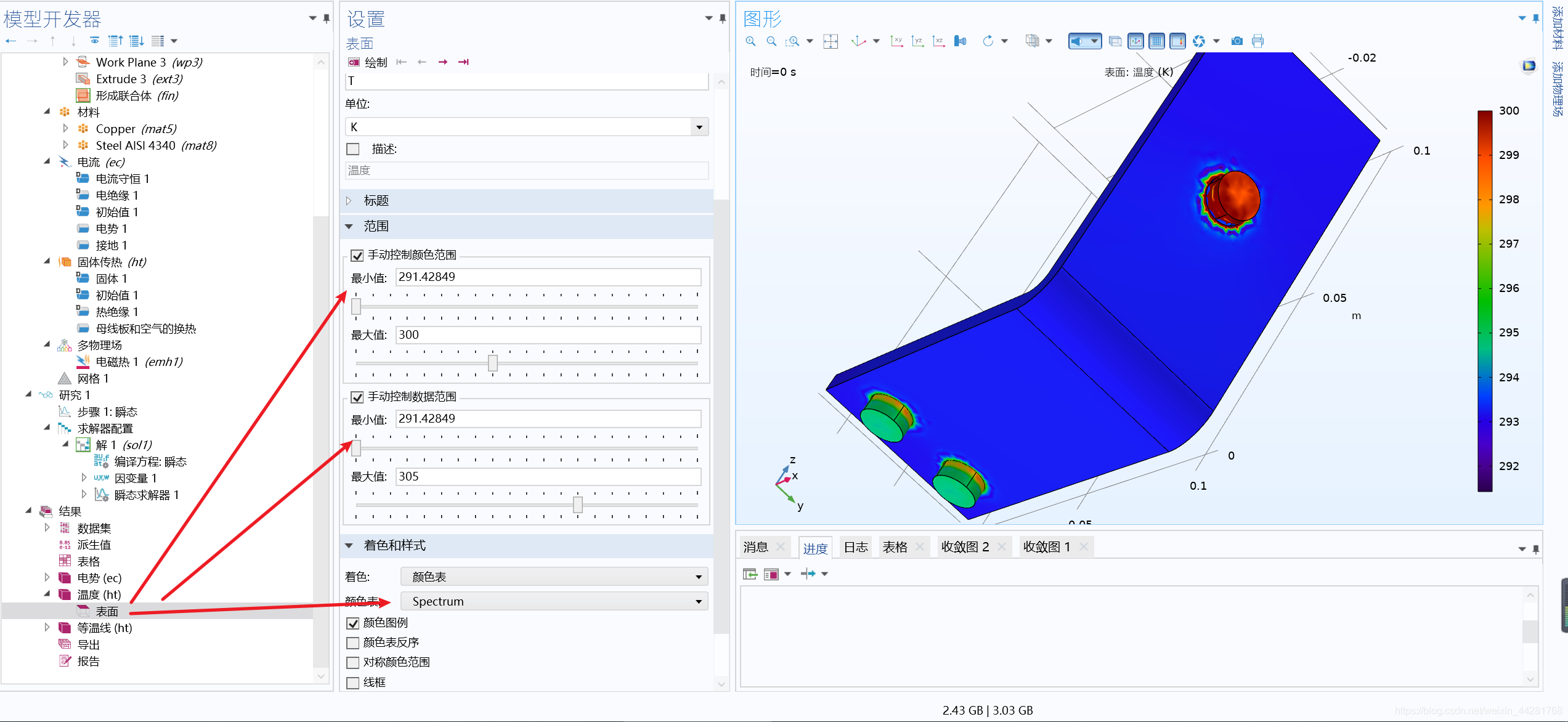

这里比较关心温度分布的结果，但是到处都很红，看分布很不直观，这里可以进行后处理



通过更改显示颜色的区别，这里可以把温度分布图变成这样，看起来要直观了许多
