【Comsol学习】二维稳态热传导问题

已于 2025-04-06 15:25:08 修改
阅读量2.6k 收藏 16
点赞数 3
分类专栏： Comsol学习 文章标签： 仿真
于 2022-10-05 15:09:52 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-NC-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44281768/article/details/127172811
版权

问题分析

根据comsol例程，问题给出条件如下





稳态建模仿真

选择二维稳态研究，选择固体传热物理场，开始设定各类条件

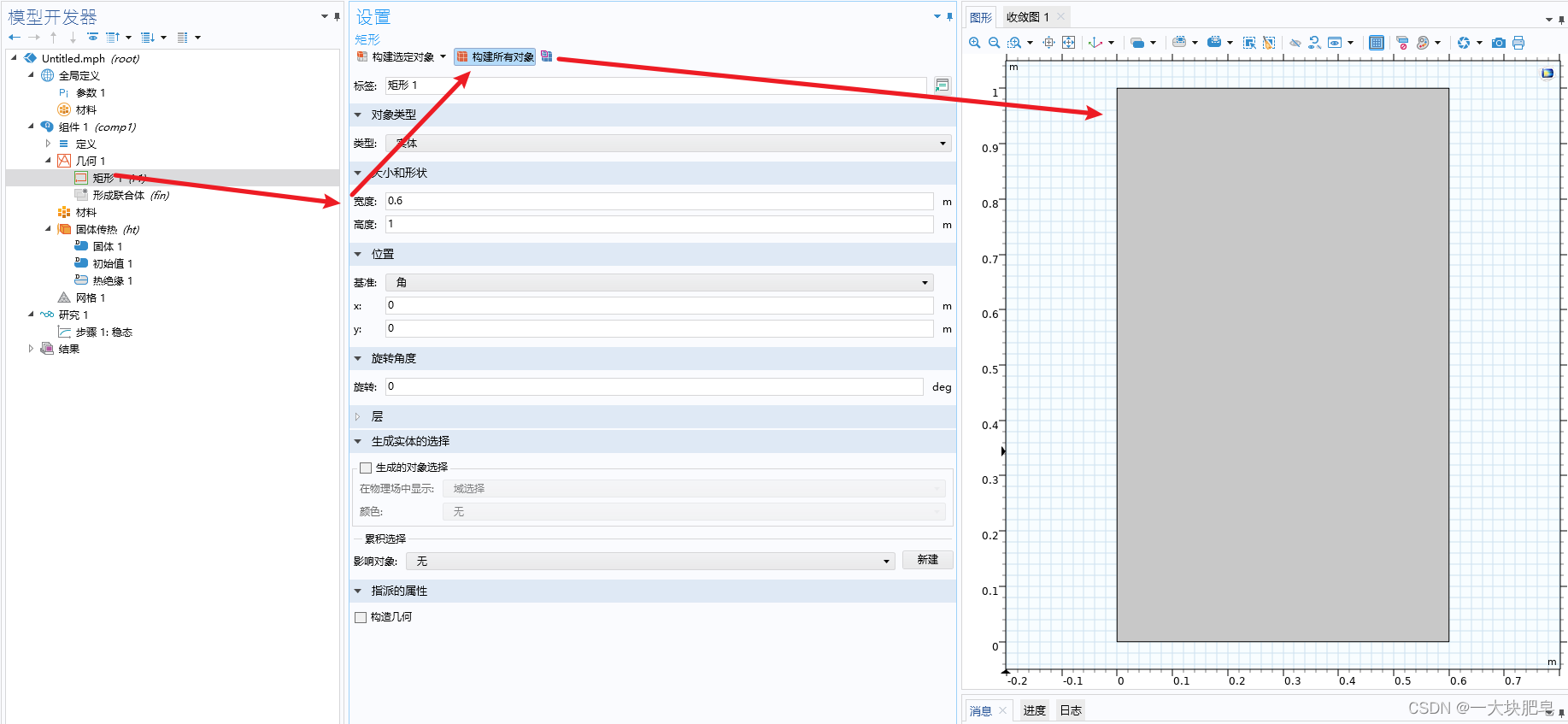

几何条件

根据问题描述构建几何模型

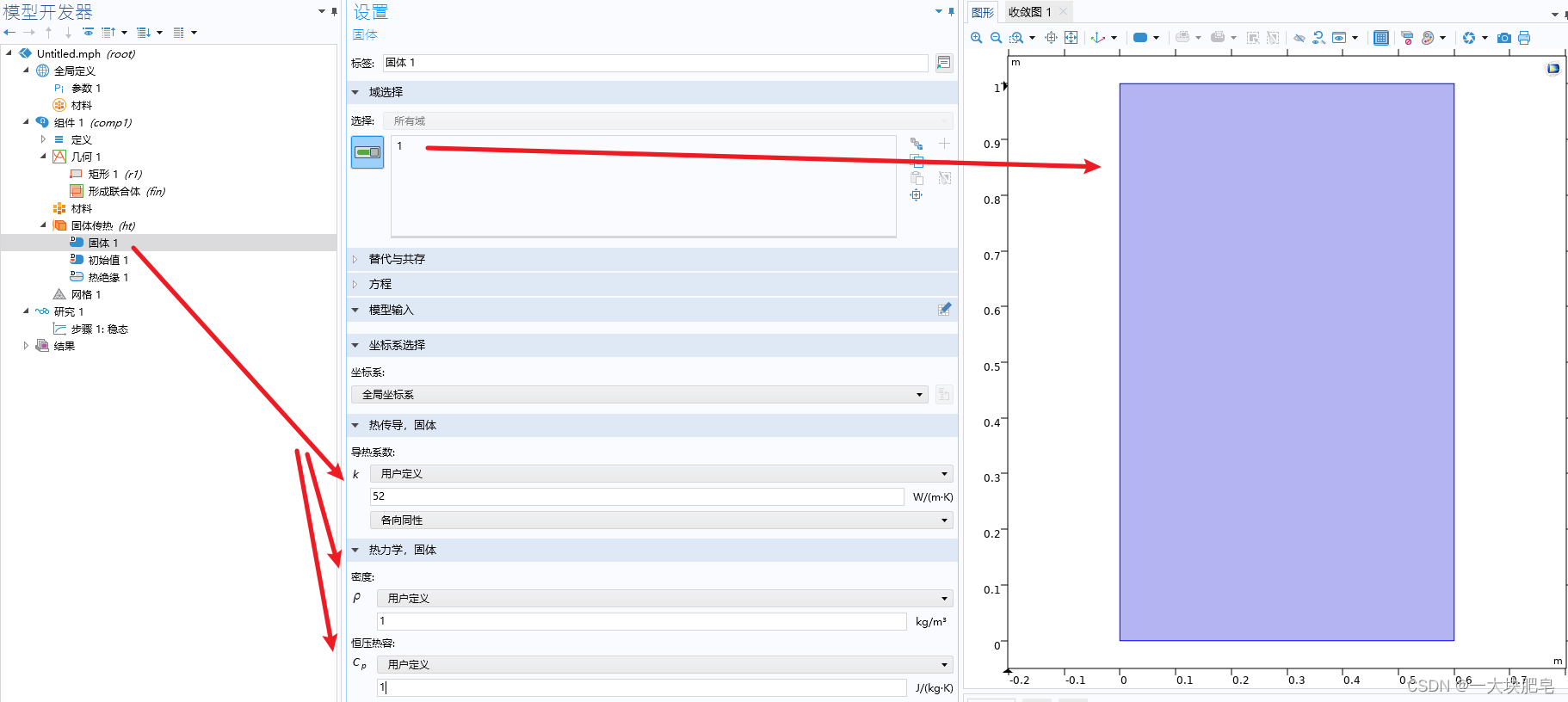

物理条件

按照问题描述，为矩形设置其热导率等条件



边界条件

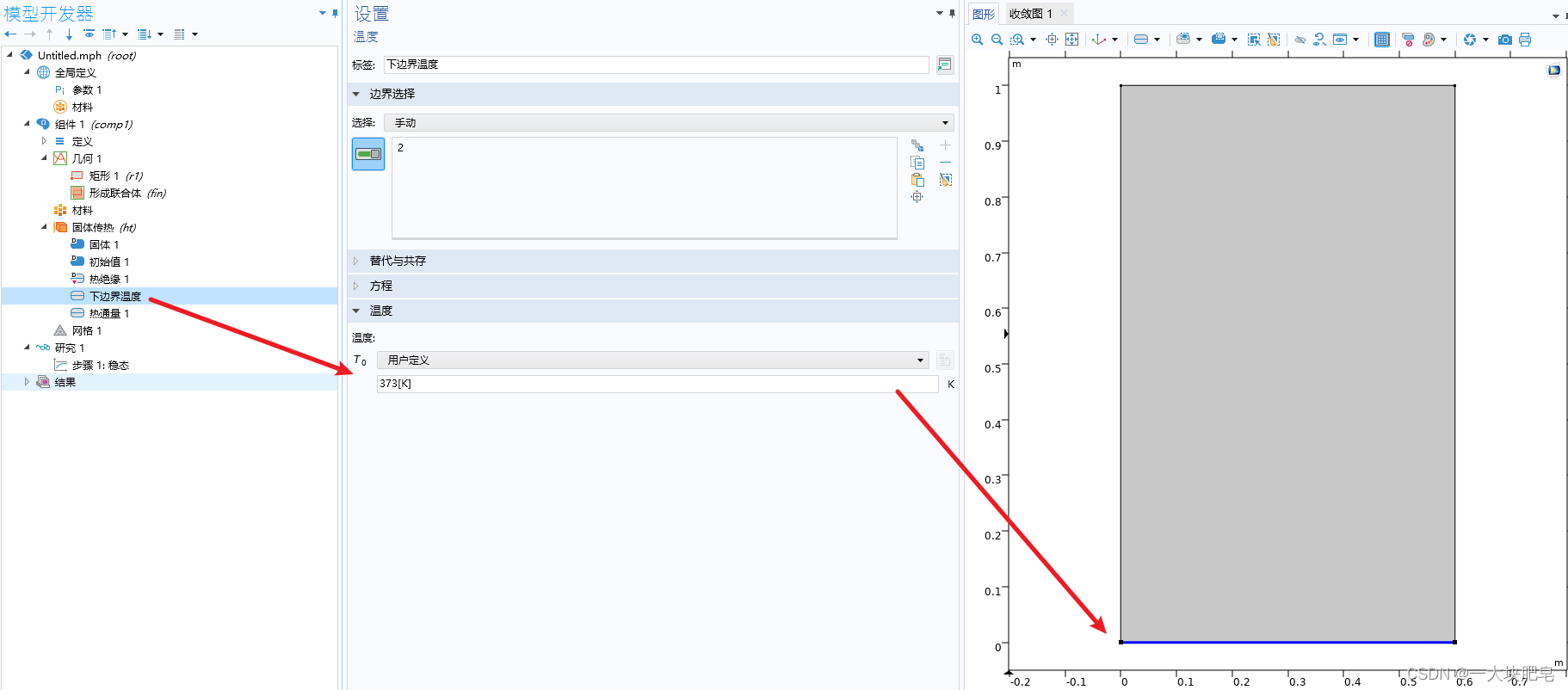

下边界为第一类边界条件

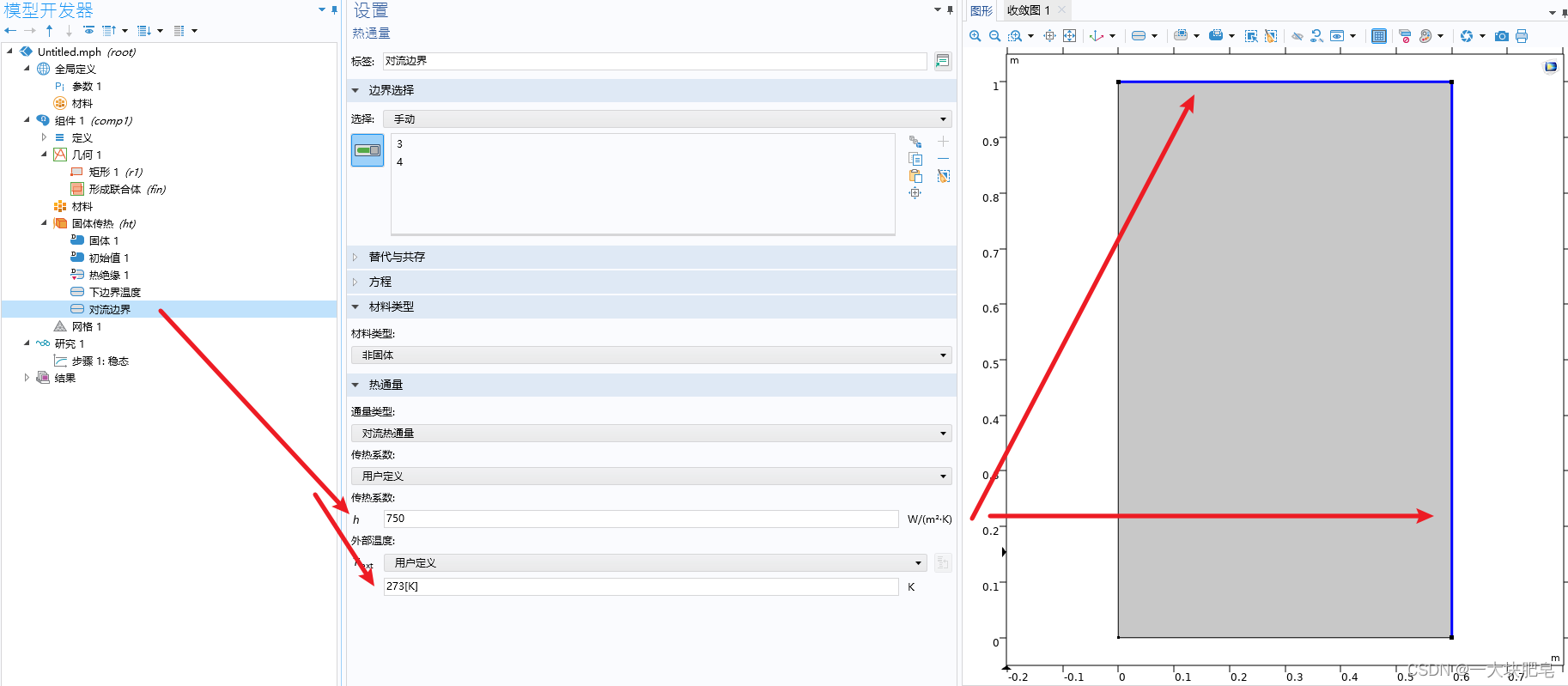

上和右边界为第三类边界条件

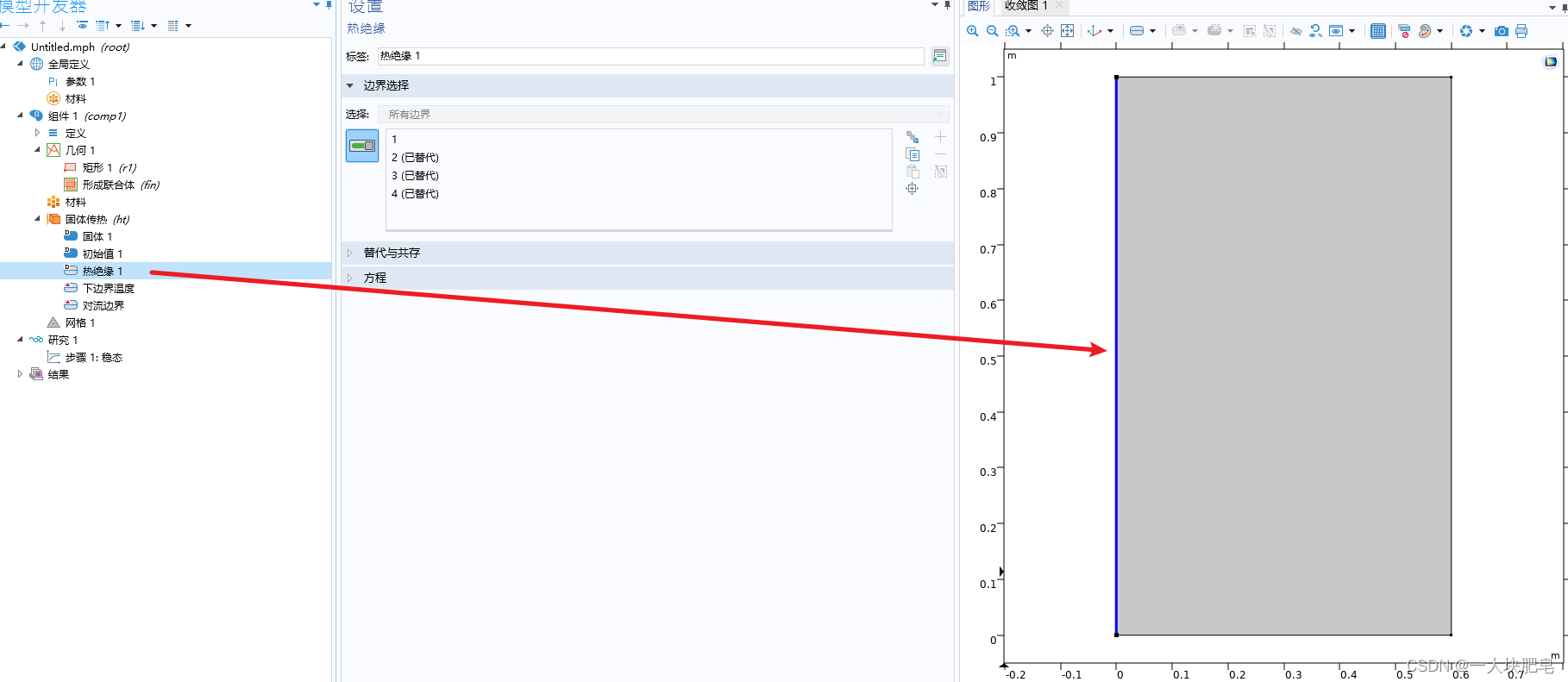

左边界为绝热



求解

结果可视化和分析

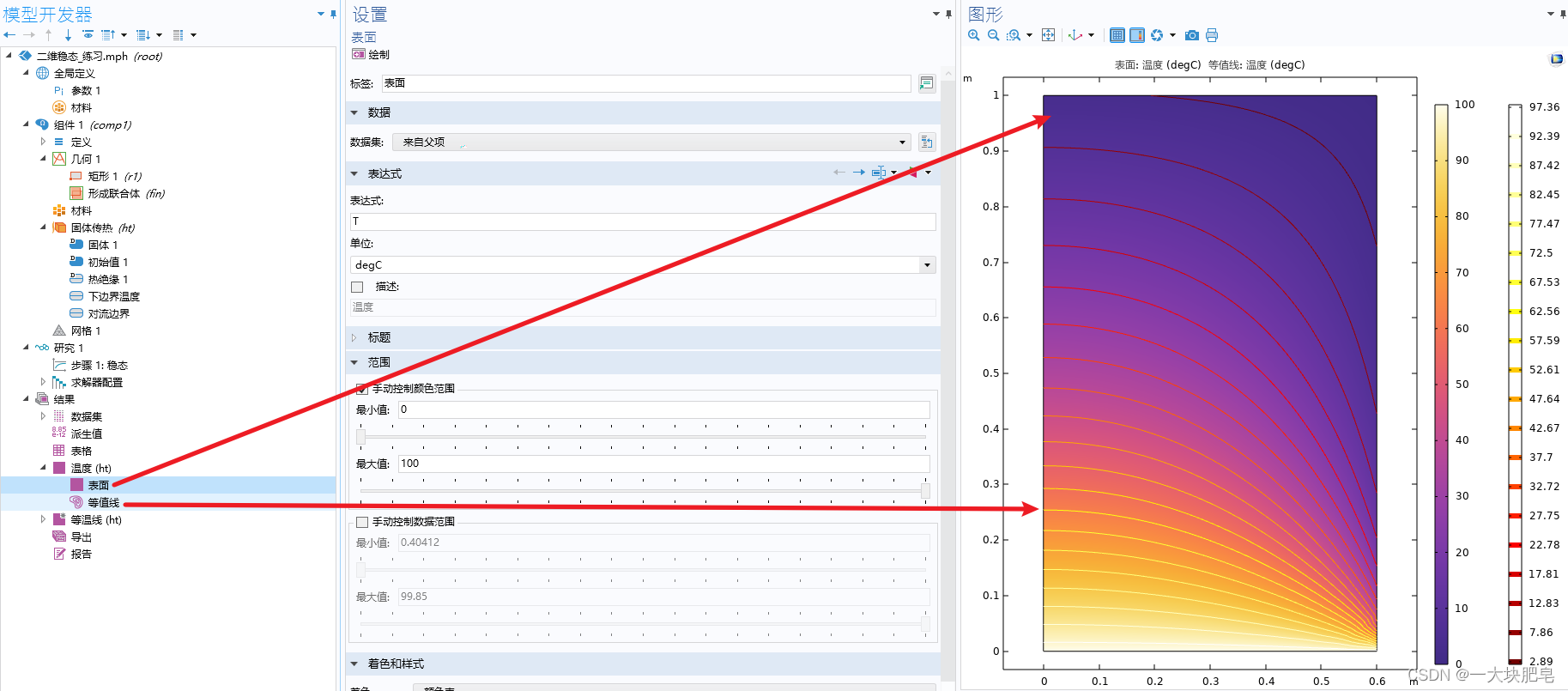

为计算结果添加云图和等温线，并将温度单位设置为℃

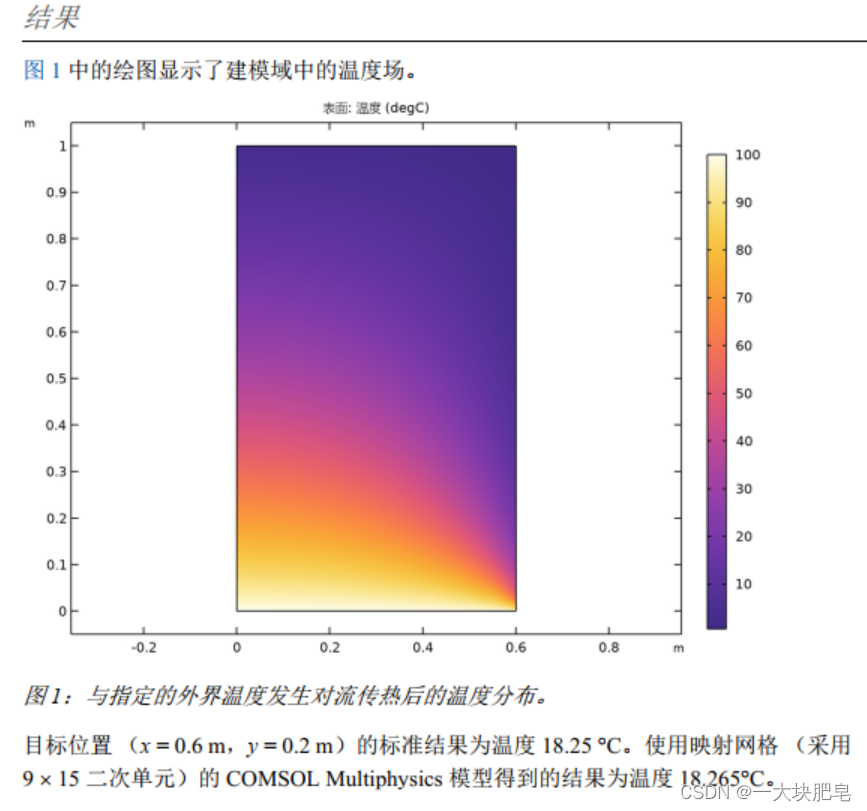

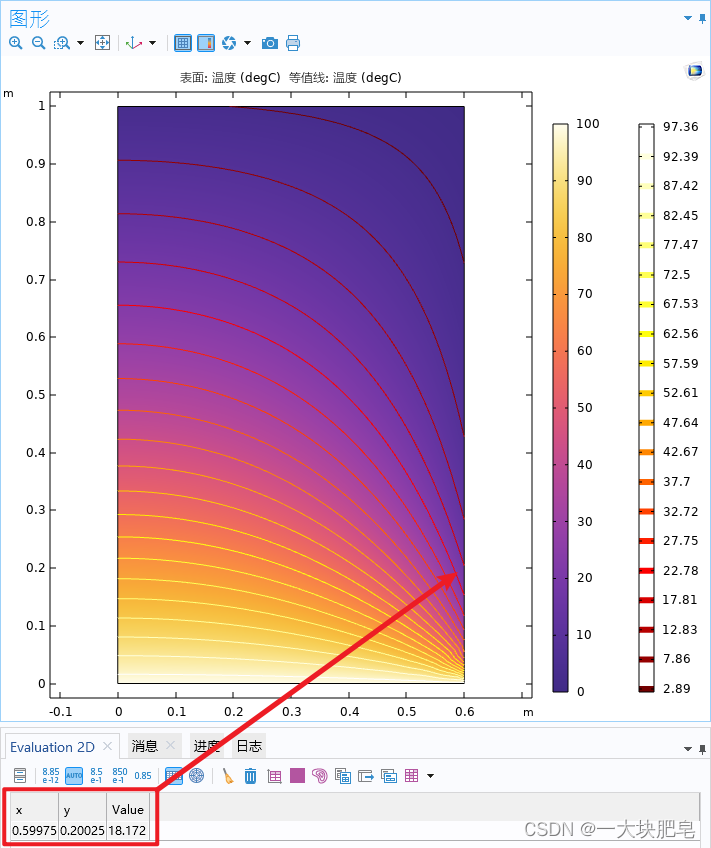

与官方历程答案对比，结果一致
