【Comsol学习】二维非稳态热传导问题

问题描述

尝试模拟半无限大平板不同边界条件下的温度变化

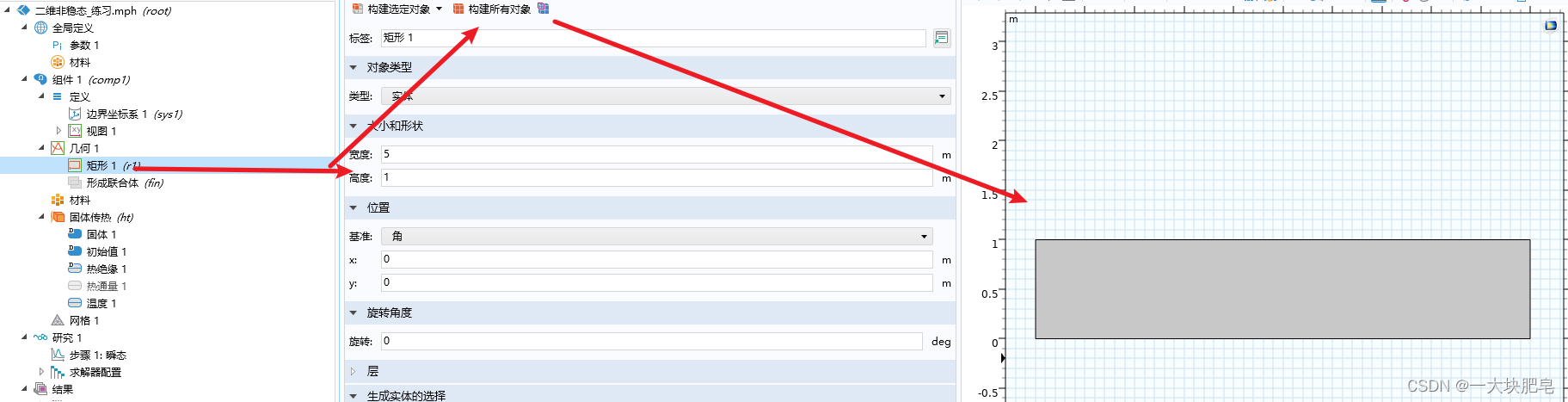

几何条件

建立一个较长的平板来尝试模拟传热初期时候类似半无限大平板的情况

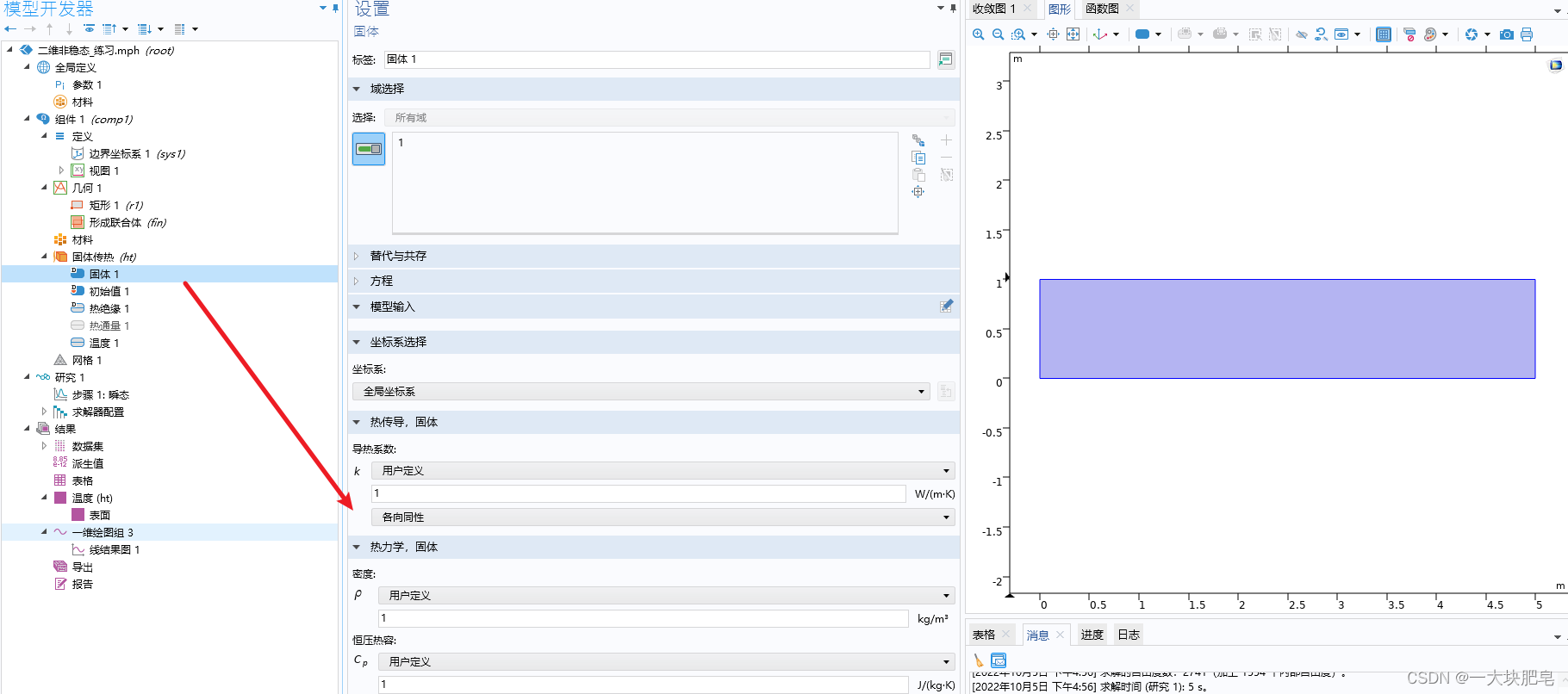

物理条件

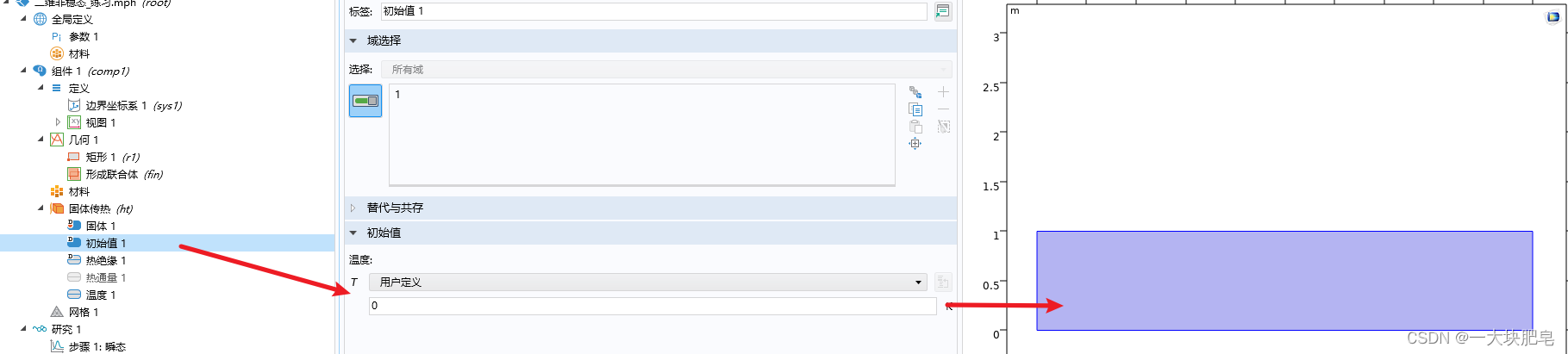

初始条件



求解

求解时间设置为range(0,0.01,10)，单位为s



边界条件及求解

第一类边界条件

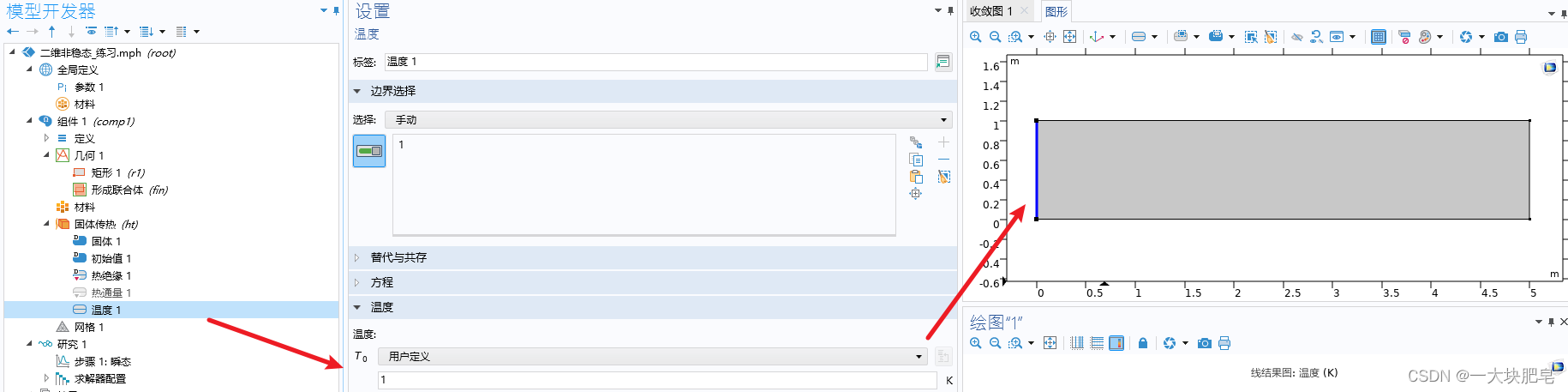

第一类边界条件只需要设置左侧为一个温度边界即可

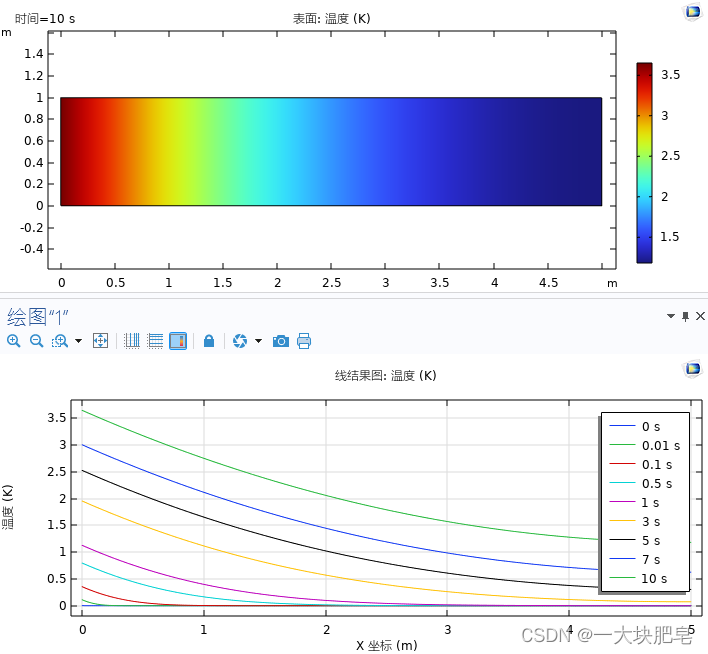

可以看到结果在第0s的时候出现了一个错误的温度分布，可能是因为温度突变的原因？初始化方式有问题。

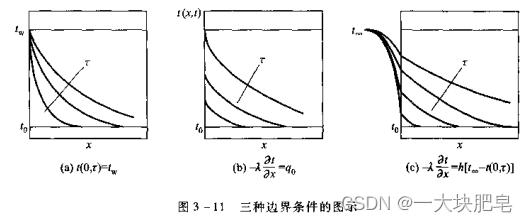

不过基本上符合教材上给出的第一类边界条件的温度分布变化趋势，在第0.01，0.1和0.5s阶段，可以理解为非正规阶段。





第二类边界条件

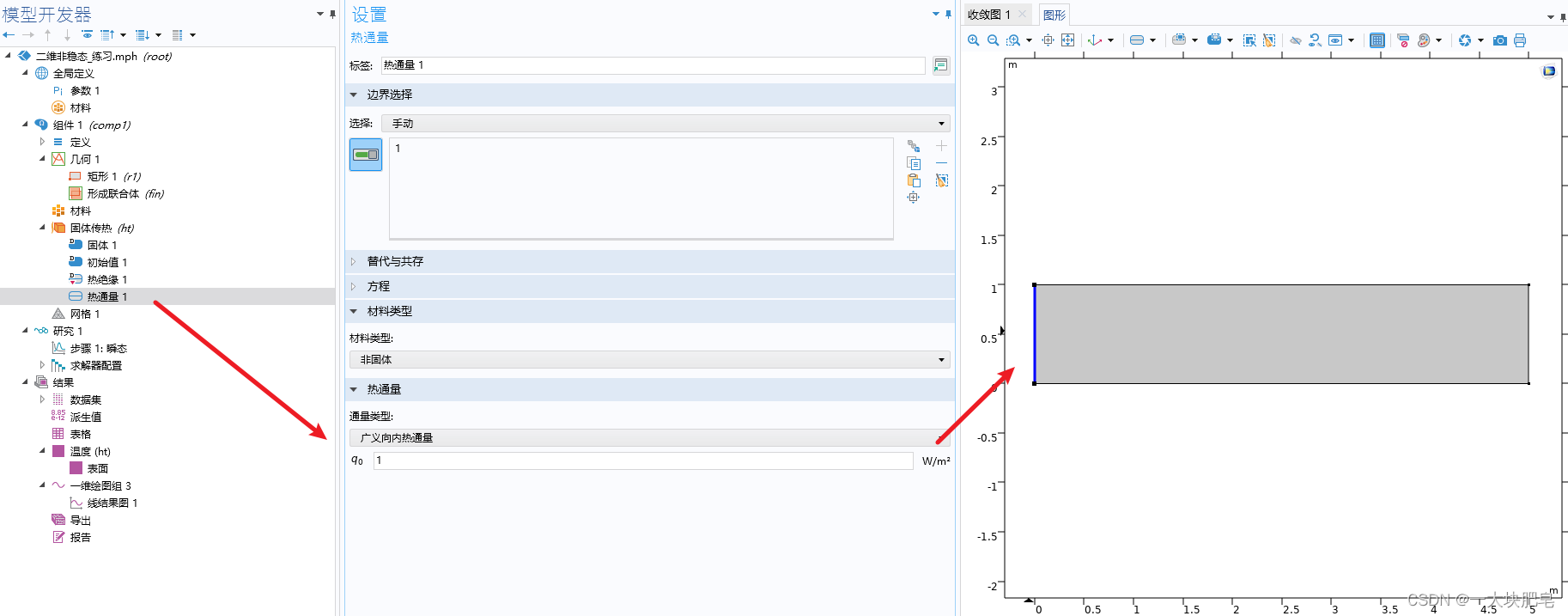

第一类边界条件只需要设置左侧为一个热通量边界即可

基本上符合教材上给出的第二类边界条件的温度分布变化趋势，在第0.01，0.1，0.5，1s阶段，可以理解为非正规阶段。
