Comsol学习——经典案例：散热器的冷却性能

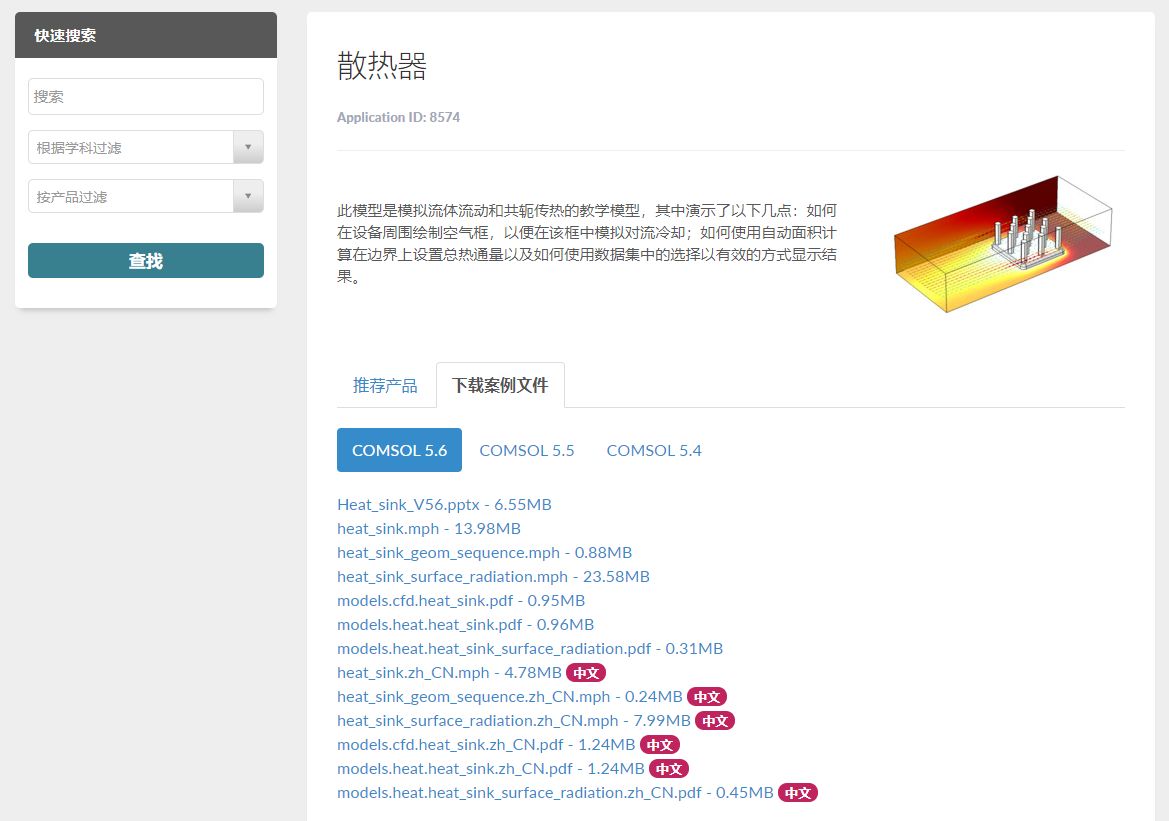

该算例、模型和完整教程可以在官网的案例下载中找到

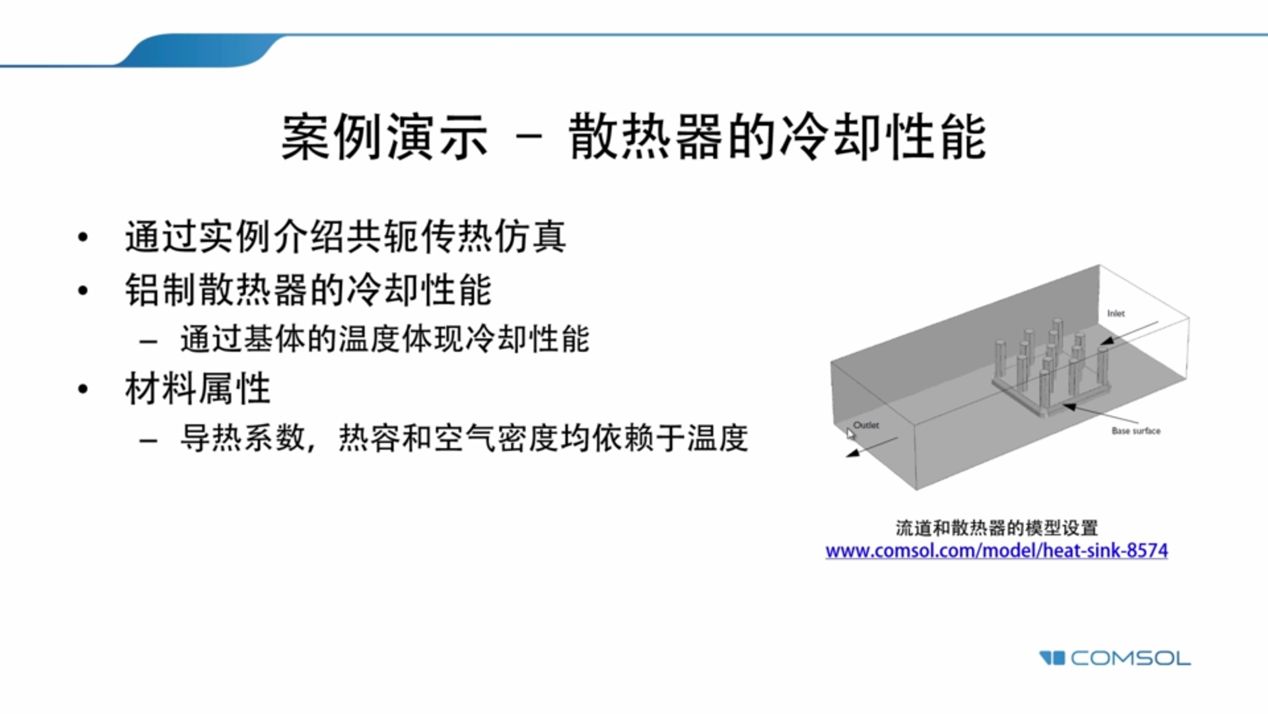

问题分析

物理场有流体和传热



---

接下来开始建立模型

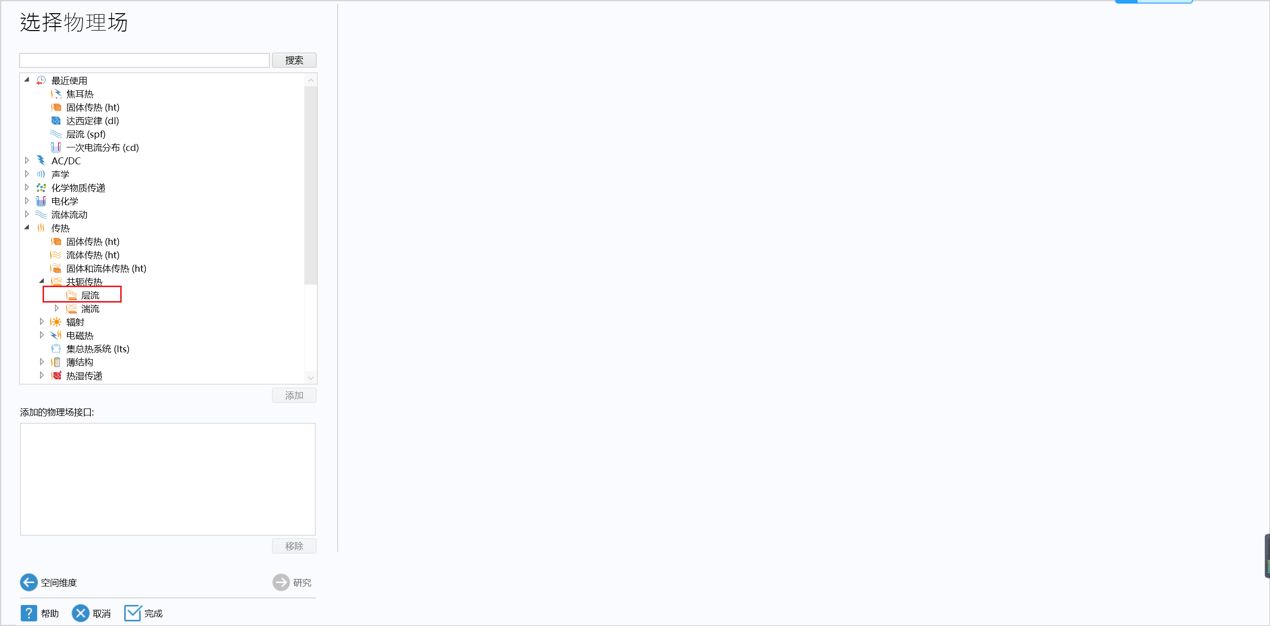

选择物理场

共轭传热类型问题

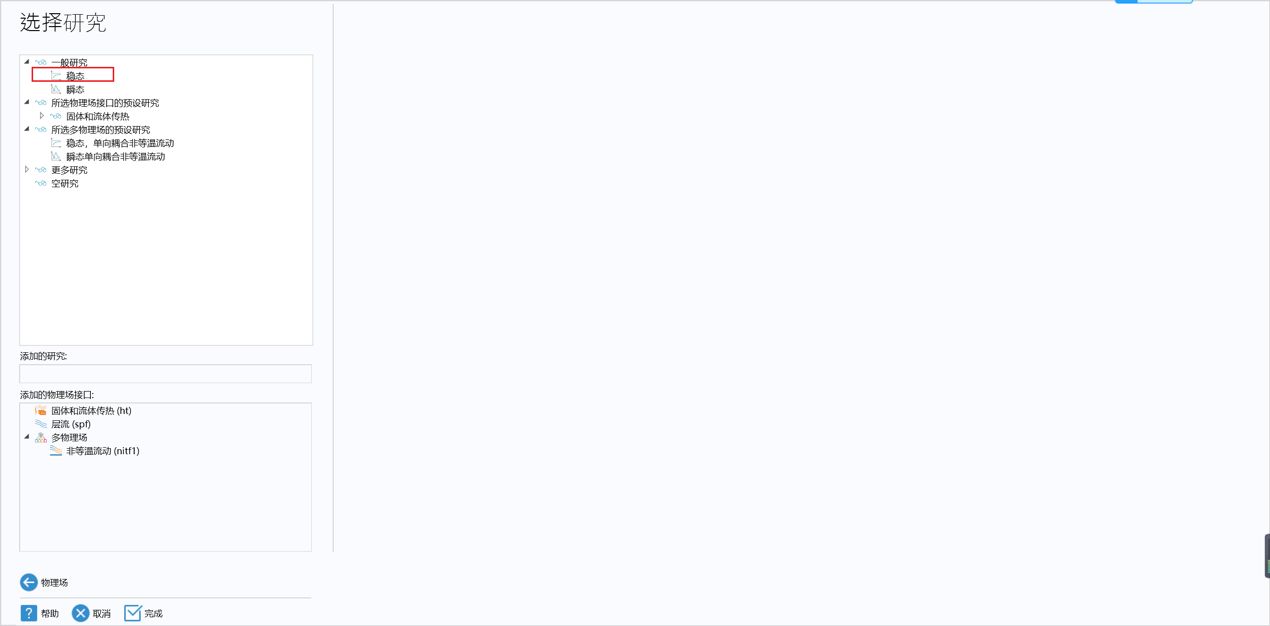

选择研究类型，稳态即可

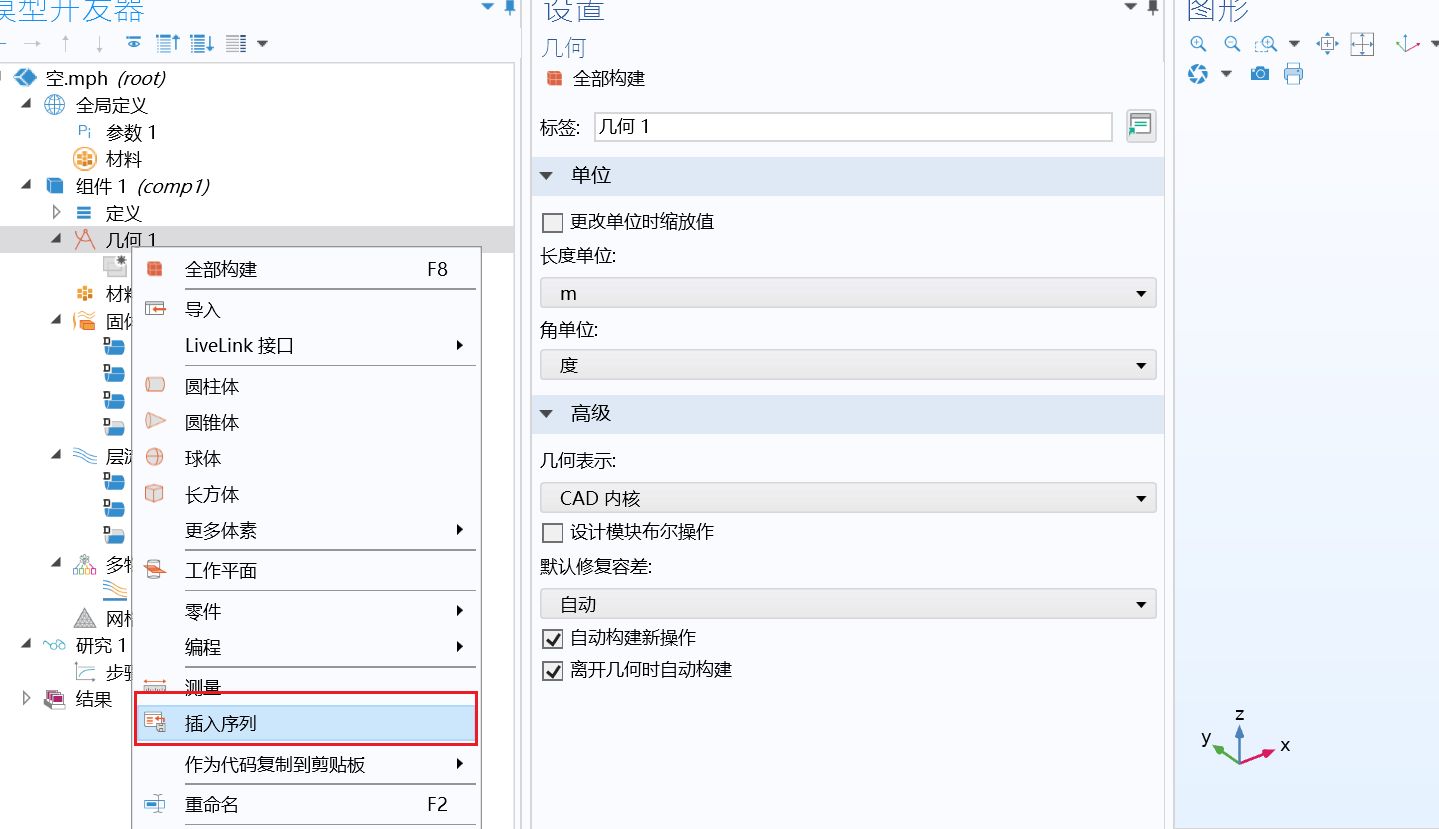

导入几何模型

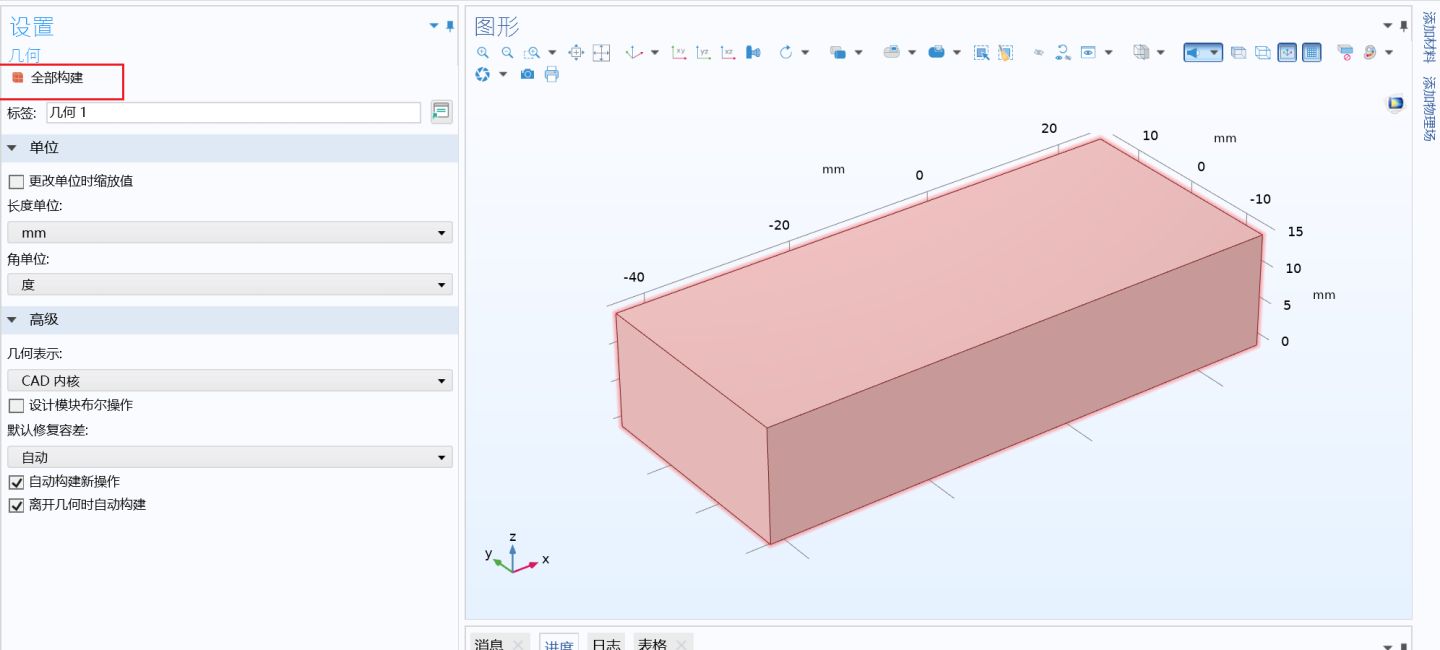

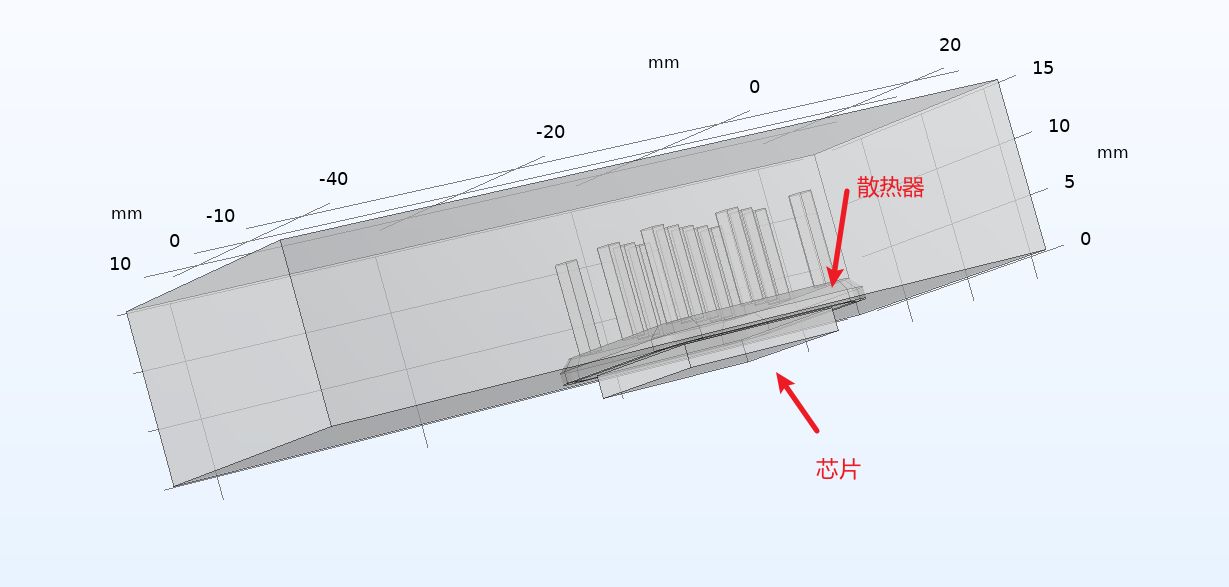

点击构建，看到构建出的模型为一整块，里面的东西看不到





点击半透明即可





定义材料

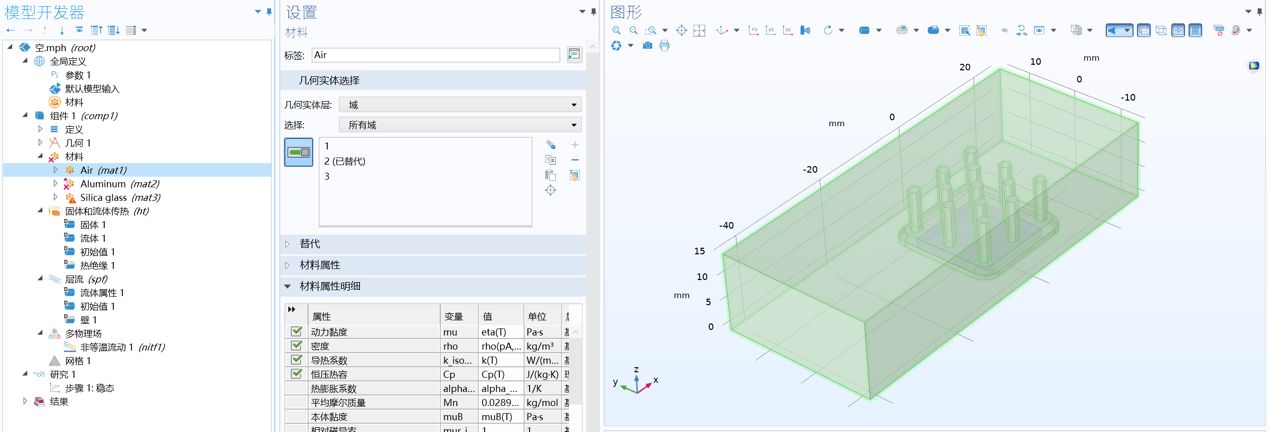

流体类型——空气

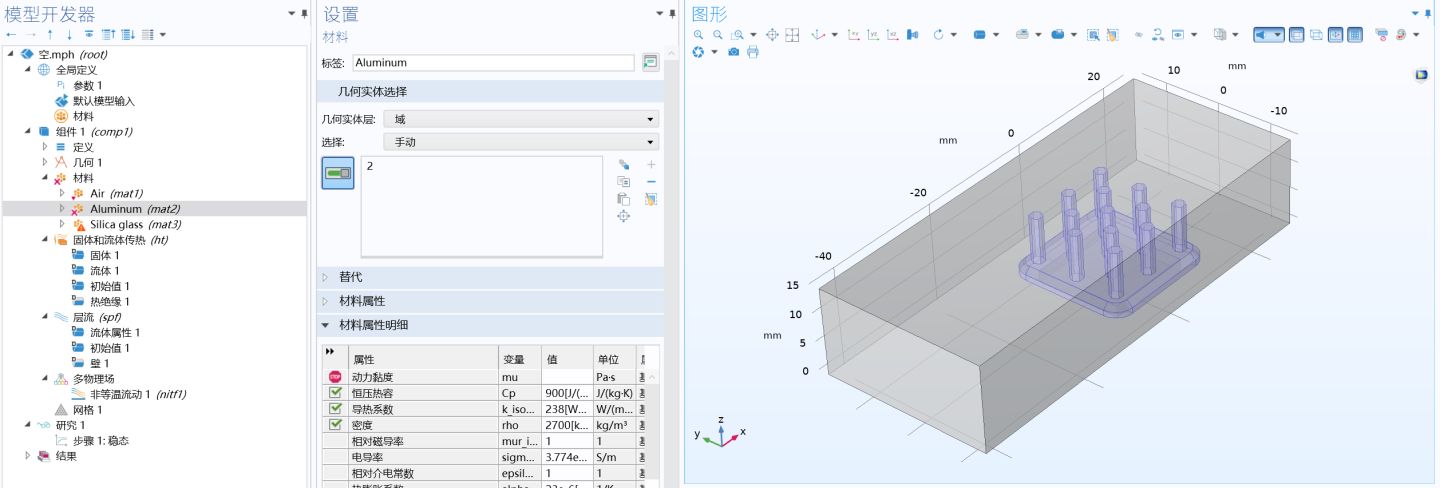

散热器——铝

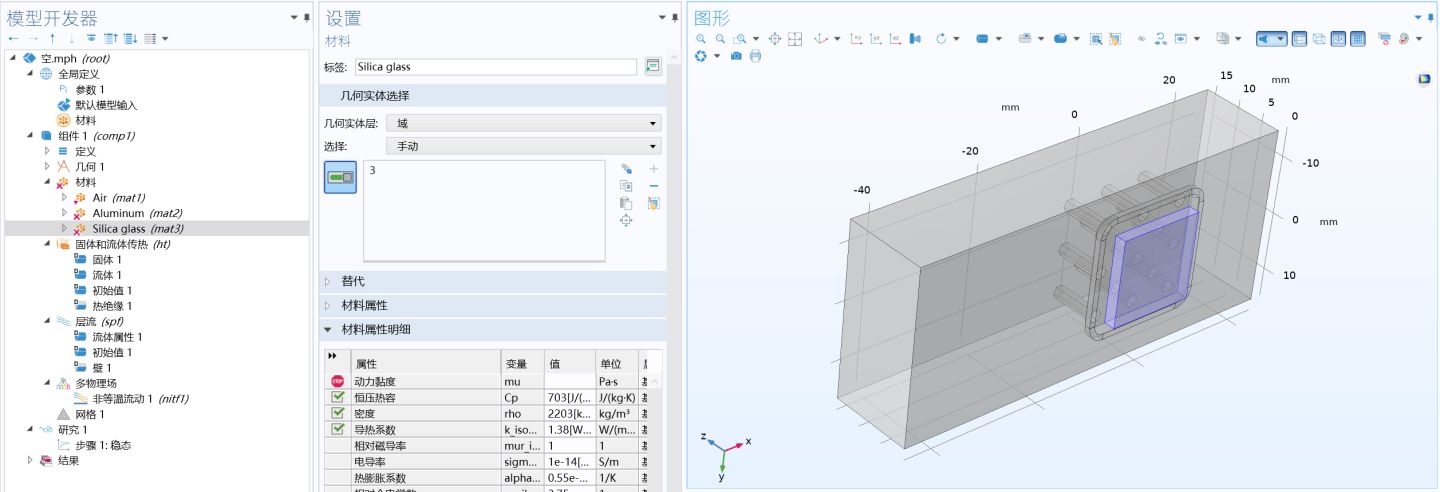

芯片——硅玻璃

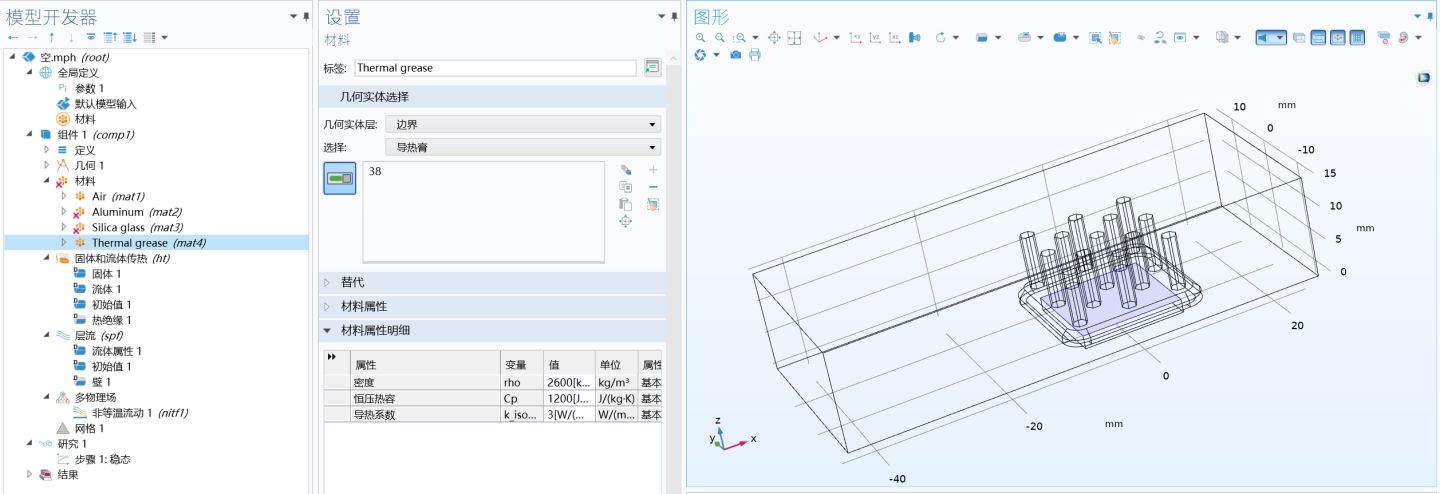

导热膏——导热膏







设置物理场



传热部分

指定计算域中固体为这几个固体部件，流体为空气

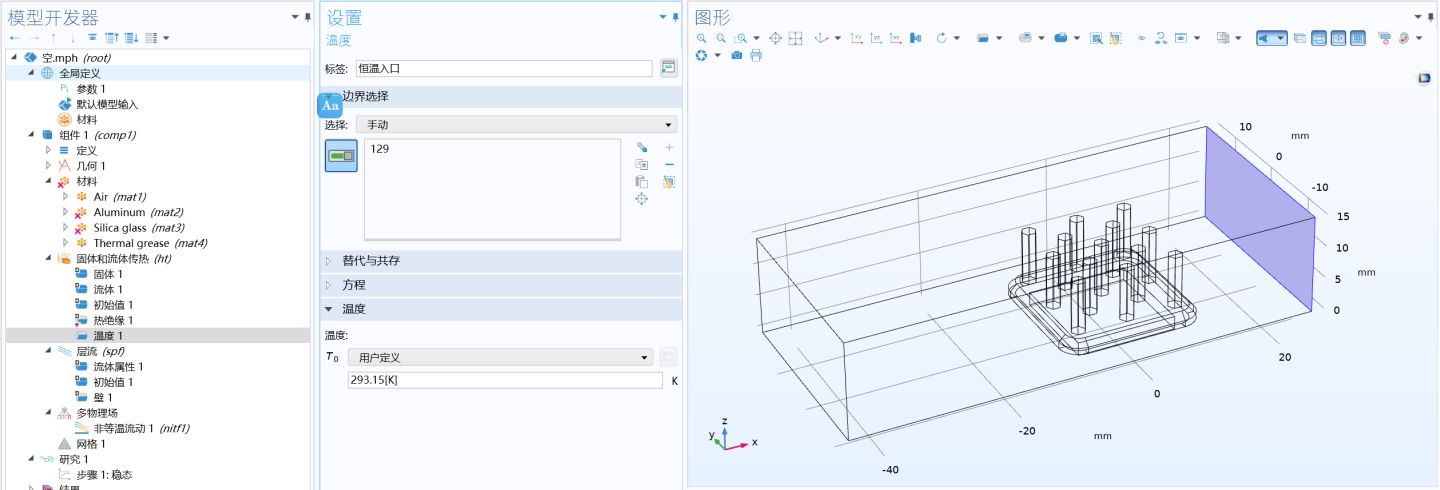

添加一个入口为恒温温度边界

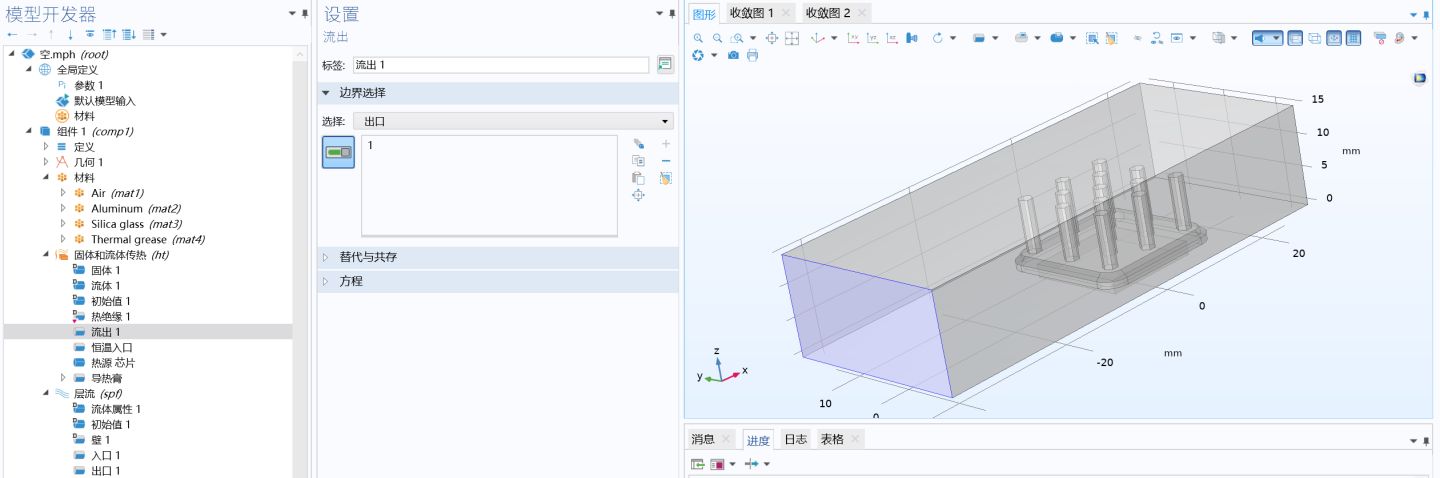

添加一个热出口





设置芯片作为热源，假设发热功率为10W

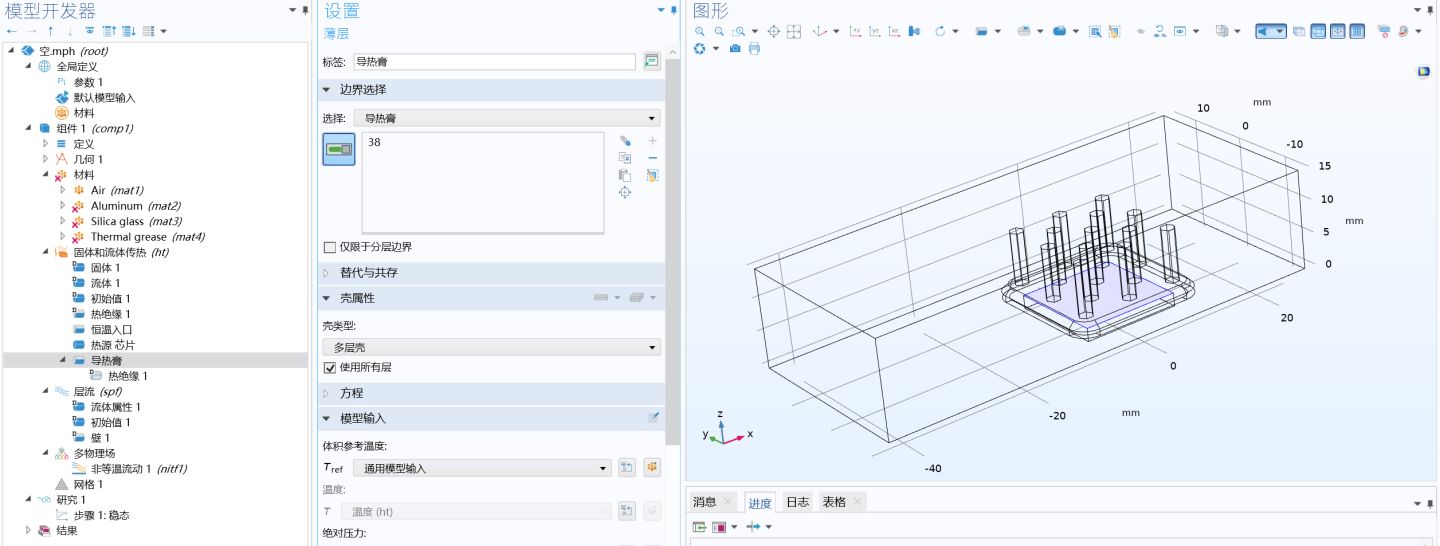

添加一个薄层的传热，指定为导热膏





接下来设定流场

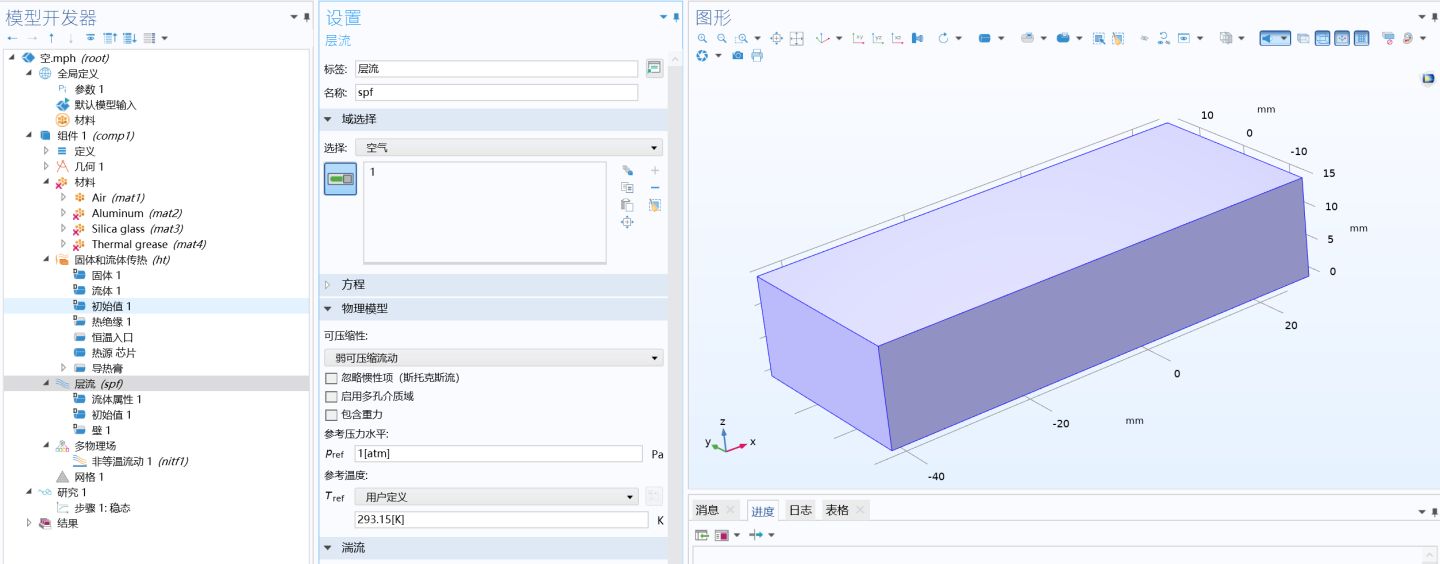

选择流场计算域为空气

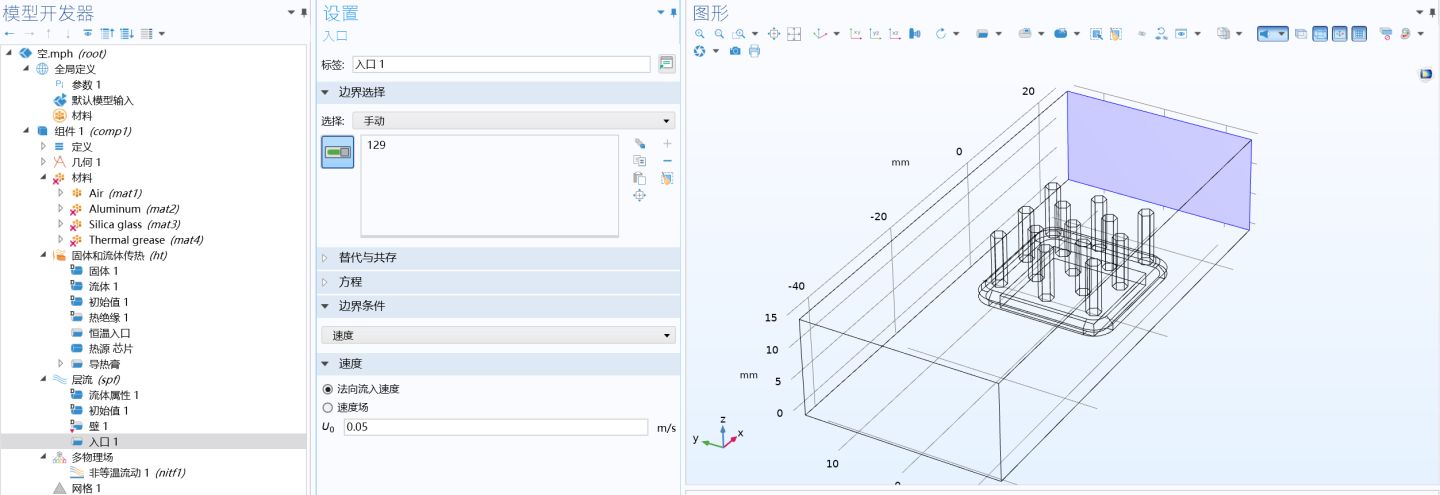

添加流体的入口，边界条件类型这里教程为了计算快点选了充分发展的层流，我这里就先选速度条件了

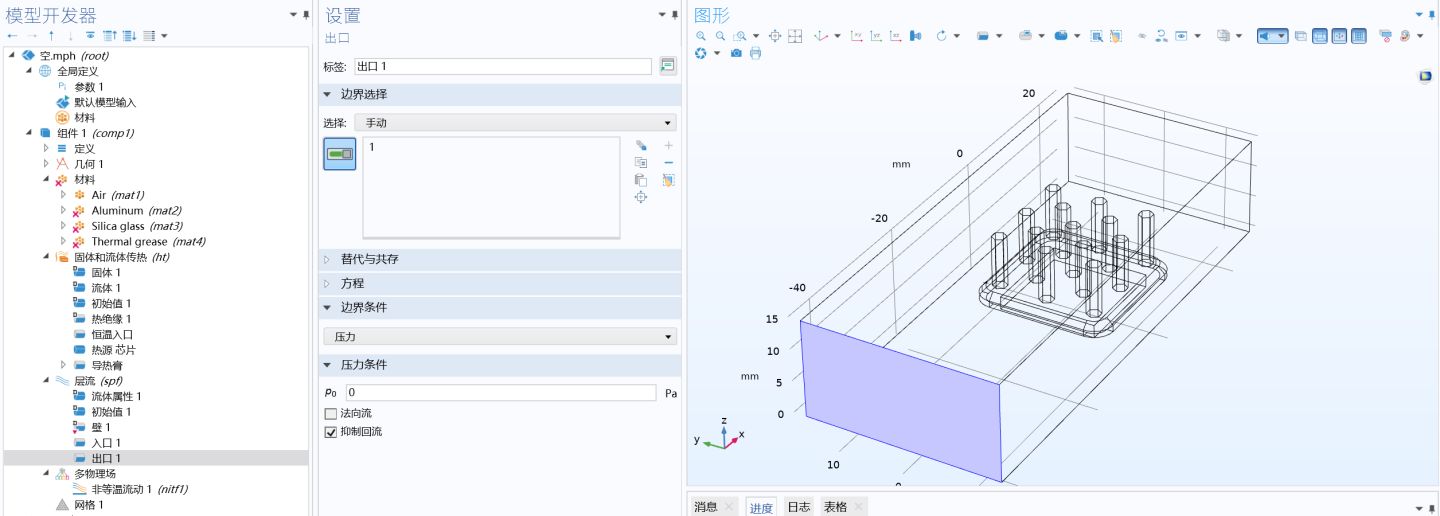

添加流体的出口

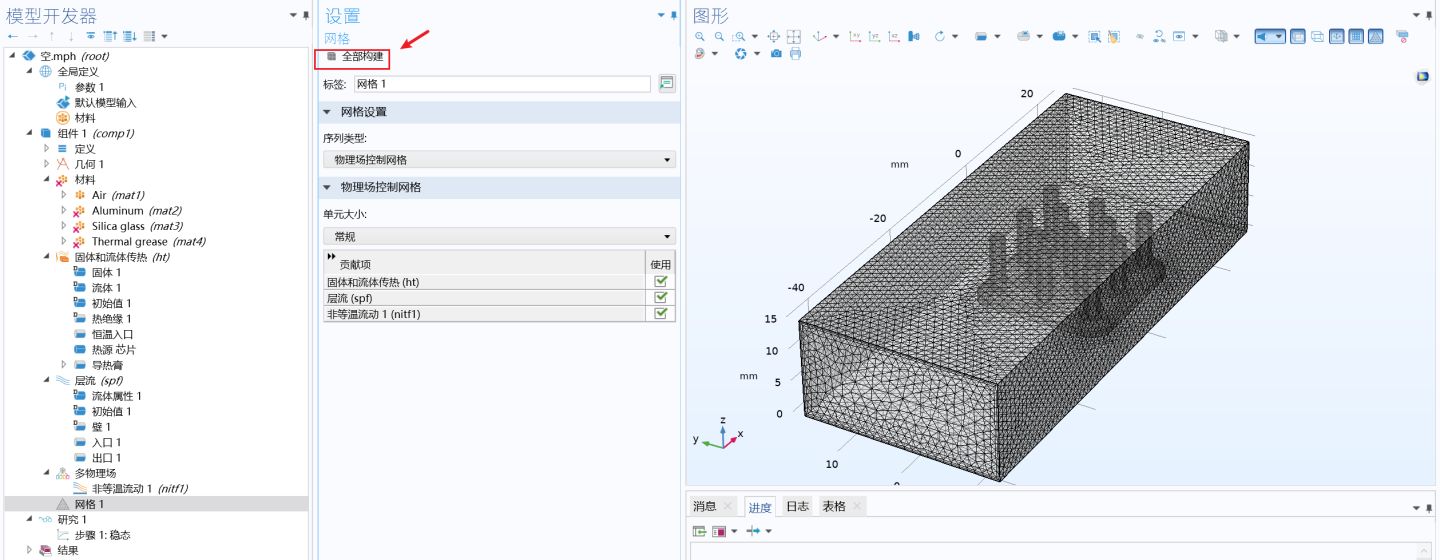

网格划分，点击全部构建（为了算快点可以选择网格为超粗化的）





计算



一开始计算错误，检查后发现视频中设置了导热层厚度，但是我做的时候没这么个选项就跳过了。最后发现应该是版本更新后，这个厚度移到了材料属性这来设置了

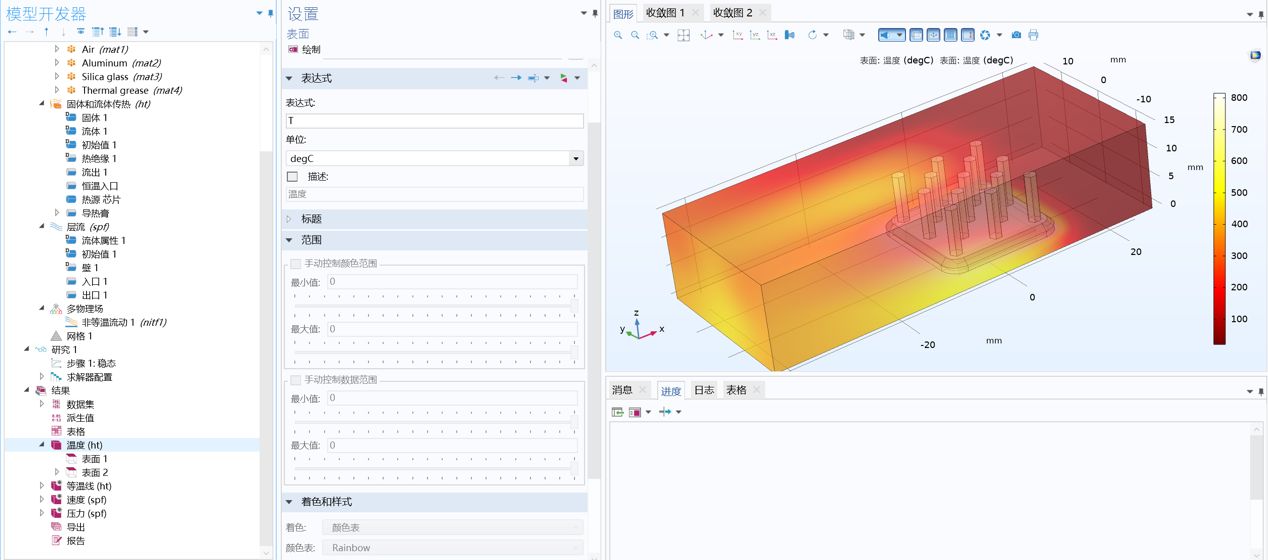

再次计算，结果显然是我太年轻了，哪有发热量这么吓人的芯片，这电脑都要融了吧，这都快800℃了

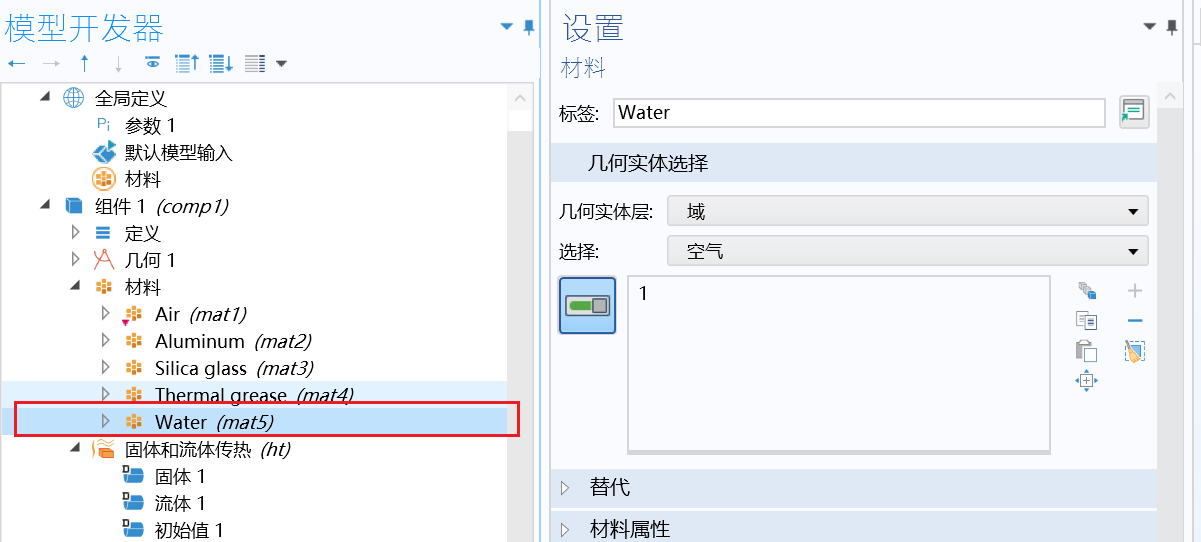

不放弃，把流体改为水，看看水冷能不能镇住





结果水流确实能使温度大大降低，而且温度分布均匀的多，看着温度在个100来度吧，从这个仿真结果看，确实水冷的效果大幅度优于风冷啊。





后处理

comsol绘制数据图真是漂亮呀，还有好多后处理技巧得好好学习

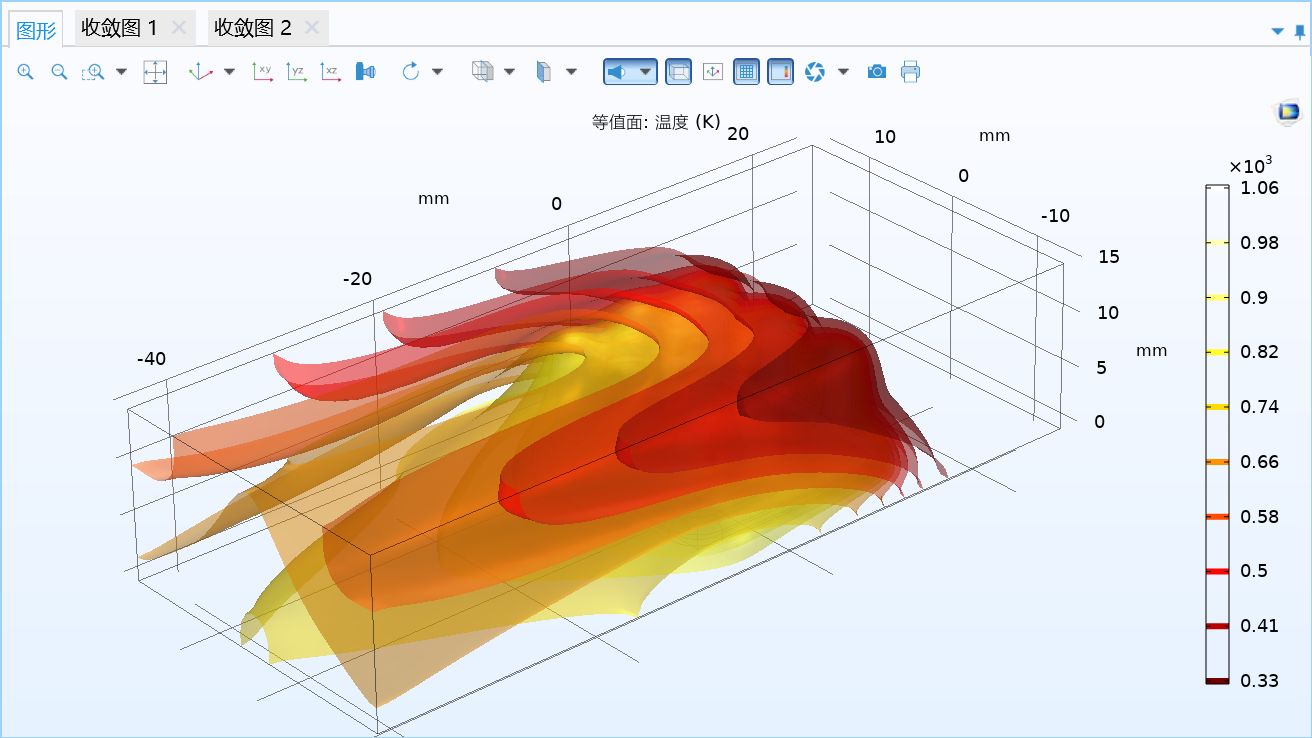

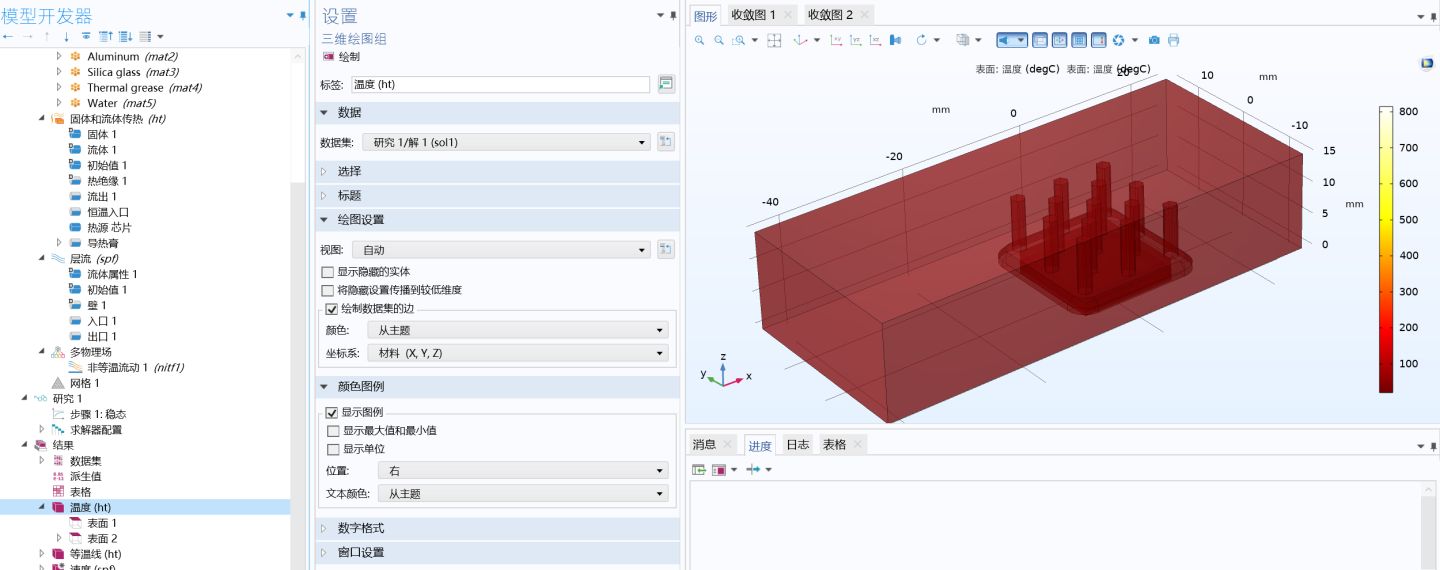

等温层

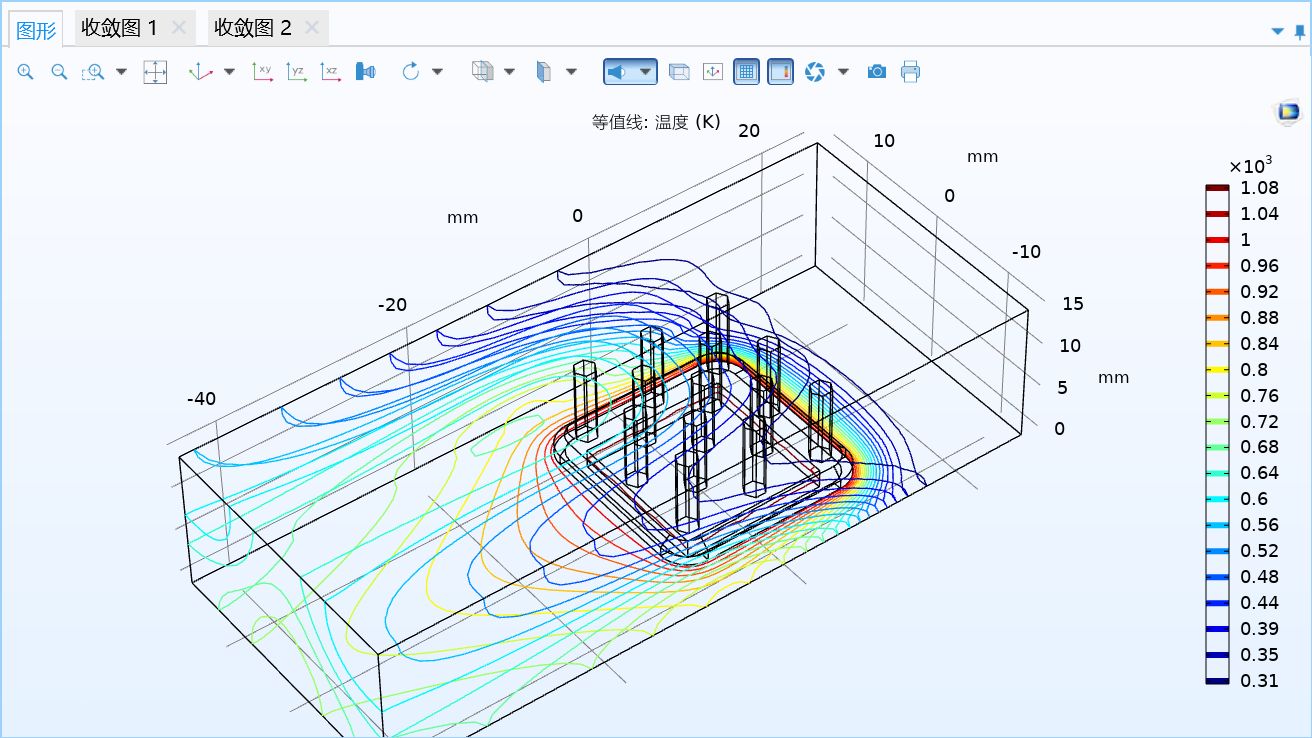

等温线
