Comsol学习——经典案例：水净化反应器

案例简介







案例地址：水处理池仿真 App (comsol.com)







选择研究空间维度

三维



选择物理场

k-epsilon湍流模型



选择研究类型

稳态求解器



创建几何

导入下载好的序列：water_purification_reactor.mph



定义材料

整个计算过程中涉及到的材料只有水，边界不需要赋予材料







定义物理场

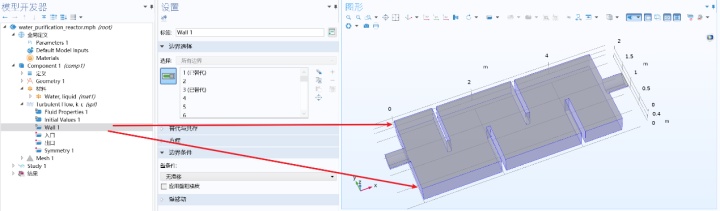

首先设置好液体流动时的壁







添加液体入口，并给一个液体流动速度

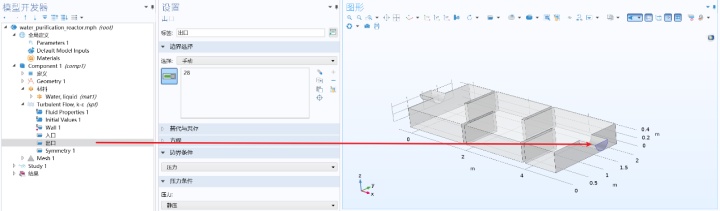

添加液体出口

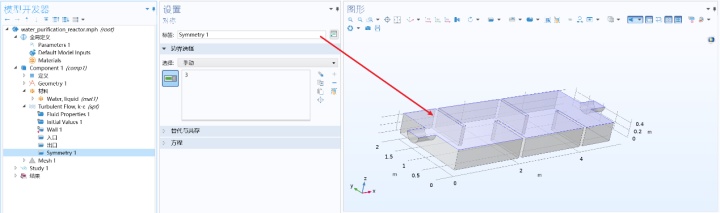

添加一个对称面节省计算时间







生成网格

自动生成网格（教程是仔细对各区域进行了划分，我这里试试自动生成），应该是性价比比较低的。教程中对中间部分划分网格较为粗化，计算的时间应该会更少些。

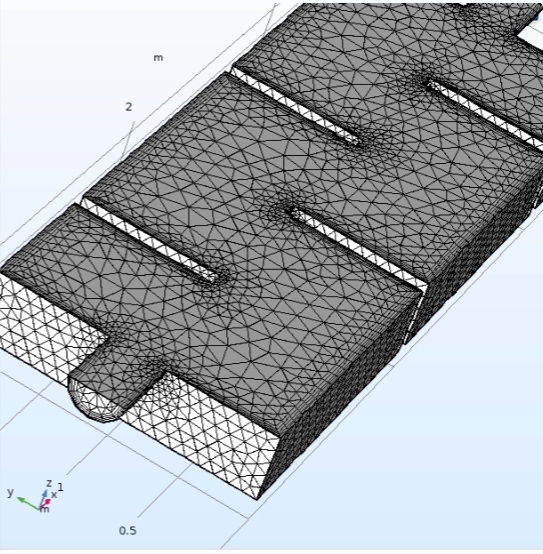

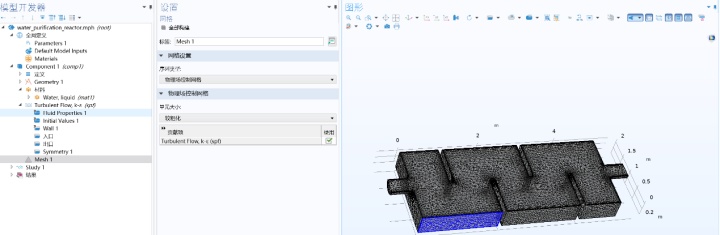

自动生成的网格如下

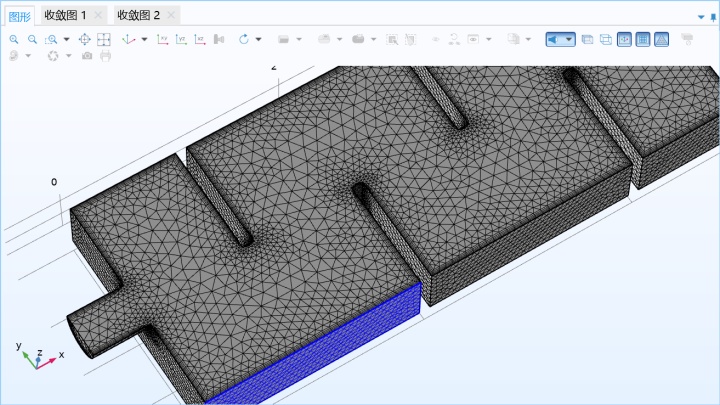

教程中手动控制生成的网格如下，看起来在中间区域比自动生成的略稀疏一些





计算

约15分钟计算完成。



后处理

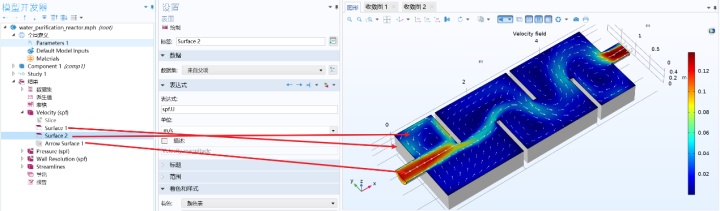

加一个面绘制流壁，加一个面绘制速度分布，再加一个面剪头可以绘制出带剪头的流速分布

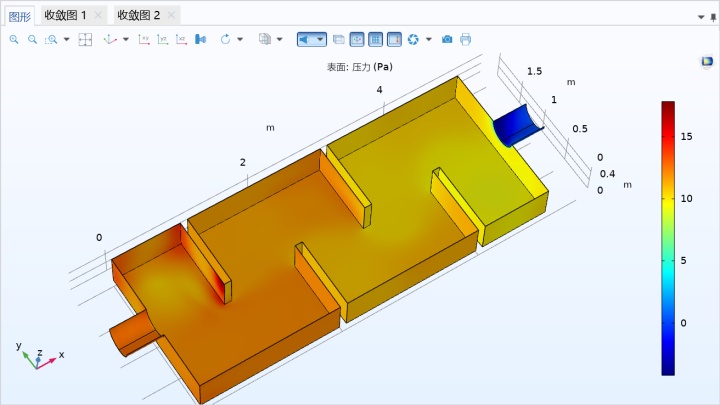

创建一个新绘图，选择表达式为湍流物理场中的压力，还可以绘制压力分布，这里是表压

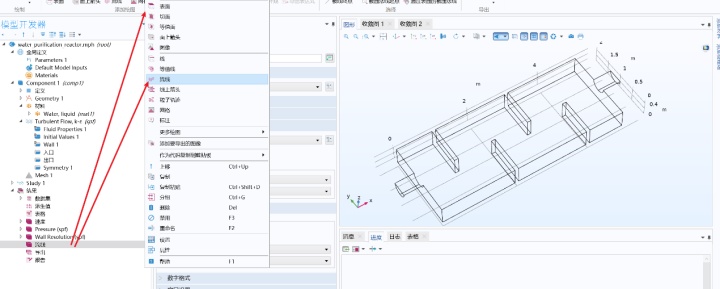

还可以绘制流线，添加一个3D绘图,添加表面显示流壁, 选择流线来绘制流线

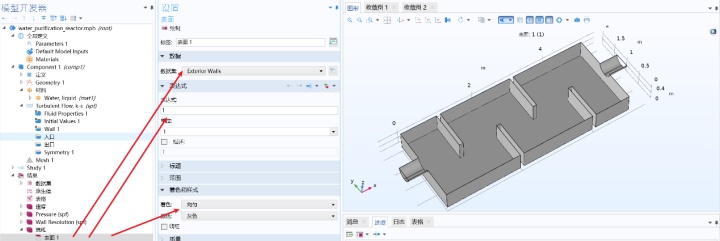

在表面中，选择数据集绘制外壁，然后值写个1，然后着色改成喜欢的样式

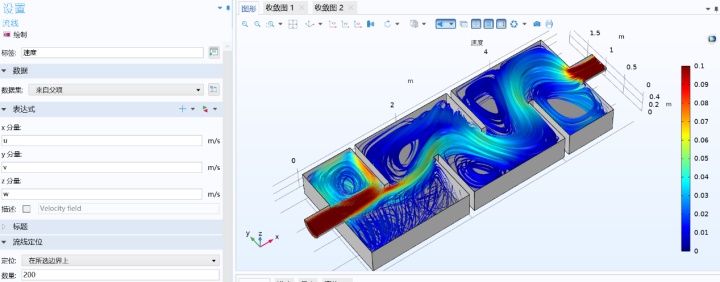

在在流线那选择绘制对象为速度，即可得到漂亮的流线图啦
