电感感值和Q值计算公式

参考文献

1.毫米波片上电感建模技术研究https://kns.cnki.net/kcms/detail/detail.aspx?dbcode=CMFD&dbname=CMFD202201&filename=1021745329.nh&uniplatform=NZKPT&v=tISNBXC_B6Lmr2jbWDvgAtecQtJD5jM5VkdN1x0HI7CvepJrHVypLpzJj4iti5ic

2.中心抽头差分电感的等效模型和参数提取

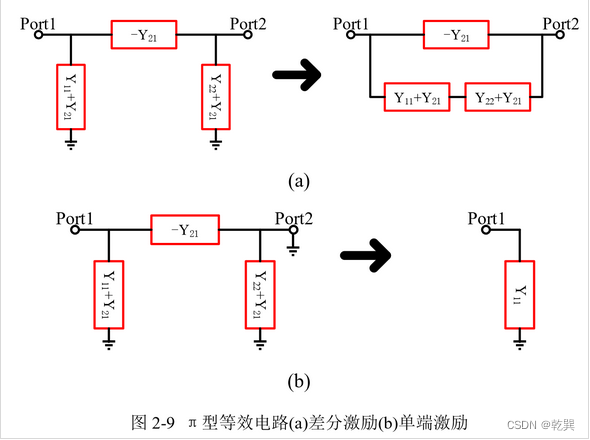

在这里插入图片描述

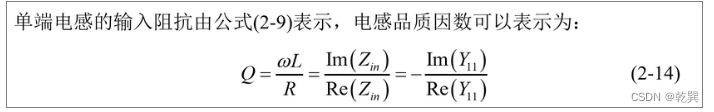

1 单端

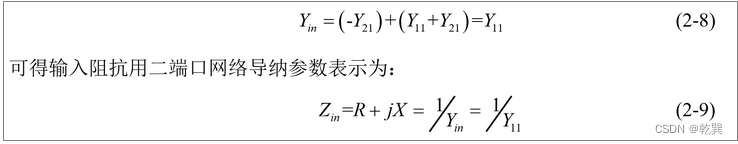

在这里插入图片描述L=Im（1/Y11）
在这里插入图片描述

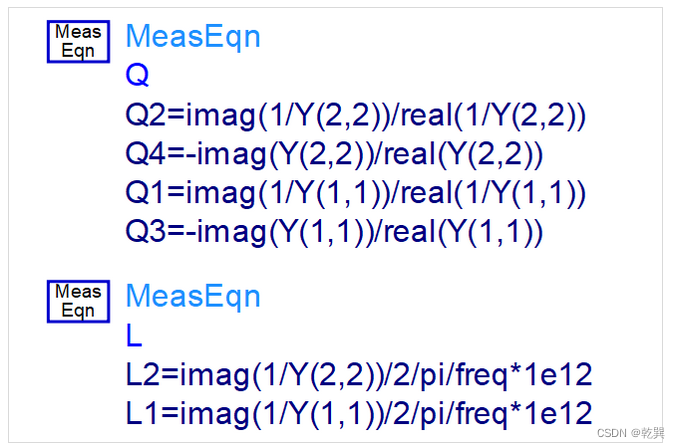

在ADS中的设置公式如下：

Q1=Q3;Q2=Q4在这里插入图片描述

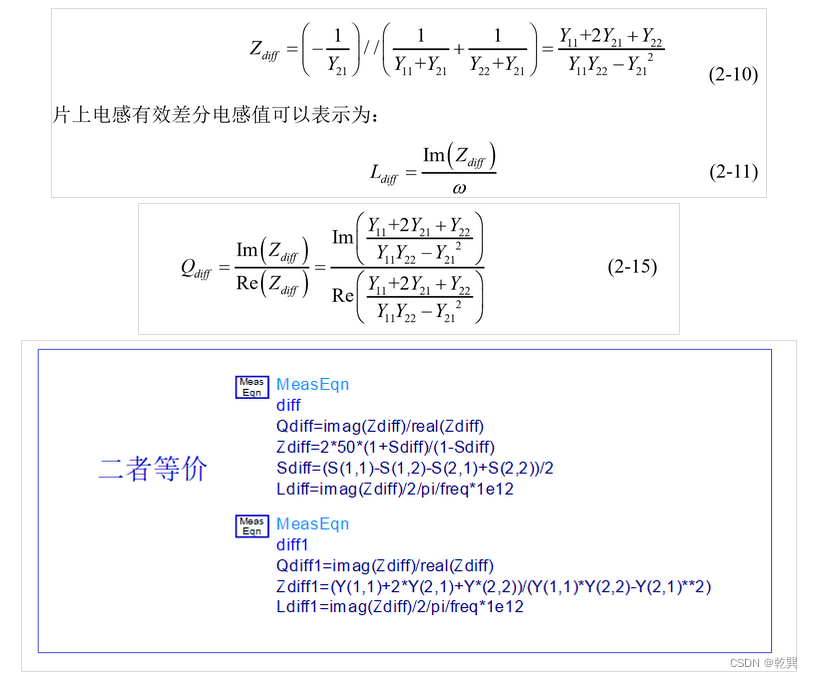

2 差分

在这里插入图片描述

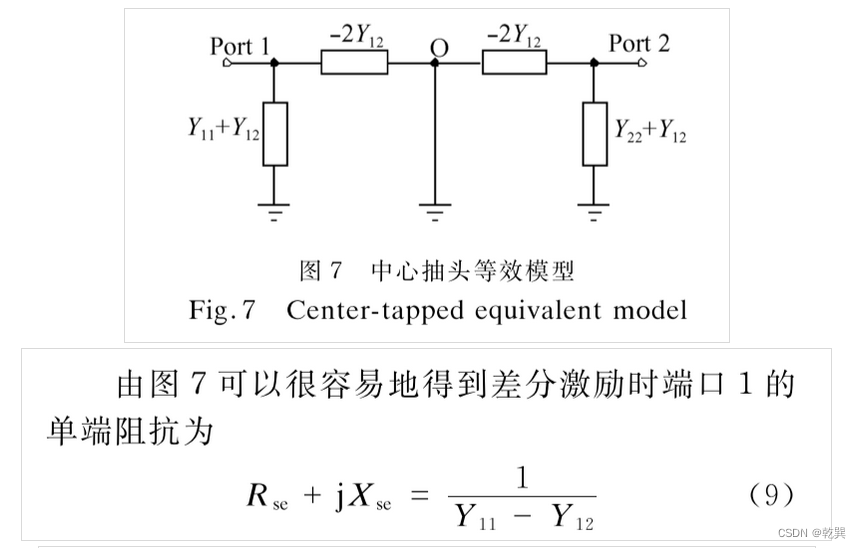

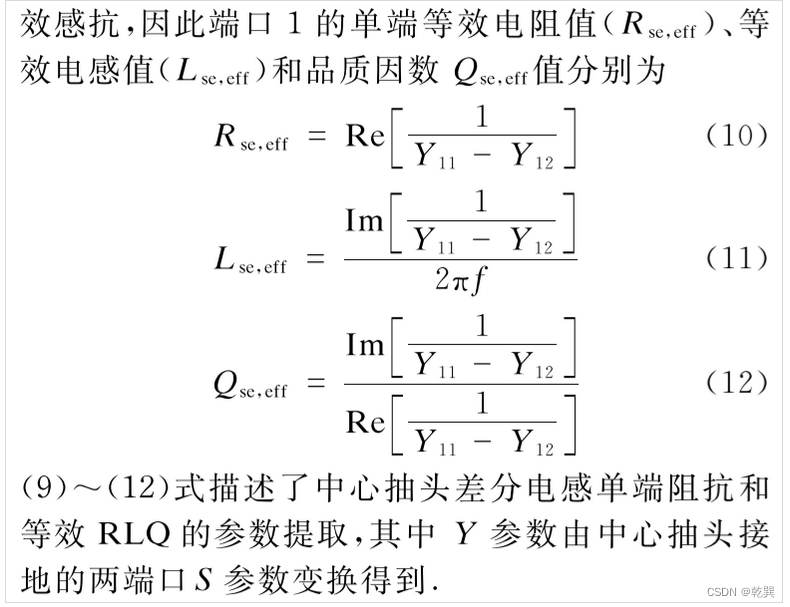

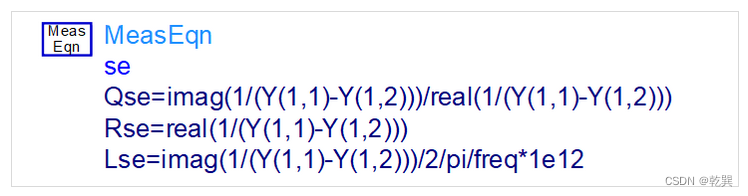

3 双端口差分激励的单端阻抗

在这里插入图片描述在这里插入图片描述

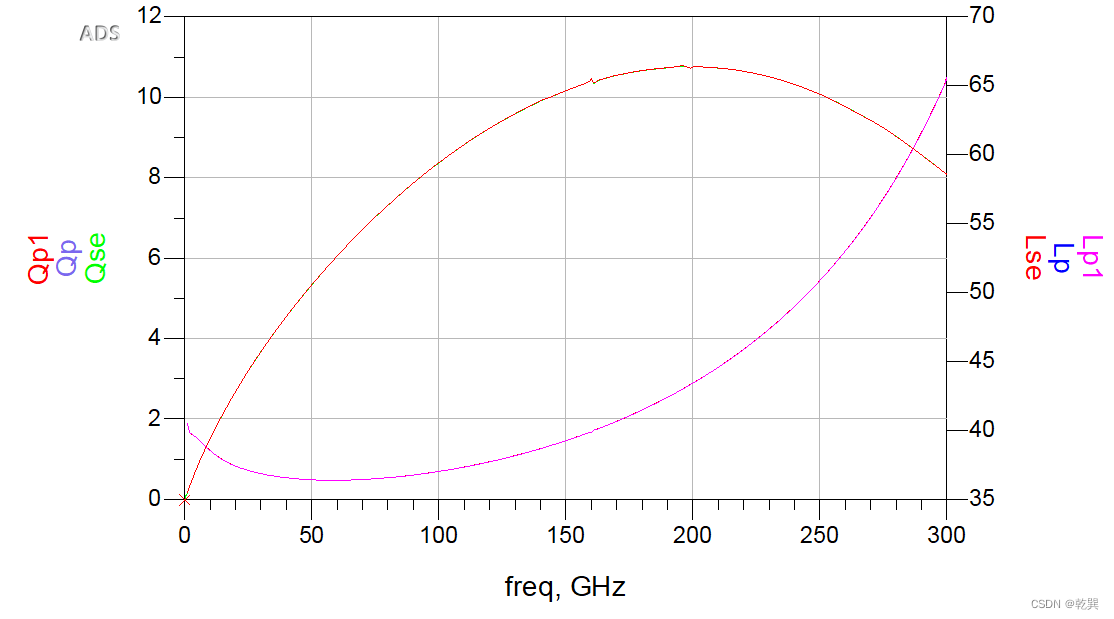

由于Lse，diff还考虑了Y12,因此得到的结果与单端L=imag(1/Y(1,1))有一点点的区别，Lse更能准确地计算出在双端口差分激励下的单端阻抗。
在这里插入图片描述

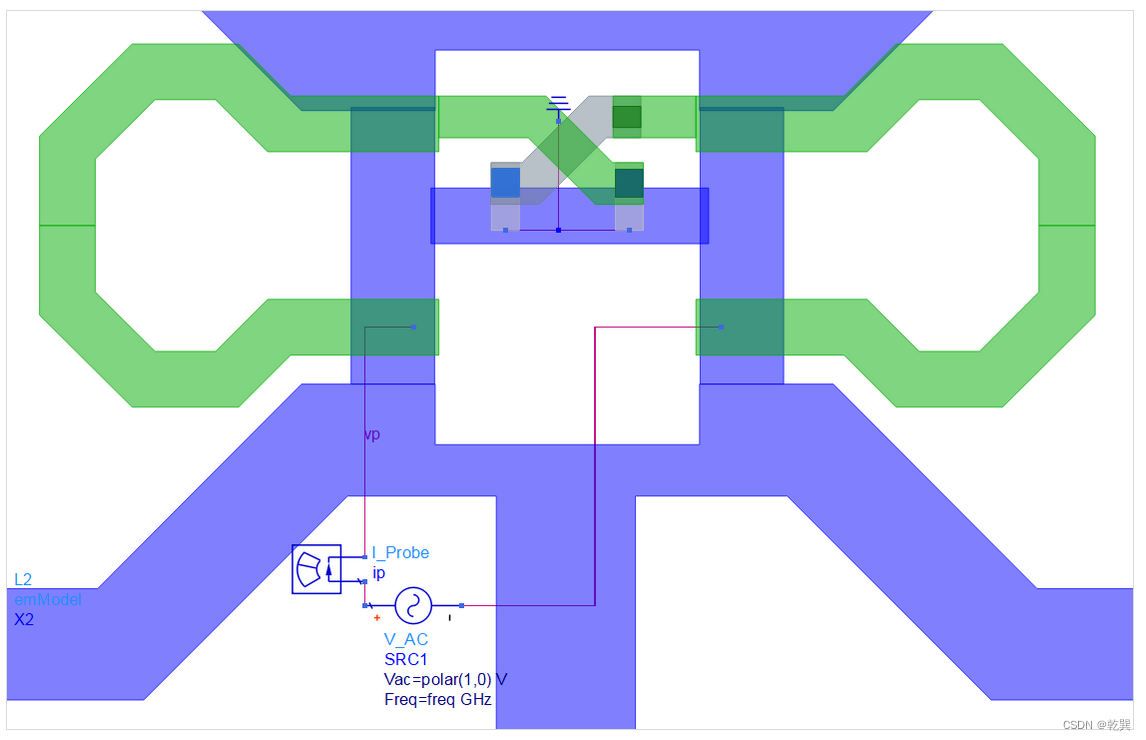

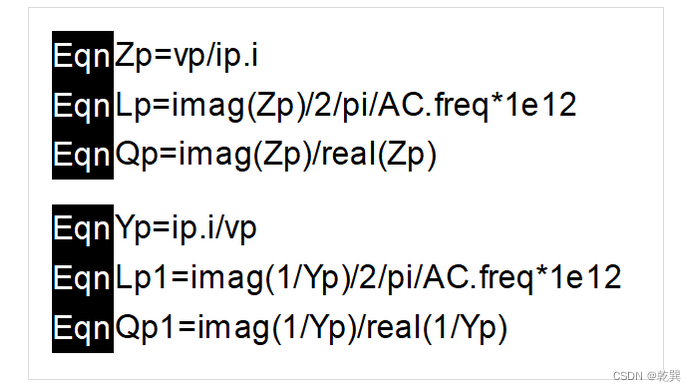

作为验证，可以给差分激励，直接计算Z=V/I ,如下
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
