电机设计仿真问题随记

2023.11.10

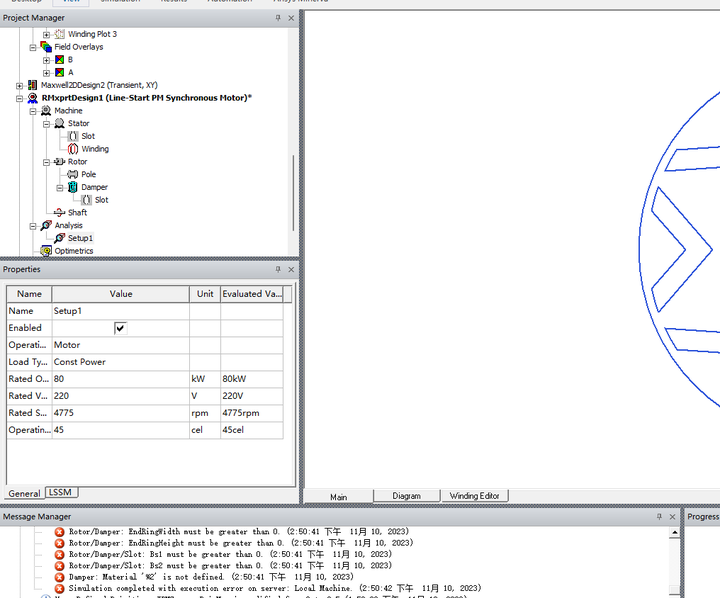

（1）Rmxprt仿真过程中遇到no damper for rotor问题，通过查找得到有答主回复为：仿真的为LSPSM，这个是异步起动永磁同步电动机，转子必须有起动笼的，因为你没有添加起动笼，所以软件报错。需要加转子笼条，右键rotor出现damper选项。

添加图片注释，不超过 140 字（可选）

---

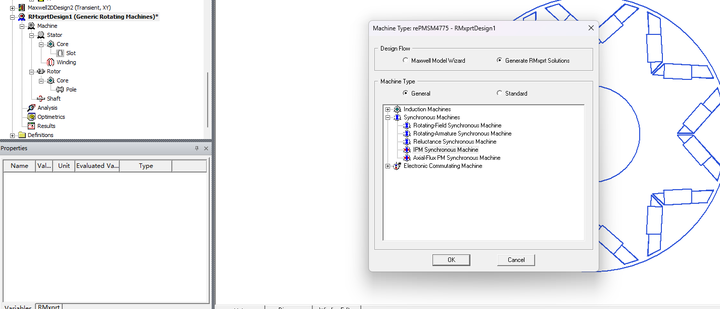

更改仿真type，选择为IPM仿真模式。效果ok。上述为rotating-Field SM type

添加图片注释，不超过 140 字（可选）

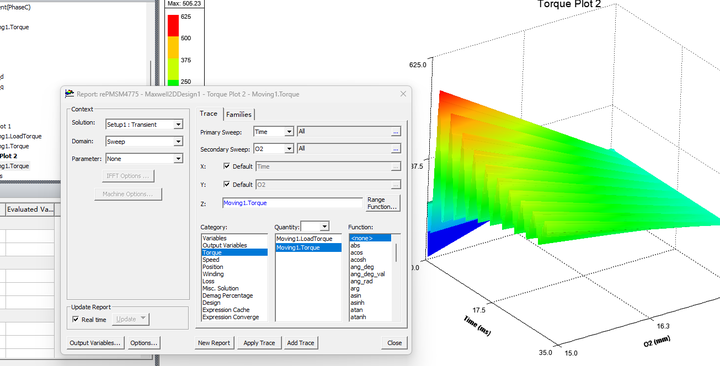

（2）该模式下可以选择永磁体layer.进一步将Rmxprt文件转化为Maxwell2D，并在标黄处设置参数化仿真

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

（3）气隙磁密生成：若生成3D模式，选择生成结果，选取变量即可。生成气隙磁密 ，需要在场计算器运行一下

2023.11.12

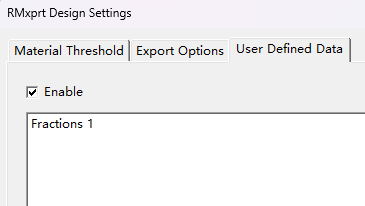

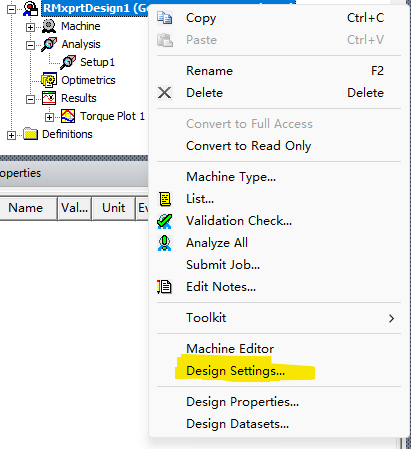

（1）生成全模型：通过Rmxprt生成Maxwell2D模型，通常会根据对称生成其中一部分，为保证生成全模型，可以通过design setting中选择enable 并输入Fractions 1 ，方可生成。

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

3D仿真速度慢，一直没出结果 取消了一下

（2）RMxprt生成的2D全模型仿真出现错误：edge is not presevered in the mesh，明天起来查找一下（现在加入步骤 在转轴圆上加入边界 明天可以参考之前仿真课本搞一下）

2023.11.13

昨天的问题，通过查找资料，更改步骤为Mesh--Initial Mesh Settings--Mesh Method 里面把TAU改成 Classic，可以仿真。

workbench和Maxwell电机瞬态热耦合分析，根据哔哩哔哩视频仿真，出现错误：【处理导入的数据时出错。“载荷传输概要”中可能提供了其它信息。】

2023.11.14

插入新仿真 小小小电机

存一个连接：转矩单位换算 :: ORIENTALMOTOR 东方马达

2023.11.15-11.21

（1）利用RMxprt进行仿真时，输出结果不是与时间相关的波形图。若需要看相关数据可以再Result-Solution Data中查询，同时还可以看到磁密等粗略波形图。

（2）在仿真过程中，需要注意绕组和激励之间的相位关系，若相位关系搭配不对，则需要检查绕组、激励、转速的相位及方向是否正确。

（3）ANSYS Maxwell中生成电流密度的方法：选中Coils-Field-J-Jz

（4）一般采用电流源激励。问题存疑：电压源激励转矩生成图是正负交替的，并且改变绕组、激励和转矩的方向相位都无法改变。

（5）轴向磁通电机电源形式分为直流和交流两种情况。

（6）轴向磁通电机的槽极配合问题
