本文介绍了工业相机的核心参数，包括帧率（FPS）的概念，带宽的不同类型如Gige、USB3.0、10Gige、CameraLink和CoaXPress的带宽能力，以及常见的图像数据格式如Mono8、Bayer8、Yuv和RGB8。通过实时带宽计算公式，举例说明了如何计算MV-CA050-10GM相机的带宽需求。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、帧率：Frame Per Second，单位fps，每秒采集的图像数量

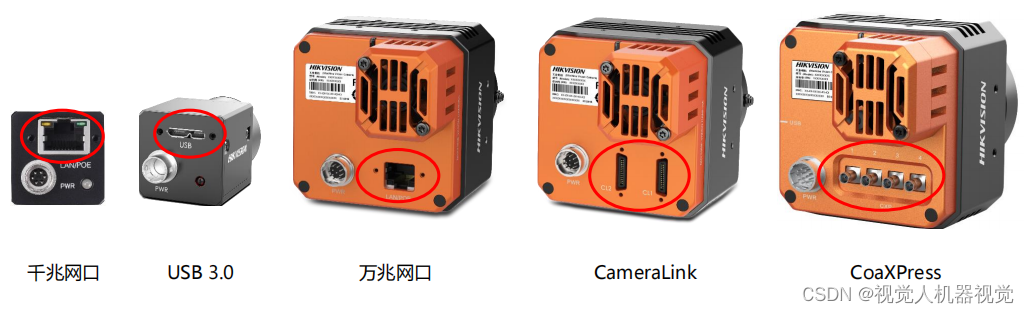

2、带宽：一般单位用Gbps，每秒能传输的Gbit数据量
Gige：千兆网，带宽1Gbps
USB3.0：带宽5Gbps，一般U3V工业相机用到3Gbps
10Gige：万兆网，带宽10Gpbs，与Gige一样的电口，CAT6E线，万兆网卡
CameraLink：单线Base 2.04Gbps，两线Medium 4.08Gbps，两线Full 5.44Gbps，80-bit 6.8Gbps，Cameralink采集卡
CoaXPress：单线6.25Gbps，可扩展4根线到25Gbps，CoaXPress采集卡
3、常用图像数据格式：Mono8 8bit
Bayer8 8bit
Yuv 16bit
RGB8 24bit
实时带宽的计算=分辨率×位深÷1024÷1024 ×帧率，单位Mbps
示例：MV-CA050-10GM，2448×2048×8÷1024÷1024=38.25Mb＝4.78125MB=5013504Byte（ Payload Size ）
最大帧率运行时带宽：38.25×23.5=898.875Mbps
在这里插入图片描述
