了解图像格式,首先要了解图像的常用属性:
- 像素(Pixel):人眼直接感受到的图像
- 位图(bitmap):通过记录每一个像素值来存储和表达的图像
- 位深度:位图中每个像素点用多少个二进制位来表示
- bmp:Windows系统中标准的位图格式
一、工业相机的像素格式
黑白相机:Mono8、Mono10、Mono10 Packed、Mono12、Mono12 Packed
彩色相机:RGB8、Bayer、BGR、YUV 422 Packed、YUV 422(YUYV) Packed
下面对于每个像素格式的具体排列进行说明:
二、黑白相机像素格式解析:

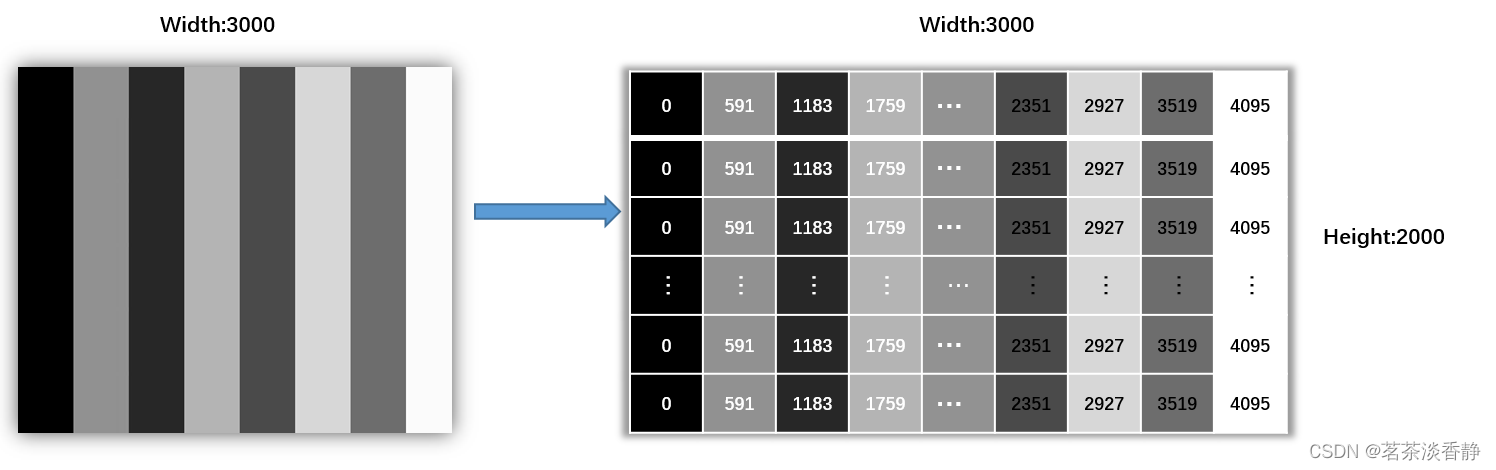

- Mono12像素格式:该像素在内存中占用16Bits/Pixel,但实际只有12Bits是有意义的,低4位补0,起对齐作用。灰度值最大为2^12-1=4095,为便于理解,可以看下图
该Mono12图像的第一行部分灰度值用十进制表示为:0,591,1183,1759,2351,2927,3519,4095
二进制表示为:
