基于方波信号注入的永磁同步电机无传感器控制仿真及其原理介绍

注入的高频方波信号为:
在这里插入图片描述
可以得到估计轴的高频响应电流为:
在这里插入图片描述
当向定子绕组注入高频电压信号时,所注入的高频信号频率远高于基波信号频率。因此,IPMSM 在a-β轴的电压模型可以表示为:
在这里插入图片描述

假定在一个采样周期内,电流线性变化,di/dt等于△i/△t,则可整理为:
在这里插入图片描述

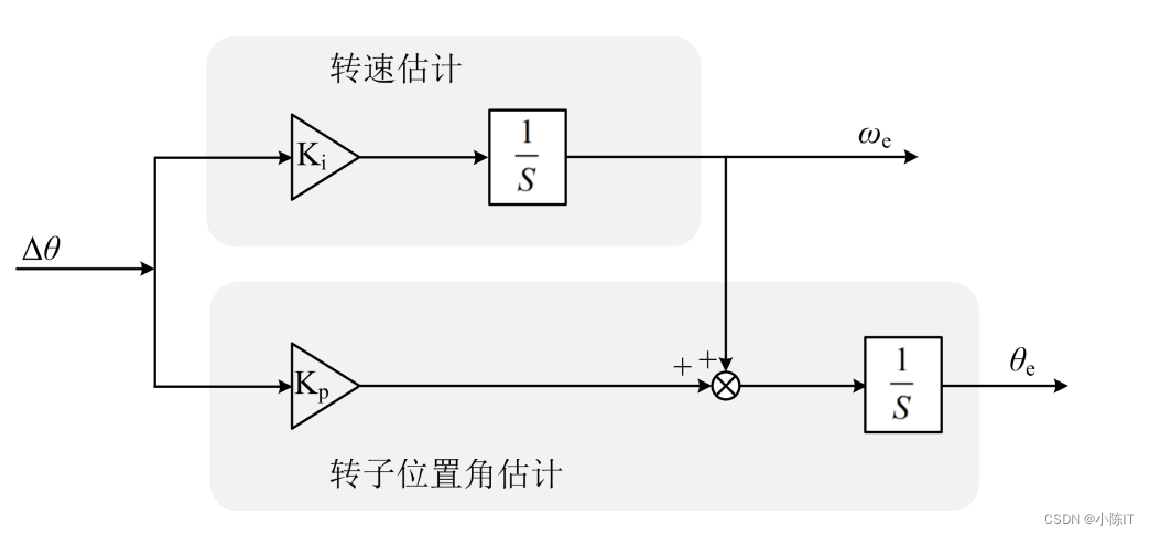

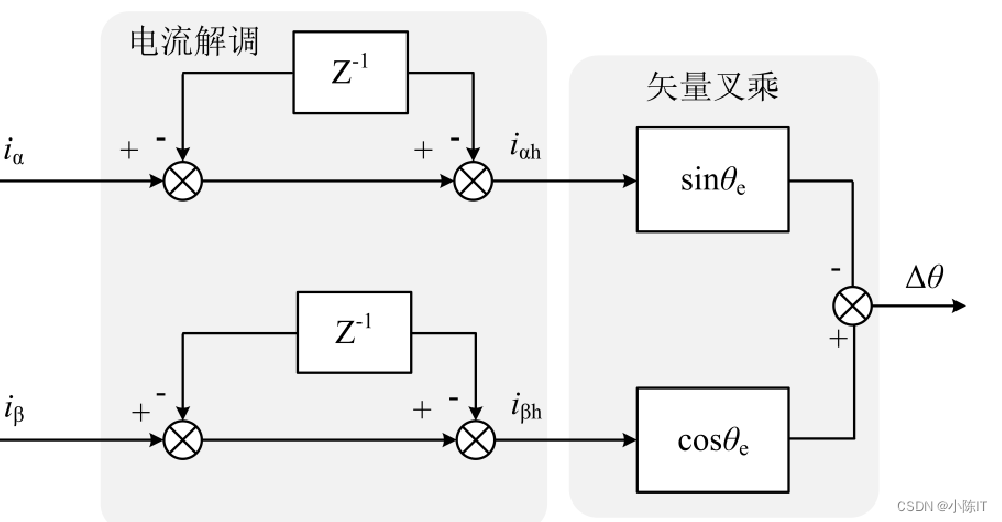

转子位置估计框图:

在这里插入图片描述
在这里插入图片描述

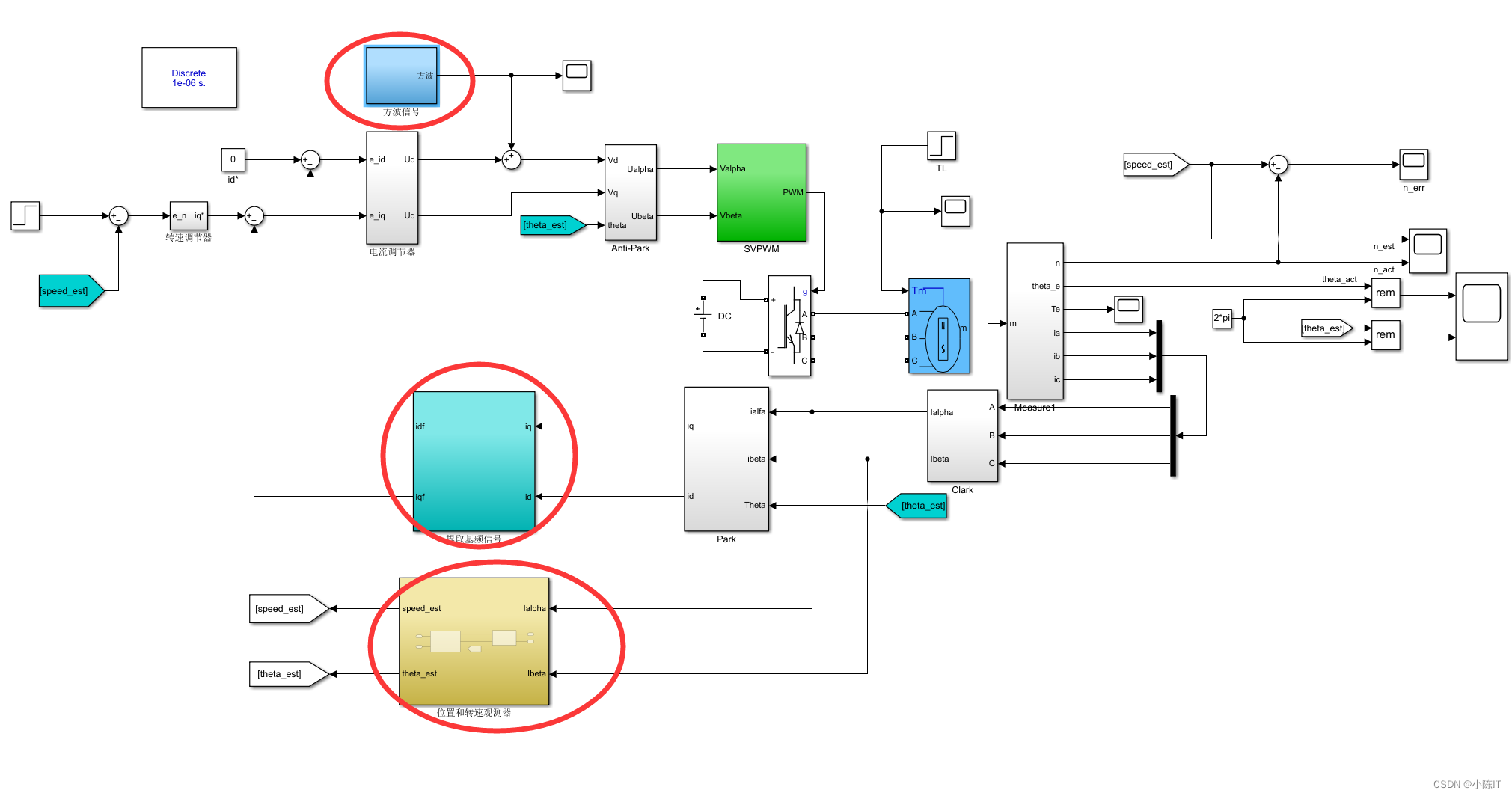

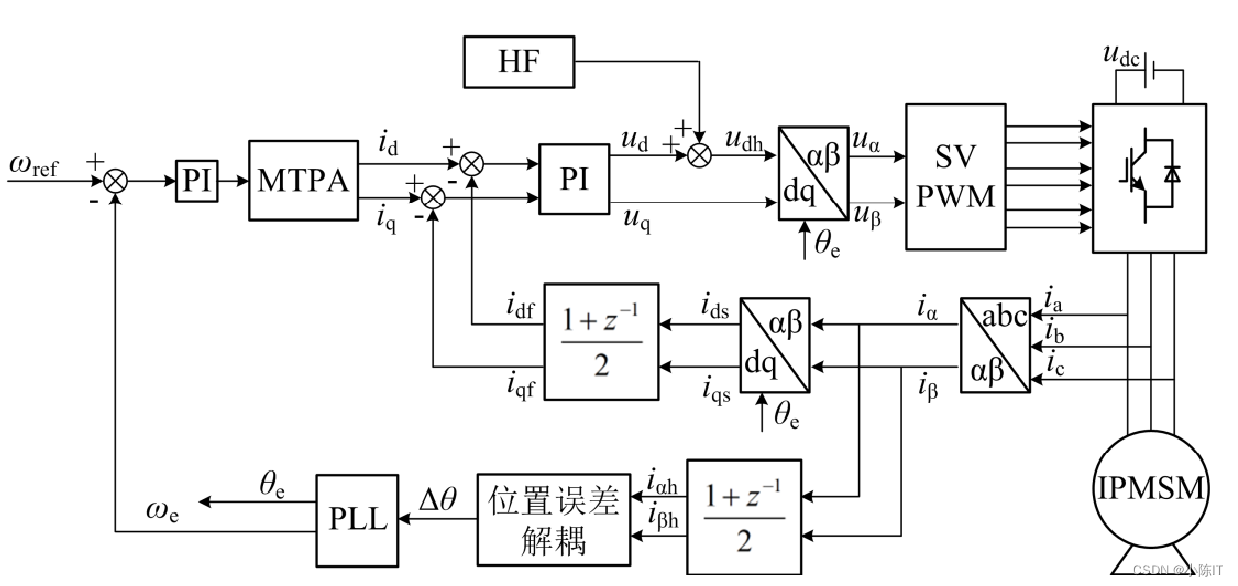

原理就那么多,那么我们放上高频方波电压信号注入的无感仿真框图:

在这里插入图片描述
在这里插入图片描述

主要是上面圈住的三个点,那么这个simulink我为了简化并没有加MTPA,感兴趣的可以加一下。
下面放上参数以及搭建的模型:

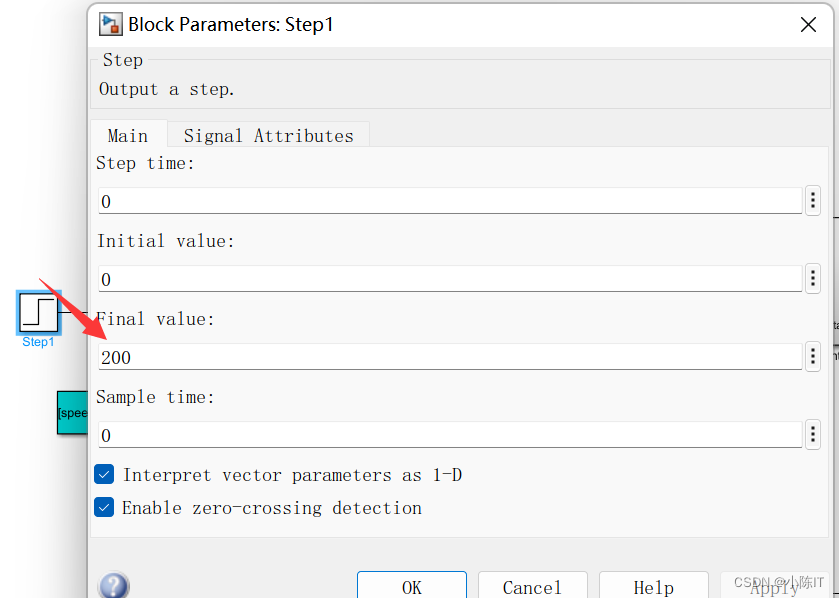

给定转速:

在这里插入图片描述

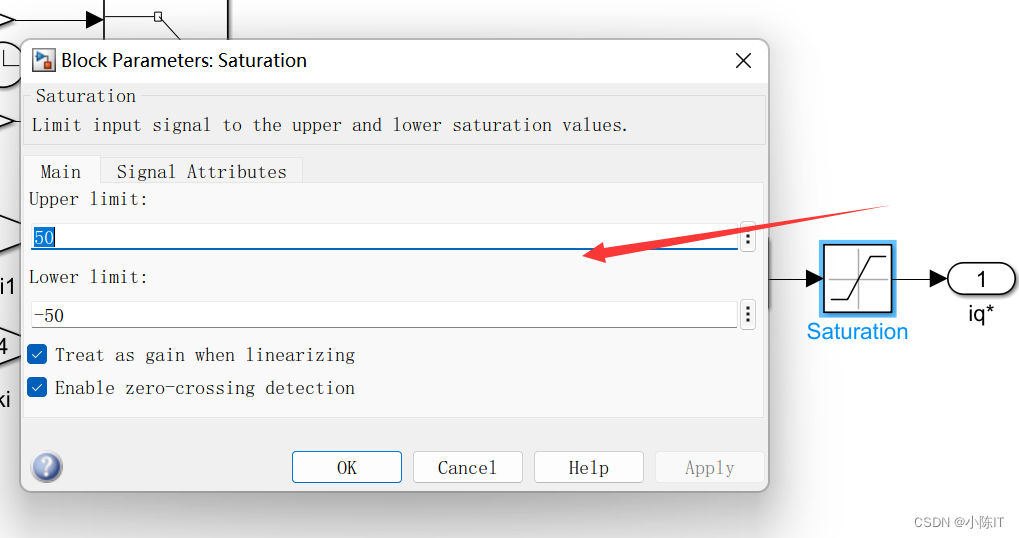

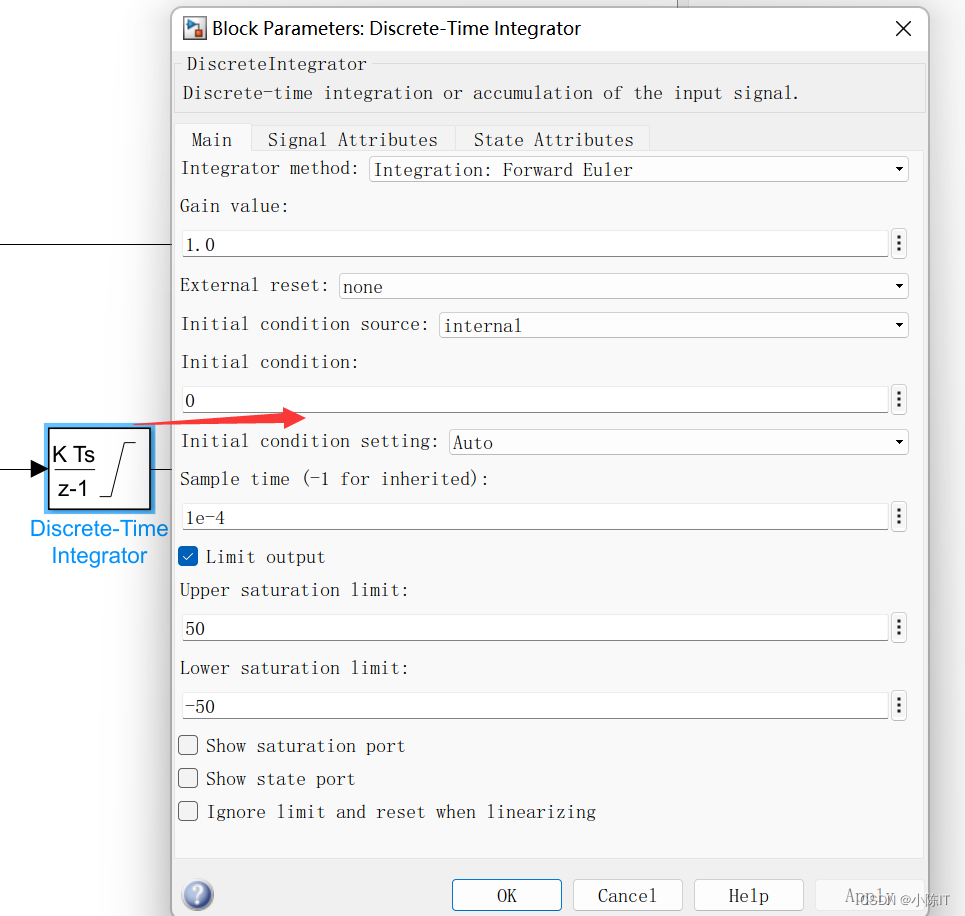

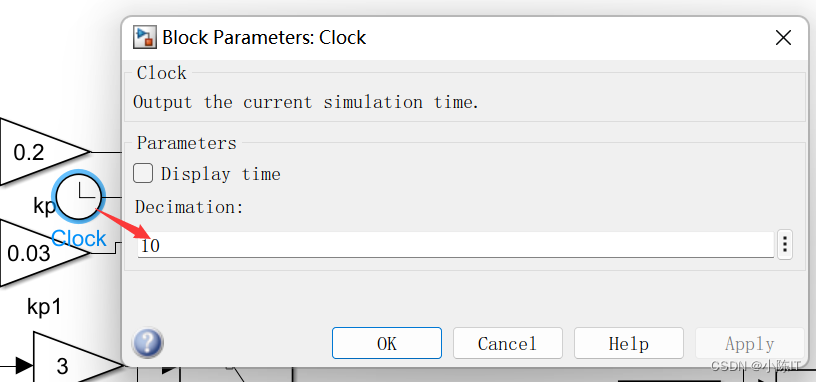

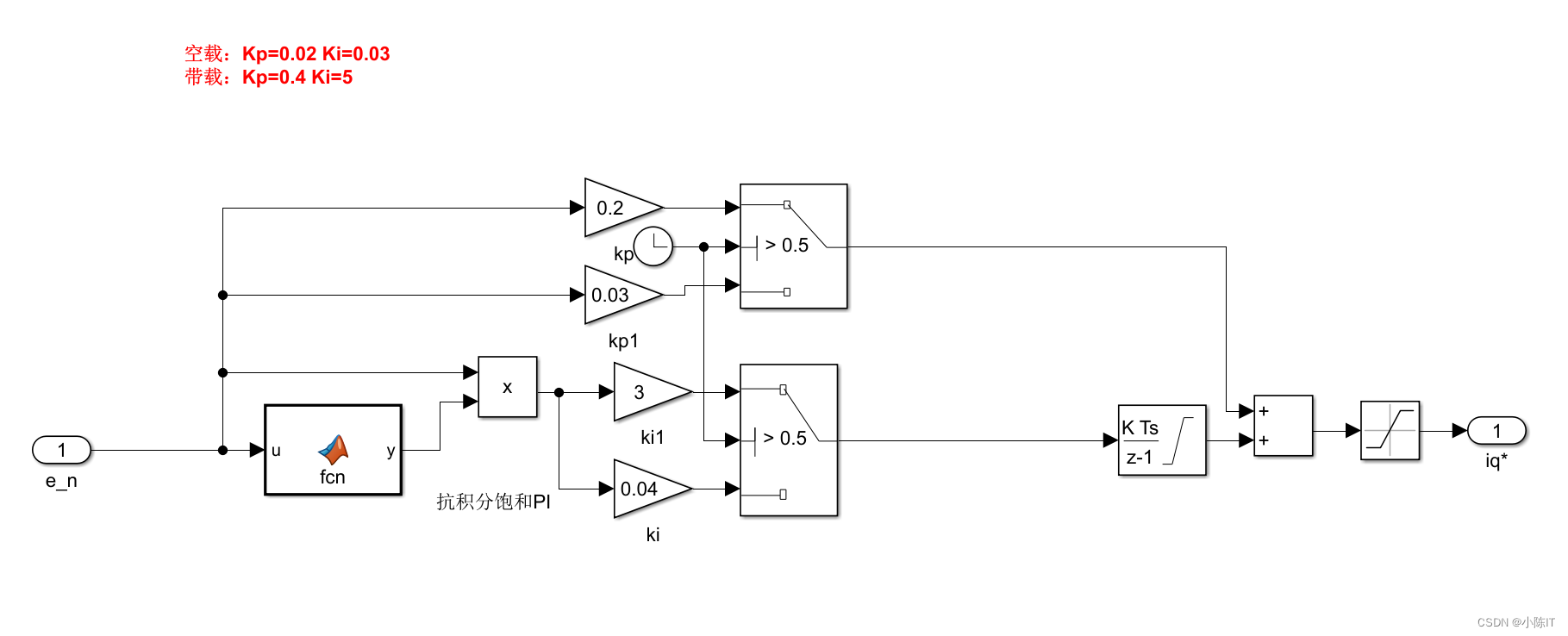

转速环:

在这里插入图片描述

function y = fcn(u)
if (abs(u)>300)
    y=0;
else
    y=1;
end

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

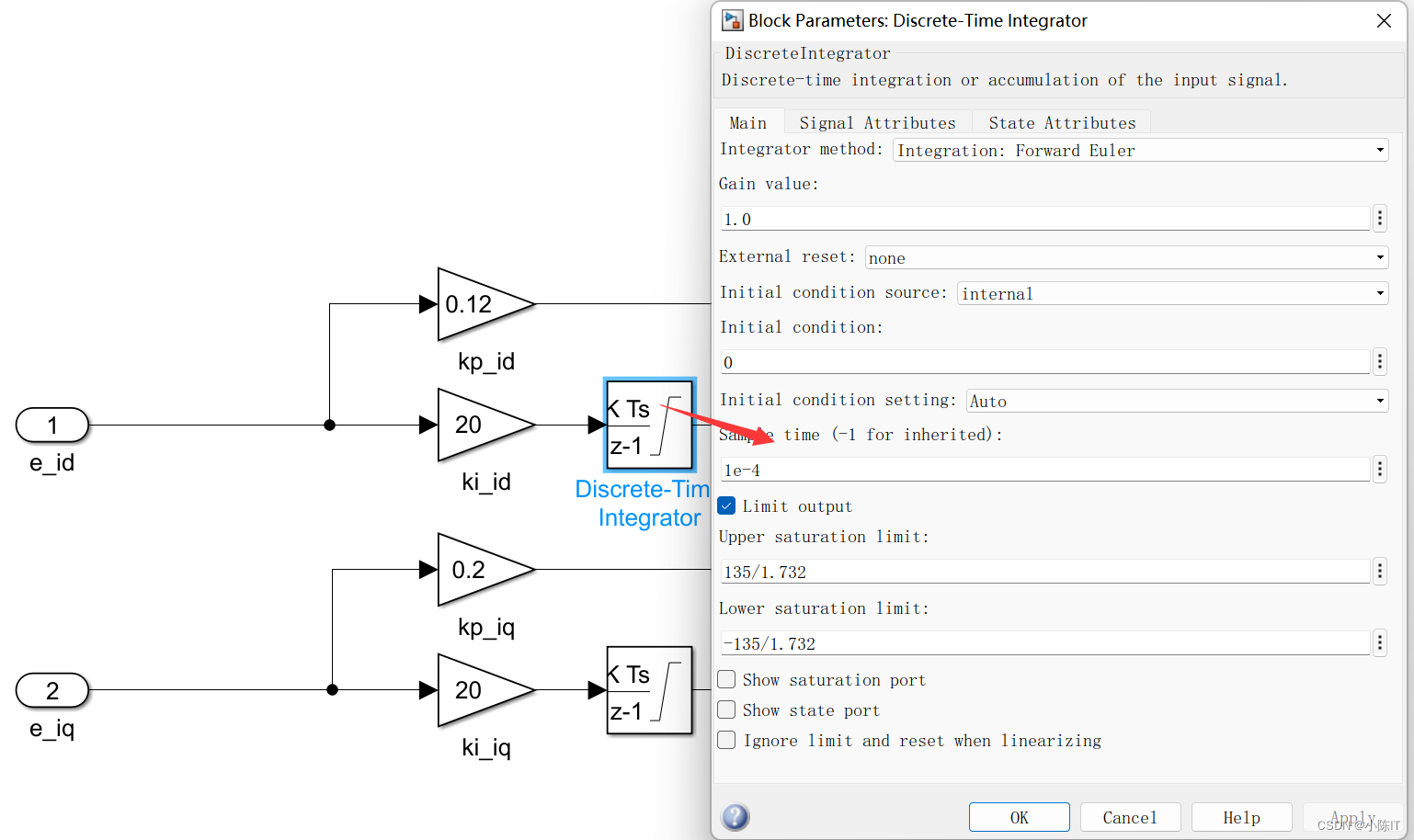

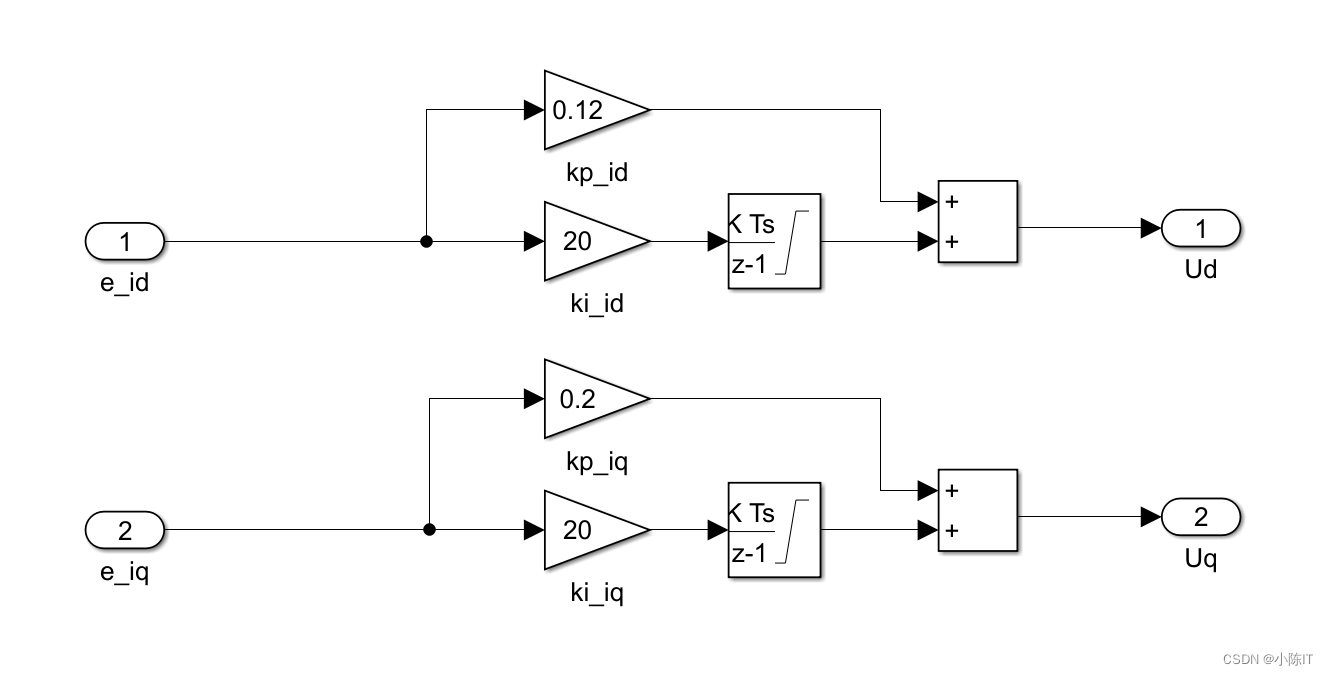

电流环:

在这里插入图片描述
在这里插入图片描述

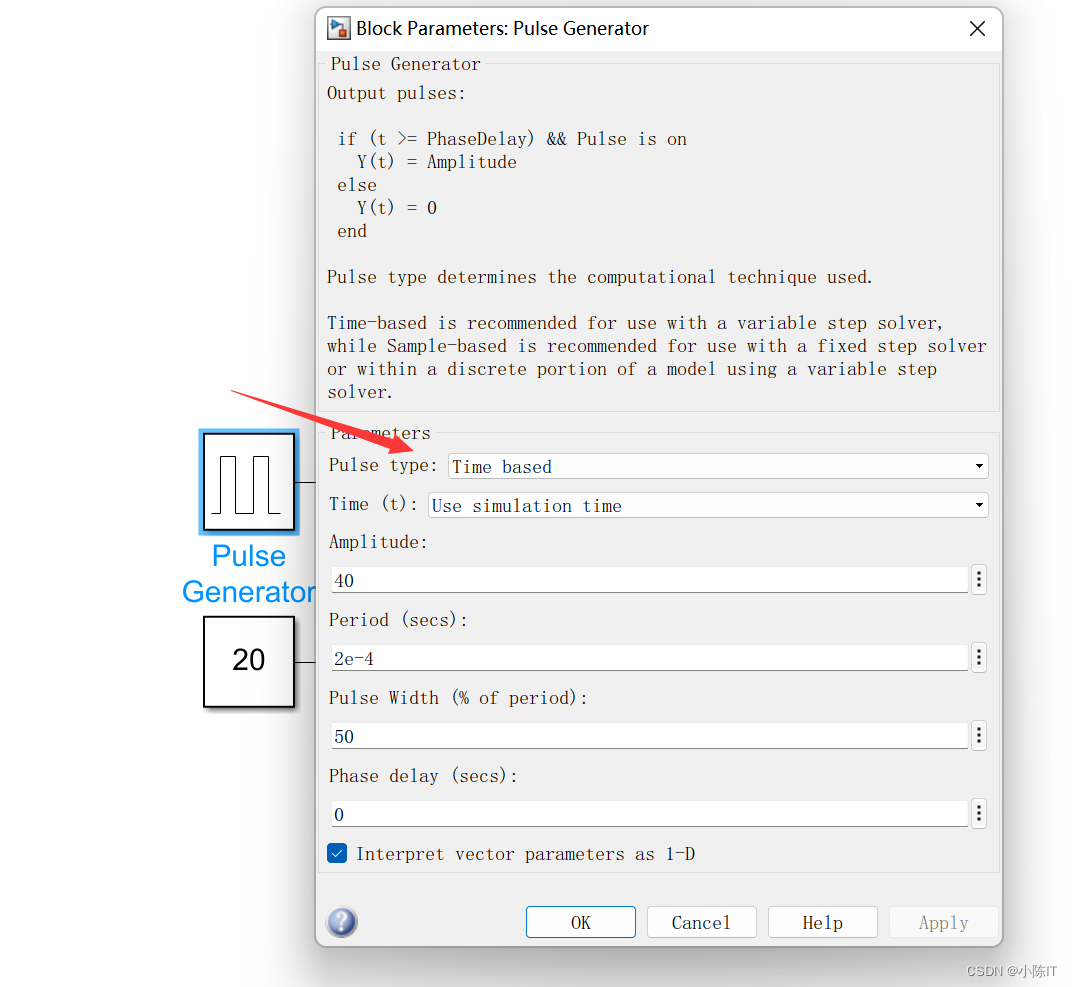

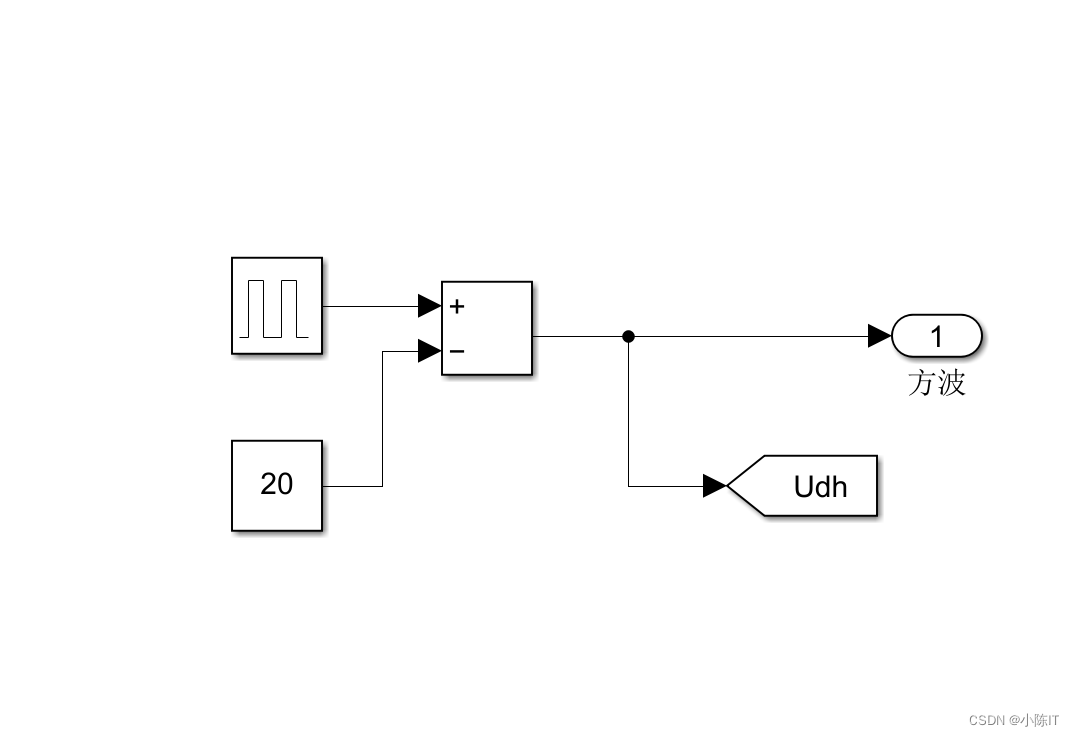

方波注入模块:
在这里插入图片描述
在这里插入图片描述

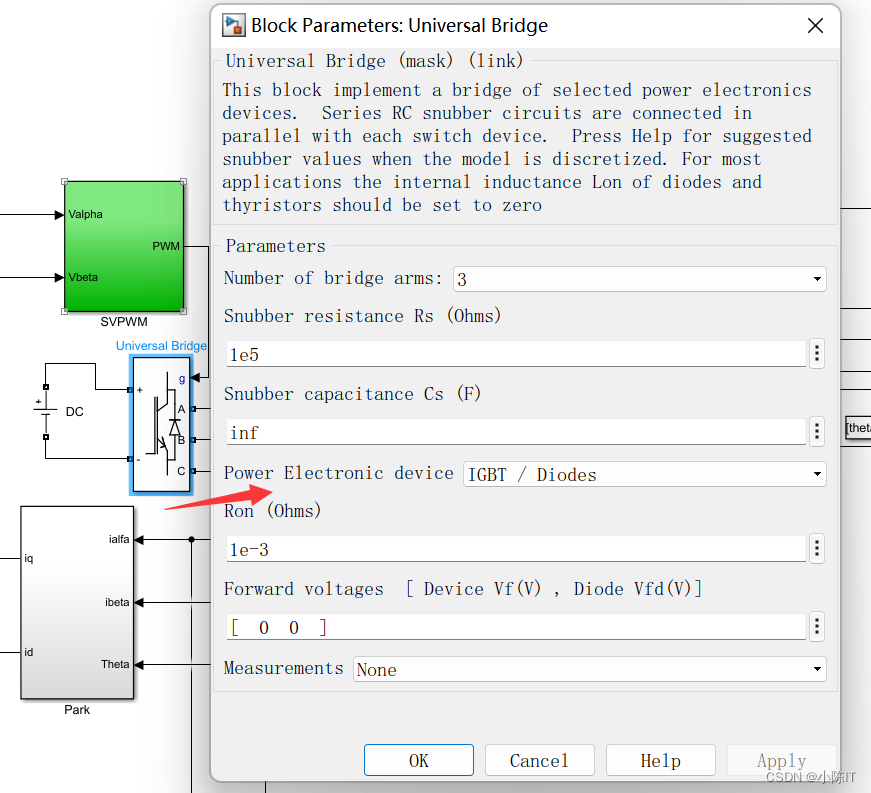

逆变器:
在这里插入图片描述
电机:
在这里插入图片描述

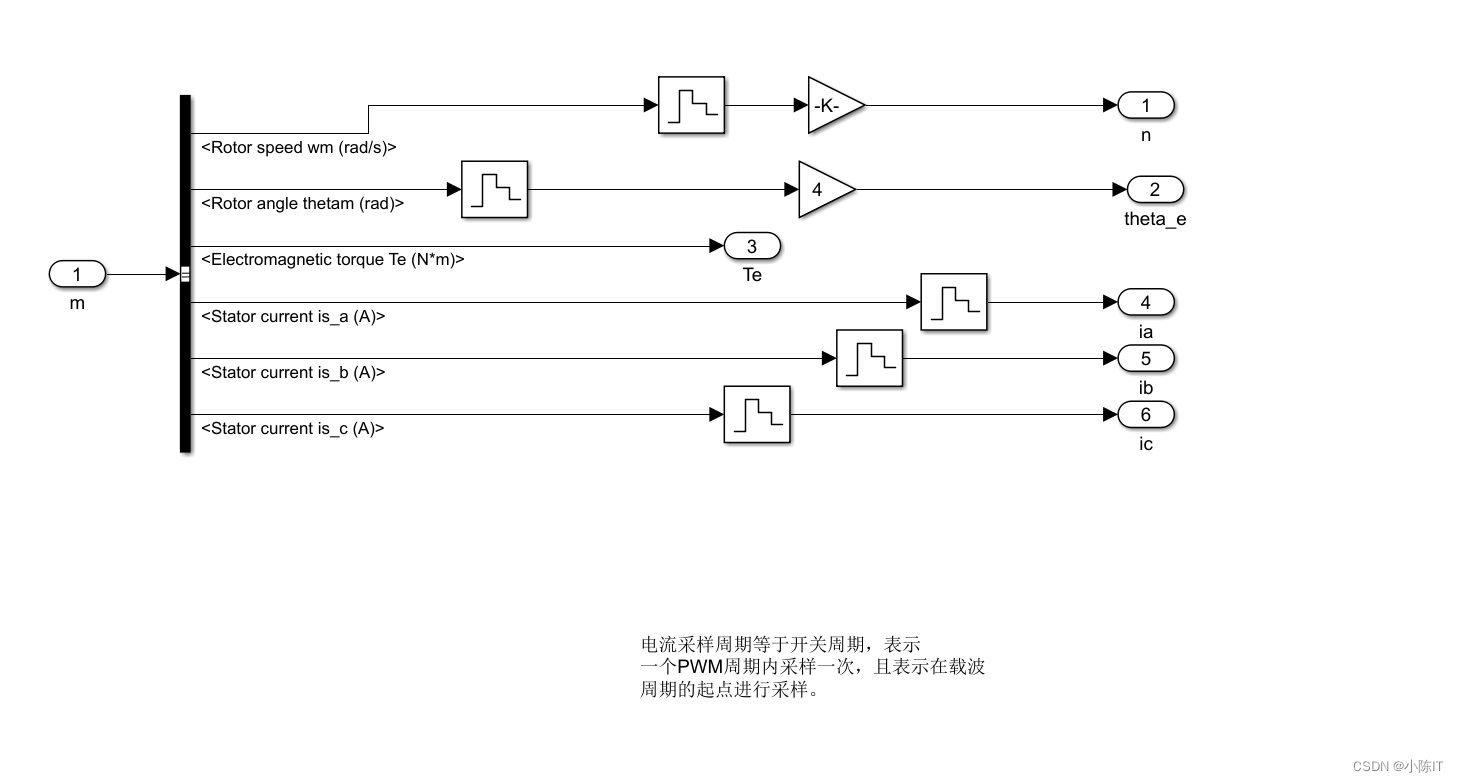

meaument模块:
在这里插入图片描述

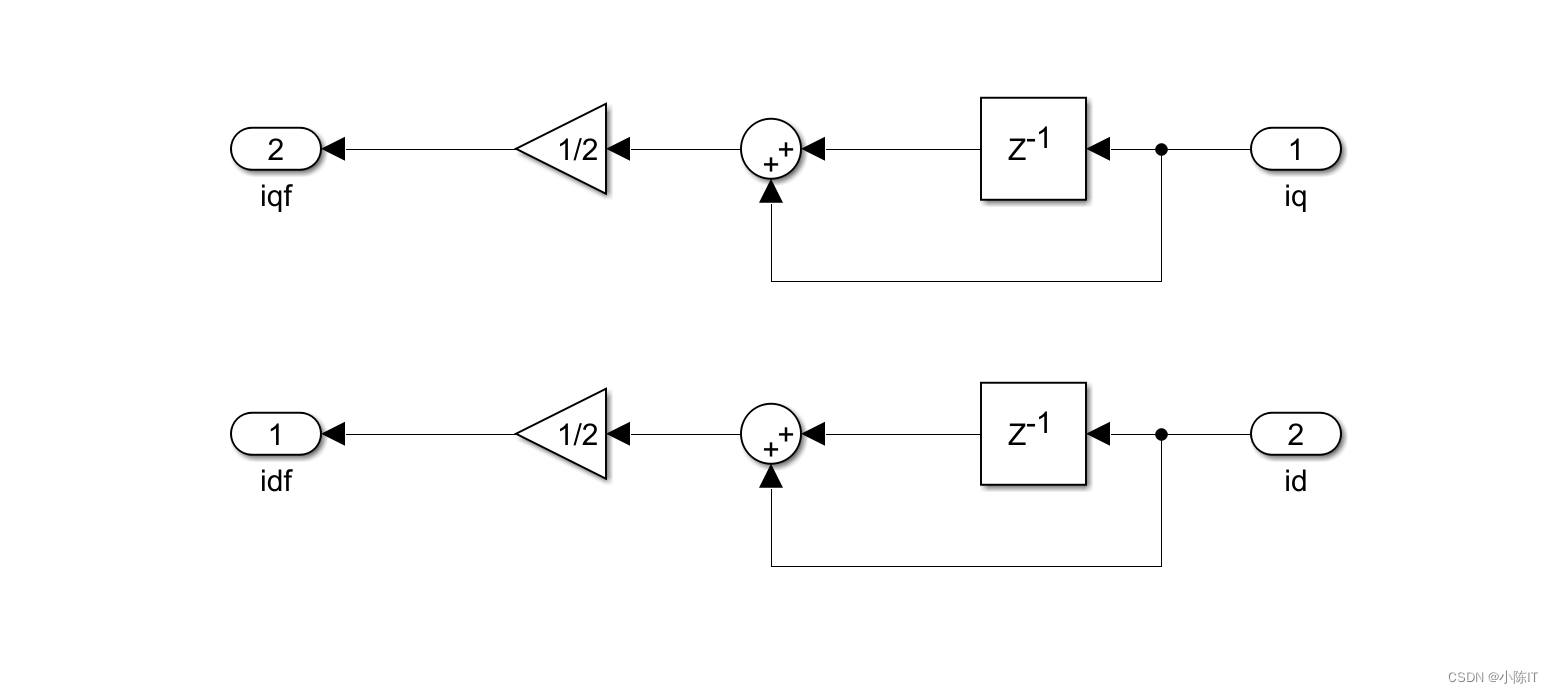

提取基频信号模型:
在这里插入图片描述

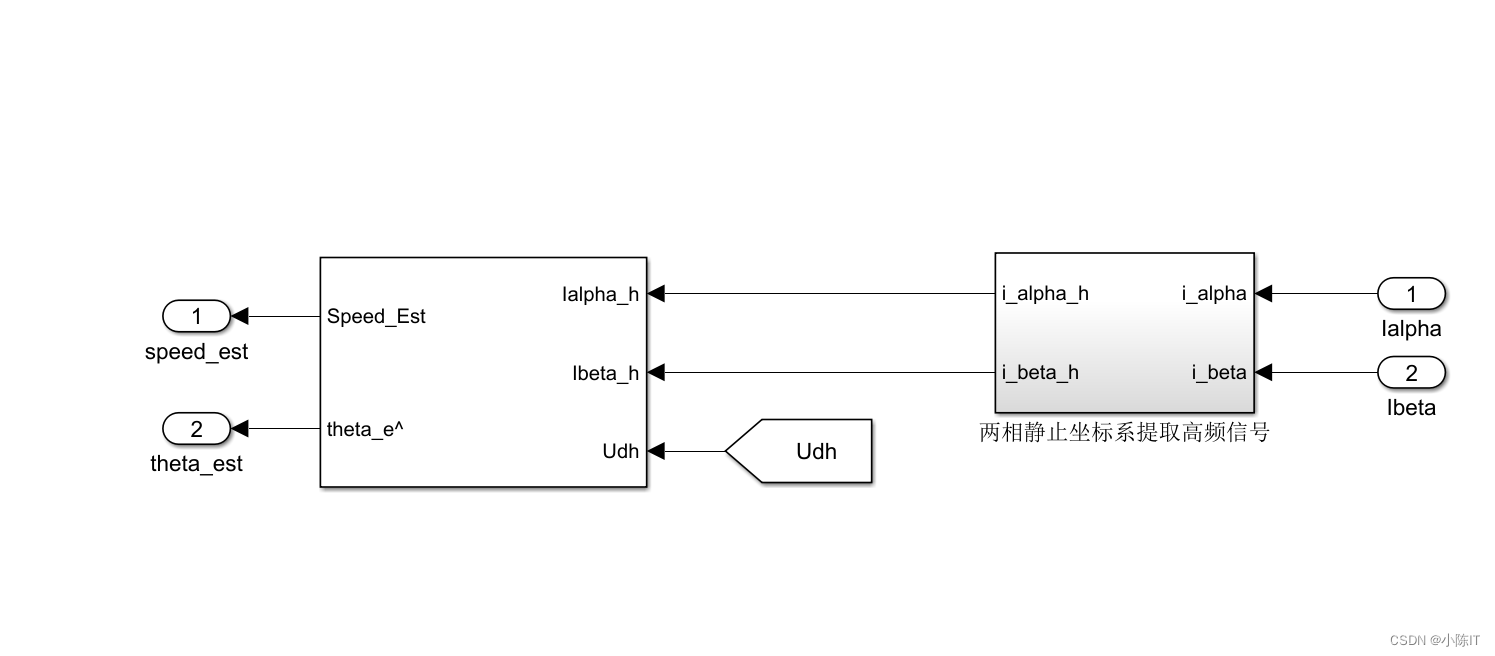

位置和转速观测器:
在这里插入图片描述

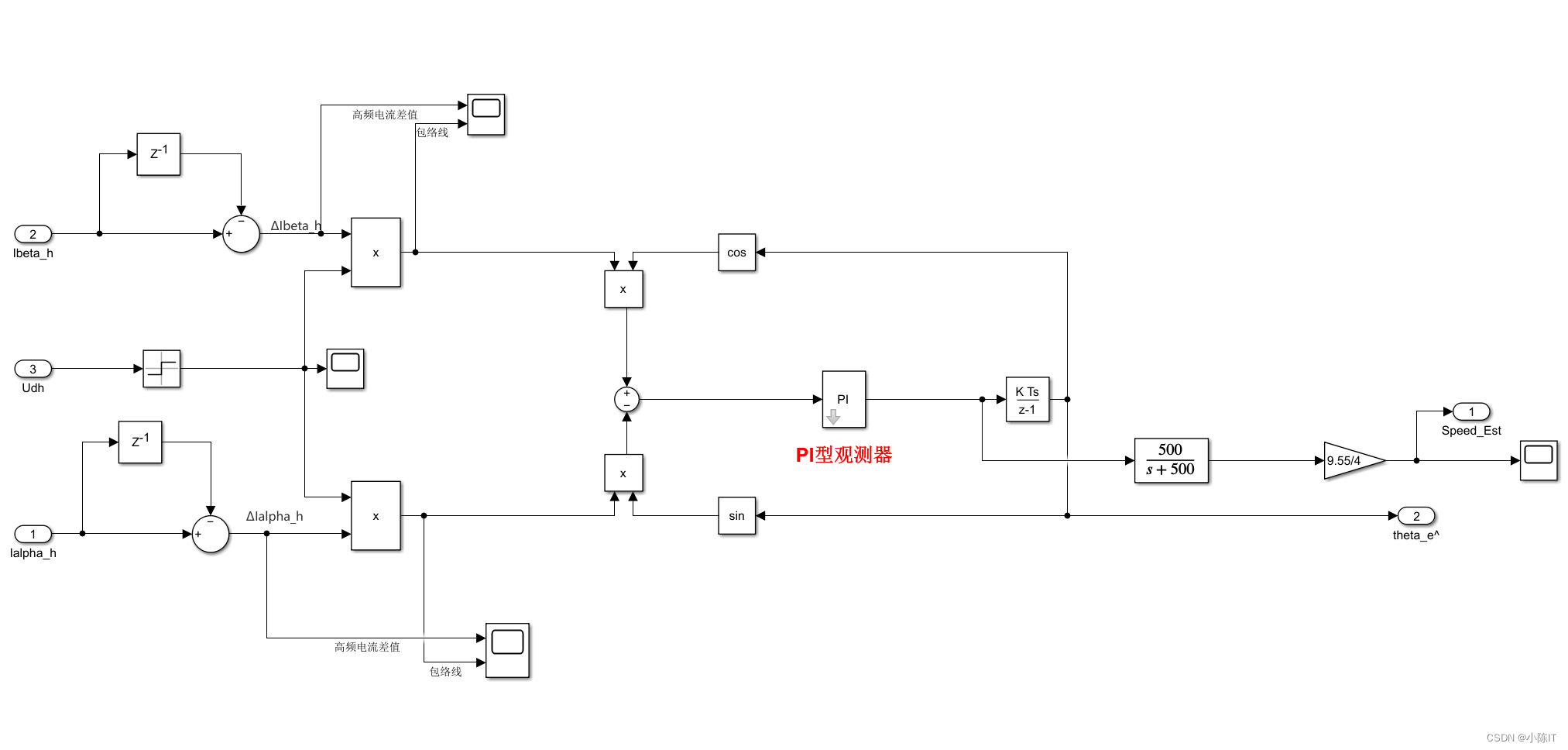

上面那个图的左边的模块:

在这里插入图片描述
其中的PI:
在这里插入图片描述

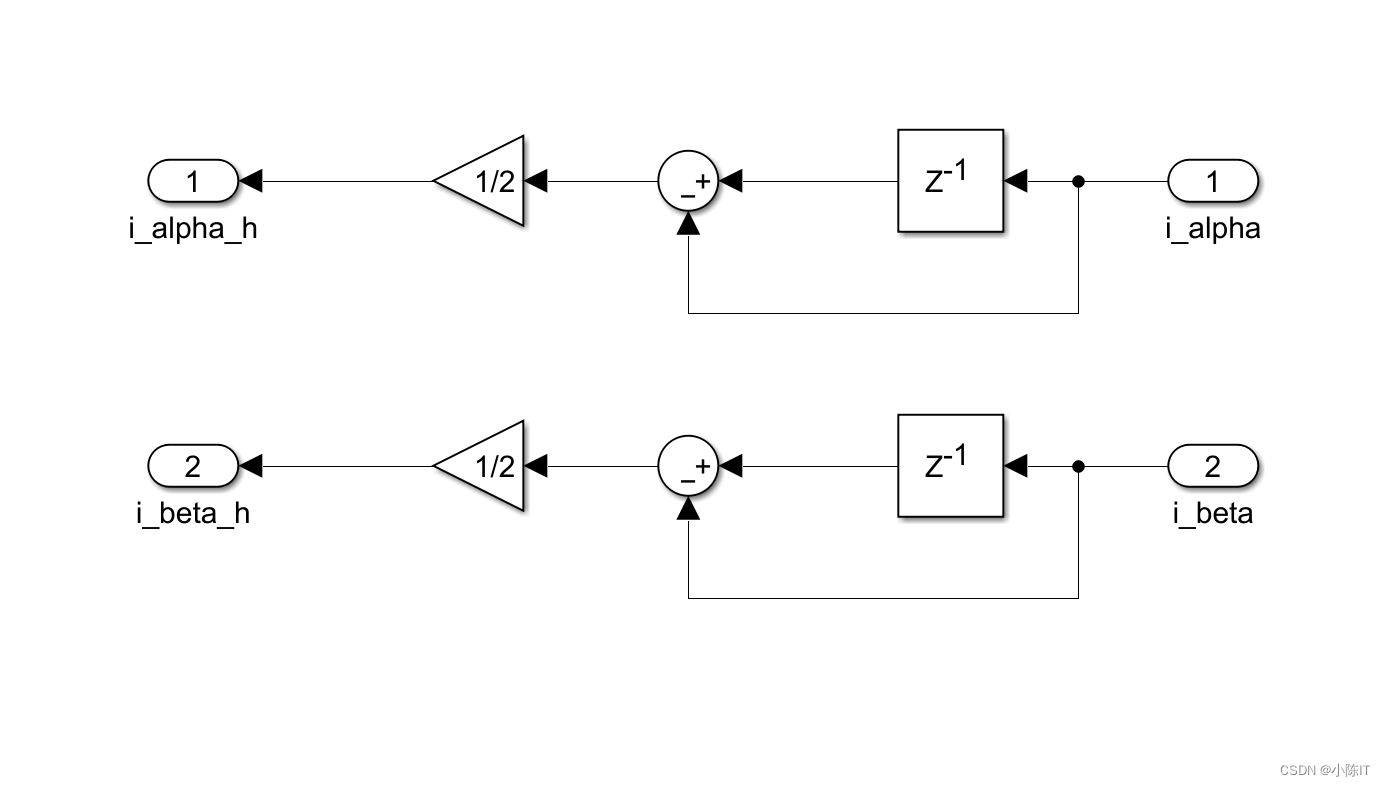

两相静止坐标系提取高频信号(右边模块):
在这里插入图片描述
波形结果:

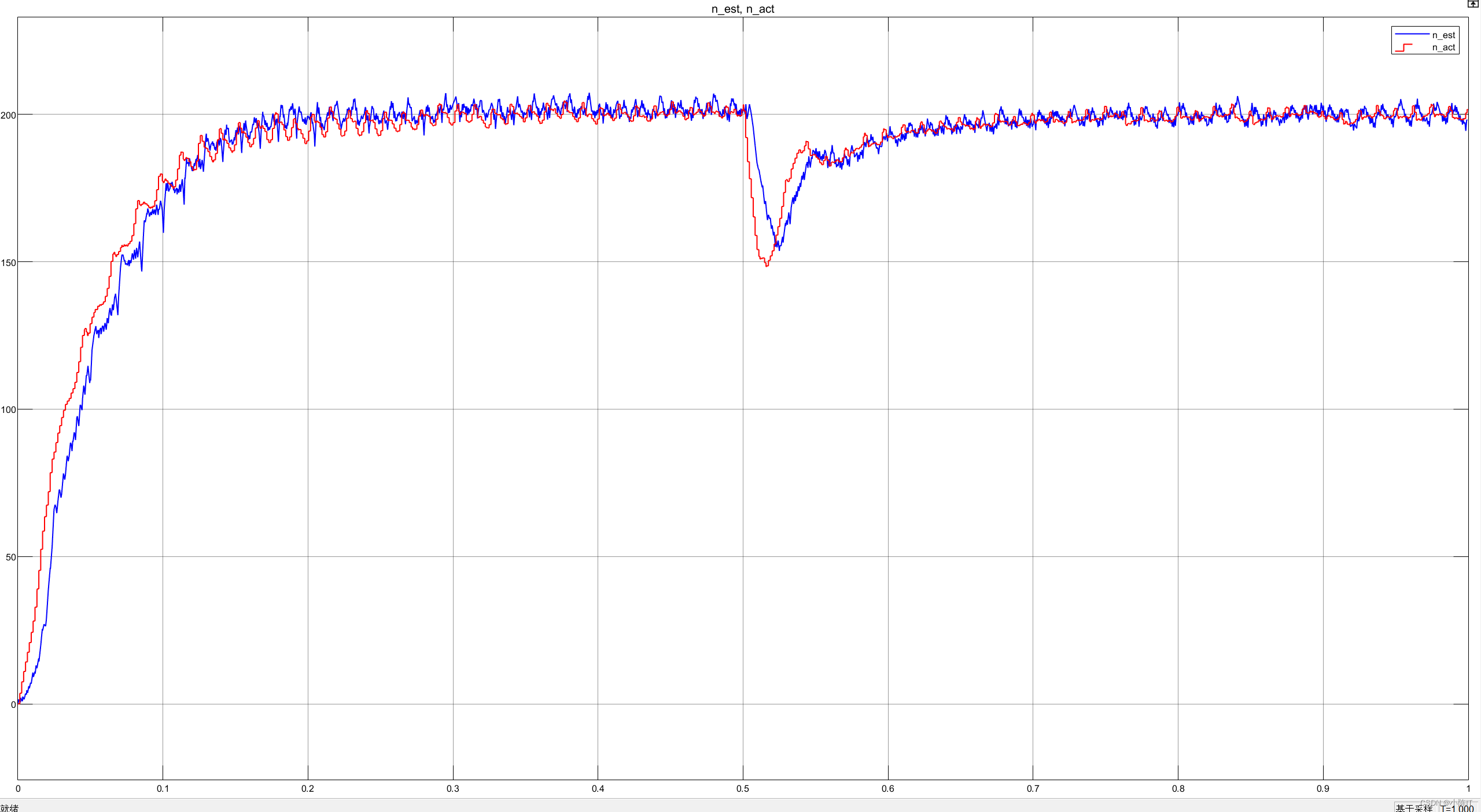

实际转速与估计转速波形:
在这里插入图片描述

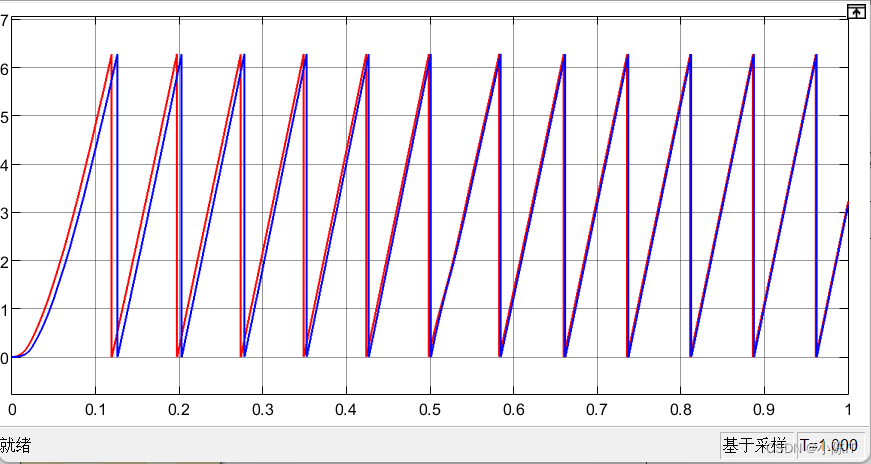

实际角度与估计角度波形:
在这里插入图片描述
给个点赞和关注谢谢!!!!
还有就是模型参数已经给出,除了变换模块和SVPWM模块,你们用你们自己的模型试一下,不行再评论找我要,一般当天就会回复。
