【模拟电路】基于补偿型对数运算的NTC热敏电阻线性化电路设计与分析

概要

NTC热敏电阻在许多场景下是进行温度测量的首选器件之一，但其非线性特性需要在采样后进行查表、拟合等软件处理，这通常不复杂，很容易做到，但有些场景下若能得到一个线性的温度-电压关系，可以拓宽NTC的应用，如无法使用MCU的场景、或者需要利用NTC对电路中的器件做温度补偿等，一个线性温度电压关系更方便硬件上的电路搭建、处理。

---

一、NTC热敏电阻的非线性特征

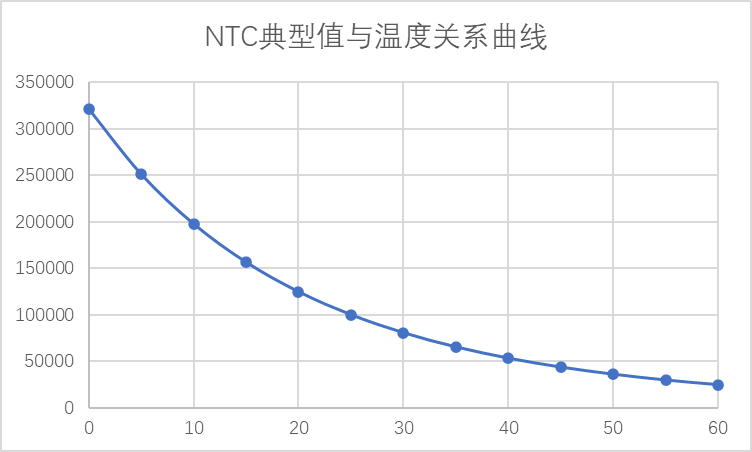

NTC热敏电阻的阻值一般与温度呈负相关，即随着温度的升高阻值会减小。我当前使用的NTC其β值的典型值为3940K，在25℃时阻值典型值为100KΩ。以下是该热敏电阻在0-60℃区间上的阻值温度变化曲线：

横坐标为温度（℃），纵坐标为阻值（Ω）。可见其非线性特征非常明显。

热敏电阻的阻值与温度之间的关系式为：

$$R_{NTC}=R_0\times e^{\beta (\frac{1}{T}-\frac{1}{T_0})}\text{\hspace{1em}(1)}$$

由数据手册知，在T0=25℃时，R0=100KΩ，而β=3940K，因此式中有三个参数是已知的，而温度T与RNTC之间为指数关系，导致了上图的非线性结果。

二、基于补偿型对数运算的NTC热敏电阻线性化电路

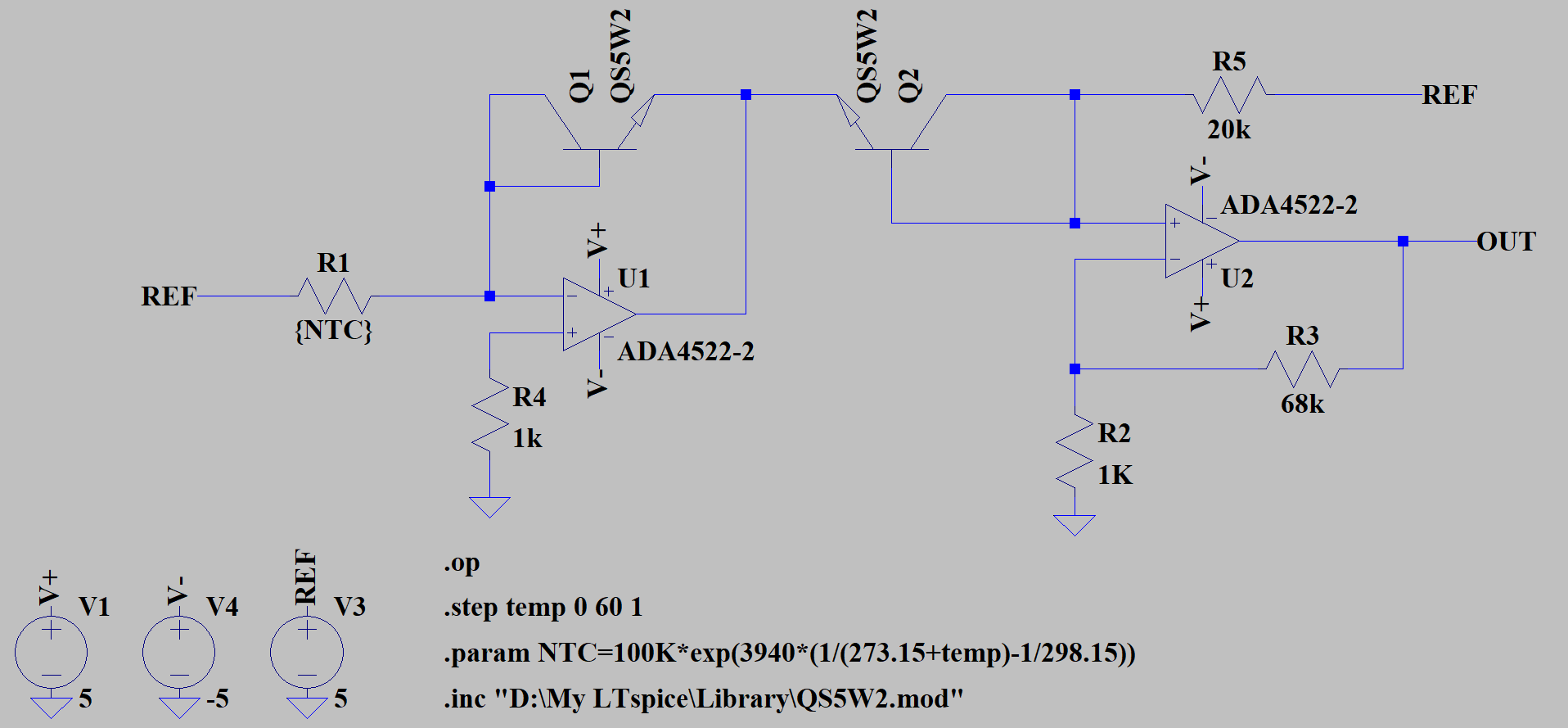

若要使NTC的输出线性化，由于（1）式的指数关系存在，需要考虑对数运算电路对其进行处理。参考了集成型对数运算电路芯片ICL8048，如图所示：

这是一种补偿型的对数运算电路。R1为NTC热敏电阻，UREF为5V固定参考电压，两个运放使用±5V电源供电，Q1和Q2为集成型的共射级NPN对管。由于三极管在温度变化时，其PN结的反向饱和电流Is也会变化，因此采用两个三极管且是集成型对管来补偿Is的温度影响。设U2的同相输入端电压为Up，Q1、Q2发射结偏置电压分别为UBE1、UBE2，流经R5和Q1的电流为IREF，流经NTC的电流为INTC，则：

$$U_p=U_{BE2}-U_{BE1}\text{\hspace{1em}(2)}$$

两个三极管的基极和集电极都短接在了一起，因此UBE=UCE。根据三极管的电流分配关系可知，IE=IB+IC，则有：

$$\begin{array}{rl}& I_{E1}=I_{B1}+I_{C1}=\frac{U_{REF}}{R_{NTC}}\\ & I_{E2}=I_{B2}+I_{C2}=I_{REF}\end{array}\text{\hspace{1em}(3)}$$

IE是三极管发射结电流，其大小必然遵循PN结电压-电流之间的基本关系，即当发射结正偏时，基极（P区）与发射级（N区）的偏置电压为UBE，则有：

I E = I S ( e U B E U T − 1 ) (4) { {I}_{E}}&
