根据“控制量”和“被控制量”是电压u或电流i，受控源可分为四种类型：
【1】被控制量是电压时，用受控电压源表示；
【2】被控制量是电流时，用受控电流源表示。

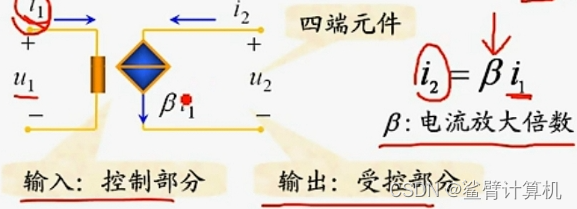

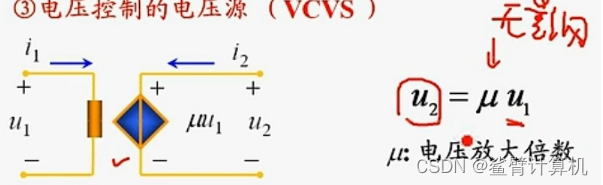

（1）电流控制的电流源（CCCS） 左侧为控制端，右侧方为被控制端 公式主要i针对于右边

电流控制了，左边的电流源

从图上看无法分辨出，电流控制或者电压控制，主要从右边的电流放大倍数和g转移电导来进行判断（学习时候，没有太好的方法）

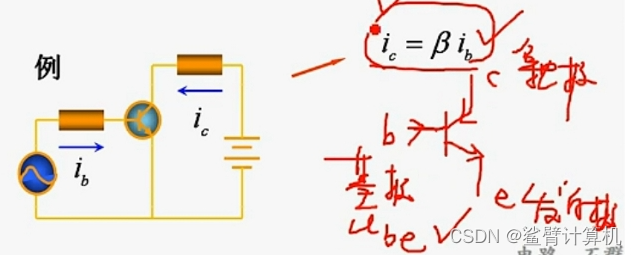

从此图来看，就是ib影响了，ic端，只有当ib端（集电极）有电源时，ic才会有电源，也就是和下方的发射极形成导通回路

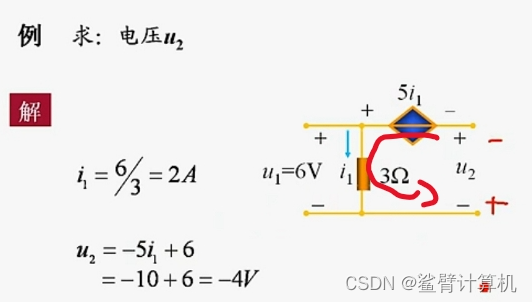

从上图看，求出电流（不管右边的受控电压源）
假设电流流经方向，从上至下，经过受控电压源，电阻，直至下方
电压源实质是（左正右负），正好和电流流经方向一致，（非关联）
电阻则是和电流方向相反（实质）（正关联）
都是求电压，所以得出【-4V】

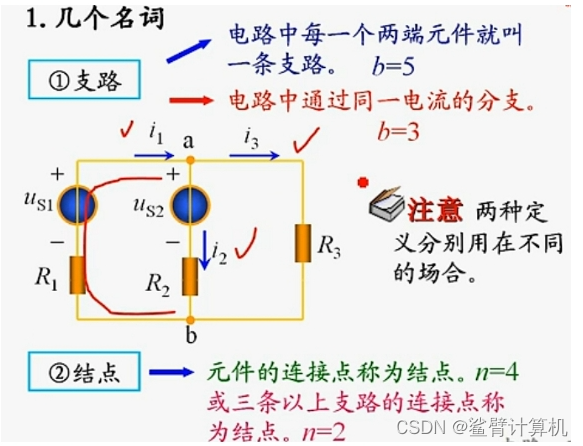

支路：多少个元器件，就是多少条支路
电流分支：数多少个，i1，i2，i3
节点：元件与元件的连接点，有多少 / 三条支路连接在一块，也称为节点

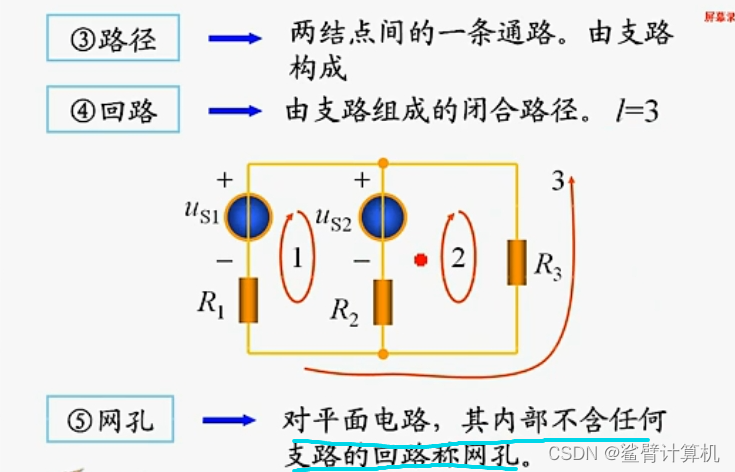

路径：两节点之间的路径数，以上是三条
三条回路，两个网孔

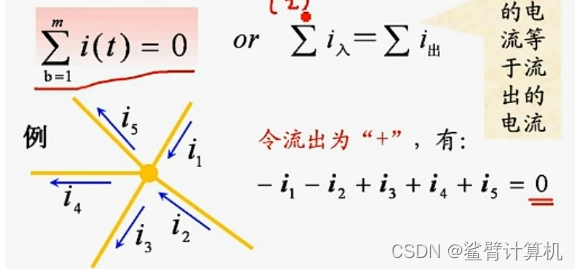

基尔霍夫电流定律（KCL）

从一点流出的电流=流入的电流

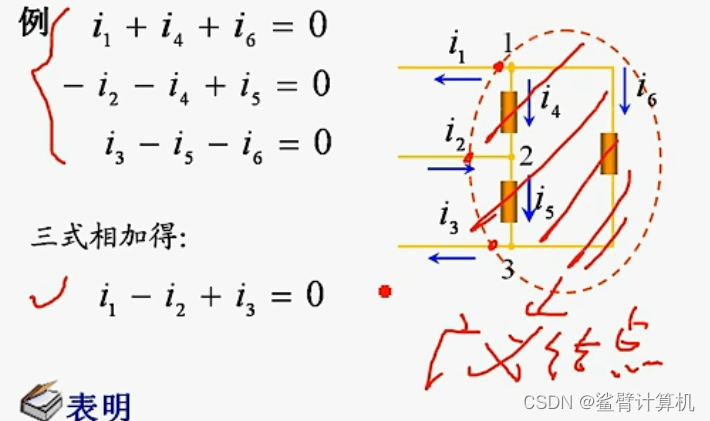

这是例题，
从1点来看，i1,i4,i6都是从一个点流出的
从2点来看，i2,i3都是流向一点，i5则是流出
从3点来看，i5,i6流入一点，i3则是流出

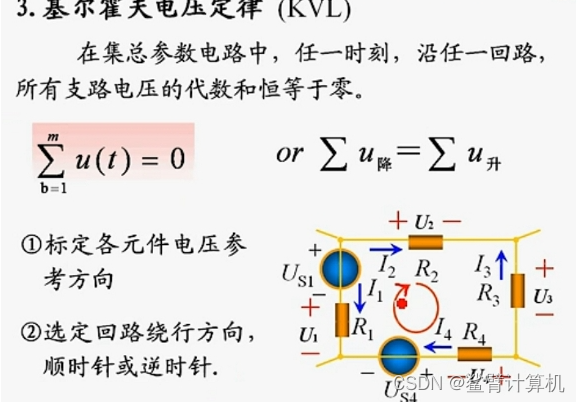

基尔霍夫电压定律（KVL）

这里上式子，是两种不同的表达方式，但都差不多
这里的顺时针/逆时针，都是电流的流经参考方向
上面的标定电压参考方向，这个都是根据，正极流向负极，负极向前则是正极来算

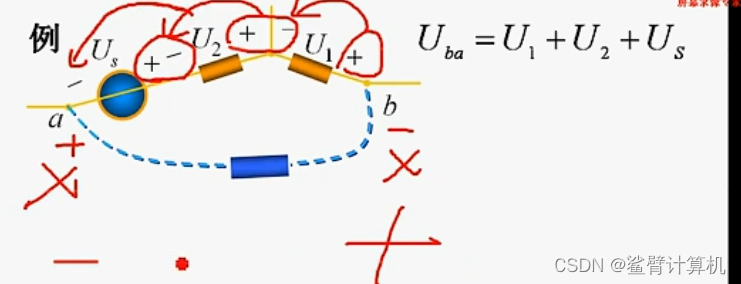

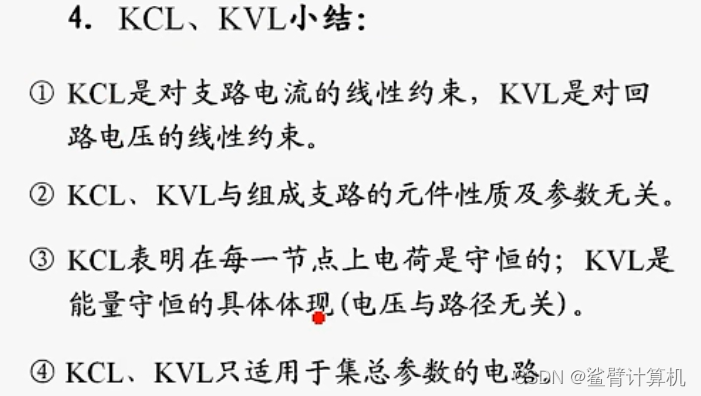

先设定，a和b，那个是正，那个是负，之后设定各元器件的，电压方向，走回路（重点在于，电流的参考方向）
