1.曝光时间越大,行频就会受限制变的越小 曝光时间×扫频=1秒,之前的图像正好,是因为,曝光设的数值正好让扫频数值合适,采集图像慢,因为行频低,编码器就只有不到1000,。如果是100km/h的情况下,编码器扫频直接拉满到50000,那采图速度就快了
28米每秒的速度:52khz扫频,曝光时间是1s÷52000=1.92×10的fu5次幂=19微妙应设19

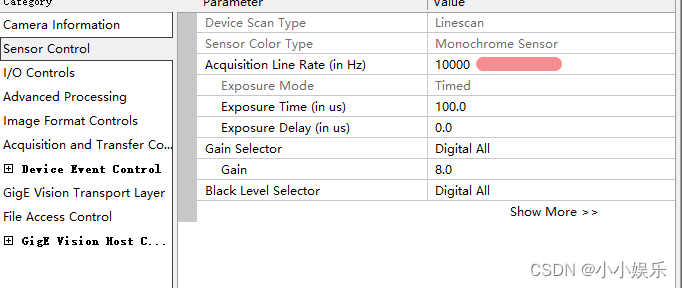

2.Acquisition line rate(in hz)没有编码器时。 如果保证东西匀速行驶,就会以一个很稳定行频使用,就是粉色区域,有编码器时,以编码器参数为准
3.gain增亮作用,曝光不能时间,靠gain和调试镜头来调图像的曝光
3.

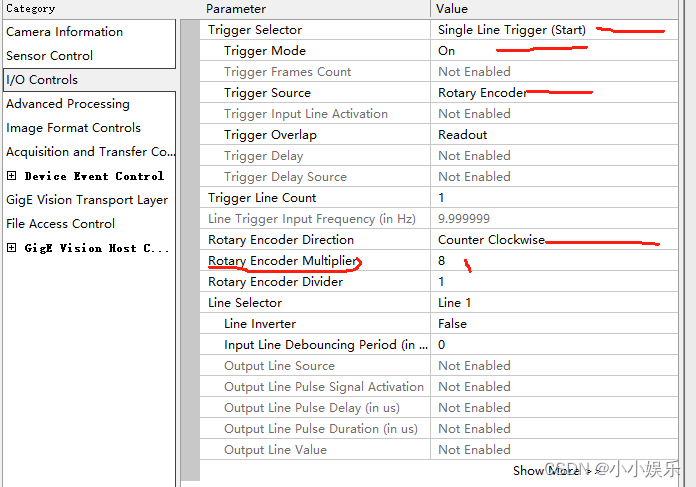

trigger source选择 rotary encoder(编码器触发),counter clockwise逆时针,clockwise顺时针,
multiplier增大编码器行频数 divider 分,也就是减少行频数
line trigger input frequency 线路触发输入频率

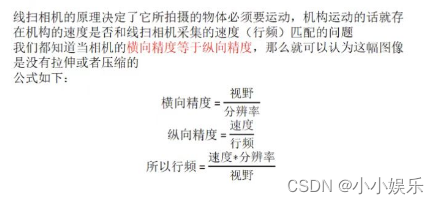

4.例子。传送带速度是0.5m/s 横向 940÷2048=0.45
行频=500mm/s×2048/940=1089.36(实际是900多,但是图像还算正常,没有严重变形)
对应这个数,尝试了,如果曝光调低了,他的扫频就大了,大概6000多,图像就会被拉伸500÷6000=0.08
纵向500mm/s÷1089.36=0.4589
÷900=0.55
5.速度100km/h=27.77m/s=27777mm/s
横向 940÷2048=0.45
行频=27777mm/s×2048/940=60519hz
如果实际行频大于60519,图像拉伸
小了压缩
纵向27777mm/s÷60519=0.4589
实际相机也就50000hz扫频
27777mm/s÷50000=0.55 图像畸变不是很严重
22222mm/ss×2048/940=48415.速度80km/h,,50000hz够用
22222mm/s÷50000=0.44
也就是说,这个Frequency 数值要和计算的数值差不太多,图像既不会畸变,实验时计算扫频1089,但是Frequency 编码器数值给了6000多,那就让图片被拉长
5.
把参数保存在下面栏里,用时,在上面选
6.

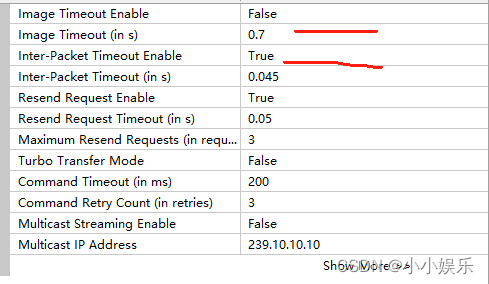

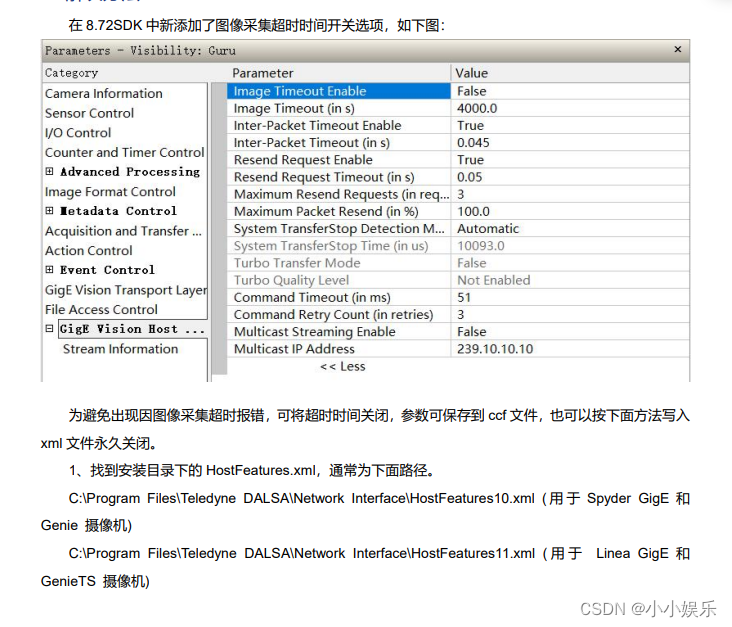

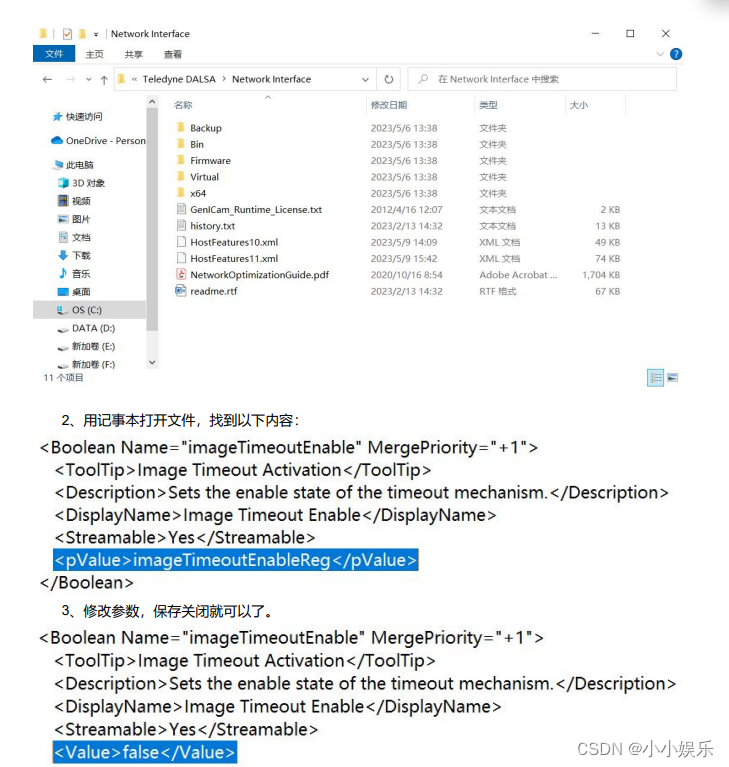

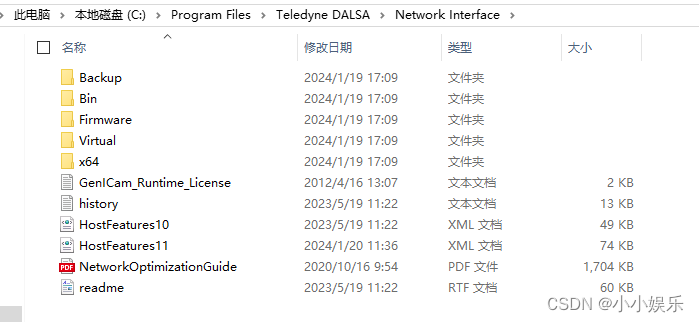

超时,设置超时,可以避免图像黑边,这个参数不能保存,只能写死,SDK8.73
7

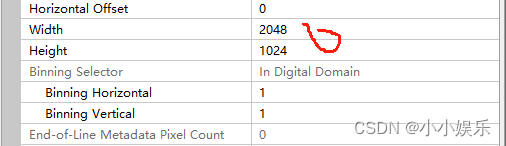

行频1089行时候,设1024,一秒取1024行,宽就是2048,那28米每秒,行频计算是60000,那hight也要设60000左右??
只要不超过最大扫频就可以,比如一秒钟跑25米,一秒钟是6万行,那么6万行就能看见25米。 3万行就能看见12.5米。

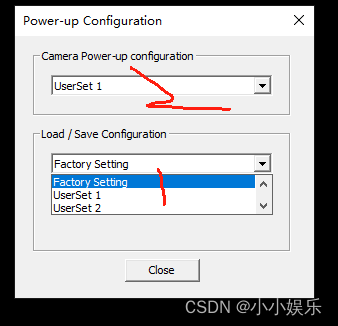

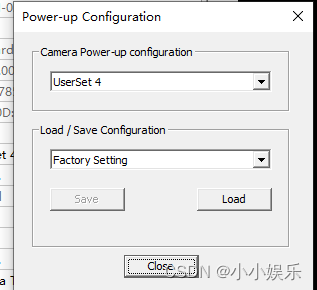

8.参数保存,把1 2 3的相机参数都设置好,然后在点保存 ,先在下面选个set1 ,保存,再在上面
选保存的参数
