最近看到网友们对IGBT反并联二极管存在着很大的误解，特写此文告诉大家真相。

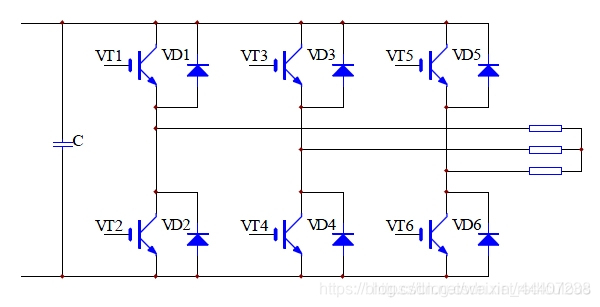

此图是三相双向逆变电路，图中我们可以看到反并联二极管的用法。
当输入直流电压高于负载反向电动势时，它是一个逆变电路，将直流电变成峰值等于（或小于）直流电压的交流电（波形由驱动信号决定，常用驱动信号是SPWM正弦脉宽调制，即正弦波交流电）。
当输入直流电压低于负载反向电动势时，它是一个三相整流桥，此时来自负载的反向充电电流经整流桥流回直流电源，实现电刹车。
为什么要把两者封装在一块。事实上大部分的IGBT应用都是上图的电路（两相、三相或更多相），封装在一起可以降低成本、简化电路、增加可靠性。而IGBT单独使用时，反向二极管通常不起作用，也就不影响电路设计，只是要小心电线接反时可能导致电机误动。
