问题背景

作为一名嵌入式初学者，在Keil5中正确配置了 Boot引脚 并勾选 “Reset and Run” 后，程序烧录到STM32芯片中，但开发板却 毫无反应，必须手动复位或重新上电才能运行。
这种现象看似简单，实则涉及 硬件复位逻辑、软件配置 和 代码设计 的多重因素。本文将通过图文结合的方式，带你彻底解决这一“玄学”问题！

一、问题本质分析

“Reset and Run”功能的核心原理是：烧录完成后，调试器自动触发硬件复位信号，使芯片从初始状态执行新程序。若烧录后无响应，常见原因如下：

硬件复位电路异常
- 复位引脚（NRST）被外部电路拉低或接触不良。
“Reset and Run”功能未生效
- Keil的调试器配置中复位类型选择错误（如使用软件复位而非硬件复位）。
代码初始化问题
- 系统时钟配置错误（如HSE未启用导致程序卡在初始化阶段）。
看门狗未关闭
- 程序意外开启了独立看门狗（IWDG），且未及时喂狗，导致反复复位。
Flash编程算法不匹配
- 烧录时选择的Flash算法与芯片容量不符（例如将256KB的算法用于128KB的芯片）。

二、解决方案（附详细操作步骤）

1. 验证“Reset and Run”功能是否生效

步骤：

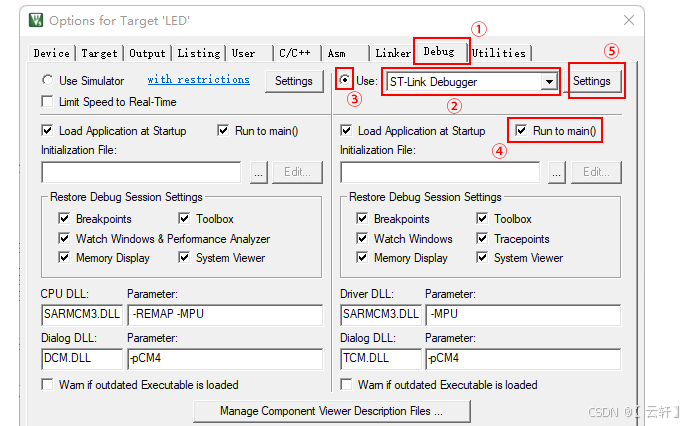

打开Keil工程，进入 Project → Options for Target → Debug，确认调试器为 ST-LINK Debugger。

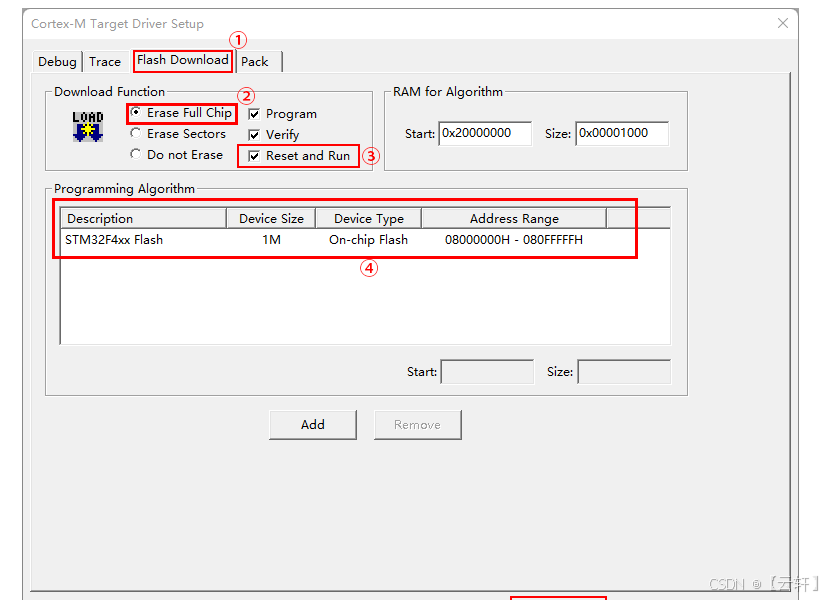

在 Flash Download 选项卡 中，检查编程算法是否匹配芯片Flash容量（例如STM32F103C8T6应选择 “STM32F10x 128KB Flash”）。

在这里插入图片描述

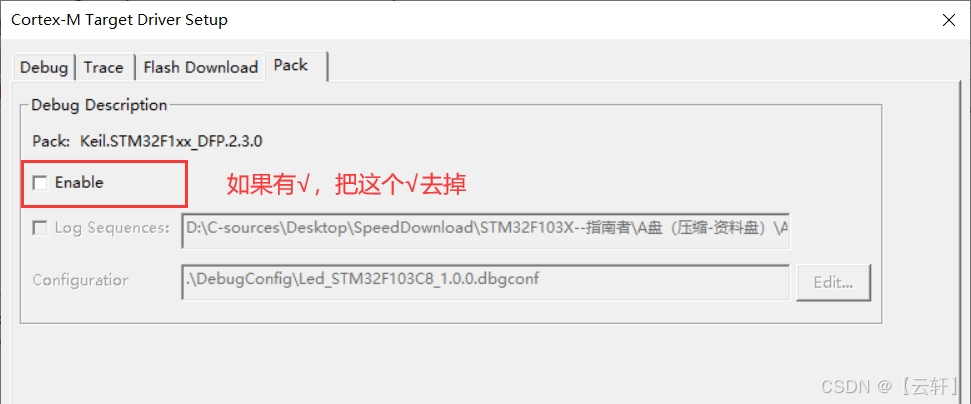

3.

2. 检查硬件复位电路

现象：若NRST引脚电平异常（持续低电平），芯片将无法启动。

操作步骤：

使用万用表测量 NRST引脚电压：
- 正常情况：烧录完成后电压应为 3.3V（高电平）。
- 异常情况：若电压低于0.8V，检查复位按钮是否卡死、电容是否短路。
简化电路测试：
- 断开外部复位电路（仅保留10k上拉电阻和104电容），排除外围器件干扰。

3. 排查代码初始化问题

关键点：若系统时钟配置错误，程序可能卡死在 SystemInit() 函数中。

验证方法：

在 main() 函数起始处添加LED闪烁代码，测试是否执行：

int main(void) {
    HAL_Init();
    SystemClock_Config();
    // 测试代码：点亮LED
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
    while (1) {}
}

若LED未亮，检查 时钟配置函数：
- 确认 HSE（外部晶振） 是否启用，PLL配置是否正确（参考STM32CubeMX生成的代码）。

4. 关闭看门狗

原因：部分STM32芯片默认开启独立看门狗（IWDG），若未在代码中关闭或喂狗，程序会不断复位。

解决方法：

在代码初始化阶段禁用看门狗：

// 关闭IWDG（在HAL库中）
__HAL_RCC_WWDG_CLK_DISABLE();
__HAL_RCC_IWDG_CLK_DISABLE();

若需使用看门狗，确保在 main() 循环中定期喂狗：

while (1) {
    HAL_IWDG_Refresh(&hiwdg);
    HAL_Delay(500);
}

三、终极验证与调试技巧

使用ST-LINK Utility独立测试
- 通过ST-LINK Utility烧录程序后，点击 “Target → Run”，观察是否自动运行。
测量电源稳定性
- 使用示波器检测 3.3V电源 是否在烧录瞬间存在跌落（可并联100μF电容测试）。
启用Keil调试模式
- 进入调试界面，查看程序计数器（PC）是否停在 0x08000000（即代码起始地址）。
