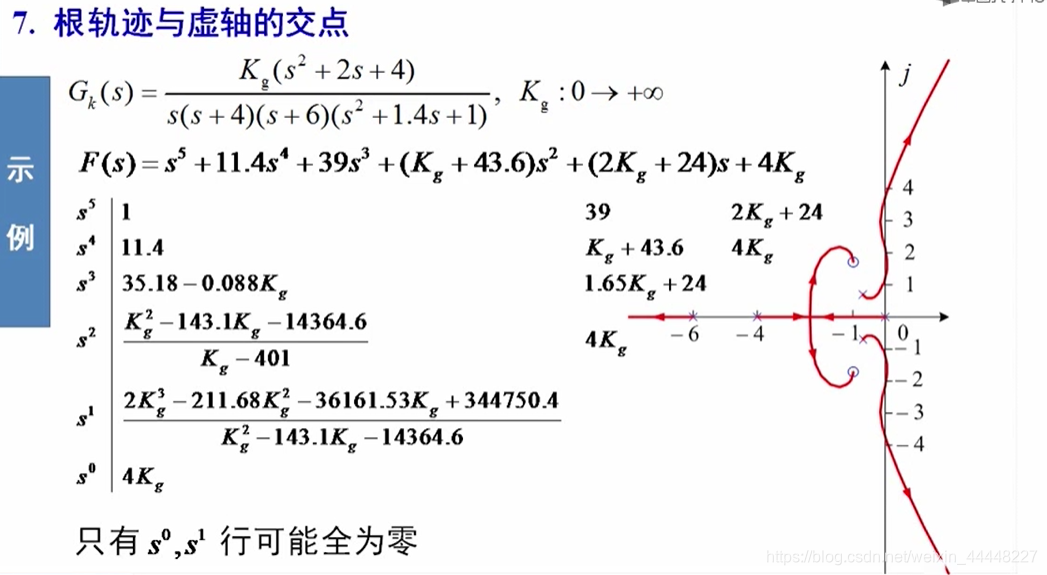

用劳斯判据计算系统几个精确的虚轴交点
在这里插入图片描述
vpa函数控制精度

format long
syms K
s51=1;
s52=39;
s53=2*K+24;
s41=11.4;
s42=K+43.6;
s43=4*K;
s31=-det([s51,s52;s41,s42])/s41;
s32=-det([s51,s53;s41,s43])/s41;
s21=-det([s41,s42;s31,s32])/s31;
s22=-det([s41,s43;s31,0])/s31;
s11=-det([s31,s32;s21,s22])/s21;
R=vpa(s11)
a=solve(R,K)
R=subs(s11,a(1));
vpa(R)
R=subs(s11,a(2));
vpa(R)
R=subs(s11,a(3));
vpa(R)


num=[1,2,4];                             %开环传函分子多项式系数
den=conv(conv([1,4,0],[1,6]),[1,1.4,1]); %开环传函分母多项式系数
sys=tf(num,den);                         %系统传递函数模型
rlocus(sys);                             %绘制系统的根轨迹图
axis([-8 2 -6 6]);                       %设定坐标范围为：实轴[-8,2]，虚轴[-6,6]

结果

R =

-(0.08*(0.087719298245614035087719298245614*K - 35.175438596491228070175438596491)*(25.0*K^3 - 6167.0*K^2 + 366232.0*K - 4309368.0))/((K - 401.0)*(- 0.087719298245614035087719298245614*K^2 + 12.550877192982456140350877192982*K + 1260.049122807017543859649122807))


a =

 15.610621364406734484497350284298
 67.512600498704510212141489042683
 163.55677813688875530336116067302


ans =

0.0


ans =

0.0


ans =

-1.7903520164540579559201249903453e-37

视频里面给的是：
15.6
67.5
168.6
在这里插入图片描述
