【AVR ASF4库函数学习笔记】一、使用Microchip Studio图形化配置工程

平台:Microchip Studio (原Atmel Studio 7)
欣世纪 DMAVR-L Atmega 128A - AU

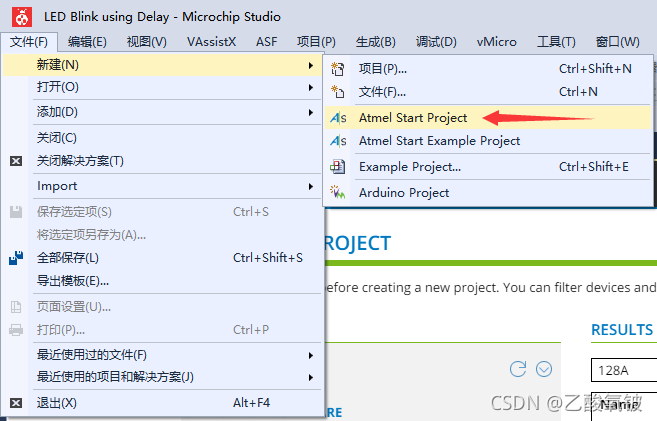

新建工程

在这里插入图片描述

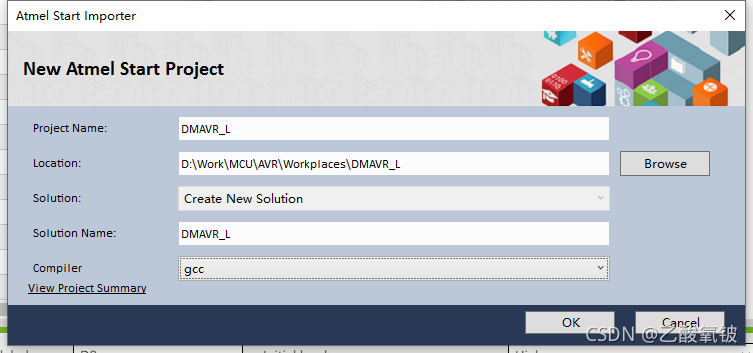

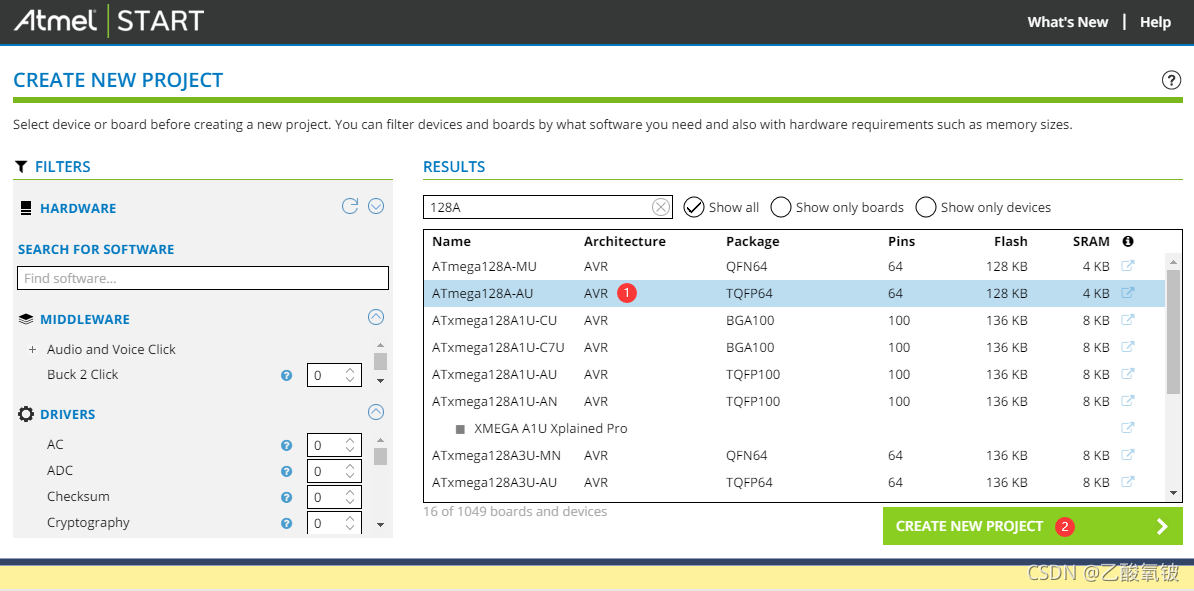

选择所用的芯片后点击CREATE NEW PROJECT创建工程
在这里插入图片描述

配置

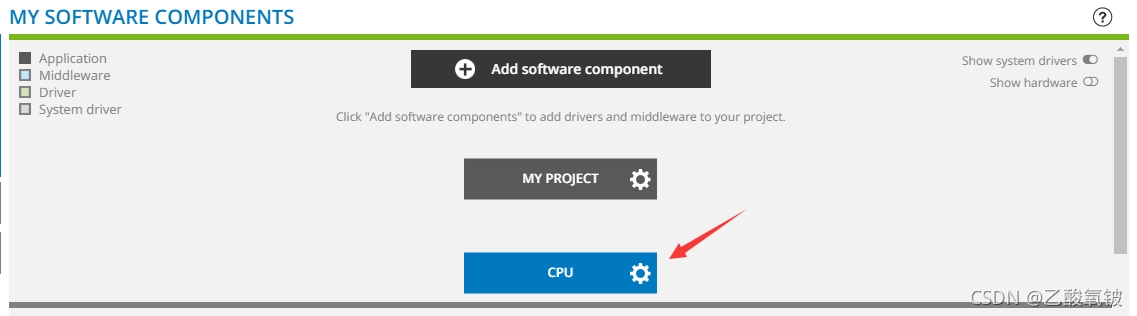

设置CPU
在这里插入图片描述

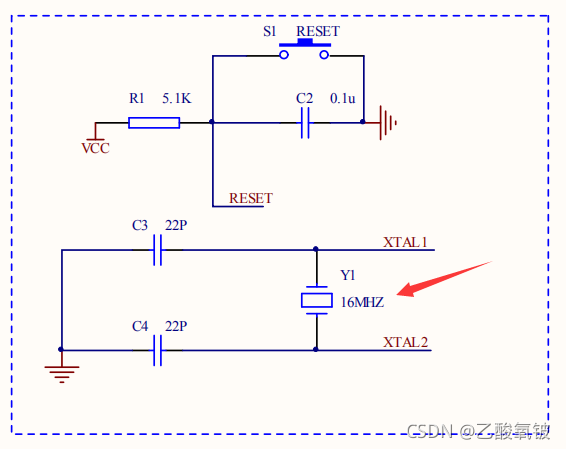

根据所用晶振设置频率
在这里插入图片描述

在这里插入图片描述
点灯示例:
在这里插入图片描述
D7由PE7控制,低电平点亮。

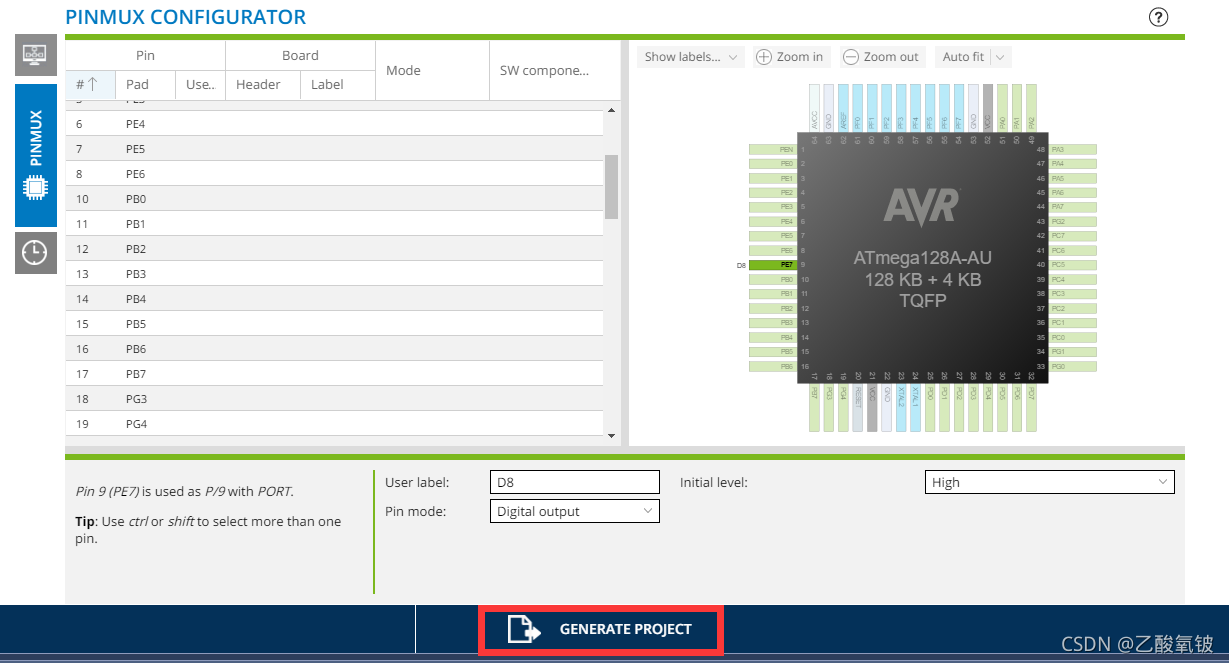

对PE7作相应的配置后点击GENERATE PROJECT生成工程

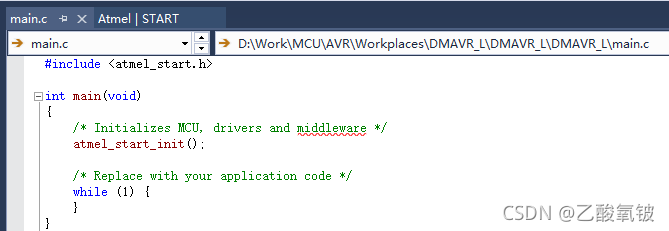

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

点灯

编写点灯程序

#include <atmel_start.h>
#include <avr/io.h>
#include <util/delay.h>

#define DELAY_TIME 500

int main(void)
{
	/* Initializes MCU, drivers and middleware */
	atmel_start_init();

	/* Replace with your application code */
	while (1)
	{
		PORTE_set_pin_level(7, 0);
		_delay_ms(DELAY_TIME);
		PORTE_set_pin_level(7, 1);
		_delay_ms(DELAY_TIME);
	}
}

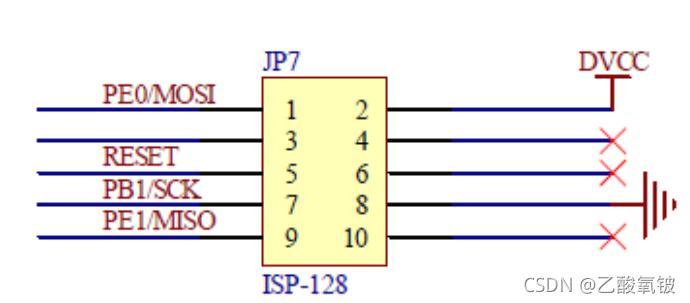

用USB-ISP连接开发板
在这里插入图片描述

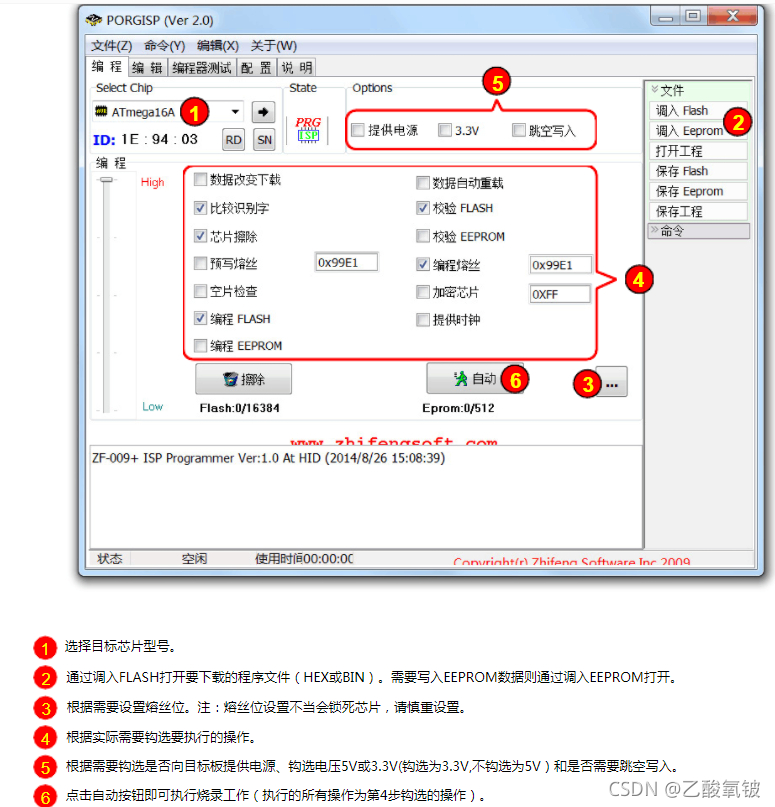

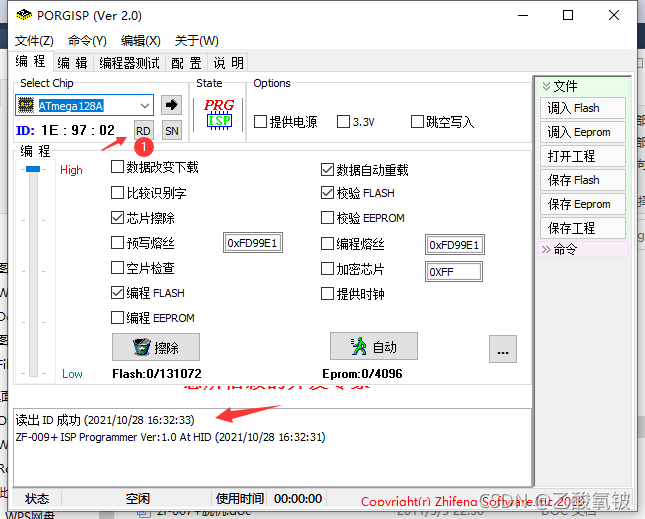

点击RD读取ID测试连接情况
在这里插入图片描述
在这里插入图片描述

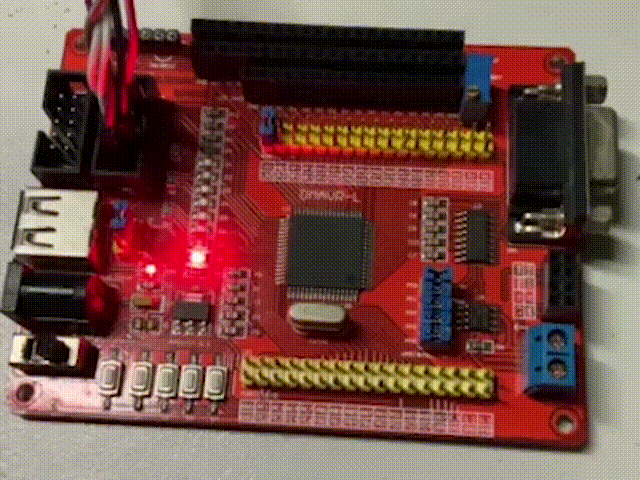

效果

在这里插入图片描述
在这里插入图片描述
