【PIC18单片机学习笔记】一、程序的烧录

Windows 10 20H2
PICkit 3 v3.10
MPLAB X IDE v5.45
PIC18F46J50

---

编程器

所用编程器为PICkit 3.5

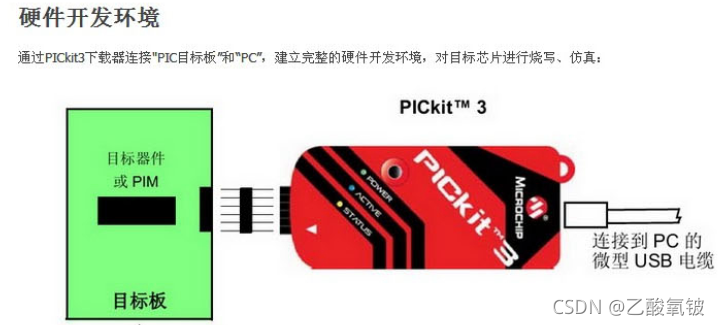

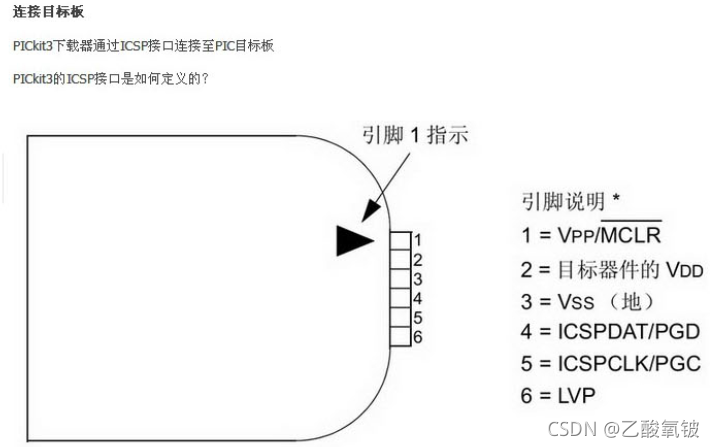

按图示连接好编程器和开发板

烧录软件

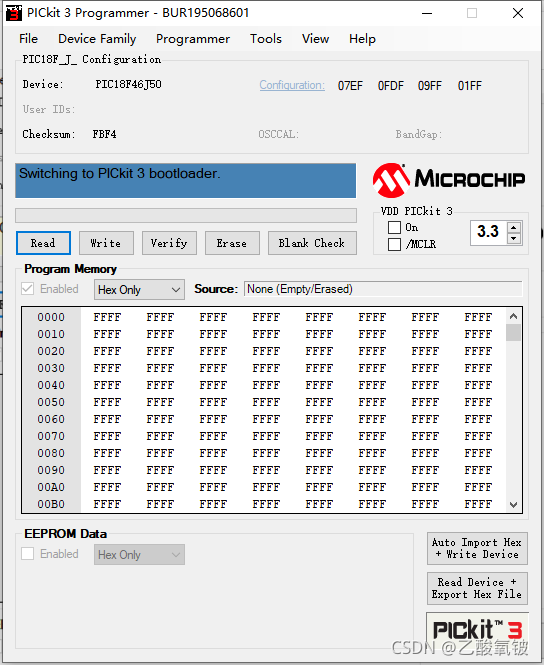

所用烧录软件为PICkit 3 v3.10

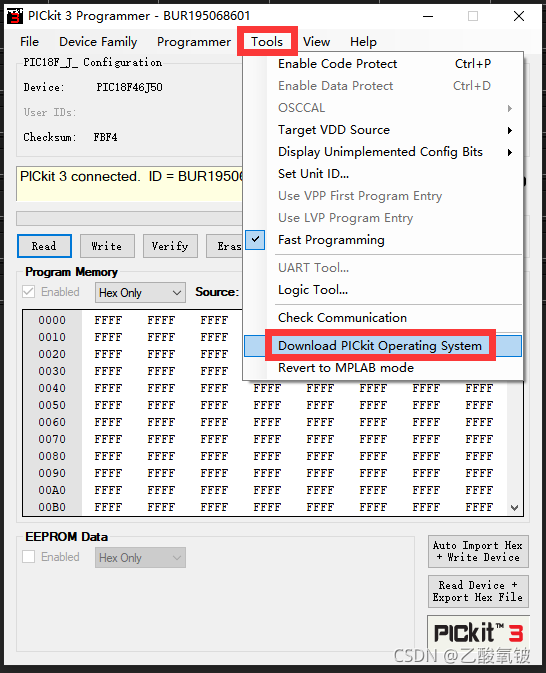

初次使用需要给编程器更新固件，选择Tools - Download PICkit Operating System

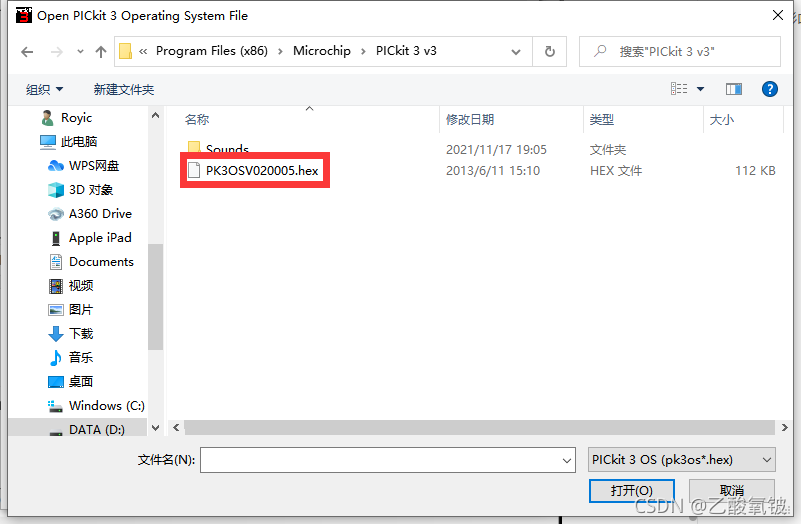

选择PICkit 3 v3.10安装目录下的固件 PK3OSVxxxxxx.hex

烧录

准备程序

我这里以点灯为例

main.c

#include <xc.h>

void main(void)
{
    TRISD &= ~(0x01 << 2);
    while(1)
    {
        __delay_ms(500);
        PORTD &= ~(0x01 << 2);
        __delay_ms(500);
        PORTD |= (0x01 << 2);
    }
    return;
}

pic18.h

为使用__delay_ms(x)延时，在pic18.h中宏定义晶振频率_XTAL_FREQ，这里设为4000000

点击锤子图标编译并生成hex文件

烧录

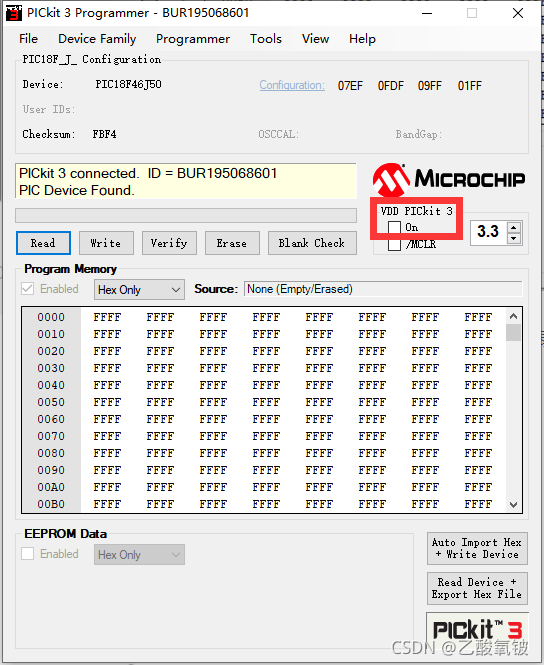

勾选VDD PICkit 3 - On使编程器向开发板供电

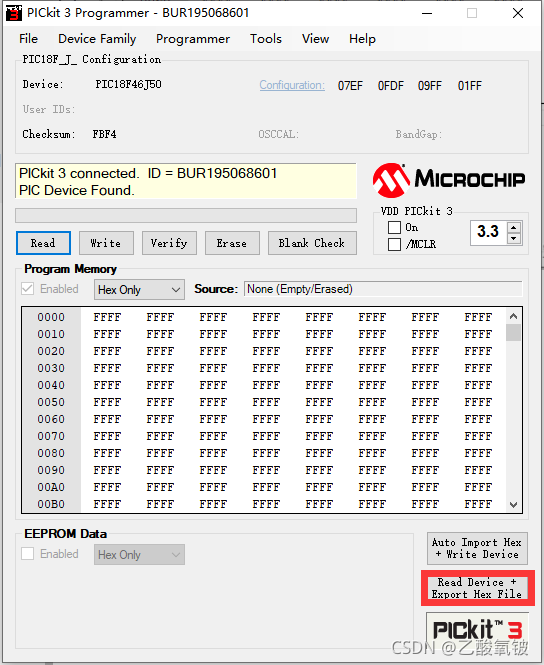

使用 Read Device + Export Hex File 备份开发板上的程序

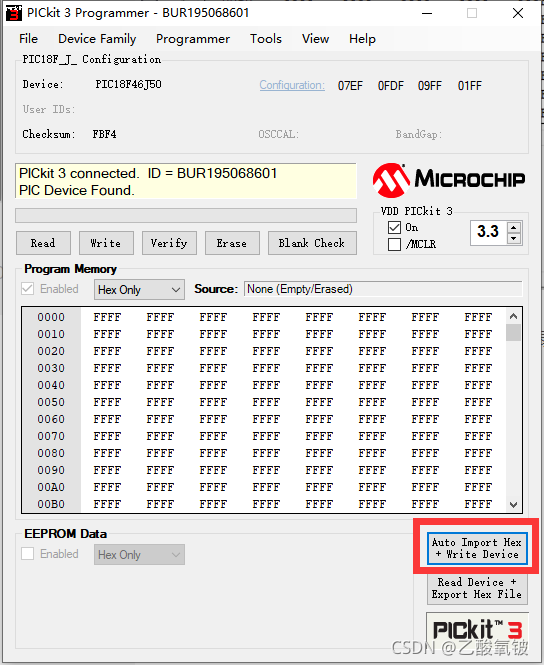

使用 Auto Import Hex + Write Device选择并烧录程序

选择要烧录的hex程序

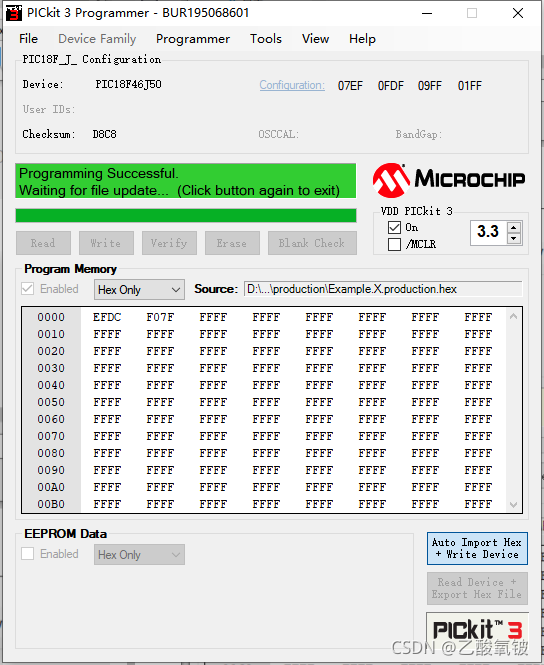

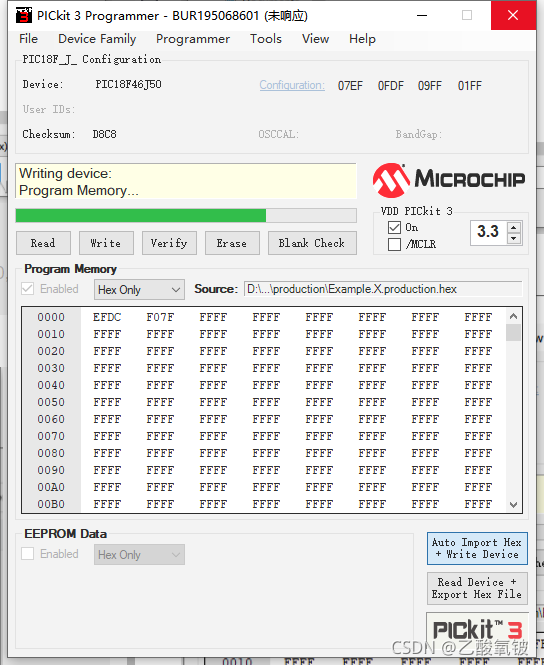

等待烧录完成

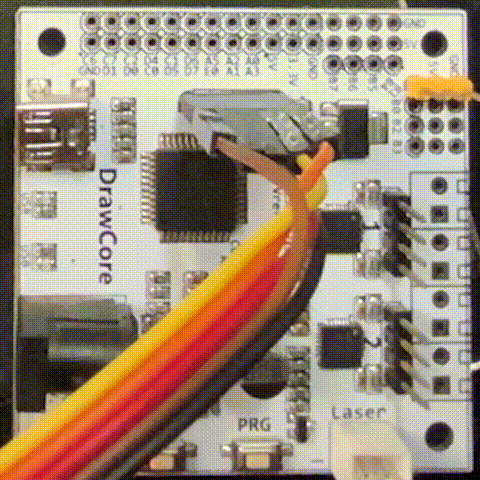

效果
