一、背景介绍

在做相关数字电源控制时，电路中有某些器件耐压过流限制的，我们控制时要确保不会因为过流或过压导致器件的损坏，使用软件保护存在响应较慢，来不及实施保护措施等问题；使用硬件保护，需要搭建外围电路，提高了成本。那么，接下来介绍一种基于TI的TMS320F28377芯片内部模块的逐波限流或限压保护措施。

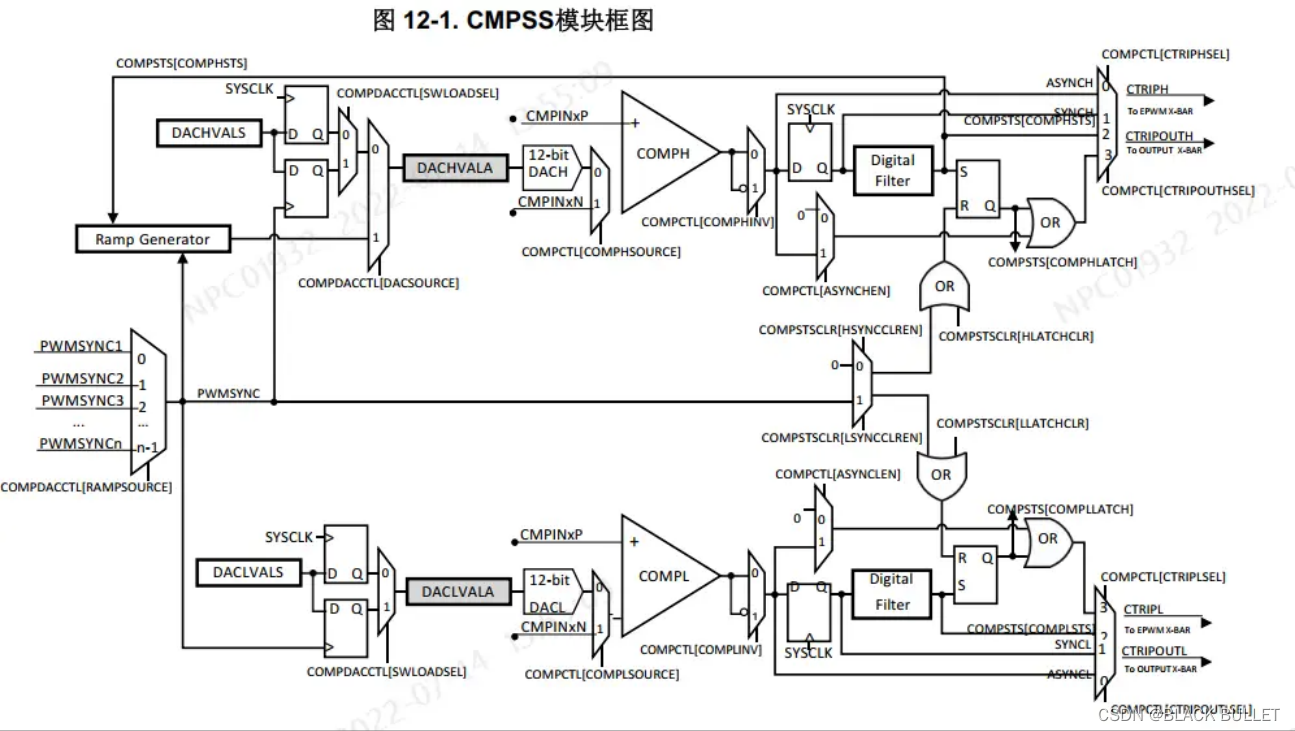

二、模拟比较器（CMPSS）

模拟比较器存在两个输入端：

①正输入端：CMPINxP引脚同时也是ADC采样引脚，也就是需要限流或限压的采样信号

②负输入端：可选内部DAC输出或CMPINxN引脚；选择CMPINxN引脚则是两个采样信号的比较，选择内部DAC输出则是限流或限压的采样信号与设置的限流/限压值进行比较

当正输入端 > 负输入端时，比较器输出1，否则输出0。输出信号 --> 极性翻转 --> 滤波器 --> 最终输出信号。

三、信号链接器（X-BAR）
