5G的发展方向

高速率，高带宽： LTE、LTE-A

低速率、低成本、低功耗、广覆盖：物联网

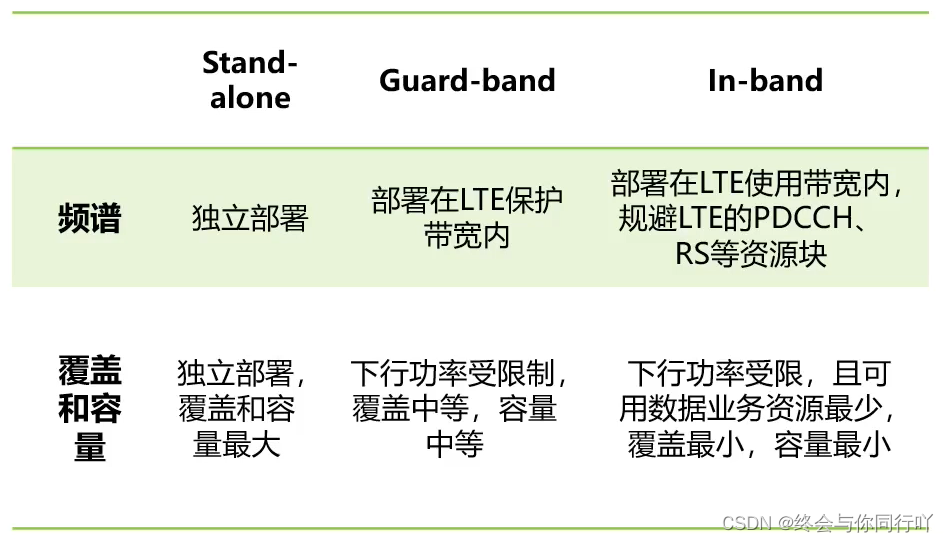

频谱应用

主流的FDD频段都支持NB-IoT：900MHz、1800MHz、800MHz

在这里插入图片描述

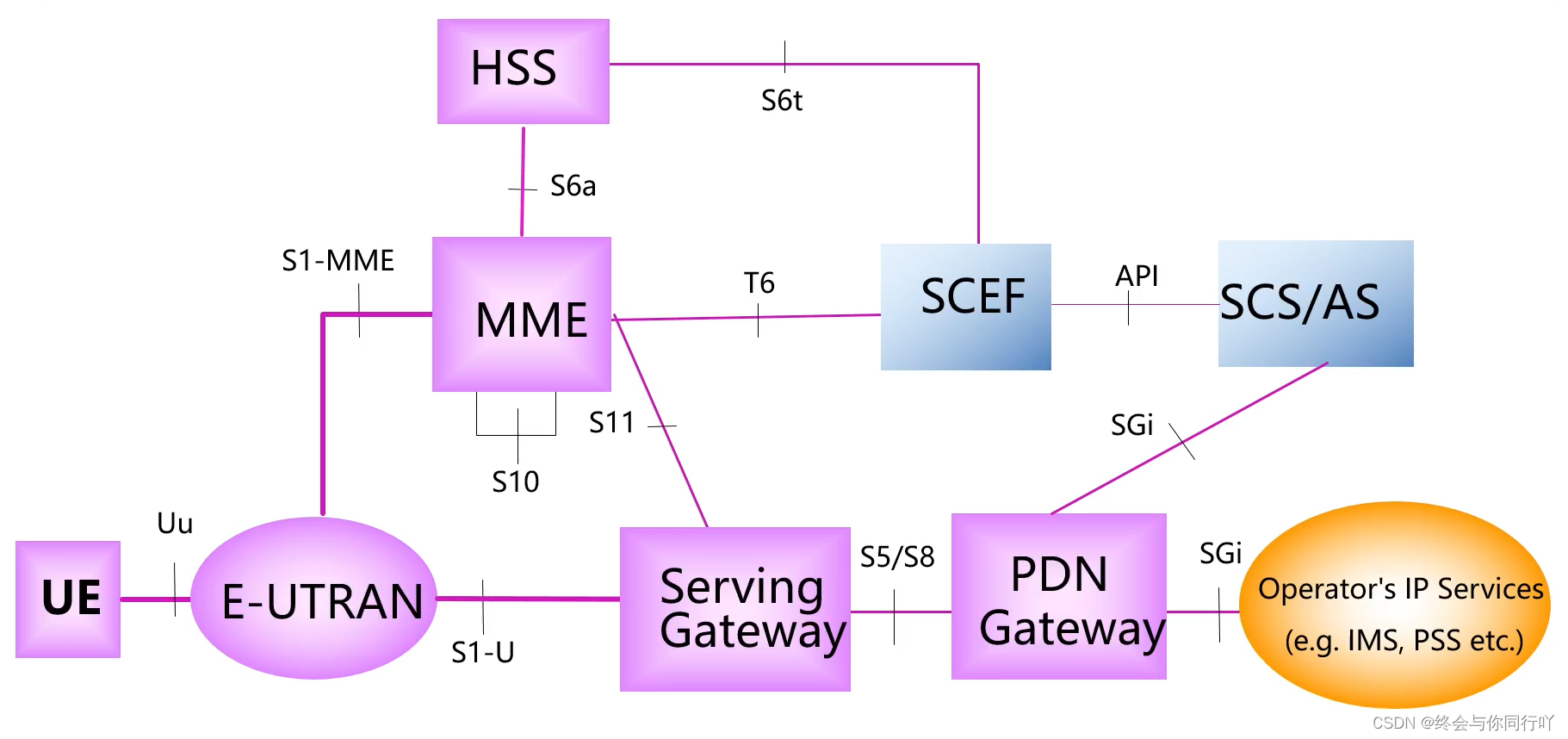

NB-IoT网络架构

在这里插入图片描述

NB-IoT数据传输方案

NB-IoT主要用于传送低速率的小数据包，从传输数据格式来看，可以传输三种数据类型：IP，Non-IP，SMS（短消息）。

NB-IoT是从LTE系统演进而来，为提升小数据的传输效率，NB-loT系统支持两种优化的传输方案，包括控制面优化传输方案（简称CP方案）和用户面优化传输方案（简称UP方案）。

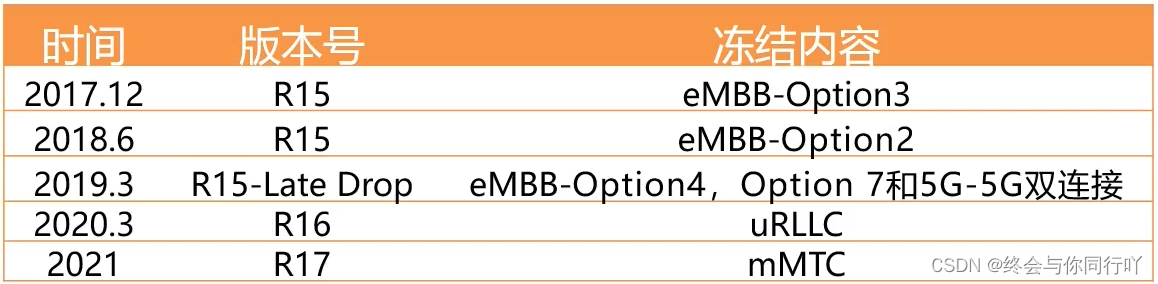

3GPP 5G NR协议标准

在这里插入图片描述

5G频率范围

在这里插入图片描述

5GNR常见的帧结构配置

以u=1,子载波间隔为30KHz为例，单个时隙长度为0.5ms

SS Block组成

一个SS block 包含PSS/SSS/PBCH,用于下行同步信号和广播信号的发送。

小区搜索是UE接入网络，为用户提供各种业务的基础

物理信号与天线端口

上行链路的天线端口：
天线端口0（起始号）用于PUSCH的DM-RS
天线端口1000（起始号）用于SRS
天线端口2000（起始号）用于PUCCH的DM-RS
天线端口4000用于PRACH。

下行链路的天线端口：
天线端口1000（起始号）用于PDSCH的DM-RS
天线端口2000（起始号）用于PDCCH的DM-RS
天线端口3000（起始号）用于CSI-RS
天线端口4000（起始号）用于SS/PBCH
