AD18画元器件封装

AD18画元器件封装

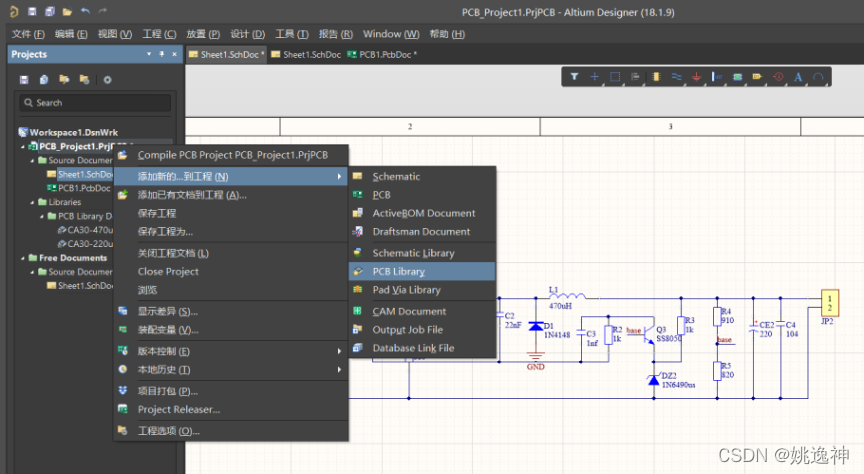

1、在创建好的工程旁边右键给工程添加新的PCB libriary

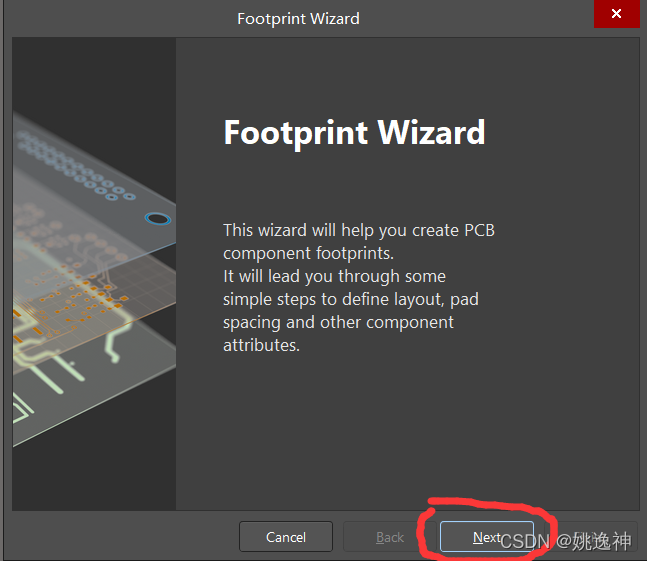

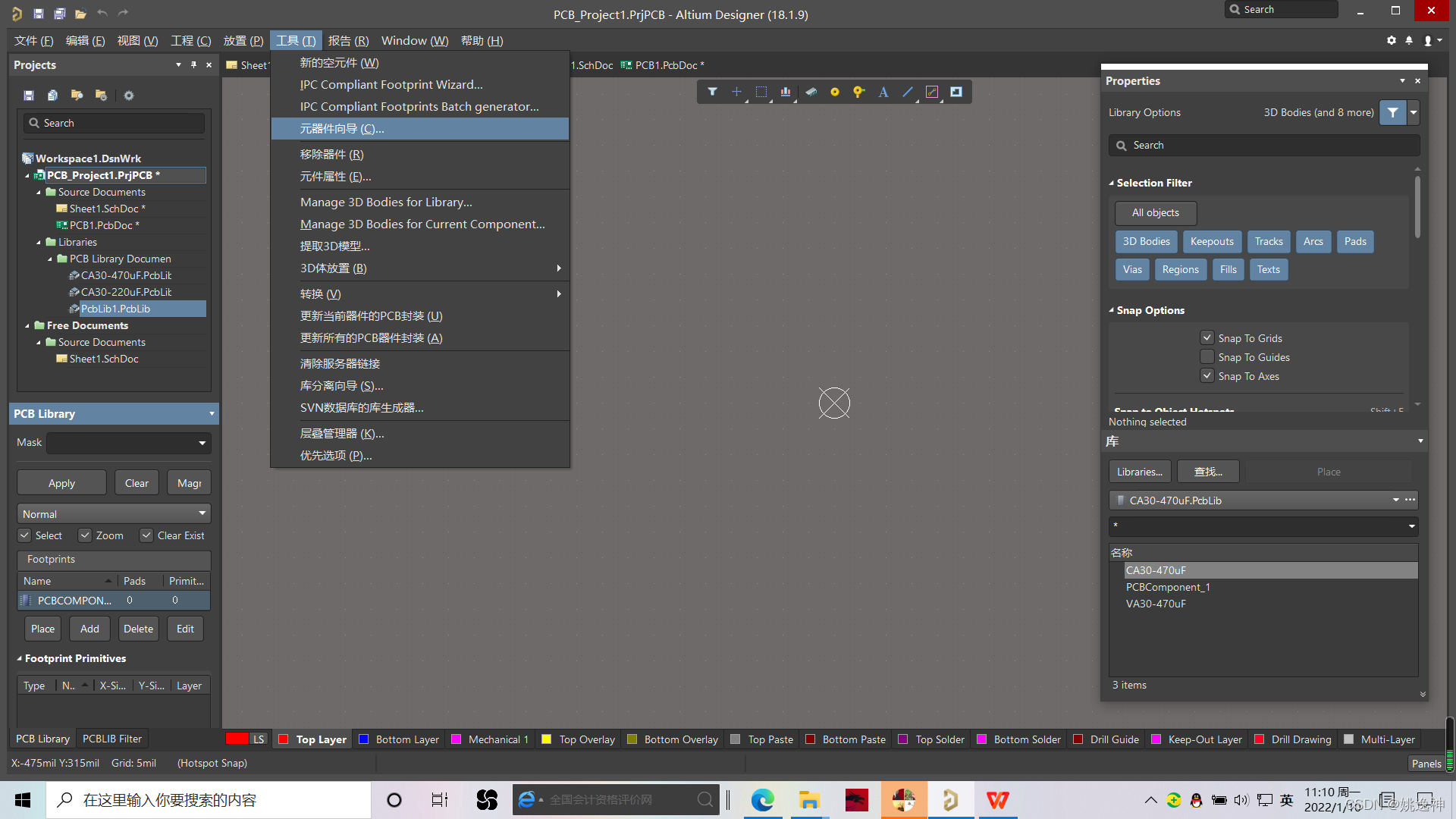

2、在PCB libriary界面点击工具---->元器件向导，然后点击Next

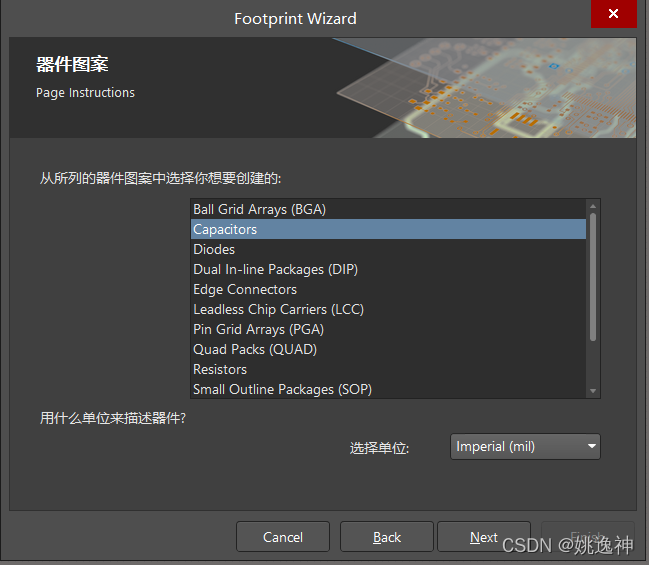

3、可以看到不同类型元器件，可以根据自己需求选择，我选择第二个电容，单位用毫米，然后Next

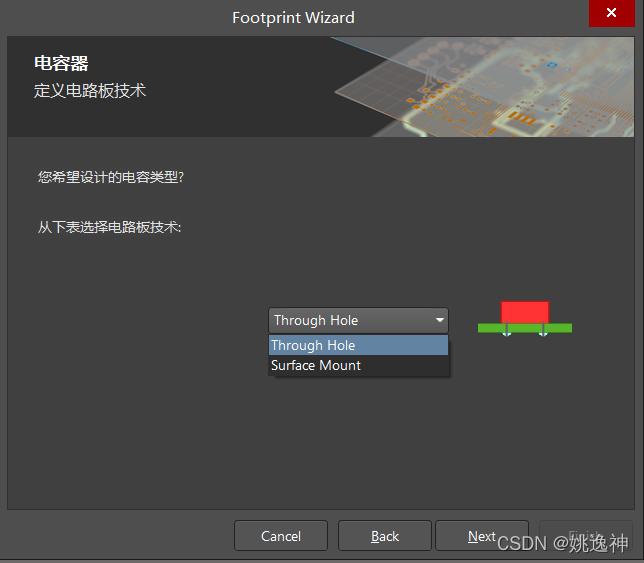

4、可以选择直插（Through）还是贴片(Surface)，我选直插，然后Next

5、选择焊盘与过孔大小，根据自己元器件的引脚选择，然后Next
6、选择引脚距离，Next

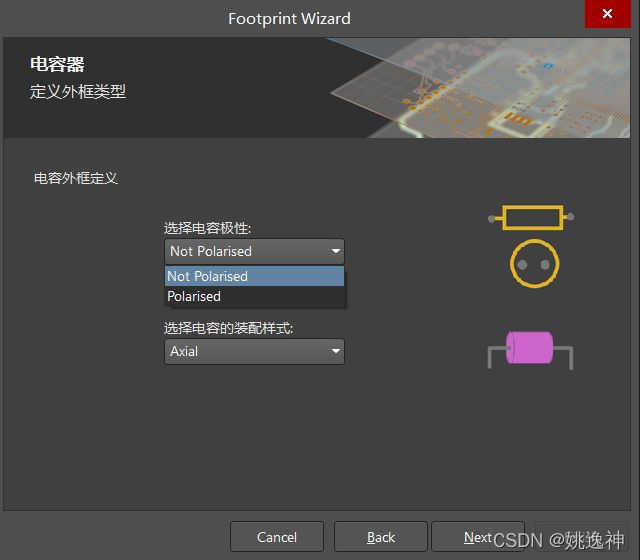

7、选择是否有极性，装配样式：卧式还是立式

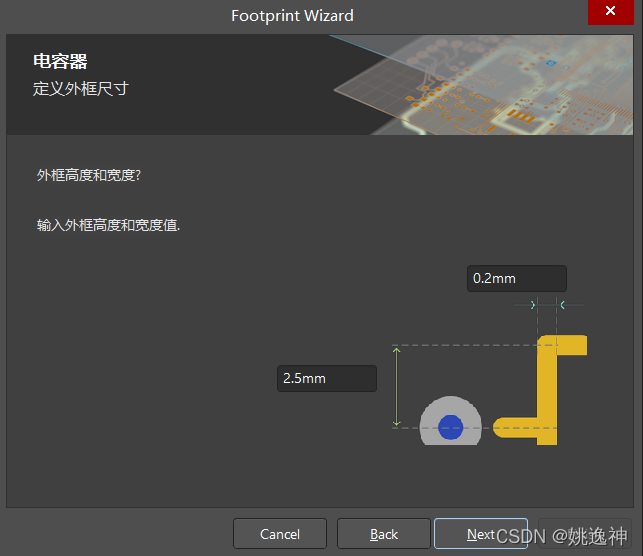

8、外框宽度，也就是电容直径，然后Next

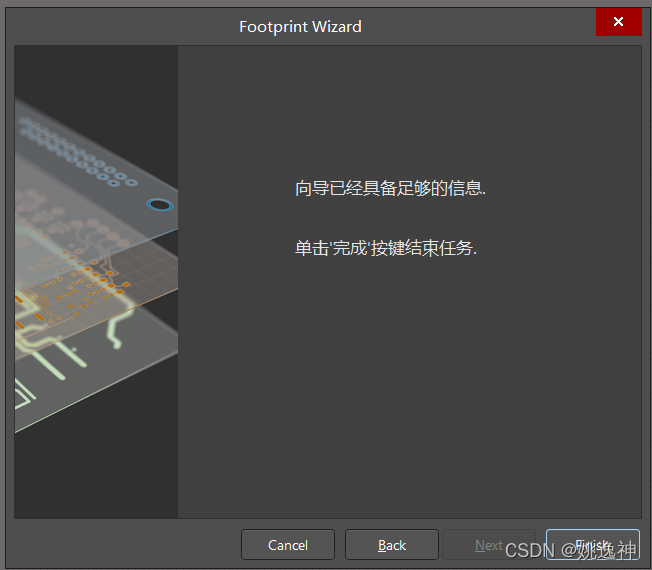

9、取一个名字，Next,最后点Finish

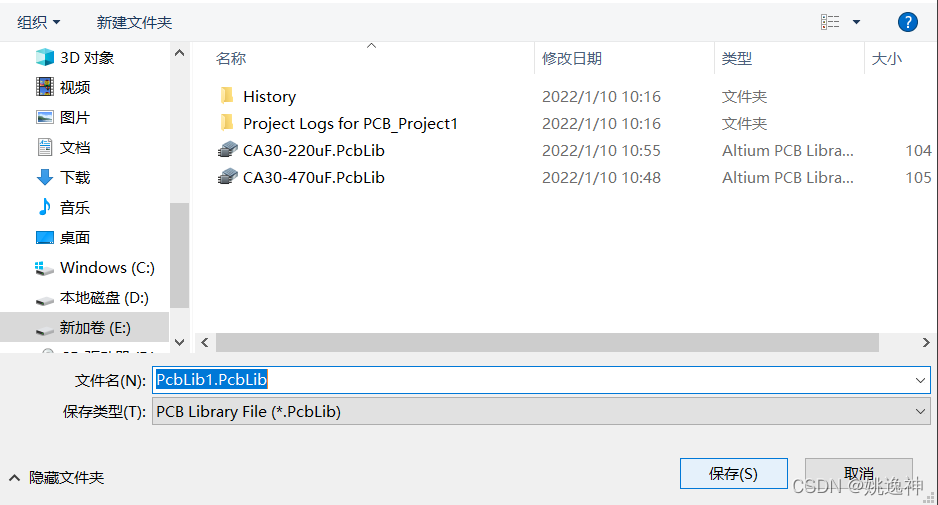

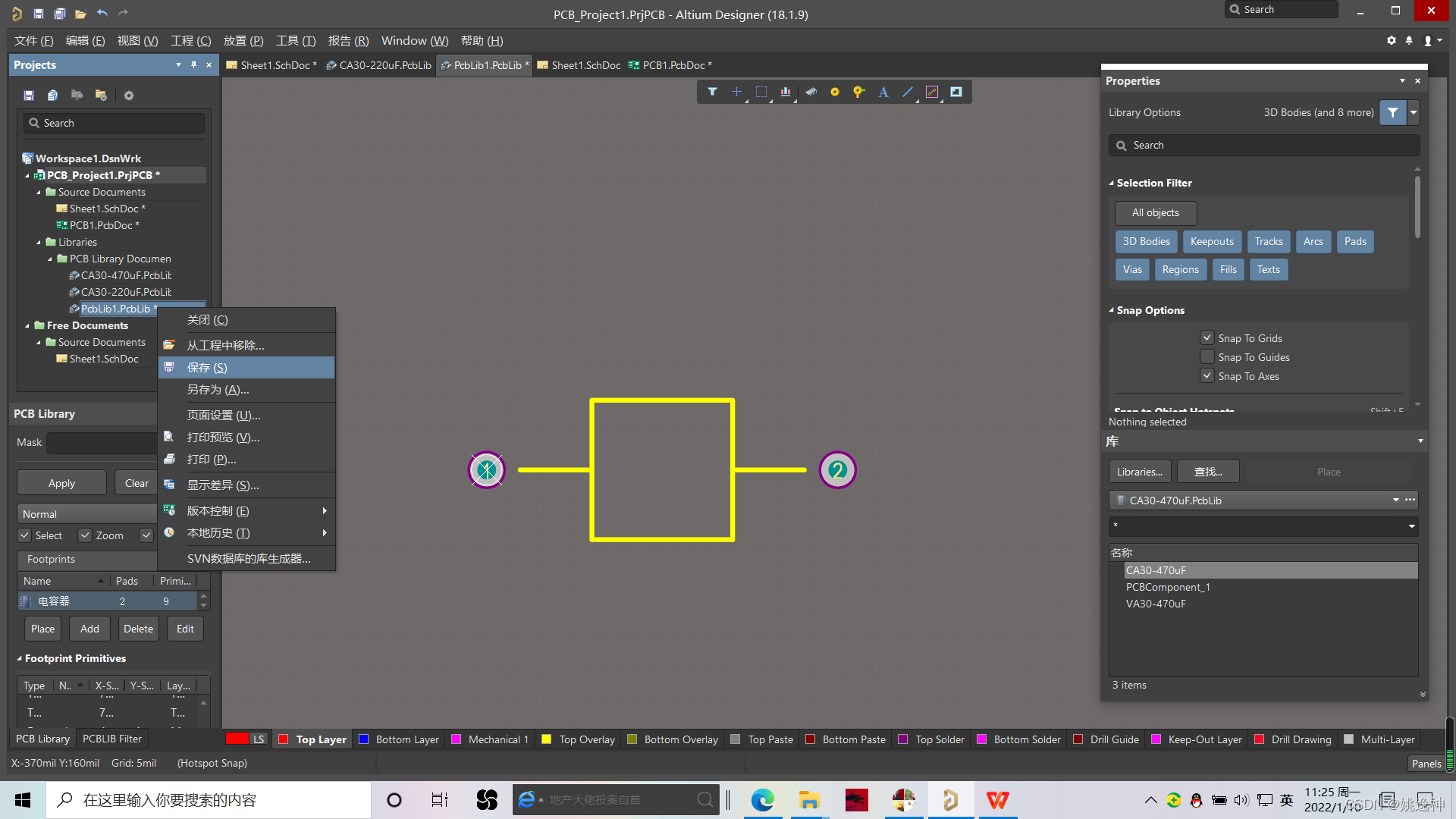

10、保存，并取名

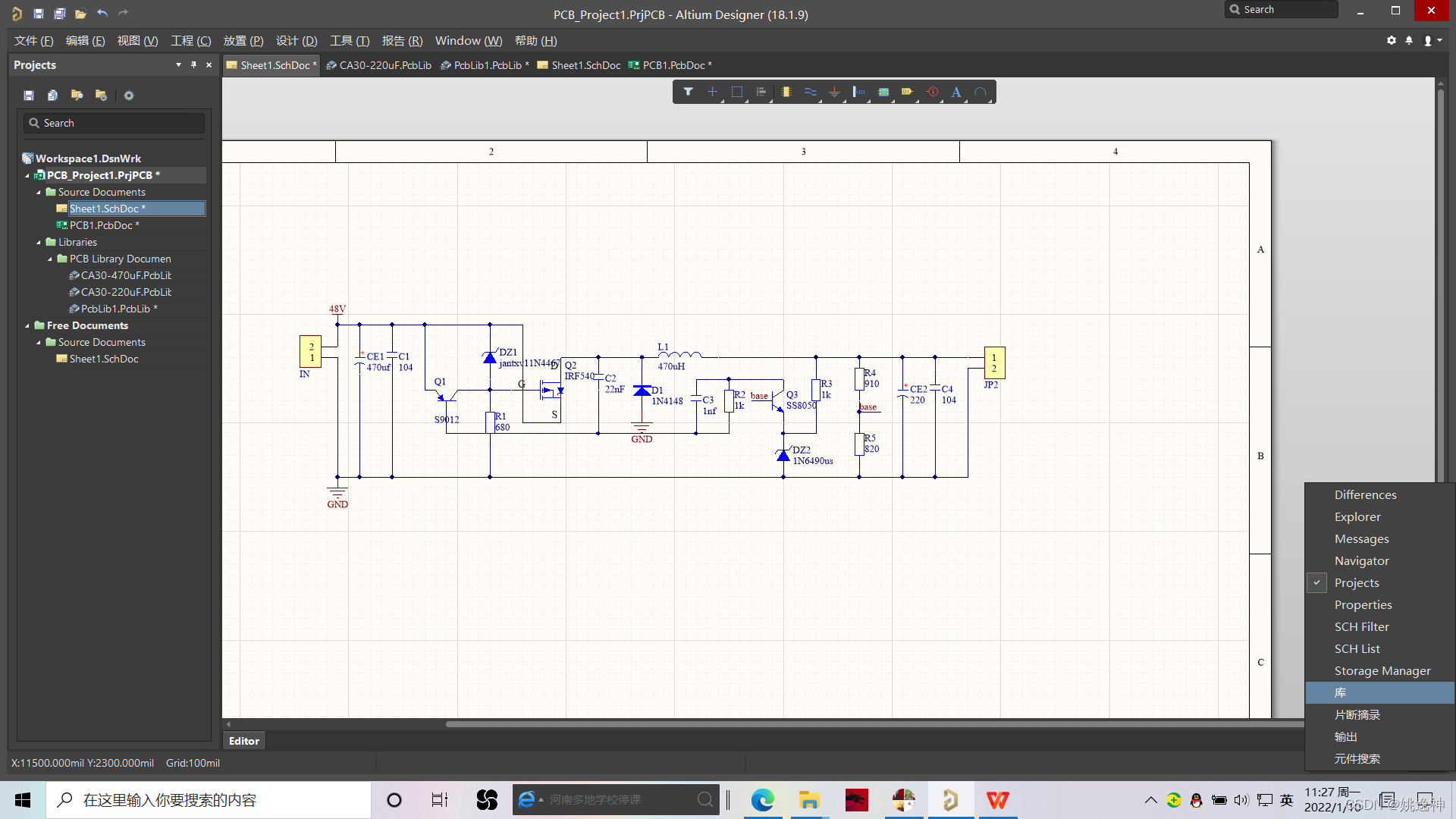

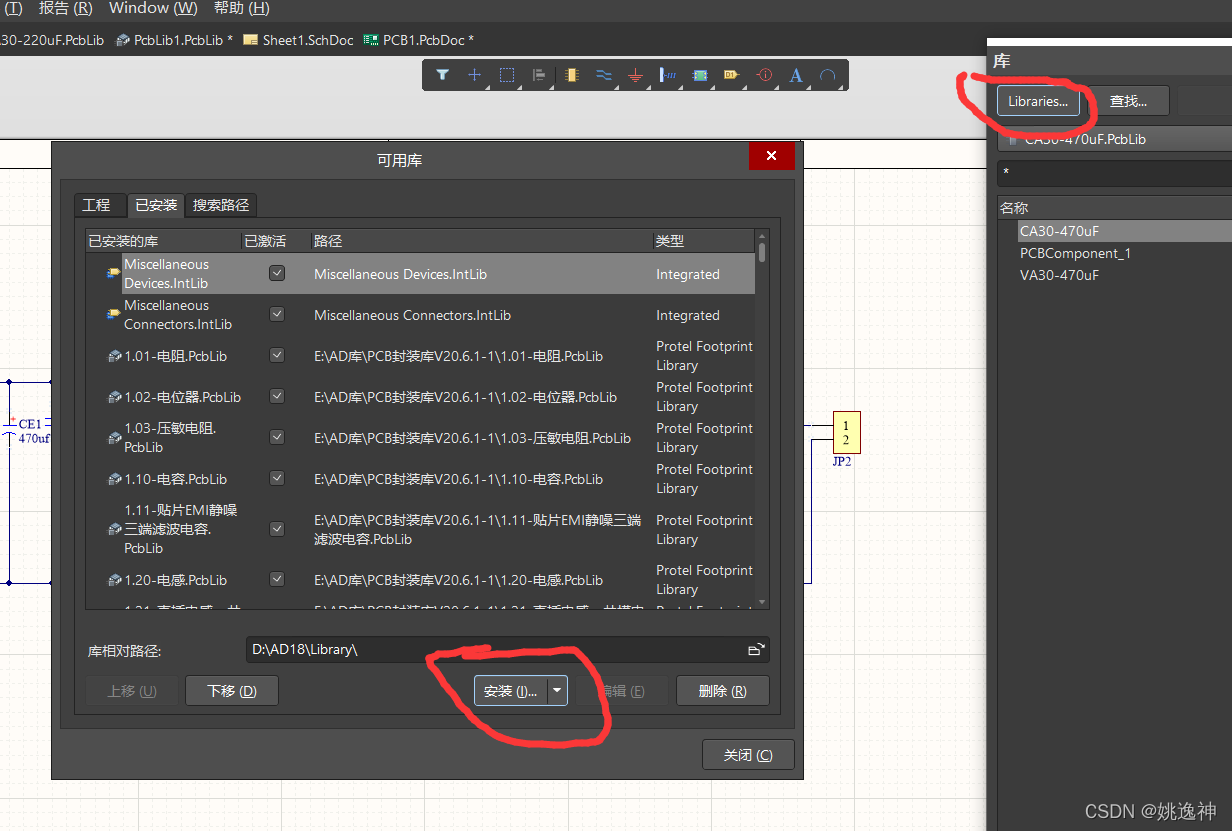

11、导入库，点击右下角Panels，选择库

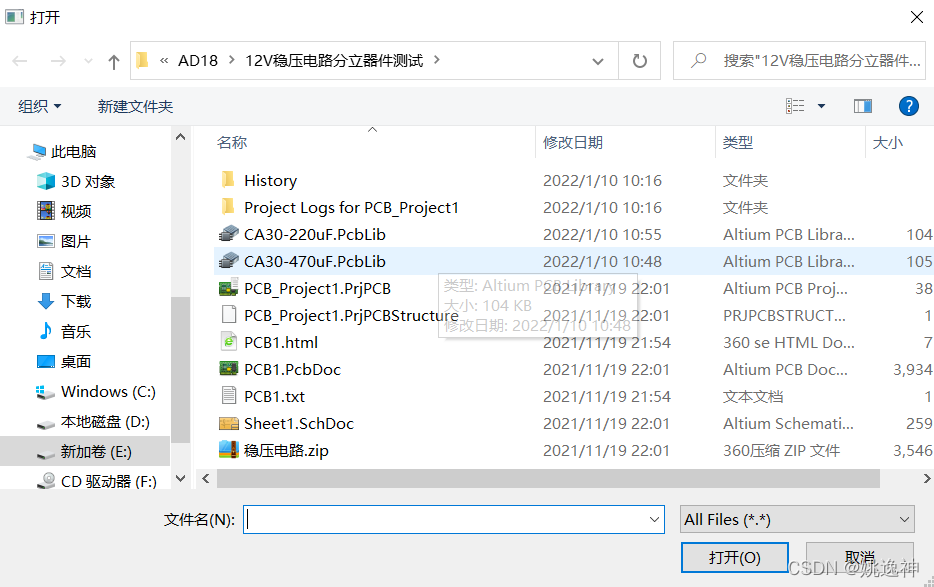

12、从文件夹安装

13、双击.PcbLib文件就导入好了，只需在原理图界面添加替换自己画封装
