乐高Studio打开Solidworks零件/装配体 （sw另存obj文件）

已于 2023-10-13 13:43:28 修改
阅读量2.7k 收藏 4
点赞数 2
分类专栏： 曲苑杂坛 文章标签： 科技 其他
于 2023-10-13 12:15:38 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44539199/article/details/133806718
版权
本文详细介绍了如何使用SolidWorks2020的ScanTo3D功能，将零件和装配体转换为STL和OBJ格式，然后导入Lego-PartDesigner并发送到Lego-Studio，以便自定义零件的创建和装配。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

solidworks 2020
Lego studio / part designer 截至2023-10-13🎂最新版


文章目录

操作步骤

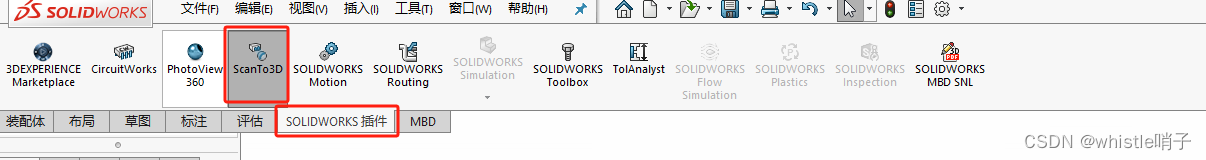

1） solidworks 开启 ScanTo3D 功能

在这里插入图片描述

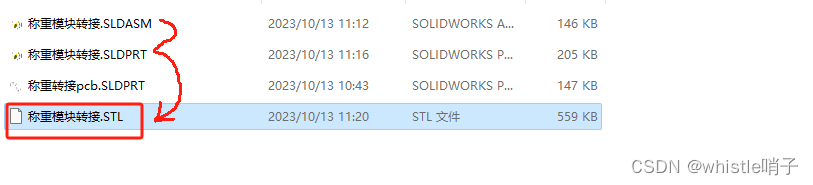

2） 零件 / 装配体 保存至stl格式文件

  • 零件.SLDPRT直接另存为 .stl
  • 装配.SLDASM 先另存为零件.SLDPRT，再另存为 .stl
    在这里插入图片描述

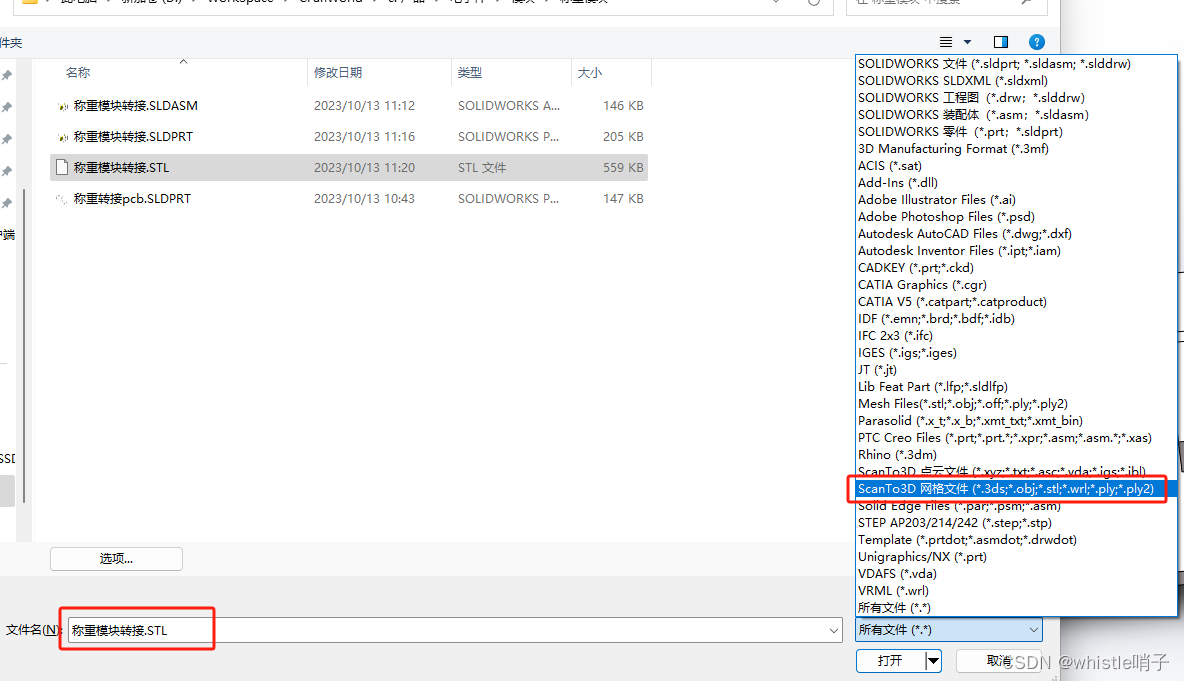

3） 以SanTo3D网格文件方式打开stl

注意！！！ 一定要选择以网格文件方式打开


在这里插入图片描述

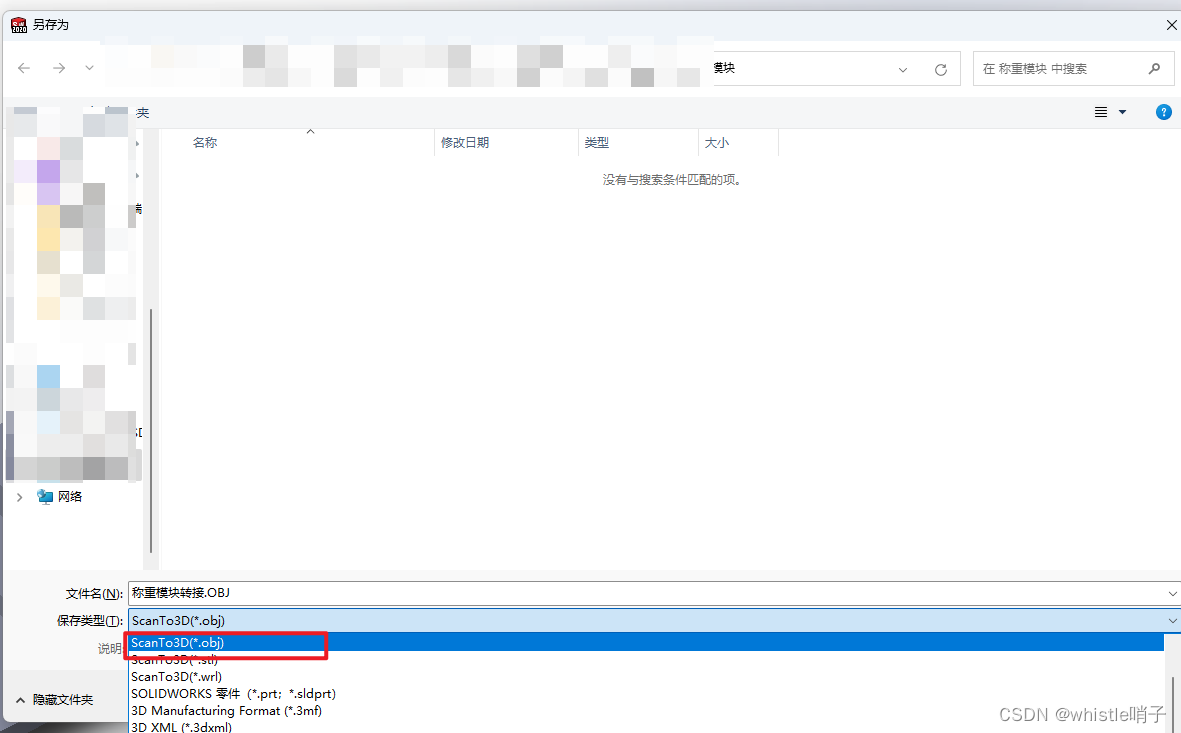

4） 将打开的stl另存为obj格式

选择格式的时候，滚动条向上面滚一点就能看到ScanTo3D(*.obj)选项了
在这里插入图片描述

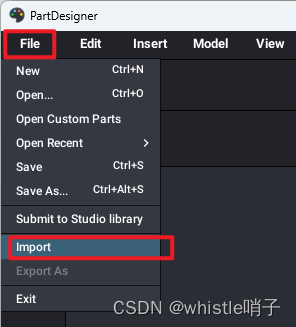

5） 用Lego-PartDesigner导入obj

打开PartDesigner，导入
在这里插入图片描述

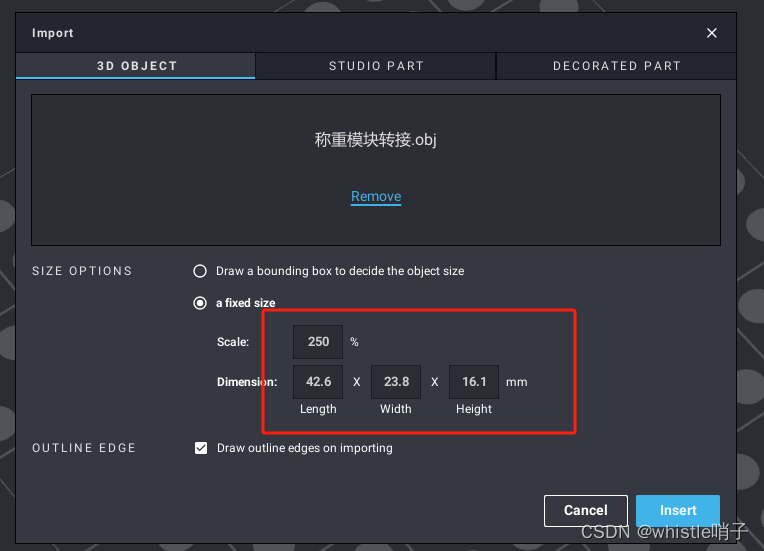

有的时候导入尺寸会和你实际绘制尺寸有出入，调整下就好；单位不是mm的话可以在partdesigner设置里修改下
在这里插入图片描述

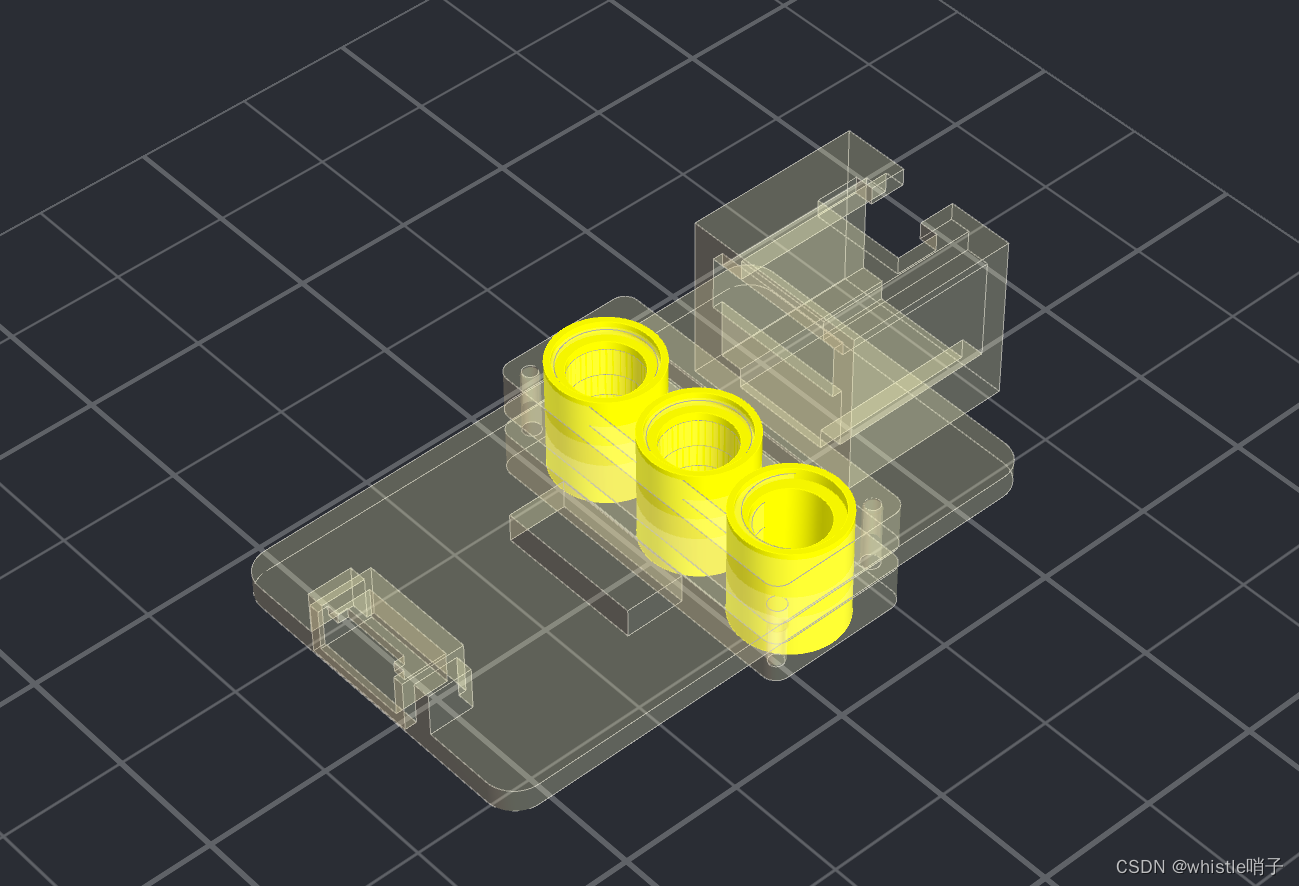

成功导入，就可以在编辑studio里能识别的积木颗粒和插销孔这些了。。
在这里插入图片描述

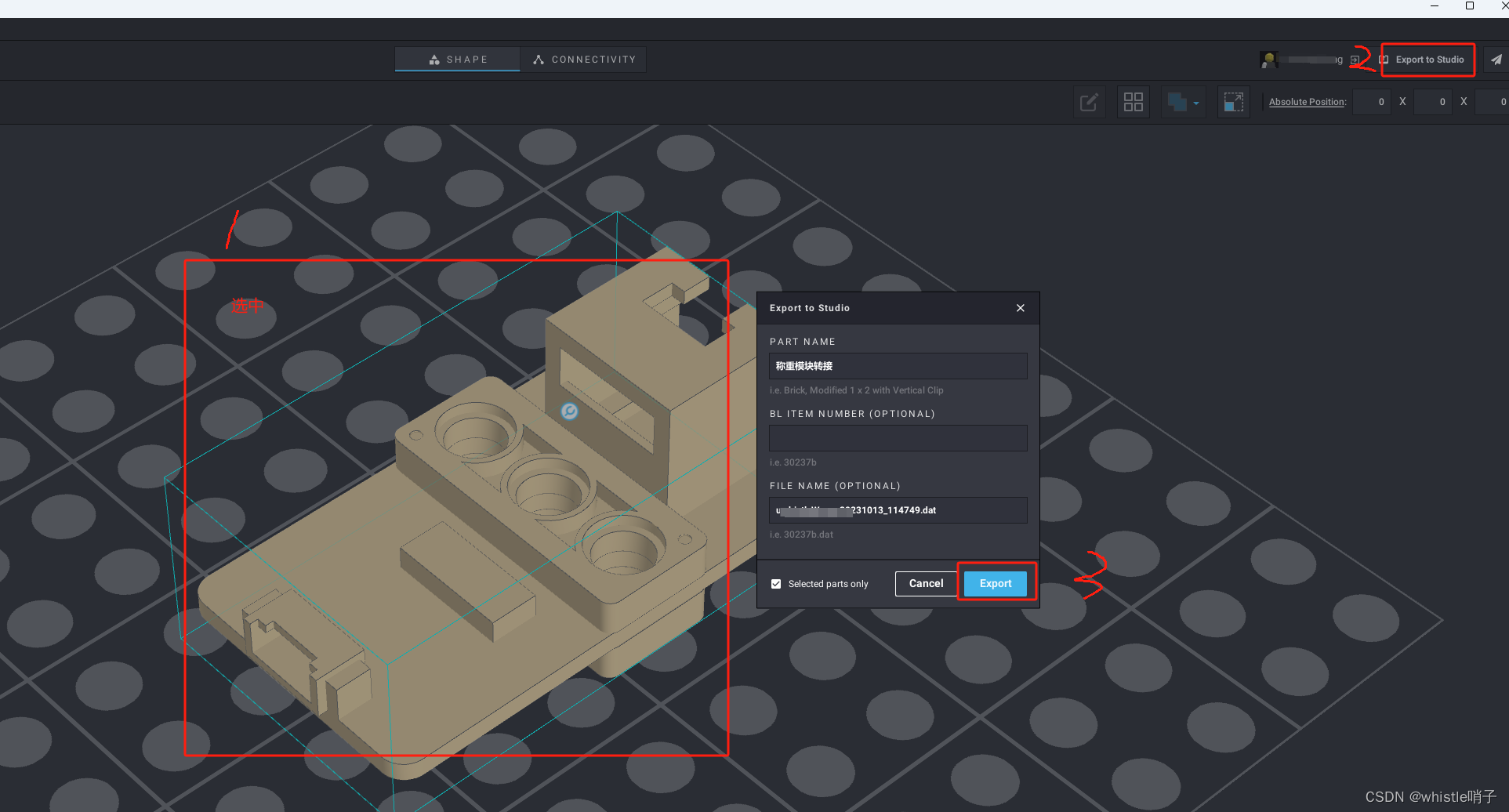

6） 发送至Lego-Studio

选中编辑过的模型，点击发送至Studio
(p.s 记得把模型另存个prt，有修改的话，就可以在之前编辑的基础上更改了)
在这里插入图片描述

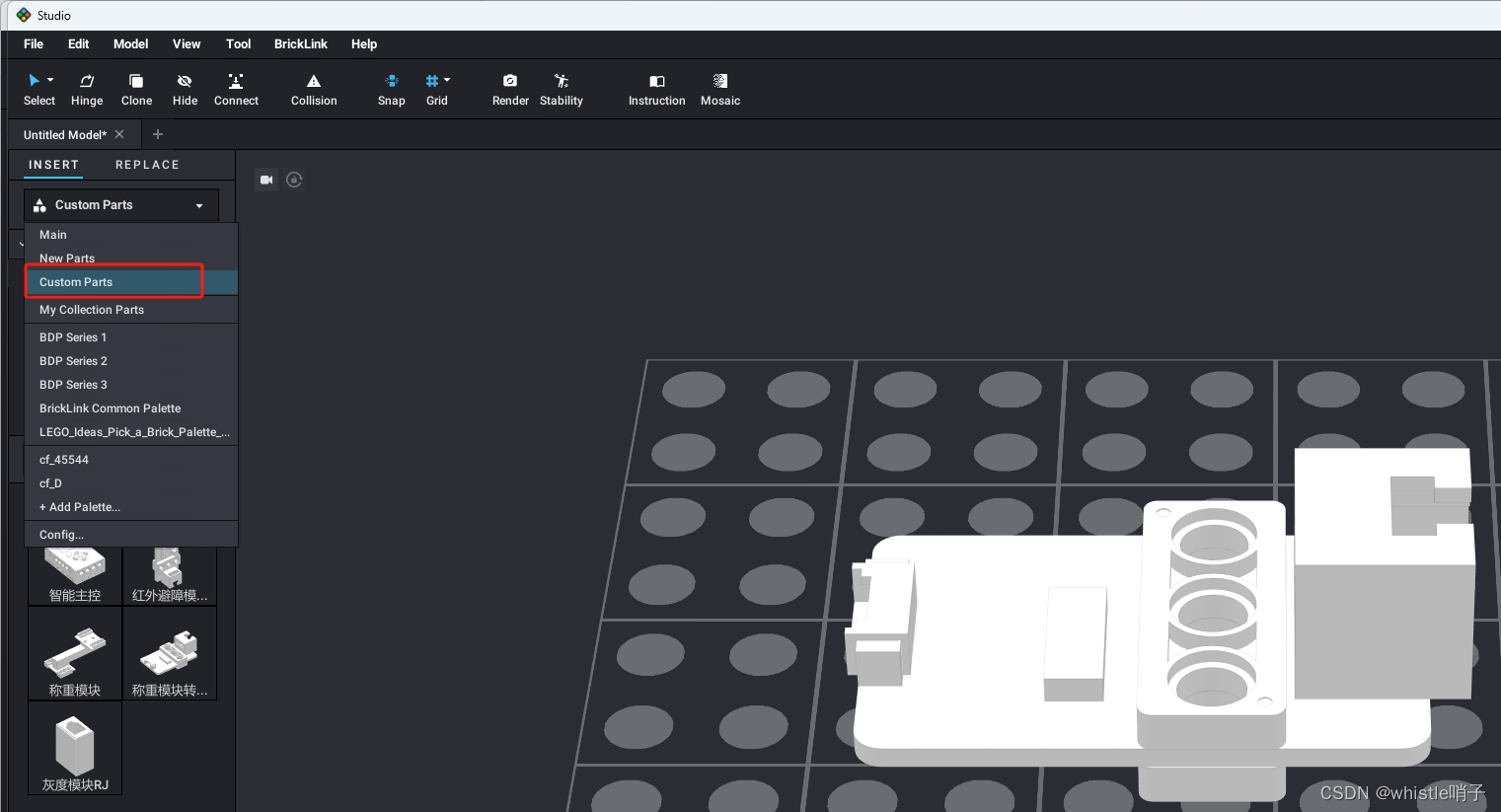

7） 新打开Lego-Studio，在CustomParts就能使用自己的模型啦

PartDesigner发送后，有时需要重新打开Studio，好让它更下零件库
在这里插入图片描述

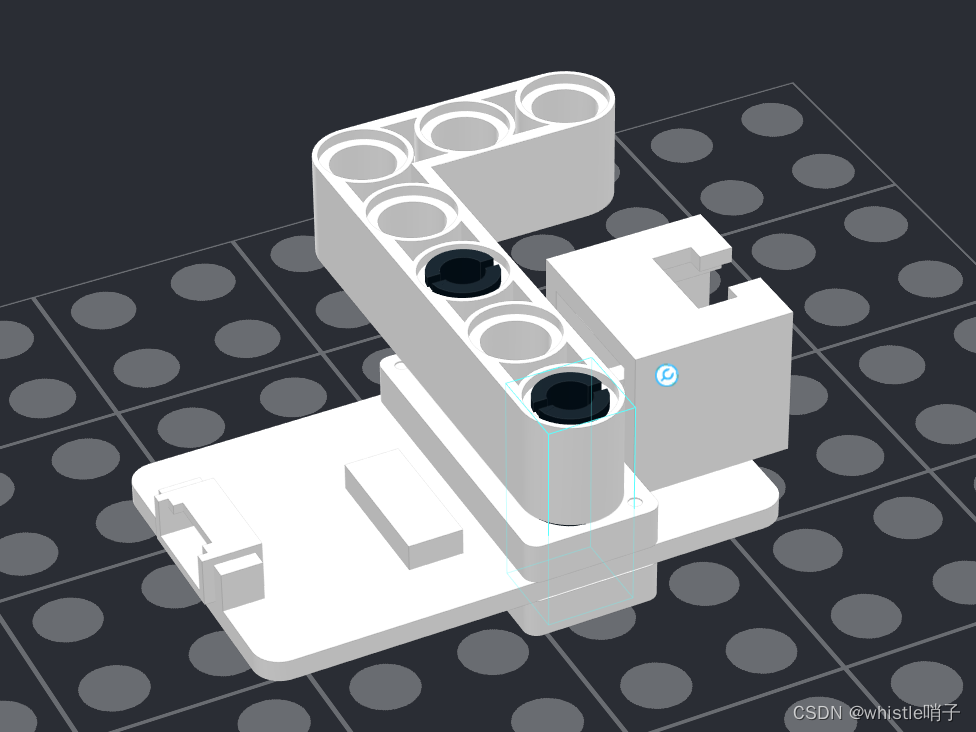

因为用PartDesigner编辑过的，所以基本的乐高件也能识别出自定义零件能装配的地方
在这里插入图片描述
